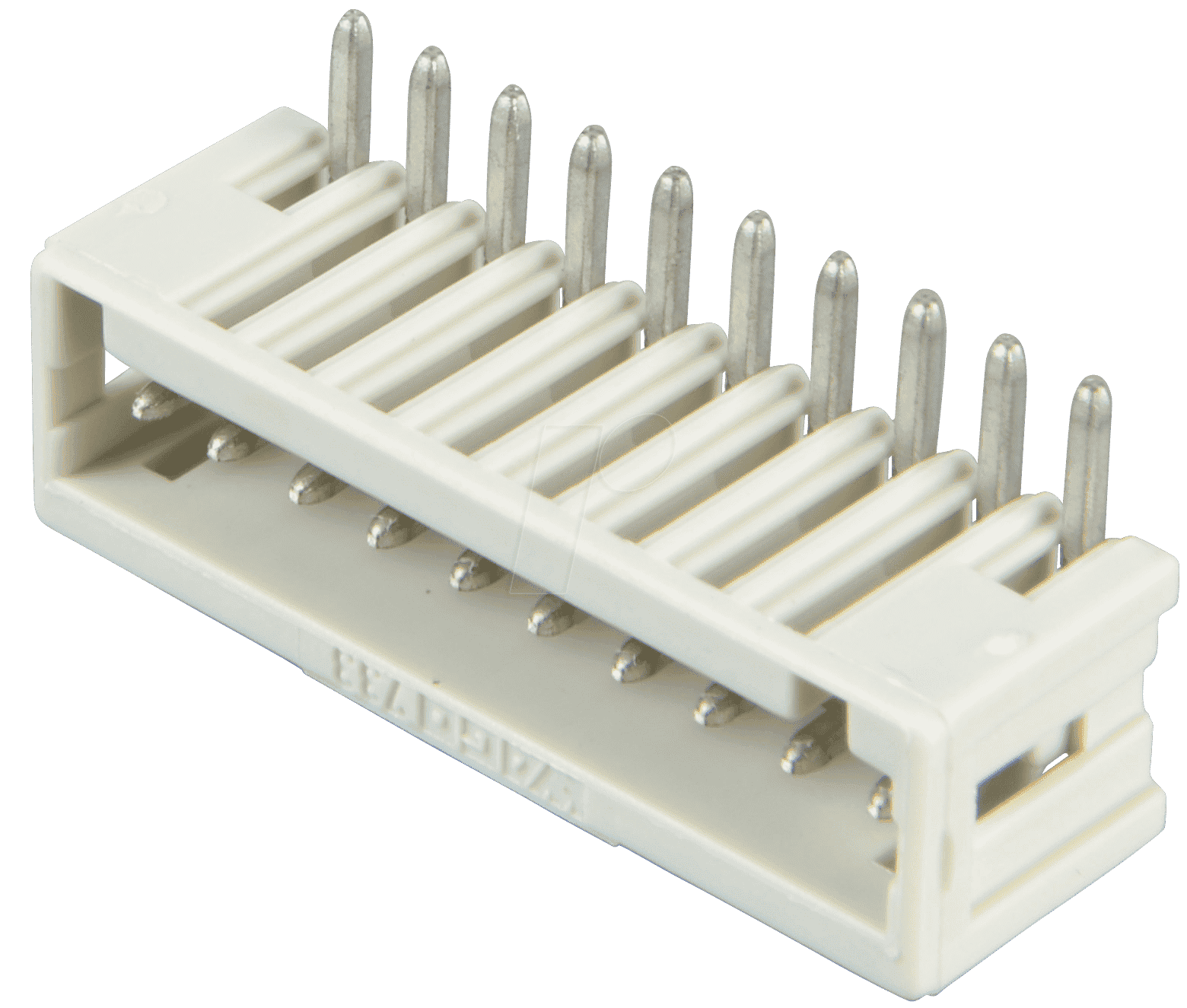

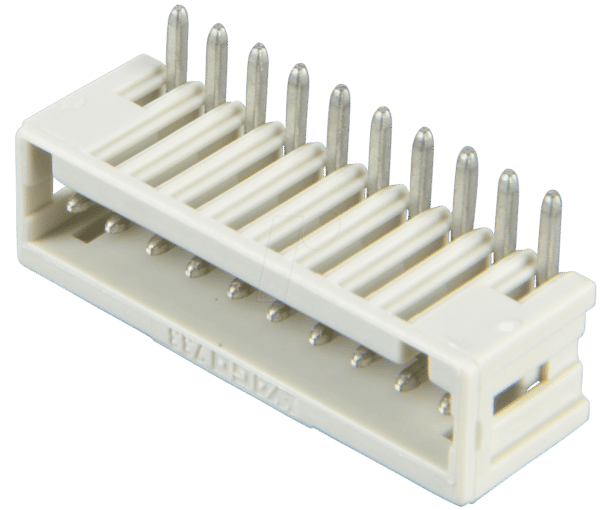

Optimierte Verbindungen für anspruchsvolle Elektronikentwicklungen: WAGO 733-370 Print-Stiftleiste
Die WAGO 733-370 Print-Stiftleiste ist die definitive Lösung für Entwickler und Ingenieure, die eine präzise, zuverlässige und platzsparende Verbindungstechnik für ihre Leiterplatten benötigen. Wenn Sie auf der Suche nach einer gewinkelten Stiftleiste mit engem Rastermaß für kompakte Designs sind, bietet dieses 10-polige Modell von WAGO eine überlegene Leistung und Langlebigkeit gegenüber herkömmlichen Steckverbindern.
Präzision und Zuverlässigkeit im Detail: Das WAGO 733-370 Konzept
Die WAGO 733-370 Print-Stiftleiste repräsentiert die Essenz deutscher Ingenieurskunst und steht für höchste Ansprüche an Qualität und Funktionalität. Entwickelt für den Einsatz in Umgebungen, wo jede Komponente zählt, ermöglicht sie eine saubere und sichere Signalübertragung auf kleinstem Raum.
Überlegene Vorteile der WAGO 733-370 Print-Stiftleiste
- Kompaktes Design: Das Micro-Rastermaß von 2,5 mm (RM 2,5) minimiert den Platzbedarf auf der Leiterplatte und ermöglicht dicht gepackte elektronische Schaltungen.
- Gewinkelte Ausführung: Die 90-Grad-Winkelkonstruktion erleichtert die Signalverlegung und bietet optimale Anbindemöglichkeiten in beengten Gehäuseabmessungen.
- 10 Pole: Bietet eine ausreichende Anzahl an Anschlusspunkten für vielfältige Anwendungen und die Realisierung komplexer Schaltungen.
- Hohe Kontaktqualität: WAGO setzt auf bewährte Kontaktsysteme, die eine sichere und niederohmige Verbindung über die gesamte Lebensdauer gewährleisten.
- Robustheit und Langlebigkeit: Hochwertige Materialien und eine präzise Verarbeitung garantieren Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Belastung.
- Einfache Montage: Die Stiftleiste lässt sich einfach und sicher auf die Leiterplatte löten, was den Montageprozess beschleunigt und Fehlerquellen minimiert.
- Kompatibilität und Standardisierung: Konformität mit relevanten Industriestandards erleichtert die Integration in bestehende Systeme und Komponenten.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Hersteller | WAGO |
| Modellnummer | 733-370 |
| Rastermaß (RM) | 2,5 mm |
| Polzahl | 10-polig |
| Bauform | Gewinkelt (90°) |
| Anschlussart | Lötkontaktierung für Leiterplattenmontage |
| Gehäusematerial | Hochtemperaturbeständiger Kunststoff (typischerweise PA, UL94 V-0) – gewährleistet Dimensionsstabilität bei Löttemperaturen und im Betrieb. |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. verzinnte oder versilberte Kontakte) für hervorragende Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennspannung | Gemäß IEC/EN Standards für diese Produktkategorie, typischerweise im Bereich von 125V bis 250V, abhängig von der spezifischen Ausführung und Anwendungsumgebung. |
| Nennstrom | Typischerweise bis zu 4A pro Kontakt, spezifiziert für die zulässige Strombelastbarkeit im Dauerbetrieb bei definierter Umgebungstemperatur. |
| Temperaturbereich | Betriebstemperaturen von -40°C bis +105°C (oder höher), was eine zuverlässige Funktion auch unter extremen Bedingungen sicherstellt. |
| Anzahl der Steckzyklen | Hohe Lebensdauer mit spezifizierter Anzahl an Einsteck- und Absteckvorgängen (sofern für steckbare Varianten relevant, hier primär Lötverbindung). |
| Schutzart | Die Stiftleiste selbst bietet keinen direkten Schutz vor Umwelteinflüssen. Die Schutzart des Gesamtsystems ist durch die Gehäuseauslegung und weitere Komponenten zu definieren. |
| RoHS-Konformität | Selbstverständlich RoHS-konform, erfüllt die Anforderungen an den Verzicht auf gefährliche Stoffe in elektronischen Geräten. |
Anwendungsbereiche für die WAGO 733-370
Die WAGO 733-370 Print-Stiftleiste ist prädestiniert für eine breite Palette von Applikationen, insbesondere dort, wo Platz und Präzision entscheidend sind. Dazu gehören:
- Industrielle Automatisierung: Steuerungsmodule, Sensorknoten und I/O-Koppler.
- Mess- und Regelungstechnik: Präzisionsinstrumente und Datenlogger.
- Medizintechnik: Kompakte medizinische Geräte und diagnostische Apparaturen.
- Telekommunikation: Miniaturisierte Kommunikationsmodule und Signalaufbereitung.
- Verbraucherelektronik: Hochleistungs-Consumerprodukte mit begrenztem Platzangebot.
- Embedded Systems: Kompakte Mikrocontroller-Boards und spezielle Entwicklungsplattformen.
Häufig gestellte Fragen (FAQ)
Was bedeutet „Micro“ bei der Bezeichnung der Print-Stiftleiste?
Das „Micro“ in der Produktbezeichnung bezieht sich auf das sehr geringe Rastermaß von 2,5 mm. Dies kennzeichnet eine kompakte Bauform, die ideal für Anwendungen mit hohem Integrationsgrad und begrenztem Platz auf der Leiterplatte ist.
Ist die WAGO 733-370 für den Einsatz in rauen Umgebungen geeignet?
Die Stiftleiste selbst ist für den Betrieb in einem weiten Temperaturbereich ausgelegt und die Materialien sind robust. Für den Schutz vor Staub, Feuchtigkeit oder chemischen Einflüssen ist jedoch eine entsprechende Gehäusekonstruktion und ggf. eine Vergussmasse des Gesamtsystems erforderlich.
Welche Vorteile bietet das gewinkelte Design gegenüber einer geraden Stiftleiste?
Das gewinkelte Design ermöglicht eine 90-Grad-Umleitung der Signalführung. Dies ist besonders vorteilhaft, wenn die Leiterplatte in einem Gehäuse montiert ist und Kabel parallel zur Platine geführt werden müssen, um Platz zu sparen oder eine geordnete Verkabelung zu ermöglichen.
Wie wird die WAGO 733-370 auf der Leiterplatte befestigt?
Die WAGO 733-370 ist eine Print-Stiftleiste, was bedeutet, dass ihre Anschlusspins direkt durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend durch Lötprozesse dauerhaft mit der Platine verbunden werden.
Welche maximale Stromstärke kann jeder Pin der WAGO 733-370 sicher führen?
Die genaue Nennstromstärke pro Pin ist in den technischen Spezifikationen des Herstellers detailliert aufgeführt. Typischerweise liegt sie für Produkte mit einem 2,5 mm Rastermaß im Bereich von bis zu 4 Ampere, was für viele Signal- und geringe Leistungsanwendungen ausreichend ist.
Bietet WAGO auch passende Gegenstücke (Buchsenleisten) zu dieser Stiftleiste?
Ja, WAGO bietet ein breites Sortiment an Steckverbindern, darunter auch passende Buchsenleisten, die für die 733-Serie mit 2,5 mm Rastermaß konzipiert sind. Die genaue Modellbezeichnung hängt von der gewünschten Konfiguration (z.B. Anzahl der Pole, Bauform) ab.
Was bedeutet die RoHS-Konformität für den Anwender?
RoHS (Restriction of Hazardous Substances) Konformität bedeutet, dass das Produkt keine in der RoHS-Richtlinie aufgeführten gefährlichen Stoffe in Mengen enthält, die über den zulässigen Grenzwerten liegen. Dies ist ein wichtiger Umwelt- und Gesundheitsstandard, besonders bei Produkten, die in der EU und vielen anderen Regionen vertrieben werden.
