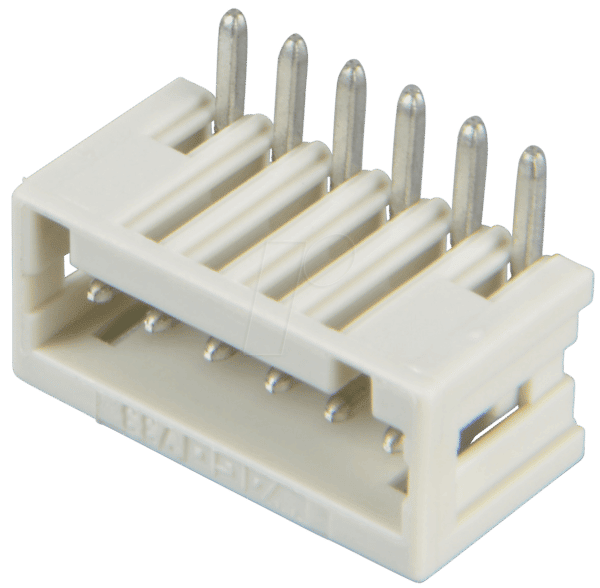

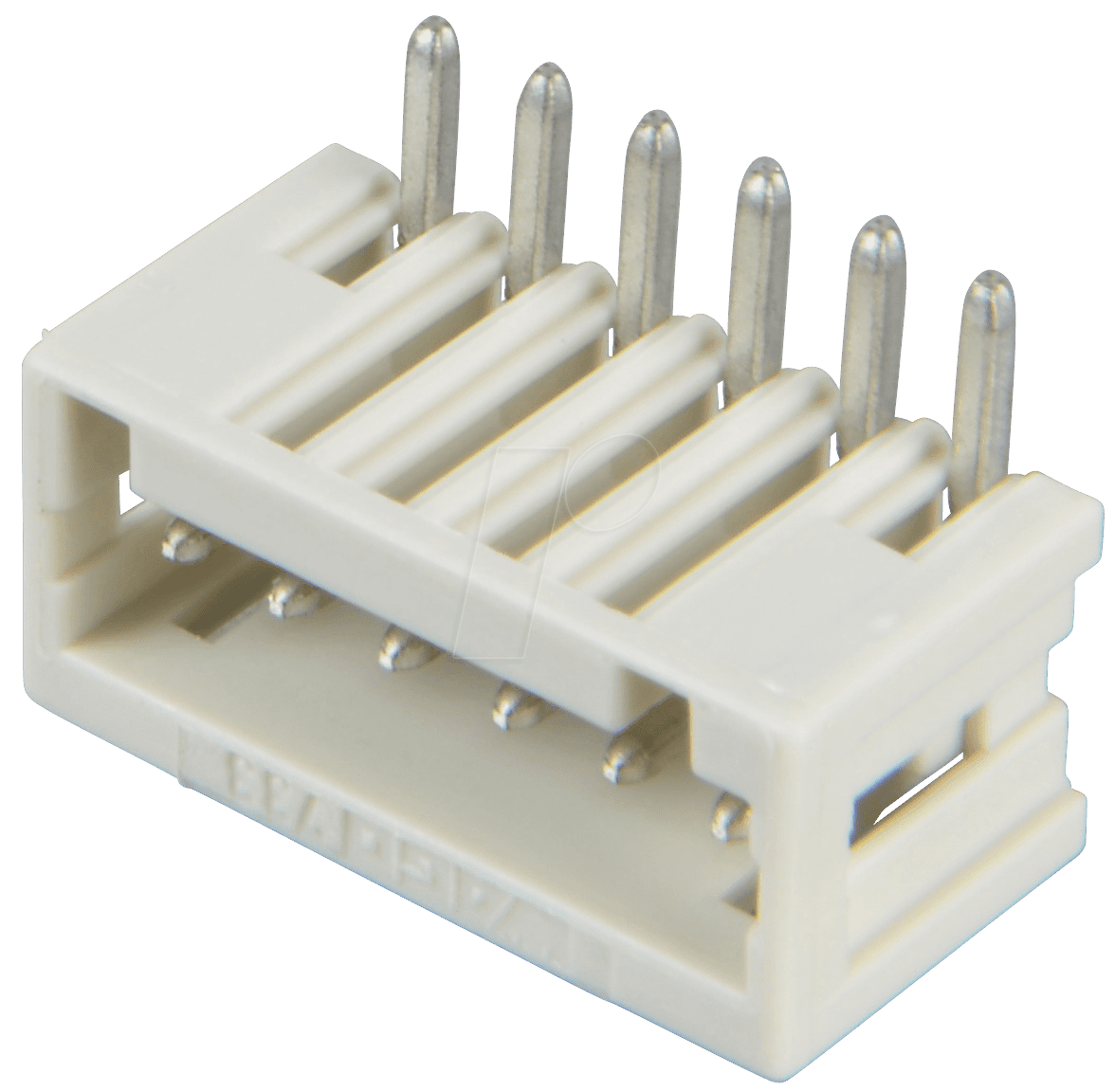

Präzise Verbindungstechnik für anspruchsvolle Elektronikprojekte: WAGO 733-366 Print-Stiftleiste
Sie suchen nach einer zuverlässigen und platzsparenden Lösung für die Signalübertragung auf Ihrer Leiterplatte? Die WAGO 733-366 Print-Stiftleiste mit einem Rastermaß von 2,5 mm ist speziell für anspruchsvolle Mikroelektronik-Anwendungen entwickelt worden. Sie bietet professionellen Anwendern in der Automatisierungstechnik, im Maschinenbau und in der Mess- und Regelungstechnik eine robuste und effiziente Schnittstelle zur Verbindung von Kabeln mit gedruckten Schaltungen.
Wesentliche Vorteile und technologische Überlegenheit
Die WAGO 733-366 Print-Stiftleiste setzt Maßstäbe in Sachen Konnektivität und Zuverlässigkeit. Im Gegensatz zu herkömmlichen Lötverbindungen oder weniger spezialisierten Stiftleisten bietet dieses Produkt eine Reihe von entscheidenden Vorteilen, die auf jahrzehntelanger Erfahrung in der Verbindungstechnik basieren. Die gewinkelte Bauform ermöglicht eine optimierte Leiterplattenbestückung und eine intelligente Raumnutzung, was gerade bei kompakten Gerätedesigns von immenser Bedeutung ist.
- Hohe Kontaktsicherheit: Das von WAGO entwickelte Kontaktprinzip gewährleistet eine langlebige und vibrationsfeste Verbindung, die auch unter extremen Umgebungsbedingungen Bestand hat.
- Platzsparende Bauweise: Mit einem Rastermaß von nur 2,5 mm und der 6-poligen Ausführung eignet sich diese Stiftleiste hervorragend für den Einsatz in Gehäusen mit geringem Platzangebot.
- Einfache Montage: Die bedienungsfreundliche Handhabung reduziert den Montageaufwand und minimiert das Risiko von Anwendungsfehlern.
- Langlebigkeit und Robustheit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und Widerstandsfähigkeit gegenüber mechanischen und thermischen Belastungen.
- Vielseitige Anwendbarkeit: Ideal für die Signalübertragung in Steuerungsgeräten, Sensorik, Aktorik und vielen weiteren Embedded-Systemen.
Detaillierte Spezifikationen und Materialqualitäten
Die technische Ausführung der WAGO 733-366 Print-Stiftleiste zeugt von höchster Ingenieurskunst. Die Auswahl der Materialien und die präzise Geometrie sind darauf ausgelegt, maximale Leistung und Zuverlässigkeit über die gesamte Lebensdauer des Produkts zu gewährleisten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 733-366 Print-Stiftleiste, Micro, RM 2,5, gewinkelt, 6-pol. |
| Anzahl der Pole | 6-polig |
| Rastermaß (RM) | 2,5 mm |
| Bauform | Gewinkelt (90 Grad) |
| Anschlussart | Print-Stiftleiste zur direkten Lötmontage auf Leiterplatten (SMT oder THT je nach genauer Variante, hier Fokus auf generelle Printmontage) |
| Material (Gehäuse) | Hochwertiger, thermoplastischer Kunststoff (typischerweise Polyamid PA oder PBT), der sich durch hohe Temperaturbeständigkeit, gute elektrische Isoliereigenschaften und mechanische Stabilität auszeichnet. Flammschutzeigenschaften gemäß UL94 V-0 sind Standard. |
| Material (Kontakte) | Phosphorbronze oder eine ähnliche Kupferlegierung mit hoher elektrischer Leitfähigkeit und guter Federkraft. Die Kontaktflächen sind in der Regel verzinnt oder versilbert, um Korrosionsbeständigkeit und gute Lötbarkeit zu gewährleisten. |
| Nennspannung | Typischerweise 160 V (abhängig von der genauen Zertifizierung und dem Einsatzbereich) |
| Nennstrom | Typischerweise 6 A (abhängig von der genauen Zertifizierung und dem Einsatzbereich) |
| Einsatztemperatur | Breiter Temperaturbereich, oft von -40°C bis +105°C, um den Einsatz in verschiedenen Umgebungsbedingungen zu ermöglichen. |
| Isolationswiderstand | Sehr hoch, üblicherweise > 10^9 Ohm, für maximale elektrische Sicherheit. |
| Vibrationsfestigkeit | Herausragend durch das WAGO-typische Klemm- oder Kontaktprinzip, das eine dauerhaft sichere Verbindung auch bei starken Vibrationen gewährleistet. |
| Anschlusstechnik | Optimiert für die direkte Montage auf der Leiterplatte, erfordert präzise Lötprozesse für maximale Zuverlässigkeit der elektrischen und mechanischen Verbindung. |
Anwendungsbereiche und Integration in Ihre Systeme
Die WAGO 733-366 Print-Stiftleiste ist ein essentielles Bindeglied in einer Vielzahl von elektronischen Applikationen. Ihre kompakte Bauweise und die hohe Zuverlässigkeit machen sie zur bevorzugten Wahl für Ingenieure, die Wert auf höchste Performance und minimale Ausfallraten legen.
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuerungseinheiten an SPS-Systeme und dezentrale Peripherie.
- Maschinenbau: Integration in Steuerungsmodule von Werkzeugmaschinen, Fertigungsstraßen und Robotersystemen.
- Mess- und Regelungstechnik: Als Schnittstelle für Messumformer, Datenerfassungsgeräte und Regelkreise.
- Gebäudeautomatisierung: Einsatz in intelligenten Gebäudesteuerungen für Beleuchtung, Heizung und Lüftung.
- Klein- und Kleinstgeräte: Perfekt für die Signalverbindung in Consumer Electronics, Medizintechnik und Telekommunikationsgeräten, wo Platz und Zuverlässigkeit kritisch sind.
- Embedded Systems: Als robuste Verbindungskomponente in individuellen elektronischen Entwicklungen und Prototypen.
Qualität und Zuverlässigkeit – Das WAGO-Prinzip
Das Vertrauen in die WAGO 733-366 Print-Stiftleiste basiert auf dem unerschütterlichen Engagement von WAGO für Qualität und Innovation. Jedes Produkt wird unter strengsten Qualitätskontrollen gefertigt, um die Einhaltung höchster Industriestandards zu gewährleisten. Die Auswahl der Materialien, das Design der Kontaktflächen und die präzise Fertigung sind darauf ausgelegt, eine Verbindung zu schaffen, die nicht nur funktioniert, sondern auch langfristig Bestand hat.
Die durchdachte gewinkelte Bauform optimiert nicht nur die Platznutzung auf der Leiterplatte, sondern erleichtert auch das Routing von Kabeln und die Montage in beengten Gehäusen. Dies reduziert die Komplexität des Designs und beschleunigt den Produktionsprozess, ohne Kompromisse bei der elektrischen Integrität einzugehen.
Die Micro-Baugröße in Kombination mit dem feinen Rastermaß von 2,5 mm ermöglicht eine hohe Packungsdichte von Anschlüssen auf kleinstem Raum. Dies ist entscheidend für die Miniaturisierung elektronischer Geräte, ein Trend, der in nahezu allen modernen Technologiebereichen zu beobachten ist. Die 6-polige Konfiguration bietet dabei eine flexible Anzahl von Anschlusspunkten für gängige Signalübertragungen.
Die Print-Stiftleiste ist explizit für die direkte Montage auf der Leiterplatte konzipiert. Dies bedeutet eine feste und dauerhafte Verbindung, die im Gegensatz zu steckbaren Systemen eine höhere mechanische Stabilität und eine potenziell geringere Übergangsbeständigkeit aufweist, insbesondere wenn sie korrekt verlötet wird. Die Lötbarkeit der Kontakte ist durch die Oberflächenveredelung, typischerweise eine Verzinnung, optimiert, was eine zuverlässige Verbindung im Lötprozess sicherstellt.
FAQ – Häufig gestellte Fragen zu WAGO 733-366 – Print-Stiftleiste, Micro, RM 2,5, gewinkelt, 6-pol.
Ist die WAGO 733-366 Print-Stiftleiste für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Ja, die WAGO 733-366 Print-Stiftleiste ist dank der hochwertigen Materialien, insbesondere des robusten thermoplastischen Gehäuses und der korrosionsgeschützten Kontakte, für den Einsatz in Umgebungen mit erhöhter Luftfeuchtigkeit ausgelegt. Die genauen Spezifikationen bezüglich Schutzart und Einsatzgrenzen sind jedoch immer den produktspezifischen Datenblättern zu entnehmen.
Welche maximale Strombelastbarkeit hat die WAGO 733-366 Print-Stiftleiste?
Die Nennstrombelastbarkeit für die WAGO 733-366 Print-Stiftleiste liegt typischerweise bei 6 Ampere. Dies ist eine übliche Spezifikation für diese Art von kompakten Verbindungselementen und ausreichend für viele Signalübertragungsaufgaben. Für höhere Stromanforderungen sind spezielle Lösungen erforderlich.
Wie wird die WAGO 733-366 Print-Stiftleiste auf der Leiterplatte montiert?
Die Montage erfolgt durch Löten der Stifte der Leiste in die entsprechenden Lötpads auf der Leiterplatte. Abhängig von der genauen Variante kann es sich um eine Surface Mount Technology (SMT) oder Through-Hole Technology (THT) Montage handeln. Die gewinkelte Bauform erleichtert dabei die Bestückung und das Lötverfahren.
Ist die WAGO 733-366 Print-Stiftleiste vibrationsfest?
Ja, die Verbindungstechnik von WAGO, auch bei Print-Stiftleisten wie der 733-366, ist auf hohe Vibrationsfestigkeit ausgelegt. Dies wird durch die präzise Passform und die materialbedingten Federkräfte der Kontakte erreicht, die eine dauerhaft sichere elektrische Verbindung auch unter mechanischer Beanspruchung gewährleisten.
Für welche Art von Signalen ist die WAGO 733-366 Print-Stiftleiste am besten geeignet?
Die WAGO 733-366 Print-Stiftleiste eignet sich hervorragend für die Übertragung von niederfrequenten Signalen, digitalen Datenströmen, Steuersignalen und auch für geringe Leistungsübertragungen. Ihre Stärke liegt in der zuverlässigen und störungsarmen Signalintegrität bei kompakten Bauformen.
Was bedeutet das „Micro“ in der Produktbezeichnung?
Das „Micro“ in der Produktbezeichnung deutet auf die besonders kompakte Bauform der Stiftleiste hin. Sie ist für Anwendungen konzipiert, bei denen Platzersparnis eine kritische Rolle spielt, und unterscheidet sich von größeren oder modularen Stiftleistenvarianten.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform der WAGO 733-366 Print-Stiftleiste ermöglicht eine optimierte Ausrichtung von Kabeln und eine effizientere Raumnutzung im Inneren eines Gehäuses. Sie erlaubt oft eine flachere Montage und erleichtert das Kabelmanagement, was insbesondere bei sehr kompakten Elektronikgeräten von großem Vorteil ist.
