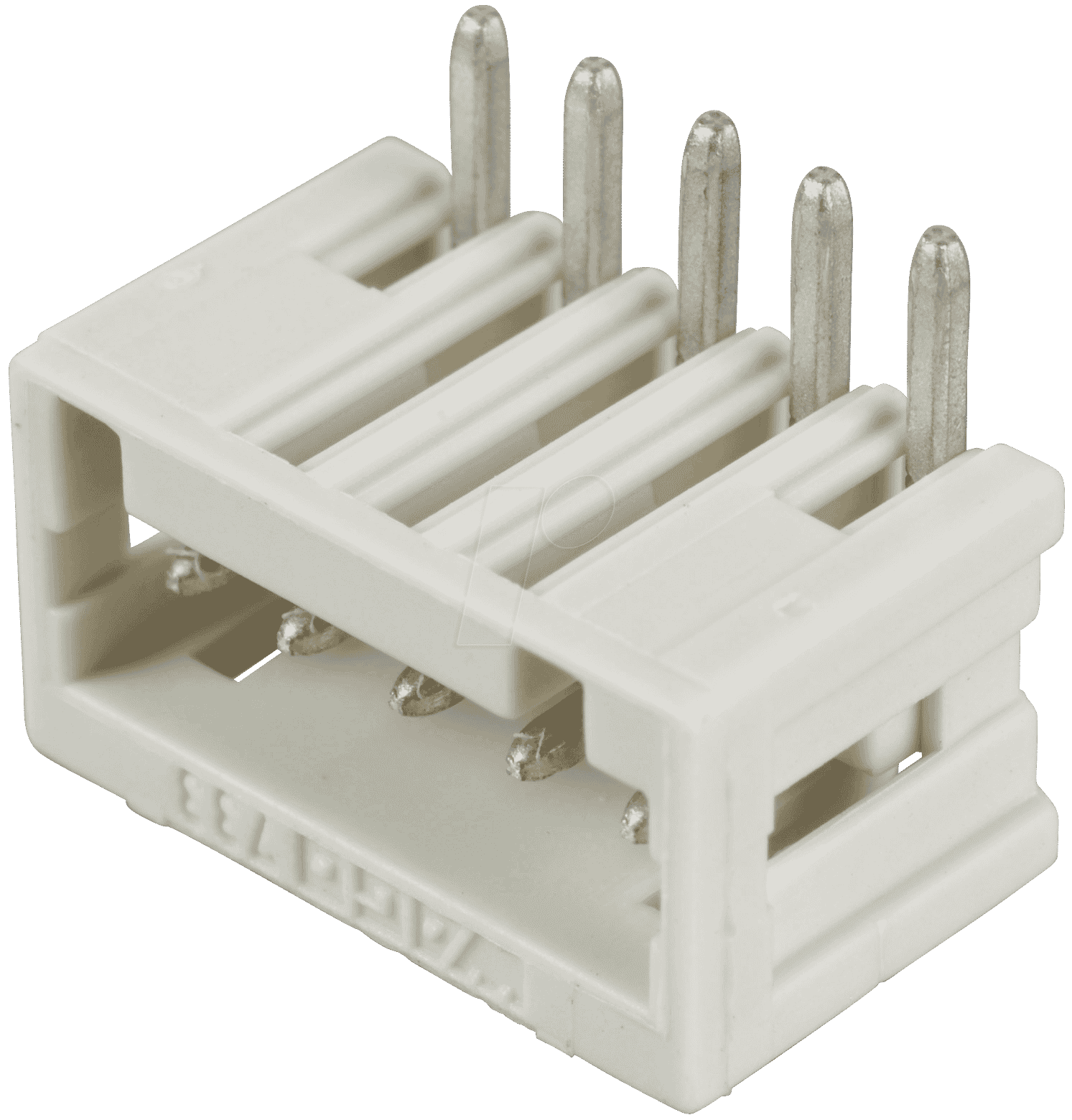

Präzise Verbindungstechnik für Ihre Elektronikprojekte: WAGO 733-365 Print-Stiftleiste
Die WAGO 733-365 Print-Stiftleiste mit Micro-Rastermaß und gewinkeltem Design bietet eine professionelle und zuverlässige Lösung für die Leiterplattenbestückung und elektrische Verbindungen. Entwickelt für anspruchsvolle Ingenieure und Entwickler im Bereich der Elektronik, Automatisierung und IT, überwindet dieses Produkt die Herausforderungen von Platzmangel und präziser Signalübertragung in kompakten Baugruppen.
Überlegene Konnektivität mit WAGO Qualität
Im Vergleich zu herkömmlichen Steckverbindern zeichnet sich die WAGO 733-365 durch ihre hohe Kontaktsicherheit, die einfache Handhabung und die robuste Bauweise aus. Das Micro-Rastermaß von 2,5 mm ermöglicht eine platzsparende Integration auf engstem Raum, während die gewinkelte Bauform die effiziente Führung von Kabeln und die optimierte Anordnung auf der Platine unterstützt. Dies reduziert Montageaufwand und Fehlerquellen, was sie zur überlegenen Wahl für professionelle Anwendungen macht.
Wesentliche Vorteile der WAGO 733-365 Print-Stiftleiste
- Kompaktes Design: Das Micro-Rastermaß von 2,5 mm ermöglicht eine dichte Bestückung von Leiterplatten und spart wertvollen Bauraum, ideal für Miniaturisierungstrends.
- Optimale Kabelführung: Die gewinkelte Bauform (90°) erleichtert die Durchführung von Kabeln und Leitern, was die mechanische Belastung auf die Lötstelle reduziert und die Montage vereinfacht.
- Hohe Kontaktsicherheit: Die bewährte WAGO CAGE CLAMP® Anschlussklemme (oder vergleichbare Technologie im Kontext der 733-Serie) sorgt für eine dauerhaft zuverlässige und vibrationsfeste elektrische Verbindung.
- Effiziente Montage: Die einfache Steckverbindung und die klare Polung minimieren den Zeitaufwand bei der Installation und reduzieren das Risiko von Fehlverdrahtungen.
- Skalierbarkeit: Mit 5 Polen bietet die Stiftleiste eine flexible Anschlussmöglichkeit für verschiedene Schaltungsdesigns und erweiterbare Funktionalitäten.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und störungsfreie Funktion, auch unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Industrieautomatisierung, Messtechnik, Medizintechnik und im Consumer-Elektronik-Bereich.
Technische Spezifikationen und Materialgüte
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Print-Stiftleiste, Micro, gewinkelt |
| Hersteller | WAGO |
| Modellnummer | 733-365 |
| Polzahl | 5 |
| Rastermaß (RM) | 2,5 mm |
| Anschlussart | Lötanschluss für Leiterplatte |
| Gehäusematerial | Hochleistungskunststoff (halogenfrei), temperaturbeständig, UV-beständig |
| Kontaktmaterial | Hochleitfähige Legierung mit Oberflächenveredelung für Korrosionsbeständigkeit und geringen Übergangswiderstand |
| Max. Strombelastbarkeit | Konstruktiv bedingt durch Rastermaß und Leiterplattendimensionen (Details siehe technische Dokumentation von WAGO) |
| Max. Spannungsfestigkeit | Konstruktiv bedingt (Details siehe technische Dokumentation von WAGO) |
| Betriebstemperatur | Erweitertes Temperaturspektrum, geeignet für industrielle Umgebungen (Details siehe technische Dokumentation von WAGO) |
| Schutzart (IP) | Nicht direkt anwendbar für reine Stiftleisten, aber die integrierte Verbindungstechnik bietet Schutz gegen versehentliches Berühren nach Montage. |
| Konformität | Entspricht relevanten Normen wie UL, CSA, VDE (prüfen Sie die spezifischen Zulassungen für die genaue Anwendung) |
Präzisionsfertigung und Materialauswahl
Die WAGO 733-365 Print-Stiftleiste ist ein Paradebeispiel für die Ingenieurskunst von WAGO. Gefertigt aus einem robusten, halogenfreien Hochleistungskunststoff, der auch bei erhöhten Temperaturen und unter UV-Einstrahlung seine Formstabilität und Isoliereigenschaften beibehält. Das Kontaktmaterial, eine hochentwickelte Legierung, ist speziell behandelt, um einen minimalen Übergangswiderstand zu gewährleisten und eine Korrosion der Kontakte langfristig zu verhindern. Diese sorgfältige Materialauswahl und die präzise Fertigung sind entscheidend für die Zuverlässigkeit und Langlebigkeit der elektrischen Verbindungen, selbst unter den anspruchsvollsten Bedingungen in industriellen Umgebungen.
Anwendungsbereiche und Integrationspotenzial
Die Vielseitigkeit der WAGO 733-365 Print-Stiftleiste öffnet Türen für eine breite Palette von Applikationen. In der Industrieautomatisierung ermöglicht sie die kompakte und zuverlässige Signalübertragung in Steuerungsgeräten, Sensoren und Aktoren. Für die Messtechnik ist sie unerlässlich, um präzise Messwerte störungsfrei an Auswerteeinheiten zu leiten. Im Bereich der Medizintechnik garantiert sie die Sicherheit und Zuverlässigkeit kritischer Verbindungen in Diagnosegeräten und medizinischen Apparaturen. Auch in der Unterhaltungselektronik und bei der Entwicklung von Spezialgeräten spielt die Platzersparnis und die einfache Montage eine entscheidende Rolle.
Erweiterte Anschlussmöglichkeiten und Signalintegrität
Mit fünf Polen bietet die WAGO 733-365 eine ideale Basis für die Verkabelung von mehrkanaligen Systemen. Die 2,5 mm Rasterung unterstützt eine dichte Bestückung, was besonders in Miniaturgeräten von Vorteil ist. Die gewinkelte Ausführung vereinfacht die Platzierung der Kabel und die Leiterplattenentflechtung erheblich. Dies verhindert nicht nur physische Konflikte mit anderen Bauteilen, sondern erleichtert auch die aerodynamische Gestaltung der Gehäuse, indem die Kabelführung nach außen oder zu angrenzenden Modulen optimiert wird. Die hohe Qualität der Kontaktübergänge sorgt für eine exzellente Signalintegrität und minimiert Signalverluste, was für empfindliche digitale und analoge Signale von großer Bedeutung ist.
WAGO 733-365 – Ein Investment in Zuverlässigkeit
Die Entscheidung für die WAGO 733-365 Print-Stiftleiste ist eine Entscheidung für Qualität, Zuverlässigkeit und Effizienz. Jede Komponente ist darauf ausgelegt, die höchsten Standards zu erfüllen und zu übertreffen. Von der Materialauswahl bis zur Fertigungspräzision, WAGO setzt Maßstäbe in der Verbindungstechnik. Dieses Produkt ist mehr als nur ein Bauteil; es ist ein integraler Bestandteil, der die Funktionalität und Langlebigkeit Ihrer elektronischen Systeme sichert.
FAQ – Häufig gestellte Fragen zu WAGO 733-365 – Print-Stiftleiste, Micro, RM 2,5, gewinkelt, 5-pol.
Kann die WAGO 733-365 Print-Stiftleiste mit anderen Steckverbindern kombiniert werden?
Die WAGO 733-365 ist als Print-Stiftleiste konzipiert, die typischerweise mit passenden Buchsenleisten oder direkt auf Leiterplatten bestückt wird. Die Kompatibilität mit anderen Steckverbinderfamilien hängt vom spezifischen System und den Anforderungen ab. Es wird empfohlen, die technischen Spezifikationen und die WAGO Produktfamilie für optimale Ergebnisse zu konsultieren.
Welche maximale Strombelastbarkeit wird für die 5-polige Version empfohlen?
Die maximale Strombelastbarkeit ist stark von der Dimensionierung der Leiterbahnführung auf der Leiterplatte, den Lötbedingungen und der Umgebungstemperatur abhängig. Für genaue Werte konsultieren Sie bitte das offizielle Datenblatt von WAGO für die 733-365 Serie, da diese Informationen spezifisch für die Anwendungsumgebung sind.
Ist das Gehäusematerial der WAGO 733-365 halogenfrei?
Ja, die WAGO 733-365 Print-Stiftleisten sind aus einem halogenfreien Hochleistungskunststoff gefertigt, was den Einsatz in Umgebungen mit besonderen Brandschutzanforderungen ermöglicht.
Wie wird die Kontaktierung bei der WAGO 733-365 sichergestellt?
Die Kontaktierung erfolgt über die bedrahtete Stiftleiste, die auf die Leiterplatte gelötet wird. Die elektrische Verbindung wird dann durch das Aufstecken einer passenden Buchsenleiste hergestellt, die die WAGO CAGE CLAMP® Anschlussklemme oder eine ähnliche Federklemme Technologie nutzen kann, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform (90°) der WAGO 733-365 erleichtert die Durchführung von Kabeln und Leitern auf der Leiterplatte. Sie ermöglicht eine platzsparende und geordnete Kabelführung, reduziert mechanische Belastungen auf die Lötstellen und vereinfacht die Montage, indem sie die Integration in bestehende Gehäusekonstruktionen optimiert.
Ist die WAGO 733-365 für hohe Temperaturen geeignet?
Ja, die Verwendung von Hochleistungskunststoffen und robusten Kontaktmaterialien verleiht der WAGO 733-365 eine gute Temperaturbeständigkeit, die für viele industrielle Anwendungen ausgelegt ist. Detaillierte Informationen zur maximalen Betriebstemperatur entnehmen Sie bitte dem Produktdatenblatt von WAGO.
Welche Normen und Zertifizierungen sind für die WAGO 733-365 relevant?
Die WAGO 733-365 Print-Stiftleiste ist in der Regel für den Einsatz in professionellen Anwendungen konzipiert und erfüllt verschiedene internationale Normen und Zertifizierungen wie UL, CSA und VDE. Es ist jedoch wichtig, die spezifischen Zertifizierungen für die geplante Anwendung und Region zu überprüfen, da diese variieren können.
