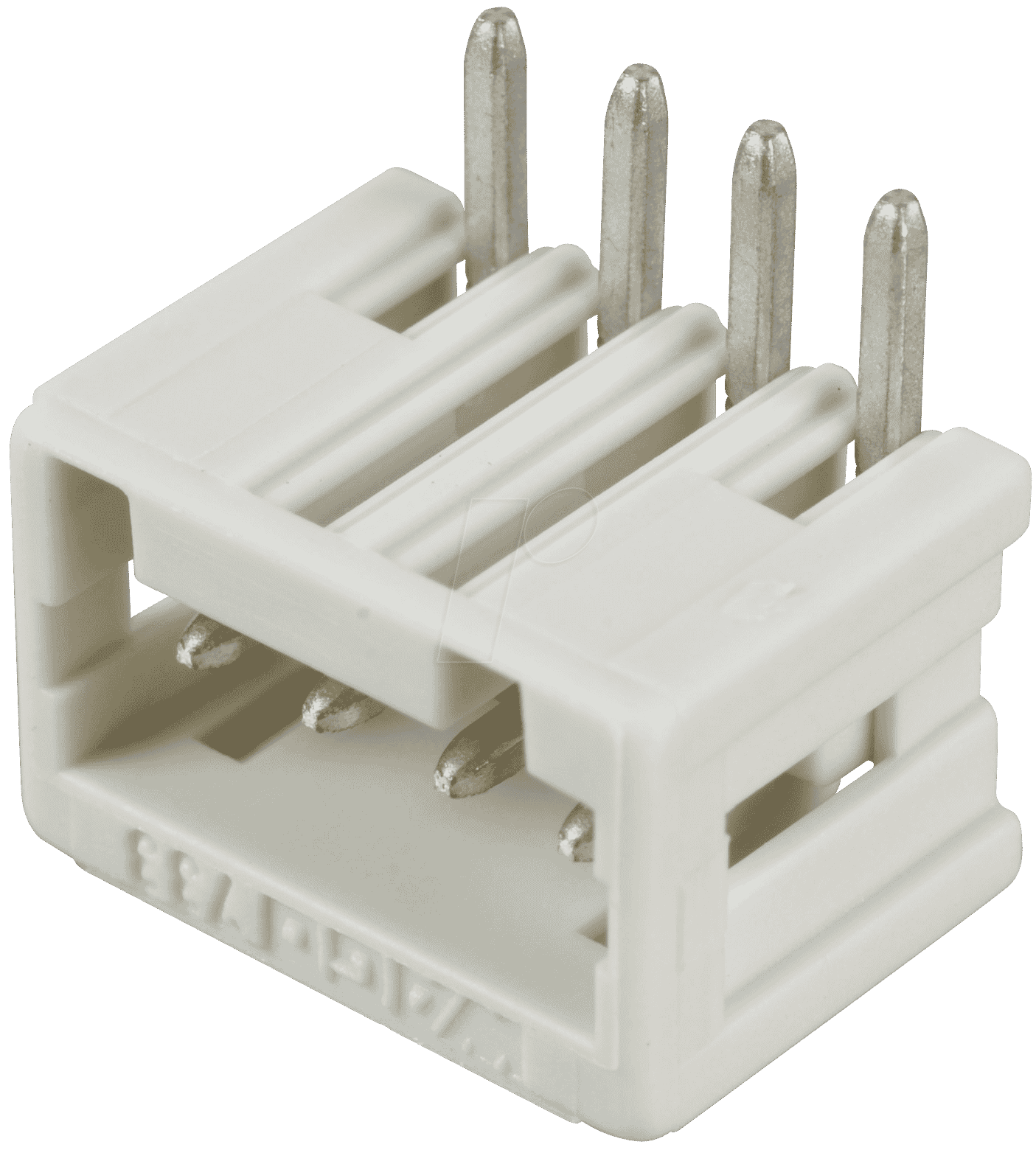

Präzise Verbindungstechnik für kompakte Designs: Die WAGO 733-364 Print-Stiftleiste
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur elektrischen Verbindung von Leiterplatten, insbesondere dort, wo Bauraum begrenzt ist? Die WAGO 733-364 Print-Stiftleiste, Micro, RM 2,5, gewinkelt, 4-pol. ist die ideale Wahl für Ingenieure und Techniker, die höchste Ansprüche an Präzision, Zuverlässigkeit und Montagefreundlichkeit stellen. Diese speziell entwickelte Komponente ermöglicht eine effiziente und sichere Signalübertragung in anspruchsvollen Anwendungen, wo herkömmliche Steckverbinder an ihre Grenzen stoßen.
Innovative Vorteile der WAGO 733-364 Print-Stiftleiste
Die WAGO 733-364 hebt sich durch eine Reihe von entscheidenden Merkmalen von Standardlösungen ab:
- Kompaktes und gewinkeltes Design: Die Micro-Bauform mit einem Rastermaß von 2,5 mm und der 90-Grad-Winkel ermöglicht eine optimale Nutzung des begrenzten Bauraums auf Leiterplatten und erleichtert die Verkabelung in beengten Umgebungen.
- Hohe Polzahl bei geringer Größe: Mit 4 Polen bietet diese Stiftleiste eine signifikante Anschlusskapazität für ihre kompakte Größe, was sie ideal für komplexe Schaltungen macht.
- Hervorragende elektrische Eigenschaften: Die präzise gefertigten Kontakte gewährleisten eine geringe Übergangswiderstand und damit eine zuverlässige Signalintegrität, selbst bei hohen Frequenzbereichen.
- Robuste Bauweise für industrielle Anforderungen: Die verwendete Kunststoffqualität und die solide Konstruktion garantieren Langlebigkeit und Stabilität auch unter rauen Umgebungsbedingungen.
- Schnelle und sichere Montage: Die klare Pin-Belegung und die präzise Passform erleichtern die Bestückung und reduzieren das Risiko von Fehlverdrahtungen erheblich.
- WAGO-typische Qualität und Zuverlässigkeit: Als etablierter Hersteller von Verbindungstechnik steht WAGO für höchste Qualitätsstandards und ausgereifte Produkte, auf die Sie sich verlassen können.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 733-364 Print-Stiftleiste, Micro, RM 2,5, gewinkelt, 4-pol. zeichnet sich durch folgende detaillierte Eigenschaften aus, die ihre Überlegenheit unterstreichen:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste, gewinkelt |
| Serie | WAGO 733 Micro |
| Rastermaß (RM) | 2,5 mm |
| Anzahl der Pole | 4-polig |
| Anschlussrichtung | 90° gewinkelt (zum Lotfußpunkt) |
| Gehäusematerial | Hochtemperatur-Kunststoff (oft PA-basiert, flammwidrig) |
| Kontaktmaterial | Kupferlegierung, verzinnt oder versilbert für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Nennspannung | Gemäß Normen und Applikation (typischerweise für Niederspannungsanwendungen) |
| Nennstrom | Abhängig von Leiterbahndimensionierung und Umgebungstemperatur (typischerweise im Bereich von wenigen Ampere) |
| Temperaturbereich | Breiter Betriebstemperaturbereich, ausgelegt für Lötprozesse und operative Bedingungen |
| Zulassungen | Vielfach zertifiziert nach relevanten Industriestandards (z.B. UL, VDE) für weltweiten Einsatz |
| Montageart | Lötbar auf Leiterplatten (SMT oder THT je nach Ausführung, hier primär THT durch Print-Stiftleisten-Charakteristik) |
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 733-364 Print-Stiftleiste ist aufgrund ihrer kompakten Bauweise und präzisen Verbindungsfähigkeit prädestiniert für eine Vielzahl von Hightech-Anwendungen. Ihre 90-Grad-Winkelung erlaubt eine effiziente Nutzung des vertikalen Raums auf der Leiterplatte, was besonders in Geräten mit geringer Bautiefe von Vorteil ist. Typische Einsatzbereiche umfassen:
- Automobilindustrie: Bordelektronik, Steuergeräte, Infotainmentsysteme, wo Platzersparnis und Robustheit essenziell sind.
- Industrielle Automatisierung: Steuerungsmodule, Sensorik-Anbindungen, kompakte SPS-Systeme.
- Medizintechnik: Diagnostikgeräte, Patientenüberwachungssysteme, wo Zuverlässigkeit und geringe Störanfälligkeit gefordert sind.
- Telekommunikationstechnik: Netzwerkkomponenten, Kommunikationsmodule, wo hohe Anschlussdichte benötigt wird.
- Verbraucherelektronik: Kompakte Haushaltsgeräte, Multimedia-Systeme, Wearables.
- Beleuchtungstechnik: LED-Treiber, Steuermodule in hochwertigen Lichtsystemen.
- Mess- und Prüftechnik: Präzisionsinstrumente und Prüfaufbauten.
Die gewinkelte Ausführung erleichtert zudem die Zugänglichkeit und das Anschließen von Kabeln nach der Montage auf der Leiterplatte, was den Installationsprozess vereinfacht und die Wartung erleichtert. Die hohe Packungsdichte, ermöglicht durch das kleine Rastermaß von 2,5 mm, erlaubt die Realisierung komplexer Verdrahtungen auf kleinstem Raum, ohne Kompromisse bei der Signalqualität einzugehen.
Besondere Merkmale und Materialvorteile
Die Wahl des richtigen Materials für elektrische Verbindungselemente ist entscheidend für Langlebigkeit und Performance. Bei der WAGO 733-364 Print-Stiftleiste kommen Werkstoffe zum Einsatz, die höchsten Ansprüchen genügen:
- Hochtemperatur-Kunststoffe: Das Gehäusematerial ist typischerweise ein thermoplastischer Kunststoff wie Polyamid (PA), der sich durch exzellente mechanische Festigkeit, hohe Schlagzähigkeit und eine ausgeprägte Beständigkeit gegenüber hohen Temperaturen auszeichnet. Dies ist unerlässlich für den Lötprozess und den späteren Betrieb der Elektronik unter variierenden thermischen Bedingungen. Die Flammwidrigkeit des Materials (gemäß UL94-V0 oder ähnlichen Standards) erhöht die Sicherheit und erfüllt strenge Brandschutzvorschriften.
- Qualitäts-Kontaktmaterialien: Die inneren Kontakte bestehen aus robusten Kupferlegierungen, die für ihre gute elektrische Leitfähigkeit bekannt sind. Um Korrosion vorzubeugen und eine dauerhaft geringe Übergangswiderstand zu gewährleisten, sind diese Kontakte in der Regel verzinnt oder versilbert. Diese Oberflächenveredelung schützt die Kontaktflächen und ermöglicht eine zuverlässige elektrische Verbindung über die gesamte Lebensdauer des Produkts. Die Präzision der Fertigung der Kontakte gewährleistet eine stabile und sichere elektrische Verbindung mit den entsprechenden Gegenstücken.
Die Kombination dieser hochwertigen Materialien sorgt dafür, dass die WAGO 733-364 Print-Stiftleiste auch unter anspruchsvollen Betriebsbedingungen eine zuverlässige und sichere Funktion gewährleistet. Die Langlebigkeit und Widerstandsfähigkeit machen sie zu einer kosteneffizienten Wahl für professionelle Anwendungen, bei denen Ausfälle keine Option sind.
FAQ – Häufig gestellte Fragen zu WAGO 733-364 – Print-Stiftleiste, Micro, RM 2,5, gewinkelt, 4-pol.
Was bedeutet die Bezeichnung „Print-Stiftleiste“?
Eine Print-Stiftleiste, auch bekannt als Header oder Stiftleiste, ist eine elektrische Steckverbindungskomponente, die dazu dient, eine elektrische Verbindung zwischen einer Leiterplatte (Printplatte) und externen Kabeln oder anderen Leiterplatten herzustellen. Die Stifte sind so konzipiert, dass sie in Buchsen oder Buchsenleisten gesteckt werden können, und das Ganze ist typischerweise auf der Leiterplatte verlötet.
Welchen Vorteil bietet das „Rastermaß 2,5 mm“?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Pole oder Kontakte an. Ein Rastermaß von 2,5 mm ist relativ klein und ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Dies bedeutet, dass auf einer gegebenen Fläche mehr Anschlüsse untergebracht werden können, was insbesondere bei kompakten elektronischen Geräten von großem Vorteil ist.
Warum ist die gewinkelte Bauform (90°) vorteilhaft?
Die gewinkelte Bauform der Print-Stiftleiste (90 Grad) ermöglicht es, Kabel parallel zur Leiterplattenoberfläche oder senkrecht dazu zu führen, je nachdem, wie die Gegenkomponente auf der Leiterplatte angeordnet ist. Dies ist besonders nützlich, um den verfügbaren Bauraum effizient zu nutzen, Kabelstränge ordentlich zu verlegen und eine ergonomische Montage und Wartung zu ermöglichen, indem die Kabelanschlüsse gut zugänglich bleiben.
Ist die WAGO 733-364 Print-Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die WAGO 733-364 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Verwendung von Hochtemperatur-Kunststoffen für das Gehäuse und hochwertigen, oft verzinnten oder versilberten Kupferlegierungen für die Kontakte verleihen der Stiftleiste eine hohe Beständigkeit gegenüber thermischer Belastung, Feuchtigkeit und chemischen Einflüssen. Die robuste Bauweise und die Zuverlässigkeit von WAGO-Produkten unterstreichen ihre Eignung für industrielle und andere anspruchsvolle Applikationen.
Wie wird die WAGO 733-364 Print-Stiftleiste auf der Leiterplatte befestigt?
Als Print-Stiftleiste wird die WAGO 733-364 durch ihre Stifte auf der Leiterplatte platziert und anschließend verlötet. Der Prozess ist typischerweise ein Lötprozess, der entweder manuell oder durch Wellenlöten oder Reflow-Löten (wenn die Stiftleiste für SMT-Anwendungen ausgelegt ist, was bei dieser Art von Stiftleiste seltener ist als bei Buchsen) erfolgen kann. Die präzise gefertigten Stifte stellen sicher, dass sie sicher und korrekt in den vorgesehenen Lötpads auf der Leiterplatte sitzen.
Welche Arten von Kabeln können an die WAGO 733-364 Print-Stiftleiste angeschlossen werden?
An die WAGO 733-364 Print-Stiftleiste können Kabel mit den entsprechenden Gegensteckern angeschlossen werden. Typischerweise werden hierfür Buchsenleisten verwendet, die auf die Stifte der Print-Stiftleiste gesteckt werden. Die Auswahl des Kabelquerschnitts und der Kabelisolierung sollte den Nennstrom- und Nennspannungsanforderungen der Anwendung entsprechen und mit den Spezifikationen der Gegenkomponente kompatibel sein.
Welche Normen und Zulassungen sind für diese Art von Komponente üblich?
Für Print-Stiftleisten wie die WAGO 733-364 sind häufig Zulassungen nach internationalen Standards wie UL (Underwriters Laboratories) und VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.) relevant. Diese Zulassungen bestätigen, dass das Produkt den geltenden Sicherheits- und Qualitätsanforderungen für den weltweiten Einsatz entspricht. Spezifische Normen können auch die Materialeigenschaften (z.B. Flammwidrigkeit nach UL94) und die elektrischen Eigenschaften (z.B. Überspannungskategorien) betreffen.
