Präzise Verbindungen für anspruchsvolle Elektronikprojekte

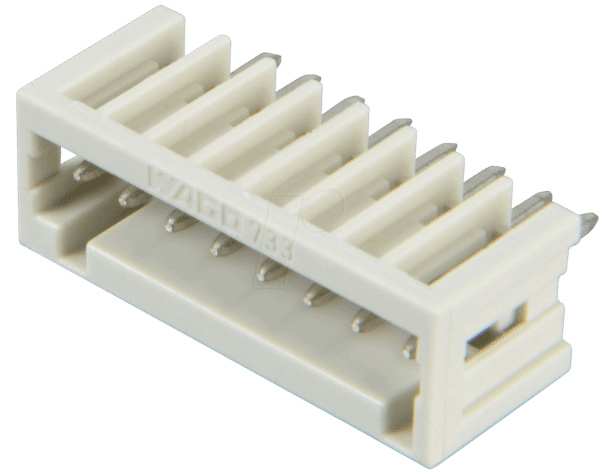

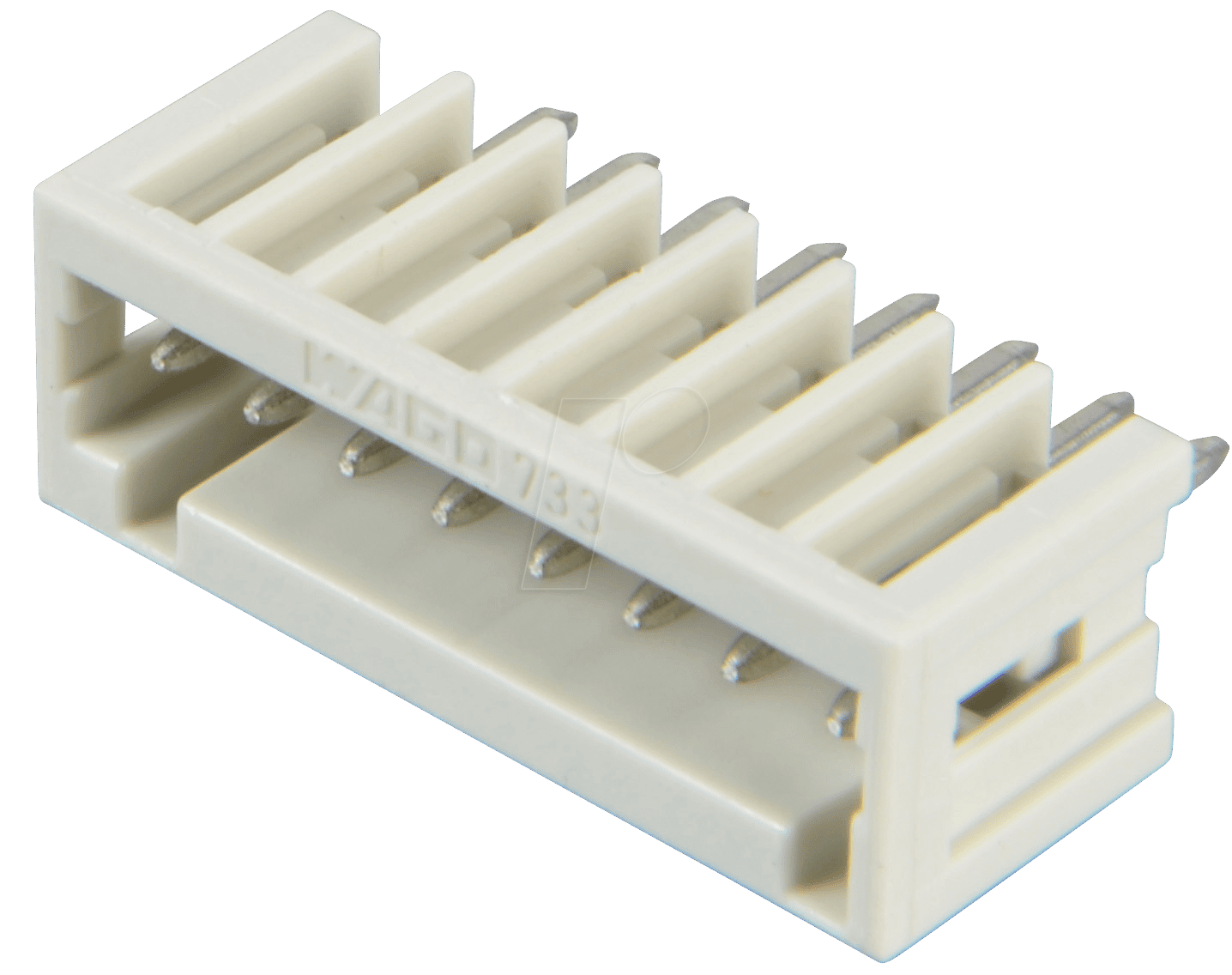

Die WAGO 733-338 Print-Stiftleiste mit einem Rastermaß von 2,5 mm und 8 Kontakten ist die optimale Lösung für Entwickler und Techniker, die auf höchste Präzision und Zuverlässigkeit bei der Leiterplattenbestückung angewiesen sind. Sie adressiert das Kernproblem in der Elektronikfertigung: die sichere und fehlerfreie Signalübertragung zwischen verschiedenen Komponenten auf einer Platine oder zwischen Platine und externen Geräten. Für jeden, der Wert auf eine stabile, raumsparende und leicht zu handhabende Steckverbindung legt, ist diese Stiftleiste von WAGO die erste Wahl.
Überlegene Konnektivität: Warum WAGO 733-338?
Im Vergleich zu marktüblichen Standardlösungen bietet die WAGO 733-338 eine signifikant verbesserte Handhabung, erhöhte Vibrationssicherheit und eine optimierte Kontaktdichte, die insbesondere in platzkritischen Anwendungen entscheidend ist. Die durchdachte Konstruktion von WAGO minimiert das Risiko von Kurzschlüssen und gewährleistet eine dauerhaft stabile elektrische Verbindung, was Ausfallzeiten und Nacharbeit reduziert. Die Micro-Bauform mit 2,5 mm Rastermaß ermöglicht eine kompaktere Leiterplattengestaltung, ohne Kompromisse bei der Leistungsfähigkeit einzugehen.
Hauptmerkmale und Vorteile
- Kompaktes Design: Das geringe Rastermaß von 2,5 mm erlaubt eine hohe Kontaktdichte auf engstem Raum, ideal für Miniaturisierung.
- Hohe Zuverlässigkeit: WAGO steht für erstklassige Qualität, die eine sichere und langlebige elektrische Verbindung garantiert.
- Einfache Handhabung: Die gerade Ausführung und die klare Polungsmarkierung erleichtern die Montage und reduzieren Fehlerquellen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, widersteht die Stiftleiste mechanischen Belastungen und Umwelteinflüssen.
- Optimale Signalintegrität: Speziell entwickelt, um Signalverluste und Störungen zu minimieren.
- Vielseitige Anwendung: Perfekt geeignet für Prototyping, Serienfertigung und Reparaturarbeiten in verschiedensten Elektroniksegmenten.
Technische Spezifikationen im Detail
| Kategorie | Details |
|---|---|
| Hersteller | WAGO |
| Modell | 733-338 |
| Typ | Print-Stiftleiste |
| Bauform | Micro, gerade |
| Polzahl | 8-polig |
| Rastermaß | 2,5 mm |
| Gehäusematerial | Hochleistungspolymere (z.B. PA, PBT) für thermische und mechanische Stabilität |
| Kontaktmaterial | Verzinntes Kupfer für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Nennspannung | Gemäß relevanter Normen für 2,5 mm Raster, typischerweise 100-250V AC/DC |
| Nennstrom | Für 2,5 mm Raster typischerweise bis zu 3-6 A, abhängig von Leiterbahndimensionierung |
| Temperaturbereich | Breiter Betriebstemperaturbereich, typisch -40°C bis +105°C |
| Montageart | Löten auf Leiterplatte (SMT oder THT, je nach spezifischer Ausführungsvariante – hier als Print-Stiftleiste implizit für Lötanschlüsse) |
| Schutzart (bei passendem Gegenstecker) | Typischerweise IP20 für den gesteckten Zustand, Schutz gegen Fremdkörper |
| Zulassungen | Konformität mit relevanten Normen wie IEC, UL (falls zutreffend) |
| Umweltaspekte | RoHS-konform (frei von schädlichen Substanzen wie Blei, Cadmium) |
Anwendungsbereiche und Einsatzszenarien
Die WAGO 733-338 Print-Stiftleiste ist aufgrund ihrer Vielseitigkeit und Robustheit in einer breiten Palette von elektronischen Anwendungen unverzichtbar. In der Automobilindustrie findet sie Einsatz in Steuergeräten, Infotainmentsystemen und Sensorik, wo Vibrationsfestigkeit und eine zuverlässige Signalübertragung von höchster Bedeutung sind. Für Hersteller von Haushaltsgeräten ermöglicht die kompakte Bauform die Integration in platzsparende Gehäuse von Waschmaschinen, Kühlschränken und Küchengeräten, während sie gleichzeitig eine sichere Strom- und Datenübertragung gewährleistet. In der industriellen Automatisierung wird sie zur Anbindung von Sensoren, Aktoren und SPS-Modulen verwendet, wo Langlebigkeit und einfache Wartung im Vordergrund stehen. Auch in der Medizintechnik, bei der Entwicklung von Diagnosegeräten oder Überwachungssystemen, wo höchste Präzision und die Einhaltung strenger Sicherheitsstandards gefordert sind, spielt die 733-338 ihre Stärken aus.
Qualität und Zuverlässigkeit von WAGO
WAGO hat sich als Synonym für innovative und zuverlässige Verbindungstechnik etabliert. Die 733-338 Print-Stiftleiste ist ein Beweis für diese Firmenphilosophie. Durch die Verwendung von hochqualitativen Materialien wie thermisch stabilen Kunststoffen und korrosionsbeständigen Kontaktwerkstoffen wird eine herausragende Langlebigkeit und Performance sichergestellt. Der Fokus auf präzise Fertigungsprozesse garantiert eine gleichbleibend hohe Qualität jeder einzelnen Komponente. Dies bedeutet für Sie als Anwender weniger Fehler in der Produktion, geringere Ausfallraten Ihrer Produkte und somit eine nachhaltige Kosteneinsparung und eine Steigerung der Kundenzufriedenheit. Die einfache Steckbarkeit und die klare Polung reduzieren zudem den Montageaufwand und minimieren das Risiko von Bedienungsfehlern, was die Effizienz in jeder Phase der Elektronikentwicklung und -produktion erhöht.
Technische Vertiefung: Materialien und Kontaktdesign
Das Gehäuse der WAGO 733-338 besteht typischerweise aus einem hochtemperaturbeständigen Polyamid (PA) oder Polybutylenterephthalat (PBT). Diese Polymere zeichnen sich durch eine hohe mechanische Festigkeit, hervorragende elektrische Isolationseigenschaften und eine gute Beständigkeit gegenüber Chemikalien aus. Dies gewährleistet, dass die Stiftleiste auch unter anspruchsvollen Umgebungsbedingungen, wie erhöhten Temperaturen oder bei Kontakt mit bestimmten Lösungsmitteln, ihre Integrität behält. Die Kontakte sind in der Regel aus einer hochwertigen Kupferlegierung gefertigt und oberflächenveredelt, meist verzinnt. Die Verzinnung bietet eine exzellente Leitfähigkeit und schützt das Basismaterial effektiv vor Oxidation und Korrosion. Dies ist entscheidend für eine dauerhaft geringe Übergangswiderstand, selbst nach langer Betriebszeit und wiederholtem Stecken. Die Gestaltung der Kontakte ist auf eine sichere und niederimpedante Verbindung ausgelegt, um Signalverluste zu minimieren und eine optimale Signalintegrität über die gesamte Lebensdauer des Produkts zu gewährleisten.
FAQ – Häufig gestellte Fragen zu WAGO 733-338 – Print-Stiftleiste, Micro,RM 2,5, gerade, 8-pol.
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß, in diesem Fall 2,5 mm, bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Ein kleineres Rastermaß wie 2,5 mm ermöglicht eine höhere Kontaktdichte auf der Leiterplatte, was zu kompakteren Designs führt. Dies ist essenziell für moderne, miniaturisierte elektronische Geräte, bei denen jeder Millimeter zählt.
Ist die WAGO 733-338 für den Einsatz in rauen Umgebungen geeignet?
Ja, die Stiftleiste ist aus hochwertigen, thermisch und mechanisch belastbaren Materialien gefertigt. In Verbindung mit einem passenden, geschützten Gehäuse und unter Berücksichtigung der spezifischen Umgebungsbedingungen (Temperatur, Feuchtigkeit, chemische Einflüsse) bietet sie eine gute Robustheit für viele industrielle und anspruchsvolle Anwendungen.
Welche Arten von Signalen können über diese Stiftleiste übertragen werden?
Die Stiftleiste ist für die Übertragung sowohl von Stromversorgungs- als auch von Datensignalen konzipiert. Die Belastbarkeit (Nennstrom) und die Signalintegrität sind so ausgelegt, dass sie eine breite Palette von Anwendungen abdecken, von Niederspannungs-Sensorsignalen bis hin zu höheren Stromstärken, sofern die Leiterbahndimensionierung der Platine dies zulässt.
Wie unterscheidet sich die gerade Ausführung von anderen Varianten?
Die gerade Ausführung bezieht sich auf die Ausrichtung der Kontakte senkrecht zur Leiterplatte. Dies ist die gebräuchlichste Form und erleichtert die Montage und den Anschluss von Kabeln oder anderen Komponenten. Es gibt auch abgewinkelte Varianten, die für spezielle Leiterplattenlayouts oder Platzverhältnisse gewählt werden.
Benötige ich spezielles Werkzeug für die Montage auf der Leiterplatte?
Die Montage der Print-Stiftleiste selbst auf der Leiterplatte erfolgt durch Lötprozesse. Hierfür sind Standard-Lötausrüstung wie Lötstationen oder Wellenlötanlagen üblich. Die eigentliche Verbindung zwischen der Stiftleiste und der Gegenkomponente (sofern vorhanden) ist oft steckbar und erfordert kein spezielles Werkzeug.
Was bedeutet „Micro“ in der Produktbezeichnung?
Die Bezeichnung „Micro“ deutet auf die kompakte Bauform der Stiftleiste hin, insbesondere im Hinblick auf das geringe Rastermaß. Sie ist für Anwendungen optimiert, bei denen Platzersparnis eine wichtige Rolle spielt, und bietet dennoch die volle Funktionalität und Zuverlässigkeit von größeren Steckverbindern.
Welche Gegenstecker sind mit der WAGO 733-338 kompatibel?
Die WAGO 733-338 ist für die Aufnahme von Buchsenleisten oder anderen passenden Steckverbindern mit einem Rastermaß von 2,5 mm ausgelegt. Die genaue Kompatibilität hängt von der spezifischen Buchsenleiste ab, die in Bezug auf Pin-Anzahl und Ausführung übereinstimmen muss.
