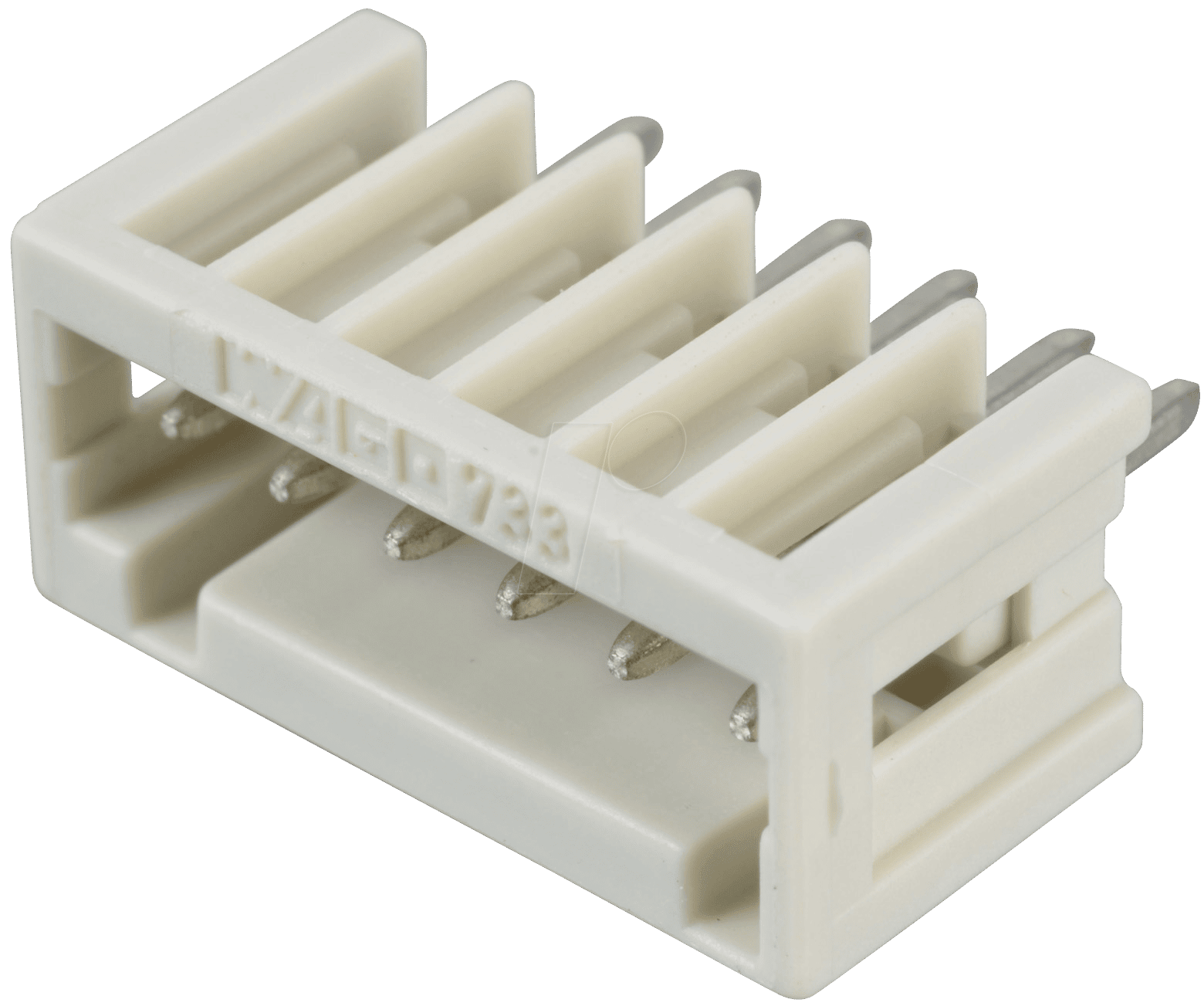

WAGO 733-336 – Print-Stiftleiste für Präzision und Zuverlässigkeit in Ihrer Elektronikentwicklung
Die WAGO 733-336 Print-Stiftleiste ist die ideale Lösung für Entwickler und Ingenieure, die eine stabile, sichere und platzsparende Verbindungslösung für ihre Leiterplatten benötigen. Dieses hochpräzise Bauteil ermöglicht eine zuverlässige Signalübertragung und vereinfacht den Montageprozess, wodurch kostspielige Fehler vermieden und die Effizienz in der industriellen Fertigung sowie im Prototypenbau gesteigert wird.
Überlegene Konnektivität: Warum WAGO 733-336 die bessere Wahl ist
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger standardisierten Steckerlösungen bietet die WAGO 733-336 entscheidende Vorteile. Die bewährte CAGE CLAMP® Verbindungstechnologie von WAGO garantiert eine wartungsfreie und vibrationssichere Kontaktierung. Dies reduziert Ausfallzeiten und gewährleistet eine dauerhaft hohe Verbindungsqualität, selbst unter anspruchsvollen Umgebungsbedingungen. Der geringe Platzbedarf der Micro-Stiftleiste mit einem Rastermaß von 2,5 mm ermöglicht eine dichte Bestückung von Leiterplatten, was gerade bei kompakten elektronischen Geräten von essenzieller Bedeutung ist. Die gerade Ausführung erleichtert zudem die Integration in bestehende oder neue Systemarchitekturen.
Produktdetails und Technische Spezifikationen
Die WAGO 733-336 Print-Stiftleiste zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus. Sie ist konzipiert für die direkte Montage auf Printplatten und ermöglicht die einfache und sichere Verbindung von Kabeln mit der Leiterplatte.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Serie | 733 |
| Anschlussart | Durchsteckmontage (THT – Through-Hole Technology) |
| Rastermaß | 2,5 mm |
| Anzahl der Polstellen | 6 |
| Ausrichtung | Gerade (vertikal zur Leiterplatte) |
| Anschlusstechnik | CAGE CLAMP® Stechverbindung |
| Maximaler Leiterquerschnitt (starr) | 0,5 mm² (AWG 20) |
| Maximaler Leiterquerschnitt (flexibel) | 0,5 mm² (AWG 20) |
| Maximaler Strom pro Pol | 6 A (abhängig von Umgebungstemperatur und Leiterquerschnitt) |
| Maximales Spannungsniveau | 160 V |
| Isolationsmaterial | Halogenfreies Polyamid (PA) |
| Leiterbahnschutz | Integrierter Schutz vor mechanischer Beschädigung der Leiterbahn durch Überlast |
| Temperaturbereich | -40 °C bis +105 °C (Standard-Betrieb) |
| Farbe | Hellgrau (typisch für WAGO-Komponenten zur besseren Unterscheidung) |
| Zulassungen | UL, VDE, CSA und weitere relevante Industrienormen für elektrische Bauteile |
Umfassende Vorteile der WAGO 733-336 Print-Stiftleiste
Die Integration der WAGO 733-336 Print-Stiftleiste in Ihre Designs bietet eine Vielzahl von Vorteilen, die über reine Funktionalität hinausgehen:
- Zeit- und Kosteneffizienz: Die einfache Steckverbindung eliminiert den Bedarf an aufwendigen Lötprozessen auf der Leiterplatte, was die Montagezeit signifikant reduziert und somit Produktionskosten senkt.
- Höchste Zuverlässigkeit: Die CAGE CLAMP® Technologie sorgt für eine kraftschlüssige und sichere Verbindung, die auch bei Vibrationen, Temperaturschwankungen oder mechanischer Belastung Bestand hat. Dies minimiert das Risiko von Kurzschlüssen und Systemausfällen.
- Platzoptimierung: Mit einem Rastermaß von nur 2,5 mm und der kompakten Bauweise ermöglicht die Stiftleiste eine sehr hohe Packungsdichte auf der Leiterplatte, was für die Miniaturisierung elektronischer Geräte unerlässlich ist.
- Flexibilität in der Anwendung: Die Stiftleiste ist für sowohl starre als auch flexible Leiter ausgelegt und unterstützt gängige Leiterquerschnitte, was eine breite Anwendbarkeit in verschiedenen Projekten und Branchen gewährleistet.
- Sicherheit und Normkonformität: Die Verwendung von halogenfreiem Polyamid als Isolationsmaterial erfüllt hohe Sicherheitsanforderungen und Brandschutzbestimmungen. Zahlreiche internationale Zulassungen bestätigen die Eignung für globale Märkte.
- Einfache Wartung und Reparatur: Austauschbare Kabelverbindungen vereinfachen Wartungsarbeiten und Reparaturen erheblich, da keine komplexe Löttechnik erforderlich ist.
- Sauberer Aufbau: Die gerade Ausführung und die präzise Kontaktierung tragen zu einem aufgeräumten und professionellen Design auf der Leiterplatte bei, was die Fehlersuche und spätere Modifikationen erleichtert.
Anwendungsbereiche und Einsatzszenarien
Die WAGO 733-336 Print-Stiftleiste findet breite Anwendung in einer Vielzahl von Branchen und Geräten, wo zuverlässige und platzsparende Verbindungen gefordert sind:
- Automatisierungstechnik: In Steuerungsgeräten, Sensorik und Aktorik, wo robuste und wartungsfreie Verbindungen unerlässlich sind.
- Gebäudeautomation: Für die Vernetzung von Sensoren, Aktoren und Steuerungseinheiten in smarten Gebäudesystemen.
- Klein- und Kompaktgeräte: In allen Bereichen, wo der Platz auf der Leiterplatte begrenzt ist, wie z.B. in medizinischen Geräten, Messinstrumenten oder Unterhaltungselektronik.
- Industrielle Stromversorgungen: Zur sicheren Anbindung von Stromversorgungskomponenten an Leiterplatten.
- Prototypenentwicklung und Laboranwendungen: Zur schnellen und zuverlässigen Realisierung von Schaltungsaufbauten.
- Signalübertragung mit geringem Platzbedarf: Überall dort, wo präzise und störungsarme Signalübertragung auf engstem Raum gewährleistet werden muss.
Die CAGE CLAMP® Technologie: Ein Garant für Langlebigkeit
Das Herzstück der WAGO 733-336 ist die patentierte CAGE CLAMP® Verbindungstechnologie. Diese Federspannklemme bietet gegenüber herkömmlichen Schraubklemmen eine überlegene Leistung. Der massive Kupferleiter wird in einen vorgespannten Käfig gedrückt. Diese Spannkraft bleibt über die Zeit konstant und passt sich geringfügigen thermischen Ausdehnungen des Leiters an. Dies verhindert ein „Loswackeln“ der Verbindung, wie es bei Schraubklemmen oft der Fall ist, und garantiert eine dauerhaft niedrige Übergangswiderstand. Die Installation ist denkbar einfach: Leiter abisolieren, einführen – fertig. Kein Werkzeug ist nötig, um den Leiter zu sichern, und die Entriegelung erfolgt ebenfalls mühelos mit einem einfachen Betätigungswerkzeug.
FAQs – Häufig gestellte Fragen zu WAGO 733-336 – Print-Stiftleiste, Micro,RM 2,5, gerade, 6-pol.
Kann die WAGO 733-336 Stiftleiste auch für sehr feine Leiter verwendet werden?
Ja, die WAGO 733-336 ist für Leiterquerschnitte bis 0,5 mm² (AWG 20) sowohl für massive als auch für feindrähtige Leiter ausgelegt. Dies deckt die meisten gängigen Anwendungen im Bereich der Signal- und Kleinleistungsübertragung ab.
Wie wird die WAGO 733-336 auf der Leiterplatte montiert?
Die Montage erfolgt über die Durchsteckmontage (THT). Die Anschlusspins der Stiftleiste werden durch die vorgebohrten Löcher auf der Leiterplatte gesteckt und anschließend auf der Unterseite der Platine verlötet. Dies gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung.
Welche Umgebungsbedingungen hält die WAGO 733-336 aus?
Die Stiftleiste ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C spezifiziert und eignet sich somit für eine Vielzahl von industriellen und Umgebungsanwendungen, wo Temperaturschwankungen auftreten können.
Ist die WAGO 733-336 für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Aufgrund der hohen Zuverlässigkeit der CAGE CLAMP® Technologie, der Verwendung von halogenfreien Materialien und der entsprechenden internationalen Zulassungen (wie z.B. VDE) ist die WAGO 733-336 für viele sicherheitsrelevante Anwendungen geeignet. Eine spezifische Prüfung und Freigabe durch den Anwender für die jeweilige Anwendung ist jedoch immer erforderlich.
Wie robust ist die Verbindung gegen Vibrationen?
Die CAGE CLAMP® Technologie ist explizit für ihre Vibrationsfestigkeit bekannt. Die Federspannung der Klemme kompensiert thermische Ausdehnungen und hält den Leiter auch unter starken Vibrationen sicher in Position, was sie ideal für anspruchsvolle Umgebungen macht.
Welche maximale Stromstärke kann die WAGO 733-336 verarbeiten?
Die maximale Strombelastbarkeit pro Pol beträgt 6 A. Diese Angabe ist jedoch abhängig von Faktoren wie der Umgebungstemperatur, dem verwendeten Leiterquerschnitt und der Art der Verdrahtung. Für kritische Anwendungen sollten diese Parameter stets im Einzelfall geprüft werden.
Ist die Stiftleiste auch in anderen Polzahlen oder Ausrichtungen erhältlich?
Ja, die Serie 733 von WAGO bietet eine breite Palette an Polzahlen und verschiedene Ausführungen (z.B. gewinkelt), um den spezifischen Anforderungen unterschiedlicher Projekte gerecht zu werden. Die hier beschriebene Variante ist spezifisch die 6-polige, gerade Ausführung.
