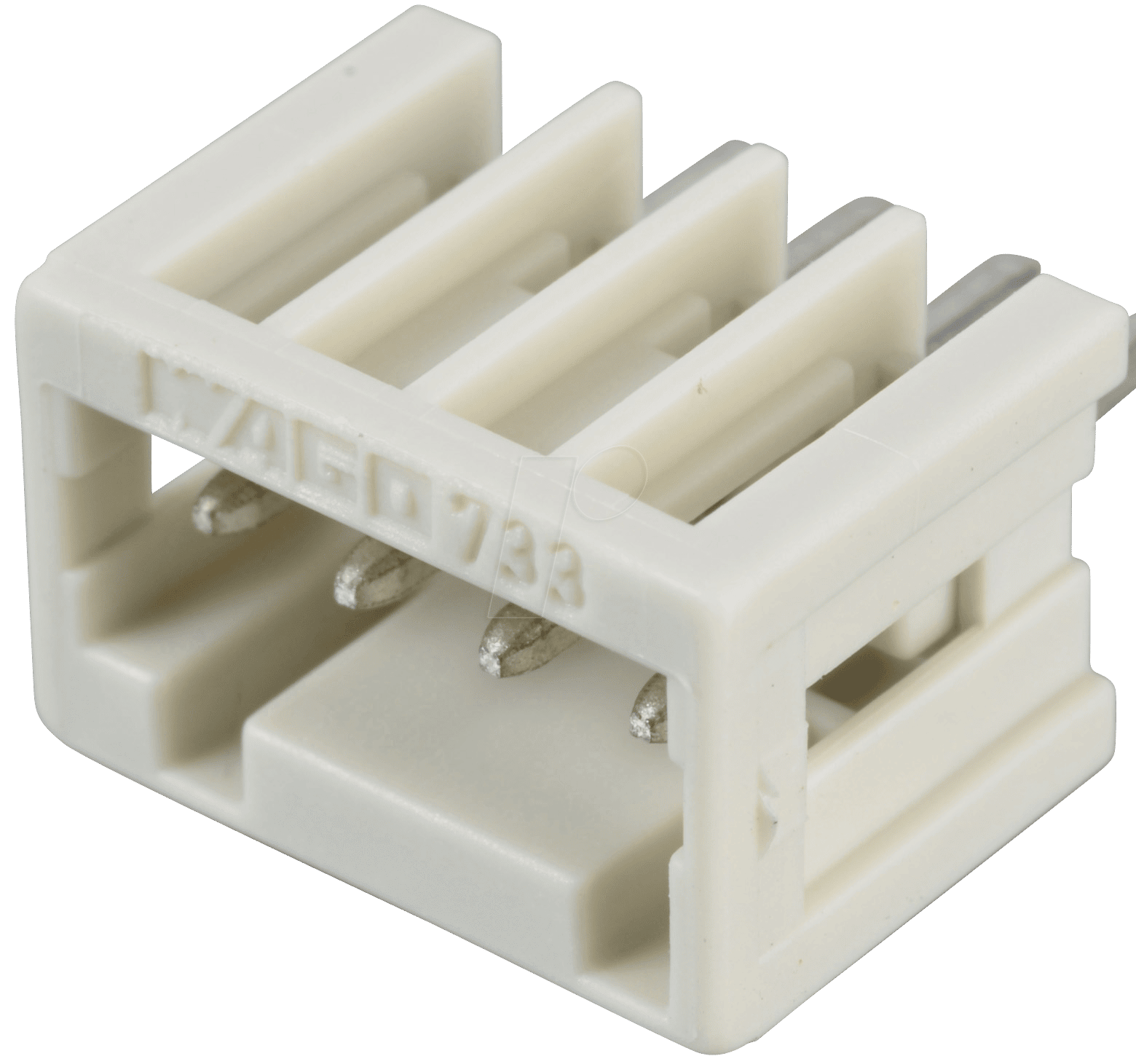

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: Die WAGO 733-334 Print-Stiftleiste
Die WAGO 733-334 Print-Stiftleiste ist die ideale Lösung für Ingenieure, Entwickler und versierte Bastler, die eine zuverlässige und platzsparende Steckverbindung für ihre Leiterplatten benötigen. Sie löst das Problem der sicheren und effizienten Signalübertragung in kompakten elektronischen Geräten, indem sie eine robuste und einfach zu handhabende Schnittstelle bietet, die sich nahtlos in Ihre Platine integriert.
Überlegene Leistung und Zuverlässigkeit im Detail
Die WAGO 733-334 Print-Stiftleiste setzt neue Maßstäbe in puncto Leistungsfähigkeit und Zuverlässigkeit, insbesondere im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Stecksystemen. Ihr durchdachtes Design und die hochwertige Verarbeitung garantieren eine stabile Signalübertragung, minimieren Übergangswiderstände und erhöhen die Lebensdauer Ihrer elektronischen Schaltungen. Die kompakte Bauform, gekennzeichnet durch einen Rastermaß von 2,5 mm, ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was sie zur optimalen Wahl für Miniaturisierungsprojekte macht.
Technische Exzellenz und Anwendungsbereiche
Diese gerade, 4-polige Print-Stiftleiste aus der Micro-Serie von WAGO zeichnet sich durch eine Reihe herausragender technischer Merkmale aus, die sie für eine Vielzahl von anspruchsvollen Anwendungen prädestinieren:
- Präzisionsgefertigte Kontakte: Die Kontakte sind aus hochwertiger Kupferlegierung gefertigt und galvanisch verzinnt, um Korrosionsbeständigkeit und hervorragende elektrische Leitfähigkeit zu gewährleisten. Dies minimiert Energieverluste und sorgt für eine klare Signalübertragung.
- Sicherer Rastmechanismus: Die Stiftleiste verfügt über einen robusten Rastmechanismus, der eine sichere und wackelfreie Verbindung mit der Gegenstelle gewährleistet. Dies ist entscheidend für Anwendungen, bei denen Vibrationen auftreten können.
- Hohe Temperaturbeständigkeit: Gefertigt aus thermoplastischem Material mit hoher Wärmeformbeständigkeit, hält die WAGO 733-334 extremen Temperaturen stand, was ihre Einsatzfähigkeit in anspruchsvollen Umgebungen sicherstellt.
- Kompakte Bauform: Das schmale Profil und das geringe Rastermaß von 2,5 mm ermöglichen eine effiziente Raumnutzung auf der Leiterplatte und erlauben die Realisierung kompakterer Geräte.
- Einfache Montage: Die Print-Stiftleiste lässt sich einfach auf die Leiterplatte löten und bietet dank ihrer klaren Pin-Anordnung eine fehlerfreie Bestückung.
- Vielseitige Einsatzmöglichkeiten: Ob in der Industrieautomatisierung, der Medizintechnik, der Unterhaltungselektronik oder im Modellbau – die WAGO 733-334 findet überall dort Anwendung, wo eine zuverlässige und kompakte Strom- und Signalübertragung gefordert ist.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Serie | Micro |
| Hersteller | WAGO |
| Artikelnummer | 733-334 |
| Polzahl | 4 |
| Rastermaß | 2,5 mm |
| Bauform | Gerade |
| Anschlussrichtung | Leiterplattenmontage |
| Isolationsmaterial | Thermoplast, halogenfrei, hohe Wärmeformbeständigkeit |
| Kontaktmaterial | Kupferlegierung, galvanisch verzinnt |
| Max. Strombelastbarkeit (pro Pol, bei Nennspannung) | Ausgelegt für typische Anwendungen im Bereich von 3-5A, abhängig von Leiterbahnbreite und Umgebungstemperatur. Präzise Werte gemäß Datenblatt des jeweiligen Steckpartners zu beachten. |
| Max. Spannungsfestigkeit | Gemäß relevanter Normen für 2,5 mm Rastermaß, typischerweise um die 100-250V AC/DC, abhängig von der spezifischen Ausführung und den Prüfbedingungen. |
| Temperaturbereich | -40 °C bis +105 °C (abhängig von Isolationsmaterial und mechanischer Belastung) |
| Schutzart (mit passendem Stecker) | Typischerweise IP20 für die einzelne Stiftleiste. Mit geeigneter Gegenstelle kann eine höhere Schutzart erreicht werden. |
Montage und Handhabung
Die Montage der WAGO 733-334 Print-Stiftleiste auf Ihrer Leiterplatte ist ein unkomplizierter Prozess, der höchste Präzision erfordert. Nach dem Aufbringen von Lotpaste in die vorgesehenen Lötpads auf der Leiterplatte wird die Stiftleiste präzise positioniert. Anschließend erfolgt der Lötprozess, entweder manuell oder mittels Reflow-Lötverfahren, je nach Komplexität Ihrer Produktionsumgebung. Die gerade Ausführung erleichtert die Bestückung und ermöglicht eine klare Kabelzuführung. Achten Sie bei der Auswahl der Gegenstelle auf die Kompatibilität des Rastermaßes und der Polzahl, um eine optimale elektrische Verbindung zu gewährleisten.
Langlebigkeit und Robustheit für dauerhafte Leistung
Die Konstruktion der WAGO 733-334 Print-Stiftleiste ist auf maximale Langlebigkeit ausgelegt. Das verwendete hochwertige Thermoplast-Isolationsmaterial bietet nicht nur eine exzellente elektrische Isolation, sondern zeichnet sich auch durch hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen aus. Die präzise gefertigten Kontakte aus galvanisch verzinntem Kupfer minimieren den Verschleiß bei wiederholtem Stecken und ziehen und gewährleisten über die gesamte Lebensdauer hinweg eine stabile und verlustarme Signalübertragung. Diese Robustheit macht die WAGO 733-334 zur idealen Wahl für Anwendungen, bei denen Zuverlässigkeit unter widrigen Bedingungen entscheidend ist.
Anbindung an verschiedene Systeme
Die 4-polige WAGO 733-334 Print-Stiftleiste dient als universeller Anschluss für eine Vielzahl von Gegensteckern und Modulen. Durch ihr standardisiertes Rastermaß von 2,5 mm und die gerade Ausführung ist sie kompatibel mit einer breiten Palette von Steckverbindern, die für diese Spezifikationen ausgelegt sind. Dies ermöglicht Ihnen eine flexible Systemintegration und gewährleistet, dass Sie die passende Lösung für Ihre spezifischen Anforderungen finden können. Die klare und eindeutige Pin-Belegung der 4 Pole vereinfacht zudem die Fehlersuche und Inbetriebnahme.
Anwendungsbereiche und Branchenlösungen
Die WAGO 733-334 Print-Stiftleiste findet aufgrund ihrer Zuverlässigkeit, Kompaktheit und Leistungsfähigkeit breite Anwendung in zahlreichen Schlüsselindustrien:
- Industrieautomation: Zur Anbindung von Sensoren, Aktoren und Steuergeräten an SPS-Systeme und Bedienpanels, wo höchste Zuverlässigkeit gefordert ist.
- Automobilindustrie: In Steuergeräten und Bordelektronik für die sichere Übertragung von Daten und Steuersignalen in einer vibrierenden und temperaturempfindlichen Umgebung.
- Medizintechnik: In diagnostischen Geräten und medizinischen Überwachungssystemen, wo Ausfallsicherheit und präzise Signalübertragung essenziell sind.
- Erneuerbare Energien: In Wechselrichtern und Energiemanagementsystemen, wo eine robuste Verbindung unter variierenden Umweltbedingungen benötigt wird.
- Unterhaltungselektronik: Zur Verbindung von internen Modulen in leistungsstarken Audio-/Videogeräten oder Spielkonsolen.
- Modellbau und Prototyping: Für anspruchsvolle Projekte, bei denen eine zuverlässige und einfach zu handhabende Verbindungslösung gesucht wird.
FAQ – Häufig gestellte Fragen zu WAGO 733-334 – Print-Stiftleiste, Micro,RM 2,5, gerade, 4-pol.
Welche Art von Gegenstecker wird für die WAGO 733-334 benötigt?
Für die WAGO 733-334 Print-Stiftleiste werden passende Gegenstecker mit einem Rastermaß von 2,5 mm und 4 Polen benötigt. WAGO bietet hierfür eine Auswahl an kompatiblen Steckverbinderfamilien an, die für diese Spezifikation ausgelegt sind. Achten Sie auf die genaue Artikelnummer des Steckpartners, um eine vollständige Kompatibilität zu gewährleisten.
Ist die WAGO 733-334 für hohe Stromstärken geeignet?
Die WAGO 733-334 Print-Stiftleiste ist für typische Anwendungen im Bereich von 3-5 Ampere pro Pol ausgelegt. Die tatsächliche Strombelastbarkeit hängt jedoch stark von Faktoren wie der Breite und Dicke der Leiterbahnen auf Ihrer Leiterplatte, der Umgebungsstemperatur und der zulässigen Erwärmung ab. Konsultieren Sie immer das Datenblatt des entsprechenden Steckpartners und Ihre Anwendungsanforderungen, um sicherzustellen, dass die gewählte Lösung ausreichend dimensioniert ist.
Kann die Print-Stiftleiste auch in feuchten Umgebungen eingesetzt werden?
Die Print-Stiftleiste selbst ist nicht für den direkten Einsatz in feuchten Umgebungen konzipiert. Die Isolationsmaterialien bieten jedoch eine gute Beständigkeit gegenüber normaler Luftfeuchtigkeit. Für Anwendungen in Umgebungen mit hoher Feuchtigkeit oder potenzieller Kondensation empfehlen wir den Einsatz von geeigneten Gegensteckern mit einer entsprechenden Schutzart (z.B. IP67) und gegebenenfalls eine nachträgliche Vergussmasse zum Schutz der gesamten Verbindung.
Welche Vorteile bietet das Rastermaß von 2,5 mm?
Das Rastermaß von 2,5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Dies ist besonders vorteilhaft für die Miniaturisierung von elektronischen Geräten, bei denen jeder Millimeter an Platz zählt. Es erlaubt die Integration einer größeren Anzahl von Anschlusspunkten auf kleinem Raum, ohne die Signalintegrität zu beeinträchtigen.
Wie ist die elektrische Isolation der WAGO 733-334 gewährleistet?
Die elektrische Isolation wird durch das hochwertige Thermoplast-Isolationsmaterial gewährleistet, welches eine hohe Durchschlagsfestigkeit und eine gute Trennung zwischen den einzelnen Kontakten sicherstellt. Das Material ist zudem halogenfrei und verfügt über eine hohe Wärmeformbeständigkeit, was zur Sicherheit und Langlebigkeit der Verbindung beiträgt.
Ist die WAGO 733-334 RoHS-konform?
Ja, WAGO legt großen Wert auf die Einhaltung von Umweltstandards. Die WAGO 733-334 Print-Stiftleiste ist gemäß der RoHS-Richtlinie (Restriction of Hazardous Substances) konform. Dies bedeutet, dass sie keine der in der Richtlinie aufgeführten schädlichen Substanzen in den zulässigen Grenzwerten überschreitet.
Kann die Print-Stiftleiste manuell gelötet werden?
Ja, die WAGO 733-334 Print-Stiftleiste kann sowohl manuell als auch mittels automatisierter Lötverfahren wie Reflow-Löten montiert werden. Bei der manuellen Lötung ist darauf zu achten, dass die Löttemperatur und die Einwirkzeit die Spezifikationen des Isolationsmaterials nicht überschreiten, um eine Beschädigung zu vermeiden.
