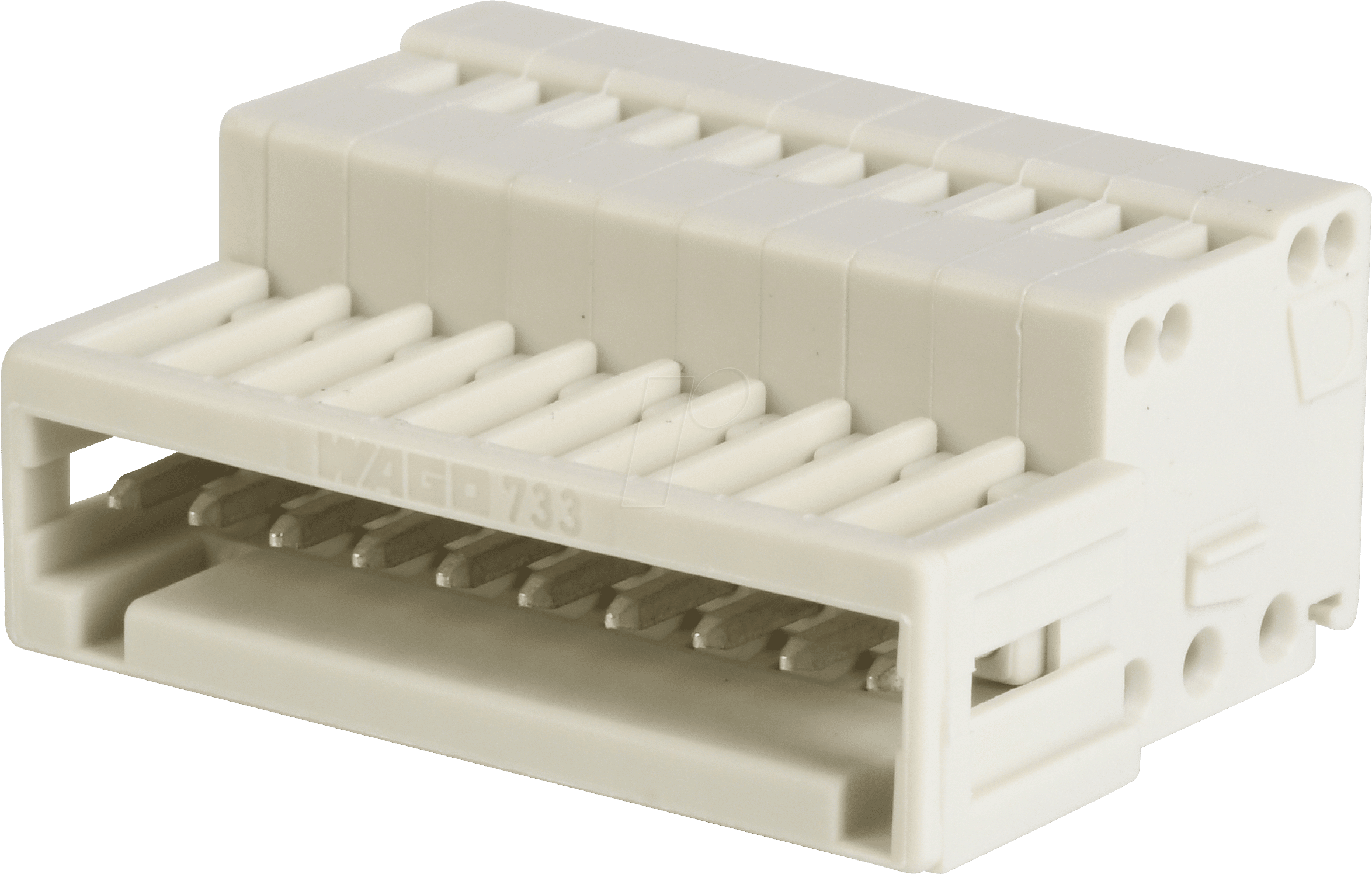

Präzise Verbindungen für anspruchsvolle Elektronikanwendungen: WAGO 733-210 – CAGE-CLAMP Stiftleiste
Die WAGO 733-210 – CAGE-CLAMP Stiftleiste ist die ultimative Lösung für Ingenieure und Techniker, die eine zuverlässige, kompakte und schnell zu realisierende Steckverbindung in der Elektronikentwicklung und -fertigung benötigen. Sie adressiert die Notwendigkeit einer sicheren und wartungsarmen elektrischen Verbindung, insbesondere in platzbeschränkten Umgebungen, wo herkömmliche Lötverbindungen oder schwere Schraubklemmen nicht praktikabel sind.
Überlegene Technologie: Der CAGE-CLAMP-Mechanismus
Im Kern der überlegenen Leistung der WAGO 733-210 Stiftleiste steht der bahnbrechende CAGE-CLAMP-Anschlussmechanismus. Im Gegensatz zu herkömmlichen Federklemmen, die anfällig für Ermüdung und Verlust der Klemmkraft über die Zeit sind, bietet der CAGE-CLAMP einen konstanten Anpressdruck, der auch unter schwierigen Umgebungsbedingungen wie Vibrationen und Temperaturschwankungen Bestand hat. Dies eliminiert die Notwendigkeit wiederholten Nachziehens, was die Wartungskosten senkt und die Zuverlässigkeit Ihrer Systeme erhöht. Die einfache und werkzeuglose Verdrahtung beschleunigt Montageprozesse signifikant und reduziert das Risiko von Bedienfehlern.
Maximale Effizienz auf kleinstem Raum
Die WAGO 733-210 Stiftleiste ist speziell für Anwendungen konzipiert, bei denen jeder Millimeter zählt. Mit ihrer Micro-Bauform und einem Rastermaß von nur 2,5 mm ermöglicht sie eine extrem dichte Bestückung von Leiterplatten und Anschlussbereichen. Die 10-polige Ausführung bietet dabei eine hohe Anschlussdichte bei minimalem Platzbedarf, was sie zur idealen Wahl für kompakte Geräte, mobile Elektronik, Sensorik und Aktuatorik macht.
Vorteile der WAGO 733-210 – CAGE-CLAMP Stiftleiste
- Sicherheit und Zuverlässigkeit: Der CAGE-CLAMP-Mechanismus garantiert eine dauerhaft sichere und vibrationsfeste Kontaktierung, die eine Lösung für die Herausforderungen von Standardklemmen darstellt.
- Schnelle und einfache Montage: Werkzeuglose Verdrahtung reduziert Montagezeiten und senkt Fehlerquoten im Vergleich zu Löt- oder Schraubverbindungen.
- Kompakte Bauform: Das Micro-Rastermaß von 2,5 mm und die geringe Bauhöhe maximieren die Bestückungsdichte auf Leiterplatten und in Gehäusen.
- Hohe Anschlussdichte: Die 10-polige Konfiguration ermöglicht die Anbindung mehrerer Signal- oder Steuerleitungen auf kleinstem Raum.
- Wartungsarmut: Die konstante Klemmkraft des CAGE-CLAMP-Systems macht wiederholtes Nachziehen überflüssig, was die Lebensdauer Ihrer Installationen verlängert.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in der Automatisierungstechnik, im Maschinenbau, der Gebäudeautomation und der Medizintechnik.
- Robustheit: Hochwertige Materialien und die bewährte WAGO-Qualität gewährleisten Langlebigkeit auch unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen im Detail
Die WAGO 733-210 – CAGE-CLAMP Stiftleiste zeichnet sich durch ihre präzise Konstruktion und die Verwendung hochwertiger Materialien aus, um höchste Leistung und Zuverlässigkeit zu gewährleisten.
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Produkttyp | Stiftleiste für Leiterplattenmontage |
| Anschlusstechnik | CAGE-CLAMP® 24V |
| Polzahl | 10 |
| Rastermaß (Abstand der Anschlussstellen) | 2,5 mm |
| Bauform | Micro (kompakte Bauhöhe) |
| Leiterquerschnitt, flexibel | 0,08 mm² – 0,75 mm² (AWG 28 – AWG 20) |
| Leiterquerschnitt, starr | 0,14 mm² – 0,75 mm² (AWG 26 – AWG 20) |
| Max. Strombelastbarkeit | 8 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Nennspannung | 250 V |
| Isolationsmaterial | Hochtemperatur-Kunststoff (z.B. PA-GF oder ähnliches für hohe thermische und mechanische Beständigkeit) |
| Kontaktmaterial | Kupferlegierung, verzinnt (für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | -40 °C bis +105 °C (typischer Bereich für Hochleistungskunststoffe) |
| Schutzart | Nicht direkt spezifiziert, aber durch geschlossene Bauform und gute Kontakteigenschaften wird Schutz gegen Staub und Berührung erreicht. |
| Einsatzgebiete | Leiterplattenverdrahtung in Klein- und Kompaktgeräten, Sensorik, Aktuatorik, Automatisierungstechnik, Telekommunikation, Medizintechnik. |
Optimale Anwendungsbereiche für höchste Zuverlässigkeit
Die WAGO 733-210 – CAGE-CLAMP Stiftleiste ist prädestiniert für eine Vielzahl von industriellen und technologischen Szenarien, in denen höchste Anforderungen an Zuverlässigkeit, Platzersparnis und einfache Handhabung gestellt werden. Ihre Micro-Bauweise mit einem Rastermaß von 2,5 mm ermöglicht eine äußerst effiziente Nutzung des verfügbaren Bauraums. Dies ist entscheidend in der Entwicklung von kompakten Steuerungen für die Gebäudeautomation, wo enge Platzverhältnisse die Regel sind, oder in der Sensorik und Aktuatorik für industrielle Maschinen, wo viele Signale auf kleinem Raum zusammengeführt werden müssen.
Auch in der Telekommunikationsbranche, wo eine hohe Dichte an Verbindungen für die Datenübertragung unerlässlich ist, spielt die WAGO 733-210 ihre Stärken aus. Die robuste CAGE-CLAMP-Verbindungstechnik minimiert das Risiko von Ausfällen durch Vibrationen und Temperaturschwankungen, was für die unterbrechungsfreie Funktion kritischer Systeme von größter Bedeutung ist. Weiterhin ist sie eine ideale Lösung für die Medizintechnik, wo Zuverlässigkeit und Sterilisierbarkeit (je nach Materialauswahl) eine hohe Priorität haben. Die einfache und werkzeuglose Montage reduziert zudem die Fehleranfälligkeit bei der Installation und Wartung.
FAQ – Häufig gestellte Fragen zu WAGO 733-210 – CAGE-CLAMP Stiftleiste, Micro, RM 2,5, 10-polig
Was ist der Hauptvorteil des CAGE-CLAMP-Anschlusses gegenüber herkömmlichen Schraubklemmen?
Der Hauptvorteil des CAGE-CLAMP-Anschlusses liegt in seiner Fähigkeit, einen konstanten und selbstnachstellenden Anpressdruck auf den Leiter auszuüben. Dies verhindert das Lockern der Verbindung durch Vibrationen oder thermische Zyklen, was bei Schraubklemmen oft ein Problem darstellt und regelmäßiges Nachziehen erfordert. Die CAGE-CLAMP-Technologie sorgt für eine dauerhaft sichere und wartungsarme Verbindung.
Für welche Leiterquerschnitte ist die WAGO 733-210 Stiftleiste geeignet?
Die WAGO 733-210 ist für flexible Leiterquerschnitte von 0,08 mm² bis 0,75 mm² (AWG 28 bis AWG 20) sowie für starre Leiter von 0,14 mm² bis 0,75 mm² (AWG 26 bis AWG 20) ausgelegt. Dies deckt eine breite Palette von Signalleitungen und dünneren Stromversorgungsleitern ab.
Ist eine Werkzeuglose Verdrahtung wirklich so einfach und sicher?
Ja, die Verdrahtung mit dem CAGE-CLAMP-System ist bemerkenswert einfach und sicher. Ein einfacher Druck auf den Betätigungshebel öffnet die Klemme, wodurch der abisolierte Leiter einfach eingeführt werden kann. Beim Loslassen des Hebels schließt sich die Klemme sicher um den Leiter und gewährleistet einen stabilen Kontakt.
Welche maximale Stromstärke kann die WAGO 733-210 verarbeiten?
Die maximale Strombelastbarkeit beträgt 8 Ampere. Dies ist jedoch abhängig vom verwendeten Leiterquerschnitt und der Umgebungstemperatur. Für Anwendungen mit höheren Stromanforderungen sollten entsprechende Dimensionierungen und Kühlungsbetrachtungen durchgeführt werden.
Kann diese Stiftleiste auch in Umgebungen mit hohen Temperaturen eingesetzt werden?
Dank des verwendeten Hochtemperatur-Kunststoffs ist die WAGO 733-210 für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt, was sie für viele industrielle und anspruchsvolle Umgebungen geeignet macht. Die genauen Grenzen sind jedoch von den spezifischen Umgebungsbedingungen abhängig.
Was bedeutet das Rastermaß von 2,5 mm genau?
Das Rastermaß von 2,5 mm gibt den Abstand zwischen den Mittelpunkten zweier benachbarter Anschlussstellen auf der Leiterplatte an. Ein kleineres Rastermaß ermöglicht eine höhere Dichte von Anschlüssen auf begrenztem Raum, was die WAGO 733-210 zu einer idealen Wahl für kompakte Elektronik macht.
Ist die WAGO 733-210 mit anderen Herstellerprodukten kompatibel?
Aufgrund des spezifischen CAGE-CLAMP-Anschlussmechanismus und der proprietären Bauform ist die WAGO 733-210 nicht direkt mit Produkten anderer Hersteller kompatibel, die auf unterschiedliche Verbindungstechnologien setzen. Sie ist optimal auf das WAGO-Stecksystem abgestimmt.
