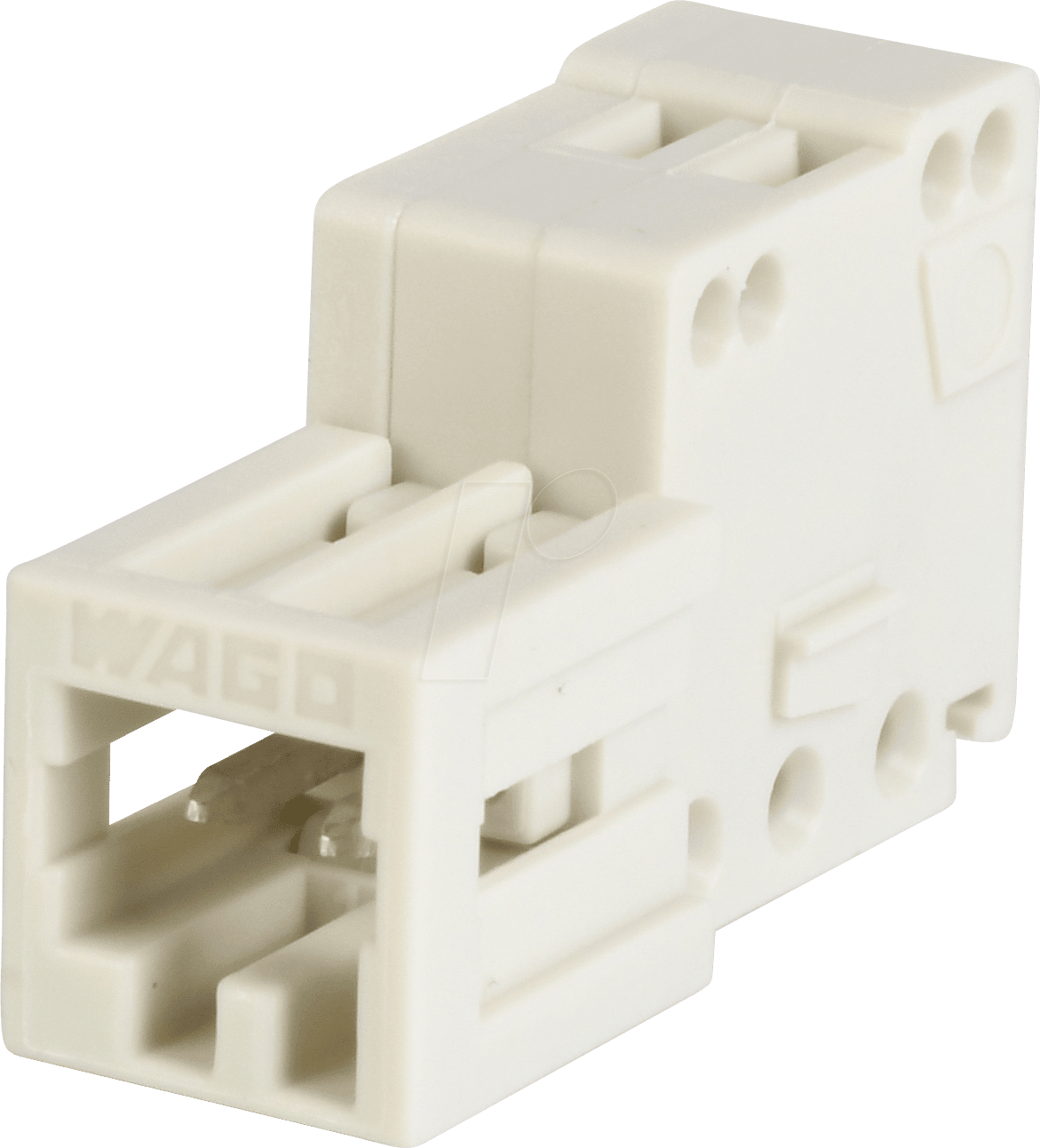

WAGO 733-202 – Die CAGE-CLAMP Stiftleiste für präzise Verbindungen in Mikrosystemen
Die WAGO 733-202 CAGE-CLAMP Stiftleiste mit Micro-Abstand von 2,5 mm und 2 Polen ist die optimale Lösung für Ingenieure, Entwickler und Fachinstallateure, die höchste Präzision und Zuverlässigkeit bei der Verdrahtung kompakter elektronischer Geräte benötigen. Sie löst das Problem der platzsparenden und sicheren elektrischen Verbindung in anspruchsvollen Umgebungen, wo Standardlösungen an ihre Grenzen stoßen. Ideal für den Einsatz in der Automatisierungstechnik, Medizintechnik, Mess- und Regelungstechnik sowie in allen Anwendungen mit begrenztem Bauraum.
Überlegene Verbindungstechnik: Der WAGO CAGE-CLAMP Vorteil
Die WAGO 733-202 Stiftleiste setzt neue Maßstäbe in Sachen Montagefreundlichkeit und mechanischer Belastbarkeit. Im Gegensatz zu herkömmlichen Lötverbindungen oder Schraubklemmen, die anfällig für Vibrationen sind und eine aufwendigere Installation erfordern, bietet die patentierte CAGE-CLAMP®-Federklemme von WAGO eine werkzeuglose, sichere und dauerhaft kontaktiere Verbindung. Dies reduziert Fehlerquellen während der Installation und Wartung erheblich und gewährleistet eine Langlebigkeit, die bei vielen Standardlösungen unerreicht bleibt. Die kompakte Bauweise mit einem Pin-Abstand von nur 2,5 mm ermöglicht zudem eine extrem hohe Kontaktdichte auf kleinstem Raum.
Herausragende Eigenschaften und Vorteile
- Maximale Kontaktsicherheit: Die CAGE-CLAMP®-Technologie sorgt für eine vibrationsfeste und zuverlässige elektrische Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Platzsparende Konstruktion: Mit einem Leiterplatten-Rastermaß (RM) von nur 2,5 mm und der Micro-Bauform ist diese Stiftleiste prädestiniert für den Einsatz in hochintegrierten elektronischen Schaltungen und auf engstem Raum.
- Werkzeuglose Montage: Die einfache und schnelle Bestückung der Leiterplatte sowie die direkte Aufnahme von Litzen oder eindrähtigen Leitern ohne Spezialwerkzeug minimieren den Zeitaufwand und erhöhen die Effizienz.
- Hohe Strombelastbarkeit: Trotz ihrer kompakten Größe bietet die WAGO 733-202 eine beachtliche Strombelastbarkeit, die für viele Anwendungen im Bereich der Mikroelektronik ausreichend ist.
- Robuste Materialqualität: Hochwertige Kunststoffe und präzise gefertigte Kontakte gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen in industriellen und spezialisierten elektronischen Geräten, wo Zuverlässigkeit und Effizienz entscheidend sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | CAGE-CLAMP® Stiftleiste |
| Hersteller | WAGO |
| Modell | 733-202 |
| Polzahl | 2 |
| Rastermaß (RM) | 2,5 mm |
| Bauform | Micro |
| Anschlussart (Primär) | CAGE-CLAMP® Federklemme |
| Max. Leiterquerschnitt (massiv/feindrähtig) | 0,5 mm² (AWG 22) |
| Max. Dauerstrom (Anwendungsspezifisch) | Typischerweise bis zu 6 A, abhängig von Umgebungsbedingungen und Leiterquerschnitt |
| Bemessungsspannung (Anwendungsspezifisch) | Typischerweise bis zu 160 V, abhängig von Normen und Einsatzgebiet |
| Isolationsmaterial | Hochleistungskunststoff (z.B. Polyamid PA), halogenfrei |
| Kontaktmaterial | Kupferlegierung, oberflächenveredelt (z.B. verzinnt) |
| Farbe | Hellgrau / Natur |
| Montageart | Lötbar auf Leiterplatte |
| Betriebstemperatur | Typischerweise -40 °C bis +85 °C |
| Schutzart (bei Bestückung) | Anwendungsspezifisch, die Stiftleiste selbst bietet Basisschutz |
| Zulassungen | IECEx, ATEX, UL, CSA (Details je nach spezifischer Produktvariante und Anwendung) |
Präzision in der Anwendung: Einsatzgebiete der WAGO 733-202
Die WAGO 733-202 CAGE-CLAMP Stiftleiste ist ein Synonym für Präzision und Zuverlässigkeit in anspruchsvollen elektrischen Verbindungen. Ihre Mikrobauform und das feine Rastermaß von 2,5 mm eröffnen vielfältige Einsatzmöglichkeiten, wo Platzmangel und höchste Anforderungen an die Verbindungsqualität herrschen. In der industriellen Automatisierung ermöglicht sie die kompakte Verdrahtung von Sensoren, Aktoren und Steuergeräten in Schaltschränken und dezentralen Systemen. Die Medizintechnik profitiert von der zuverlässigen und fehlerfreien Verbindung in diagnostischen Geräten und mobilen Gesundheitssystemen, wo absolute Sicherheit und Langlebigkeit unerlässlich sind. Auch in der Mess- und Regelungstechnik, bei der Entwicklung von Laborgeräten, Analysetechnik und Prüfaufbauten, spielt die präzise Signalübertragung eine entscheidende Rolle, die durch die WAGO 733-202 gewährleistet wird. Des Weiteren findet sie Anwendung in der Unterhaltungselektronik, bei der Entwicklung von Kommunikationssystemen und in der Gebäudeautomation, wo eine dichte und zuverlässige Verschaltung von Komponenten gefragt ist.
Häufig gestellte Fragen (FAQ) – WAGO 733-202 – CAGE-CLAMP Stiftleiste, Micro, RM 2,5, 2-polig
Was ist der Hauptvorteil der CAGE-CLAMP®-Technologie gegenüber anderen Verbindungsmethoden?
Der Hauptvorteil der CAGE-CLAMP®-Technologie liegt in ihrer vibrationsfesten und werkzeuglosen Montage. Im Gegensatz zu Schraubklemmen, die sich durch Vibrationen lockern können, sorgt die Federklemme für eine dauerhaft zuverlässige elektrische Verbindung. Lötverbindungen erfordern zudem mehr Zeit und sind anfälliger für thermische Belastungen.
Für welche Arten von Leitern ist die WAGO 733-202 geeignet?
Die WAGO 733-202 CAGE-CLAMP® Stiftleiste ist für eindrähtige und feindrähtige Leiter mit einer maximalen Querschnittsgröße von 0,5 mm² (AWG 22) ausgelegt. Die Federklemme nimmt diese Leiter schnell und sicher auf, ohne dass ein Werkzeug benötigt wird.
Ist die Stiftleiste auch für Anwendungen mit hohen Temperaturen geeignet?
Die WAGO 733-202 ist für einen typischen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Für spezifische Hochtemperaturanwendungen sollten jedoch die genauen Datenblätter und Zulassungen des Herstellers konsultiert werden, da die Umgebungstemperatur die Lebensdauer und Leistung beeinflussen kann.
Kann die WAGO 733-202 in explosionsgefährdeten Bereichen eingesetzt werden?
WAGO bietet für viele ihrer Produkte, einschließlich CAGE-CLAMP®-Klemmen, Varianten mit entsprechenden Zulassungen für explosionsgefährdete Bereiche (z.B. ATEX, IECEx). Ob die spezifische Produktvariante 733-202 für Ihren Anwendungsfall in explosionsgefährdeten Bereichen geeignet ist, entnehmen Sie bitte den detaillierten Produktzertifikaten und Zulassungen des Herstellers.
Wie wird die WAGO 733-202 auf der Leiterplatte befestigt?
Die WAGO 733-202 ist eine Löt-Stiftleiste. Die Anschlusspins werden durch die Durchsteck- oder Oberflächenmontage-Lochbohrungen der Leiterplatte geführt und anschließend verlötet, um eine dauerhafte mechanische und elektrische Verbindung zur Leiterplatte herzustellen.
Welche Vorteile bietet das geringe Rastermaß von 2,5 mm?
Das geringe Rastermaß von 2,5 mm ermöglicht eine sehr hohe Kontaktdichte auf kleinster Fläche. Dies ist entscheidend für den Einsatz in kompakten elektronischen Geräten, wo Bauraum limitiert ist und dennoch viele elektrische Verbindungen realisiert werden müssen. Es trägt maßgeblich zur Miniaturisierung von Schaltungen bei.
Ist die Stiftleiste halogenfrei?
In der Regel werden moderne WAGO Produkte, einschließlich der 733er Serie, aus halogenfreien Kunststoffen gefertigt, um den Anforderungen bezüglich Brandschutz und Umweltverträglichkeit gerecht zu werden. Für exakte Angaben zu diesem spezifischen Produkt konsultieren Sie bitte das technische Datenblatt.
