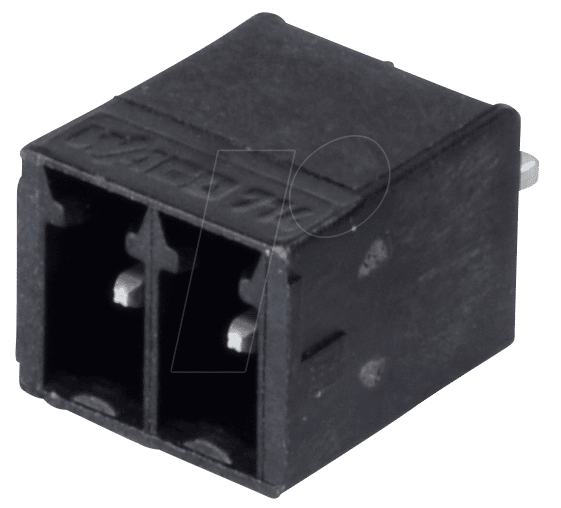

Zuverlässige und Platzsparende Verbindungen mit der WAGO 714-132 Stiftleiste
Die WAGO 714-132 Stiftleiste mit 3,5 mm Rastermaß und 2 Polen ist die ideale Lösung für Elektrofachkräfte und Anlagenbauer, die eine sichere und effiziente Verbindungstechnik für ihre Projekte benötigen. Sie vereinfacht die Verdrahtung in beengten Platzverhältnissen und minimiert das Risiko von Fehlverbindungen, was zu einer höheren Zuverlässigkeit und reduzierten Montagezeiten führt.
Präzision und Sicherheit für anspruchsvolle Anwendungen
Die WAGO 714-132 Stiftleiste zeichnet sich durch ihre erstklassige Verarbeitung und durchdachte Konstruktion aus, die sie zu einer überlegenen Wahl gegenüber herkömmlichen Klemmverbindern macht. Das präzise Rastermaß von 3,5 mm ermöglicht eine hohe Packungsdichte, während die steckbare Bauform eine einfache und sichere Montage sowie Demontage gestattet. Dies ist besonders vorteilhaft in Bereichen, in denen schnelle Änderungen oder Wartungsarbeiten erforderlich sind. Die robuste Bauweise und die hochwertigen Materialien garantieren eine langlebige und zuverlässige elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
Vorteile der WAGO 714-132 Stiftleiste
- Hohe Anschlussdichte: Das kompakte 3,5 mm Rastermaß erlaubt die Aufnahme vieler Anschlusspunkte auf engstem Raum, ideal für Schaltschrankbau und kompakte Steuerungen.
- Einfache Montage und Wartung: Die steckbare Technologie ermöglicht schnelles und werkzeugloses Verbinden und Trennen, was die Effizienz bei Installation und Instandhaltung erhöht.
- Fehlervermeidung: Die eindeutige Kodierbarkeit und die sichere Rastung minimieren das Risiko von Verdrahtungsfehlern.
- Hervorragende elektrische Eigenschaften: Hochwertige Kontaktmaterialien und eine stabile Bauweise gewährleisten geringe Übergangswiderstände und eine sichere Stromübertragung.
- Robustheit und Langlebigkeit: Gefertigt aus widerstandsfähigen Kunststoffen und mit korrosionsbeständigen Kontakten, ist die Stiftleiste für den Dauereinsatz konzipiert.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Automatisierungstechnik, im Gerätebau und in der Gebäudeinstallation.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 714-132 Stiftleiste ist ein Paradebeispiel für durchdachte Ingenieurskunst im Bereich der elektrischen Verbindungstechnik. Ihre Konstruktion ist auf maximale Funktionalität, Sicherheit und Langlebigkeit ausgelegt. Das verwendete Gehäusematerial, typischerweise ein halogenfreier und schwer entflammbarer Hochleistungskunststoff wie Polyamid (PA), bietet ausgezeichnete mechanische Festigkeit und thermische Beständigkeit. Dies ist entscheidend für den Einsatz in Umgebungen mit erhöhten Temperaturen oder in sicherheitskritischen Anwendungen, wo Brandverhalten eine wichtige Rolle spielt. Die Kontaktträger sind so konzipiert, dass sie eine stabile und dauerhafte elektrische Verbindung gewährleisten. Die federnden Kontakte aus einer Kupferlegierung, oft mit einer Oberflächenveredelung wie Zinn oder Silber, sorgen für einen geringen Übergangswiderstand und verhindern Korrosion, was für die Langzeitstabilität der Verbindung unerlässlich ist. Die gerade Bauform der Stiftleiste erleichtert die lineare Integration in Leiterplatten und gewährleistet eine präzise Ausrichtung der Verbindungen.
Das Rastermaß von 3,5 mm ist ein Schlüsselmerkmal für die hohe Packungsdichte. Es ermöglicht die Integration von zwei Anschlusspunkten auf einer sehr geringen Fläche, was den knappen Platzverhältnissen in modernen elektronischen Geräten und Schaltschränken Rechnung trägt. Die Anzahl der Pole, in diesem Fall zwei, ist für spezifische Signal- oder Stromversorgungsaufgaben optimiert. Die Stiftleiste dient als Gegenstück zu einer Buchsenleiste oder einer anderen WAGO-Steckverbindung und bildet so eine zuverlässige Schnittstelle für die elektrische Weiterleitung. Die mechanische Verriegelung oder eine einfache Steckverbindung sorgt für eine sichere physische Verbindung, die Erschütterungen und Vibrationen standhält, was in industriellen Umgebungen von großer Bedeutung ist.
Einsatzgebiete und Anwendungsbereiche
Die WAGO 714-132 Stiftleiste findet breite Anwendung in verschiedenen Sektoren der industriellen Automatisierung und des Maschinenbaus. Sie ist prädestiniert für den Einsatz in:
- Schaltschrankbau: Zur Verdrahtung von Steuerungen, Relais, Sensoren und Aktoren. Ihre kompakte Bauform spart wertvollen Platz im Schaltschrank.
- Geräteherstellung: Als Schnittstelle für interne und externe Verbindungen in elektronischen Geräten, Messtechnik und Haushaltsgeräten.
- Automatisierungstechnik: Zur schnellen und sicheren Verbindung von Komponenten in Produktionslinien, Robotersystemen und Prozesssteuerungen.
- Gebäudeautomation: Für die Verdrahtung von Heizungs-, Lüftungs- und Klimatechnik (HLK), Beleuchtungssystemen und Sicherheitstechnik.
- Prototypenentwicklung und Testaufbauten: Die einfache Steckbarkeit ermöglicht flexible Anpassungen und schnelle Änderungen bei der Entwicklung neuer Systeme.
Die Fähigkeit, einfache und schnelle Verbindungen zu realisieren, reduziert die Installationszeit und minimiert das Risiko von Verdrahtungsfehlern, was die Gesamteffizienz von Projekten erheblich steigert.
Qualitätsmerkmale im Detail
| Merkmal | Beschreibung |
|---|---|
| Rastermaß | 3,5 mm – Ermöglicht hohe Anschlussdichte auf kleinstem Raum. |
| Anzahl der Pole | 2-polig – Speziell für einfache Signal- oder Stromversorgungsaufgaben konzipiert. |
| Bauform | Gerade Stiftleiste – Für die flache Montage auf Leiterplatten oder als direkte Schnittstelle. |
| Gehäusematerial | Hochwertiger, halogenfreier und schwer entflammbarer Kunststoff (typ. Polyamid) – Bietet hohe mechanische Festigkeit, Temperaturbeständigkeit und Sicherheit im Brandfall. |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (typ. verzinnt oder versilbert) – Gewährleistet geringe Übergangswiderstände, Korrosionsbeständigkeit und hohe Leitfähigkeit. |
| Nennspannung / Nennstrom | Gemäß den Standardspezifikationen für diese Produktreihe, ausgelegt für typische Anwendungen in der Niederspannungstechnik. Die genauen Werte sind im technischen Datenblatt des Herstellers spezifiziert. |
| Temperaturbereich | Breiter Betriebstemperaturbereich, typischerweise von -40°C bis +105°C, abhängig von den spezifischen Materialeigenschaften. |
| Schutzart | Die einzelnen Komponenten sind in der Regel nicht separat geschützt, der Schutz wird durch das umgebende Gehäuse oder Gerät realisiert. |
FAQ – Häufig gestellte Fragen zu WAGO 714-132 – Stiftleiste, RM 3,5 mm, 2-pol, gerade
Was ist der Hauptvorteil der WAGO 714-132 Stiftleiste gegenüber herkömmlichen Schraubklemmen?
Der Hauptvorteil liegt in der steckbaren Technologie, die eine schnelle, werkzeuglose Montage und Demontage ermöglicht. Dies reduziert die Installationszeit erheblich und minimiert das Risiko von Verdrahtungsfehlern im Vergleich zu zeitaufwendigeren und fehleranfälligeren Schraubverbindungen.
Für welche Art von Stromkreisen ist die 2-polige Ausführung der WAGO 714-132 Stiftleiste am besten geeignet?
Die 2-polige Ausführung eignet sich ideal für einfache Signalübertragungen, wie sie bei Sensoren, Schaltern, LED-Anzeigen oder zur Stromversorgung mit zwei Leitern benötigt werden. Sie ist für Niederspannungsanwendungen konzipiert.
Ist die WAGO 714-132 Stiftleiste für den Einsatz in feuchten Umgebungen geeignet?
Die Stiftleiste selbst bietet keinen direkten Feuchtigkeitsschutz. Für den Einsatz in feuchten Umgebungen muss sichergestellt werden, dass das gesamte Gerät oder Schaltschrank eine entsprechende Schutzart (z.B. IP-Schutz) aufweist und die Verbindungsstelle vor eindringender Feuchtigkeit geschützt ist.
Welche Art von Gegenstück wird für die WAGO 714-132 Stiftleiste benötigt?
Die WAGO 714-132 Stiftleiste ist in der Regel für die Verbindung mit einer entsprechenden Buchsenleiste oder einer anderen WAGO-Steckverbinder-Serie konzipiert, die mit den Stiften kompatibel ist. Die genaue Kompatibilität ist den technischen Dokumentationen von WAGO zu entnehmen.
Aus welchem Material besteht das Gehäuse der WAGO 714-132 Stiftleiste und welche Vorteile hat dies?
Das Gehäuse besteht typischerweise aus einem robusten, halogenfreien und schwer entflammbaren Kunststoff wie Polyamid. Dies bietet Vorteile hinsichtlich mechanischer Stabilität, Temperaturbeständigkeit und erhöhter Sicherheit im Brandfall.
Wie wird die mechanische Stabilität der Verbindung bei der WAGO 714-132 Stiftleiste gewährleistet?
Die mechanische Stabilität wird durch die präzise Passform der Stifte in den Buchsen, eine sichere Rastung oder Steckverbindung und die robuste Bauweise des Gehäuses gewährleistet. Dies stellt sicher, dass die Verbindung auch unter mechanischer Belastung, wie Vibrationen, stabil bleibt.
Kann die WAGO 714-132 Stiftleiste für Hochfrequenzanwendungen verwendet werden?
Für reine Hochfrequenzanwendungen mit sehr hohen Frequenzen und speziellen Impedanzanforderungen sind oft spezialisierte Steckverbinder erforderlich. Die WAGO 714-132 ist für allgemeine Signal- und Stromversorgungsaufgaben im Bereich der Niederspannungselektronik optimiert und weniger für sehr spezielle HF-Applikationen.
