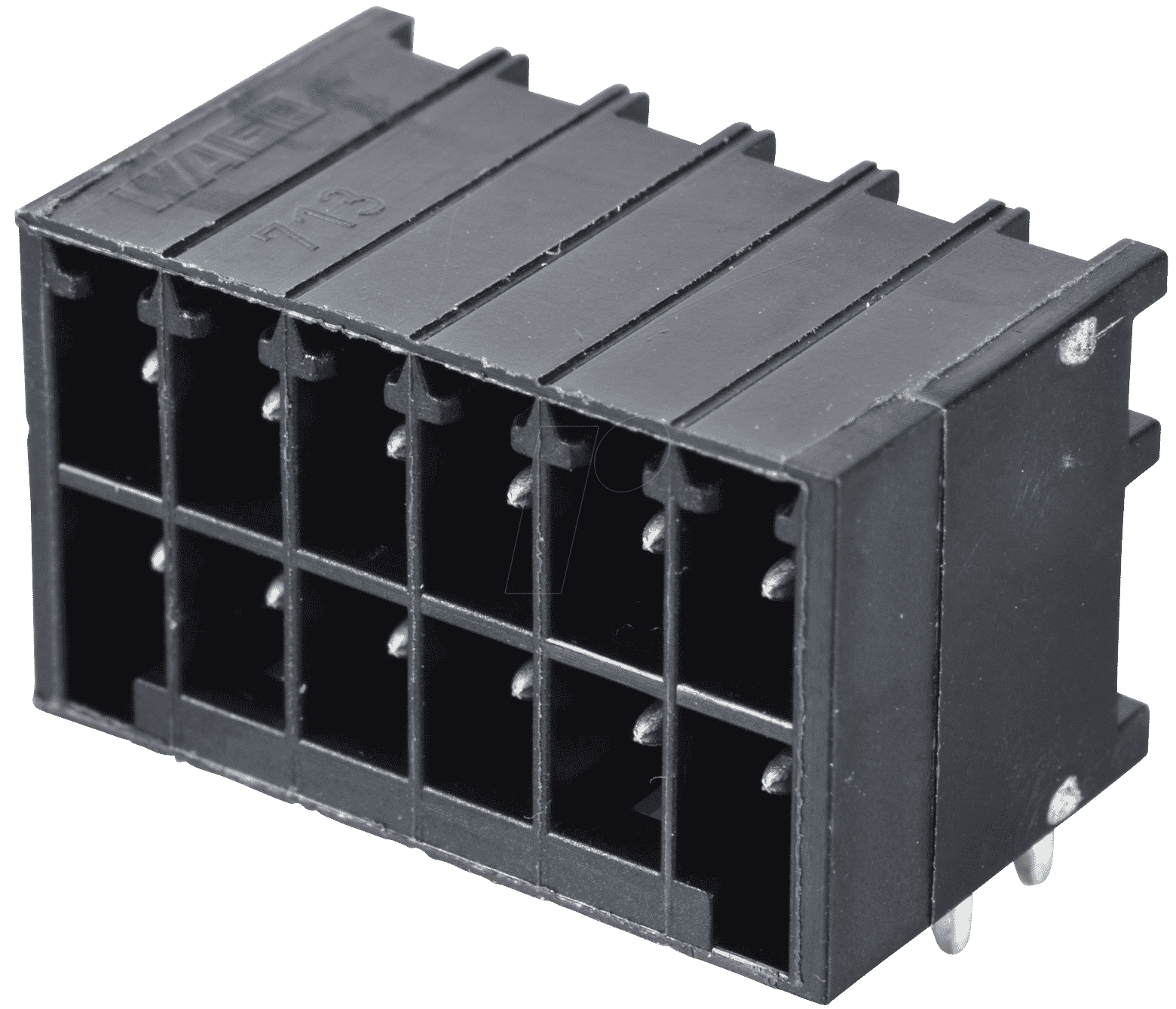

Optimale Signalübertragung und Platzersparnis: Die WAGO 713-1426 MINI HD Stiftleiste gewinkelt
Für Ingenieure, Entwickler und qualitätsbewusste Anwender, die in beengten Platzverhältnissen eine zuverlässige und sichere Signalübertragung benötigen, stellt die WAGO 713-1426 MINI HD Stiftleiste gewinkelt eine herausragende Lösung dar. Sie ermöglicht eine effiziente und platzsparende Verdrahtung in einer Vielzahl von elektronischen und industriellen Anwendungen, wo Standardlösungen an ihre Grenzen stoßen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die WAGO 713-1426 MINI HD Stiftleiste gewinkelt wurde entwickelt, um höchsten Anforderungen an Präzision und Zuverlässigkeit gerecht zu werden. Durch ihre kompakte Bauform und den rastermaß 3,5 mm ist sie ideal für den Einsatz in Schaltschränken, Steuerungsanlagen und Geräten mit begrenztem Bauraum. Die gewinkelte Ausführung erleichtert die Kabelzuführung und ermöglicht eine saubere und organisierte Verlegung von Leitungen, was die Installation und Wartung erheblich vereinfacht. Im Vergleich zu Standard-Stiftleisten bietet die MINI HD Serie von WAGO eine höhere Kontaktdichte und Robustheit, was sie zur überlegenen Wahl für sicherheitskritische Anwendungen macht.
Herausragende Eigenschaften der WAGO 713-1426 MINI HD Stiftleiste
- Kompakte Bauweise: Mit ihrem geringen Platzbedarf fügt sich die Stiftleiste nahtlos in dicht bestückte Gehäuse und Schaltschränke ein.
- Gewinkelte Ausführung: Ermöglicht eine optimale und ergonomische Kabelzuführung von der Seite, was die Verdrahtung und Wartung erleichtert.
- Hohe Kontaktdichte: Die 2×6-polige Belegung auf einem Rastermaß von 3,5 mm maximiert die Anzahl der Anschlüsse auf kleinstem Raum.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet die Stiftleiste eine dauerhaft zuverlässige Verbindung auch unter anspruchsvollen Umgebungsbedingungen.
- Sichere Signalübertragung: Die präzise gefertigten Kontakte sorgen für eine stabile und störungsfreie Übertragung elektrischer Signale.
- Einfache Montage: Die Stiftleiste lässt sich unkompliziert auf geeigneten Leiterplatten montieren und bietet eine solide Basis für weitere Verbindungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 713-1426 |
| Produkttyp | MINI HD Stiftleiste gewinkelt |
| Polanzahl | 2×6 polig |
| Rastermaß | 3,5 mm |
| Anschlussart | Lötfahnen für Leiterplattenmontage |
| Gehäusematerial | Hochtemperaturkunststoff, halogenfrei und UL 94 V-0 klassifiziert für Brandschutz. Bietet ausgezeichnete thermische und mechanische Stabilität. |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit Oberflächenveredelung zur Korrosionsbeständigkeit und geringem Übergangswiderstand. |
| Maximale Strombelastbarkeit | Abhängig von der Dimensionierung der Leiterplatte und der spezifischen Anwendung, typischerweise für Signal- und geringe Leistungsanwendungen konzipiert. |
| Maximale Spannung | Bemessungsspannung gemäß relevanter Normen und Anwendungsumgebung, typischerweise für niedrige bis mittlere Spannungen ausgelegt. |
| Temperaturbereich | Geeignet für den Betrieb in einem breiten Temperaturbereich, typisch von -40°C bis +105°C, um den Anforderungen industrieller Umgebungen gerecht zu werden. |
| Zulassungen | Erfüllt relevante internationale Normen und Zertifizierungen für elektrische Bauteile, wie z.B. UL, VDE, CSA, um Konformität und Sicherheit zu gewährleisten. |
Anwendungsbereiche und Synergien
Die WAGO 713-1426 MINI HD Stiftleiste gewinkelt ist ein unverzichtbares Bauteil in Bereichen, die eine kompakte und zuverlässige elektrische Verbindung erfordern. Dazu zählen unter anderem:
- Industrielle Automatisierung: Integration in Steuerungen, SPS-Systeme und Sensorik zur sicheren Datenübertragung und Anbindung von Aktoren.
- Medizintechnik: Einsatz in medizinischen Geräten und Diagnostiksystemen, wo Zuverlässigkeit und geringe Baugröße entscheidend sind.
- Gerätebau: Perfekt für die Verdrahtung in Klein- und Kompaktgeräten, wie z.B. Haushaltsgeräten, Unterhaltungselektronik oder industriellen Schnittstellenkonvertern.
- Automobilindustrie: Verwendung in Bordelektronik und Steuergeräten, wo Platz und Robustheit eine große Rolle spielen.
- Telekommunikation: Einsatz in Netzwerkkomponenten und Übertragungstechnik zur Signalverkabelung.
Die Kombination mit anderen hochwertigen Verbindungskomponenten von WAGO, wie beispielsweise den beliebten Reihenklemmen oder Steckverbindern, ermöglicht die Realisierung komplexer und maßgeschneiderter Verdrahtungslösungen.
Qualität und Sicherheit durch WAGO-Standards
WAGO steht weltweit für höchste Qualitätsstandards in der Verbindungstechnik. Die MINI HD Stiftleisten werden unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Produktleistung zu garantieren. Die Auswahl geeigneter Materialien, wie der halogenfreie und flammwidrige Hochtemperaturkunststoff des Gehäuses sowie die korrosionsbeständigen Kupferlegierungen der Kontakte, unterstreicht das Engagement für Sicherheit und Langlebigkeit. Diese Attribute machen die WAGO 713-1426 MINI HD Stiftleiste gewinkelt zur sicheren Wahl für professionelle Anwendungen.
FAQ – Häufig gestellte Fragen zu WAGO 713-1426 – MINI HD Stiftleiste gewinkelt 2×6-polig, RM 3,5
Was ist der Hauptvorteil der gewinkelten Ausführung dieser Stiftleiste?
Die gewinkelte Ausführung der WAGO 713-1426 MINI HD Stiftleiste erleichtert die seitliche Kabelführung erheblich. Dies ermöglicht eine platzsparendere und organisiertere Verdrahtung, insbesondere in beengten Einbausituationen, und vereinfacht die Montage sowie die Wartung.
Für welche Art von Anwendungen ist diese Stiftleiste besonders gut geeignet?
Diese Stiftleiste eignet sich hervorragend für Anwendungen, die eine hohe Kontaktdichte auf kleinem Raum erfordern und bei denen eine zuverlässige Signalübertragung gewährleistet sein muss. Typische Einsatzgebiete sind die industrielle Automatisierung, Medizintechnik, der Gerätebau sowie die Telekommunikation.
Welche Materialien werden für die Herstellung der WAGO 713-1426 verwendet?
Das Gehäuse besteht aus einem halogenfreien Hochtemperaturkunststoff, der UL 94 V-0 klassifiziert ist und somit hohe Brandschutzanforderungen erfüllt. Die Kontakte sind aus einer hochleitfähigen Kupferlegierung gefertigt, die oberflächenveredelt ist, um Korrosionsbeständigkeit zu gewährleisten und einen geringen Übergangswiderstand zu erzielen.
Kann diese Stiftleiste auch für die Übertragung von Strom verwendet werden?
Die WAGO 713-1426 MINI HD Stiftleiste ist primär für die Signalübertragung konzipiert. Während sie für geringe Stromstärken geeignet ist, hängt die maximale Strombelastbarkeit von der Dimensionierung der Leiterplatte und der spezifischen Anwendung ab. Für Hochstromanwendungen sind andere Verbindungslösungen von WAGO verfügbar.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Stiftleiste verfügt über Lötfahnen, die für die direkte Montage auf einer geeigneten Leiterplatte vorgesehen sind. Nach dem Einsetzen der Stiftleiste in die entsprechenden Bohrungen auf der Leiterplatte werden die Fahnen durch Lötprozesse verbunden, um eine stabile elektrische und mechanische Verbindung zu gewährleisten.
Welche Vorteile bietet das Rastermaß von 3,5 mm?
Das Rastermaß von 3,5 mm ermöglicht eine sehr hohe Kontaktdichte auf kleinem Raum. Bei der 2×6-poligen Ausführung können so insgesamt 12 Anschlusspunkte auf einer relativ kleinen Fläche untergebracht werden, was insbesondere bei der Entwicklung kompakter elektronischer Geräte von großem Vorteil ist.
Welche Normen und Zulassungen erfüllt dieses Produkt?
Die WAGO 713-1426 MINI HD Stiftleiste gewinkelt erfüllt in der Regel relevante internationale Normen und Zertifizierungen, wie z.B. UL, VDE und CSA. Diese Zulassungen sind entscheidend für die Gewährleistung von Sicherheit und Konformität in globalen Märkten.
