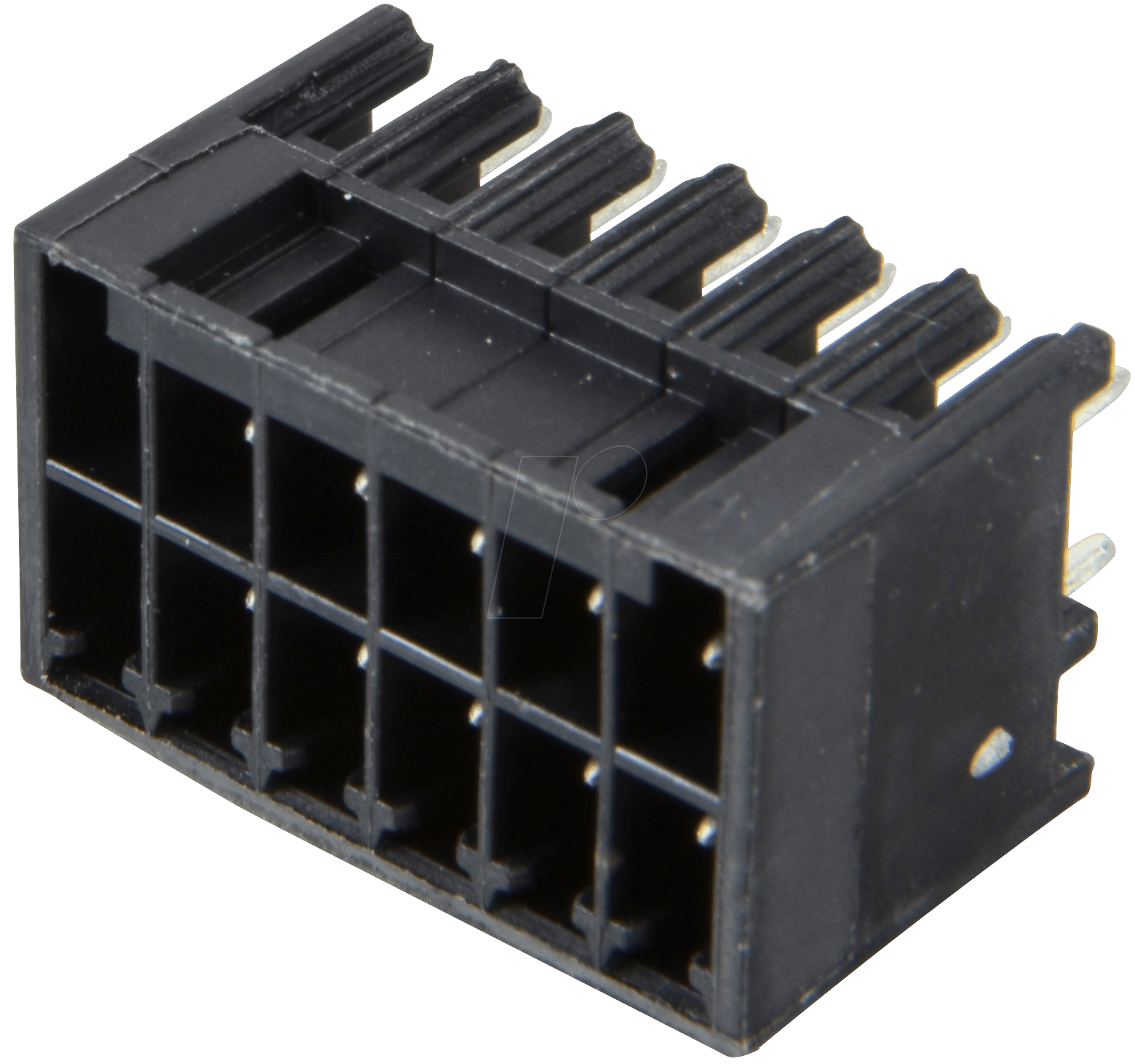

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: WAGO 713-1406 MINI HD Stiftleiste
Sie suchen nach einer zuverlässigen und kompakten Lösung für präzise elektrische Verbindungen in Ihrer Elektronikentwicklung oder im Schaltschrankbau? Die WAGO 713-1406 MINI HD Stiftleiste gerade 2×6-polig mit einem Rastermaß von 3,5 mm wurde entwickelt, um höchste Anforderungen an Platzersparnis, Sicherheit und Leistungsfähigkeit zu erfüllen. Ideal für Ingenieure, Techniker und Hobbyisten, die Wert auf langlebige, fehlersichere und schnell zu realisierende Verbindungen legen.
Überlegene Konnektivität: Warum WAGO 713-1406 die Standardlösung übertrifft
Herkömmliche Lötverbindungen oder weniger robuste Steckverbinder bergen Risiken wie Kalte Lötstellen, mechanische Instabilität und erhöhten Verdrahtungsaufwand. Die WAGO 713-1406 MINI HD Stiftleiste setzt hier neue Maßstäbe durch ihre innovative Bauweise und die bewährte WAGO-Qualität. Sie bietet eine sichere und zeitsparende Alternative, die speziell für dichte Bauformen und anspruchsvolle Umgebungen konzipiert wurde. Die präzise Fertigung und die hochwertigen Materialien gewährleisten eine optimale Signalübertragung und eine außergewöhnliche Zuverlässigkeit, selbst unter widrigen Bedingungen. Dies reduziert das Risiko von Ausfällen und vereinfacht die Montage erheblich.
Technische Exzellenz der WAGO 713-1406 MINI HD Stiftleiste
Die WAGO 713-1406 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur idealen Wahl für professionelle Anwendungen machen. Die kompakte Bauform mit einem Rastermaß von nur 3,5 mm ermöglicht eine hohe Packungsdichte auf Leiterplatten und in Gehäusen, was gerade in der modernen Elektronikentwicklung von entscheidender Bedeutung ist. Die gerade Ausführung der Stiftleiste vereinfacht die Montage und Demontage und sorgt für eine klare und übersichtliche Verkabelung.
- Kompakte Bauform: Mit ihrem geringen Rastermaß von 3,5 mm maximiert die Stiftleiste den verfügbaren Bauraum und ermöglicht hohe Kontaktdichte.
- Robuste Konstruktion: Gefertigt aus hochwertigen Kunststoffen und Metallen, bietet die Leiste eine herausragende mechanische Stabilität und Langlebigkeit.
- Hohe Schaltleistung: Entwickelt für zuverlässige elektrische Verbindungen, unterstützt die Stiftleiste die benötigte Strombelastbarkeit für diverse elektronische Schaltungen.
- Einfache Handhabung: Die gerade Stiftleistenform erleichtert das Anstecken und Abziehen und unterstützt eine intuitive Installation.
- Vielseitige Anwendungsbereiche: Geeignet für Prototyping, Serienfertigung, Steuerungs- und Regelungstechnik sowie in kompakten elektronischen Geräten.
- Sicherer Kontakt: Die präzise gefertigten Kontakte gewährleisten einen stabilen und niederohmigen elektrischen Kontakt über die gesamte Lebensdauer.
Anwendungsbereiche und technische Spezifikationen
Die WAGO 713-1406 MINI HD Stiftleiste ist aufgrund ihrer Eigenschaften prädestiniert für eine Vielzahl von Anwendungen in der Elektronikindustrie und im Gerätebau. Ob in der Industrieautomatisierung, der Medizintechnik, der Automobilindustrie oder im Konsumgüterbereich – überall dort, wo zuverlässige und platzsparende Steckverbindungen gefordert sind, spielt diese Stiftleiste ihre Stärken aus. Die 2×6-polige Belegung bietet eine flexible Anschlussmöglichkeit für eine signifikante Anzahl von Leitungen, was sie besonders wertvoll für die Signalverteilung oder die Anbindung von Modulen macht.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | MINI HD Stiftleiste, gerade |
| Polanzahl | 2×6 polig (12 Kontakte) |
| Rastermaß (RM) | 3,5 mm |
| Befestigungsart | Lochraster (SMT oder THT, je nach Variante und Anforderung) |
| Gehäusematerial | Hochtemperaturbeständiger, isolierender Kunststoff (typischerweise PA oder PBT), halogenfrei |
| Kontaktmaterial | Hochwertige Kupferlegierung, oberflächenveredelt (z.B. verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Nennspannung | Siehe Produktdatenblatt des Herstellers (typischerweise im Bereich von 100V bis 300V, abhängig von Isolationsabstand und Verschmutzungsgrad) |
| Nennstrom | Siehe Produktdatenblatt des Herstellers (typischerweise 1A bis 3A, abhängig von Kontaktabstand und Kühlmöglichkeiten) |
| Betriebstemperatur | Breiter Temperaturbereich, oft von -40°C bis +105°C, für anspruchsvolle Umgebungen geeignet |
| Steckzyklen | Hohe Lebensdauer, WAGO-Produkte sind für viele Steck- und Trennvorgänge ausgelegt |
| Schutzart | Standardmäßig keine spezifische IP-Schutzart für die Stiftleiste selbst, muss durch Gehäuse oder weitere Komponenten gewährleistet werden |
Haltbarkeit und Materialqualität
Die Wahl des richtigen Materials ist entscheidend für die Langlebigkeit und Zuverlässigkeit einer elektrischen Verbindung. Die WAGO 713-1406 MINI HD Stiftleiste wird aus technischen Kunststoffen gefertigt, die besonderen Anforderungen genügen müssen. Typischerweise kommen Polyamid (PA) oder Polybutylenterephthalat (PBT) zum Einsatz. Diese Materialien zeichnen sich durch ihre hohe mechanische Festigkeit, ausgezeichnete elektrische Isolationseigenschaften und eine bemerkenswerte Beständigkeit gegenüber Wärme und chemischen Einflüssen aus. Der Einsatz von halogenfreien Materialien ist ein weiterer Indikator für den Fokus auf Umweltverträglichkeit und Sicherheit, besonders relevant in der industriellen Anwendung und bei Brandschutzanforderungen. Die Kontakte selbst sind aus robusten Kupferlegierungen gefertigt, die mit einer Oberflächenveredelung – oft einer Verzinnung oder Vergoldung – versehen sind. Diese Veredelung minimiert den Übergangswiderstand, schützt vor Korrosion und gewährleistet eine zuverlässige elektrische Leitfähigkeit über die gesamte Lebensdauer des Produkts.
Design und Montagefreundlichkeit
Das Design der WAGO 713-1406 MINI HD Stiftleiste ist auf maximale Funktionalität und einfache Handhabung optimiert. Die gerade Formgebung mit einem Rastermaß von 3,5 mm ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf Leiterplatten und in Gehäusen. Dies ist insbesondere bei der Entwicklung kompakter elektronischer Geräte ein entscheidender Vorteil. Die Stifte sind präzise gefertigt, um einen sicheren und festen Sitz in den entsprechenden Gegenstücken zu gewährleisten. Dies reduziert das Risiko von Wackelkontakten oder mechanischen Belastungen. Die Montage auf der Leiterplatte erfolgt üblicherweise durch Lötprozesse, wobei die Ausrichtung und Positionierung durch die genaue Formgebung der Stifte und des Gehäuses unterstützt wird. Die klare Anordnung der 2×6 Pole vereinfacht die nachfolgende Verdrahtung und reduziert die Wahrscheinlichkeit von Fehlanschlüssen.
Umwelt und Sicherheit im Fokus
WAGO legt großen Wert auf die Entwicklung von Produkten, die nicht nur leistungsfähig, sondern auch sicher und umweltfreundlich sind. Bei der WAGO 713-1406 MINI HD Stiftleiste spiegelt sich dies in der Auswahl der Materialien wider. Der Einsatz von halogenfreien Kunststoffen reduziert die Freisetzung schädlicher Substanzen im Brandfall und trägt zu einer verbesserten Umweltverträglichkeit bei. Die robuste Konstruktion und die zuverlässige Kontakttechnologie minimieren das Risiko von Kurzschlüssen oder elektrischen Störungen, was wiederum zur Sicherheit von Anlagen und Geräten beiträgt. Die Einhaltung internationaler Normen und Richtlinien ist für WAGO selbstverständlich und sichert die Anwender bei der Implementierung in ihre Systeme ab.
FAQ – Häufig gestellte Fragen zu WAGO 713-1406 – MINI HD Stiftleiste gerade 2×6-polig, RM 3,5
Welche Art von Verbindungen ermöglicht die WAGO 713-1406 Stiftleiste?
Die WAGO 713-1406 MINI HD Stiftleiste dient als Steckverbinderkomponente, die dazu bestimmt ist, über ihre Lötstifte auf einer Leiterplatte montiert zu werden. Sie bildet eine Seite einer Steckverbindung, zu der typischerweise eine Buchsenleiste oder eine andere kompatible Gegenstückkomponente gehört, um elektrische Verbindungen zwischen Bauteilen oder Modulen herzustellen.
Ist die Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die WAGO 713-1406 MINI HD Stiftleiste ist aus hochwertigen, beständigen Materialien gefertigt, die eine gute Widerstandsfähigkeit gegenüber Temperaturschwankungen und vielen chemischen Einflüssen aufweisen. Spezifische Umgebungsbedingungen sollten jedoch immer anhand des technischen Datenblatts geprüft werden.
Welche maximale Stromstärke und Spannung kann die Stiftleiste sicher verarbeiten?
Die genauen Nennwerte für Strom und Spannung sind produktspezifisch und im technischen Datenblatt des Herstellers zu finden. Typischerweise sind diese Stiftleisten für Nennströme im Bereich von 1A bis 3A und Spannungen von 100V bis 300V ausgelegt, abhängig von den detaillierten Spezifikationen.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt über die integrierten Lötstifte, die durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend durch Lötprozesse verbunden werden. Dies kann sowohl für Durchsteckmontage (THT) als auch für Oberflächenmontage (SMT) geeignet sein, je nach Design und Bestückungsprozess.
Was bedeutet das Rastermaß (RM) von 3,5 mm für die Anwendung?
Das Rastermaß von 3,5 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein kleineres Rastermaß wie 3,5 mm ermöglicht eine höhere Kontaktdichte auf begrenztem Raum, was für kompakte elektronische Geräte von Vorteil ist.
Ist die WAGO 713-1406 mit anderen WAGO-Produkten kompatibel?
Die WAGO 713-1406 ist als Teil des WAGO-Produktportfolios auf Kompatibilität innerhalb definierter Stecksysteme ausgelegt. Es ist ratsam, das spezifische Gegenstück von WAGO zu verwenden, um optimale Leistung und Zuverlässigkeit zu gewährleisten.
Welche Vorteile bietet die gerade Bauform gegenüber einer gewinkelten Ausführung?
Die gerade Bauform erleichtert die vertikale Montage auf der Leiterplatte und eine klare, aufrechte Verdrahtung, was die Übersichtlichkeit in komplexen Schaltungen verbessern kann. Sie ist oft die bevorzugte Wahl, wenn Bauraum in der Höhe weniger kritisch ist als die horizontale Ausrichtung der Verbindungen.
