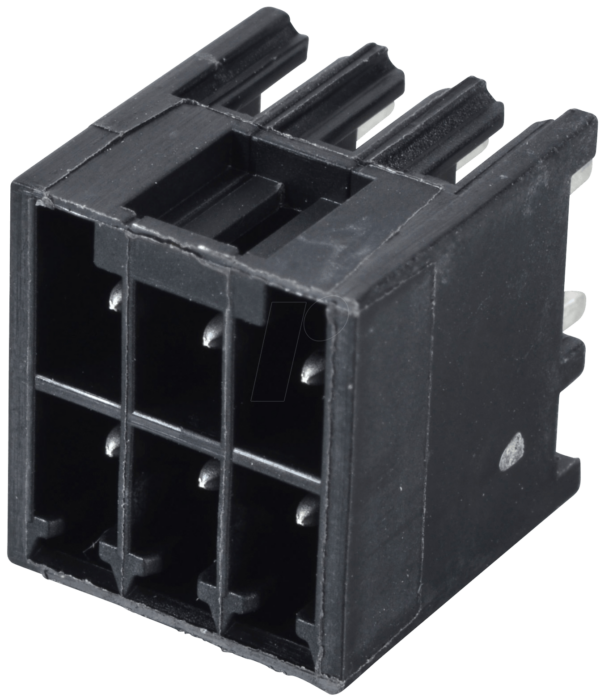

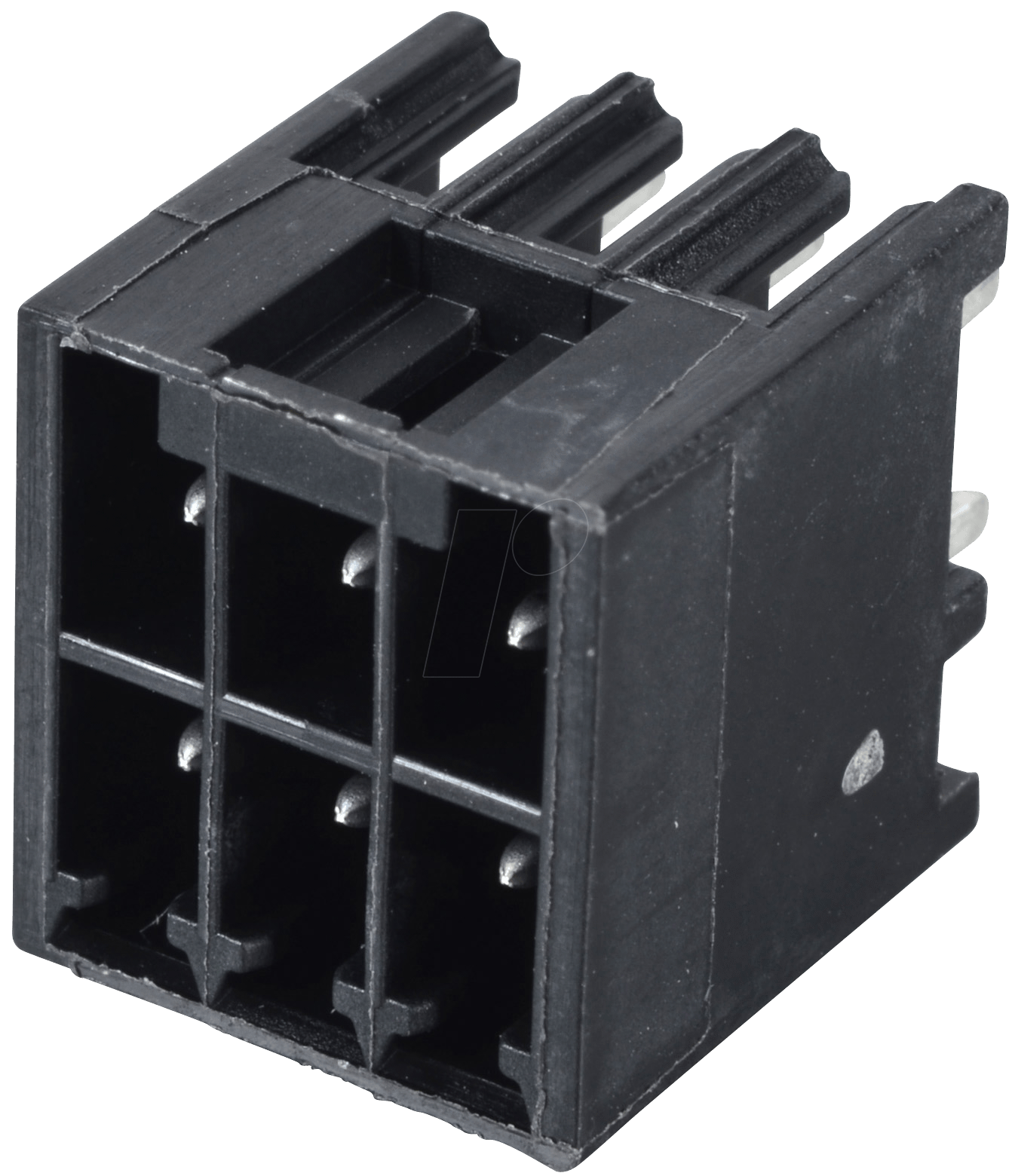

WAGO 713-1403 – MINI HD Stiftleiste gerade 2×3-polig, RM 3,5: Präzision für anspruchsvolle Verbindungen
Die WAGO 713-1403 MINI HD Stiftleiste gerade mit 2×3-poliger Anordnung und 3,5 mm Rastermaß ist die ideale Lösung für Elektrotechniker, Schaltanlagenbauer und Heimwerker, die eine zuverlässige, platzsparende und sichere Verbindungstechnik für anspruchsvolle Anwendungen benötigen. Sie adressiert die Herausforderung der effizienten und fehlerfreien Verdrahtung in beengten Bauräumen, wo Präzision und Haltbarkeit oberste Priorität haben.
Überlegene Verbindungstechnik: Die Vorteile der WAGO 713-1403
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Steckverbindern bietet die WAGO 713-1403 MINI HD Stiftleiste entscheidende Vorteile, die sie zur überlegenen Wahl für professionelle Anwendungen machen. Ihre Konstruktion ist auf Langlebigkeit, einfache Handhabung und maximale Signalintegrität ausgelegt.
- Robuste Bauweise: Die MINI HD Stiftleiste ist für höchste Beanspruchungen konzipiert, was eine langanhaltende und zuverlässige Leistung in industriellen Umgebungen und anspruchsvollen Installationen gewährleistet.
- Platzoptimiertes Design: Mit ihrem kompakten Format und dem geringen Rastermaß von 3,5 mm ermöglicht sie eine sehr dichte Bestückung von Leiterplatten und Schaltgeräten, was besonders dort wertvoll ist, wo jeder Millimeter zählt.
- Einfache und schnelle Montage: Die Stiftleiste unterstützt eine schnelle und werkzeuglose Bestückung, was die Installationszeit signifikant reduziert und das Risiko von Verdrahtungsfehlern minimiert.
- Hohe elektrische Belastbarkeit: Trotz ihrer kompakten Größe ist die WAGO 713-1403 für eine hohe Strombelastbarkeit ausgelegt, was sie für eine breite Palette von Anwendungen qualifiziert.
- Vibrationssicherheit: Die federnde Kontaktierung sorgt für eine sichere Verbindung, die auch unter extremen Vibrationsbedingungen stabil bleibt, ein kritischer Faktor in mobilen oder maschinennahen Anwendungen.
Technische Spezifikationen und Materialqualität
Die Qualität und Präzision der WAGO 713-1403 MINI HD Stiftleiste ergeben sich aus sorgfältig ausgewählten Materialien und einer durchdachten Konstruktion, die den höchsten Industriestandards entspricht. Jedes Detail ist auf eine optimale Funktionalität und Zuverlässigkeit ausgelegt.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | MINI HD Stiftleiste, gerade |
| Polzahl | 2 x 3-polig (gesamt 6 Pole) |
| Rastermaß | 3,5 mm |
| Maximale Nennspannung | 400 V (gemäß EN 60664-1) |
| Maximale Nennstromstärke | 12 A (abhängig von Leiterquerschnitt und Umgebungsbedingungen) |
| Anschlussart | Stiftleiste für Löt- oder Crimpanschlüsse (je nach Applikation) |
| Isolationsmaterial | Hochleistungskunststoff (PA, Polyamin) – flammenhemmend und robust |
| Kontaktmaterial | Verzinntes Messing oder eine vergleichbare Legierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Temperaturbereich | Betriebstemperatur üblicherweise von -40 °C bis +105 °C, je nach spezifischer Anwendung und Zulassung |
| Konformität | Erfüllt relevante Normen wie IEC/EN 61984, UL und CSA für höchste Sicherheit und globale Anwendbarkeit. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der WAGO 713-1403 MINI HD Stiftleiste erschließt sich aus ihrer hohen Leistungsfähigkeit und Zuverlässigkeit. Sie ist prädestiniert für eine Vielzahl von Einsatzszenarien, von der industriellen Automatisierung bis hin zu hochwertigen Konsumgütern.
- Industrielle Automatisierung: In Steuerungsgeräten, Sensorik und Aktorik, wo kompakte Bauformen und robuste Verbindungen unerlässlich sind.
- Schaltanlagenbau: Zur Verdrahtung von Relais, Klemmen und anderen Komponenten in Schaltschränken, wo Platzoptimierung und schnelle Installation gefragt sind.
- Leiterplatten-Bestückung: Als Schnittstelle für die Verbindung von Baugruppen oder als Anschluss für externe Signale auf einer Leiterplatte.
- Beleuchtungstechnik: In LED-Treibern und Leuchten-Steuerungen, wo hohe Zuverlässigkeit und eine sichere Isolierung gefordert sind.
- Haushaltsgeräte: In anspruchsvollen Geräten, bei denen sichere und langlebige elektrische Verbindungen kritisch sind.
- Modellbau und Prototyping: Für erfahrene Anwender, die eine präzise und stabile Verbindungslösung für ihre Projekte suchen.
Präzision in der Fertigung: Der Informationsgewinn der WAGO-Qualität
Die WAGO 713-1403 MINI HD Stiftleiste ist mehr als nur ein Bauteil; sie repräsentiert einen Qualitätsstandard, der auf Jahrzehnten an Erfahrung in der Verbindungstechnik basiert. Das verwendete Hochleistungspolyamid (PA) zeichnet sich durch herausragende mechanische Festigkeit, hohe Temperaturbeständigkeit und exzellente elektrische Isolationseigenschaften aus. Flammenhemmende Eigenschaften nach UL94 V-0 gewährleisten zusätzliche Sicherheit. Die Kontaktfedern sind in der Regel aus einer hochleitfähigen Legierung gefertigt, die durch eine sorgfältige Verzinnung vor Korrosion geschützt wird. Diese Oberflächenbehandlung optimiert den Kontaktwiderstand und gewährleistet eine dauerhaft stabile elektrische Verbindung, selbst unter wechselnden Umgebungsbedingungen. Das präzise gefertigte Gehäuse sorgt für eine sichere und formschlüssige Montage auf Leiterplatten oder Sockeln und verhindert unbeabsichtigtes Lösen.
Häufig gestellte Fragen zu WAGO 713-1403 – MINI HD Stiftleiste gerade 2×3-polig, RM 3,5
Was ist der Hauptvorteil der WAGO 713-1403 gegenüber Standard-Stiftleisten?
Der Hauptvorteil liegt in der Kombination aus kompaktem Design, hoher Belastbarkeit und der bewährten WAGO-Qualität für anspruchsvolle und platzkritische Anwendungen, die eine überlegene Zuverlässigkeit und Montagefreundlichkeit erfordern.
Für welche Leiterquerschnitte ist die WAGO 713-1403 Stiftleiste geeignet?
Die Stiftleiste ist typischerweise für Leiterquerschnitte im Bereich von 0,14 mm² bis 2,5 mm² ausgelegt, wobei die maximale Strombelastbarkeit von den spezifischen Installationsbedingungen und der Leiterdimensionierung abhängt.
Ist die WAGO 713-1403 für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Die allgemeine Zulassung der Stiftleiste bezieht sich auf Standardanwendungen. Für den Einsatz in explosionsgefährdeten Bereichen sind spezifische ATEX-zertifizierte Komponenten und Systemauslegungen erforderlich. Die WAGO 713-1403 ist nicht standardmäßig für diesen Einsatzzweck vorgesehen.
Wie wird die WAGO 713-1403 auf der Leiterplatte befestigt?
Die Befestigung erfolgt üblicherweise durch Löten der Stifte auf der Leiterplatte. Die genaue Montageempfehlung hängt von der jeweiligen Leiterplattengestaltung und den Fertigungsprozessen ab.
Kann die WAGO 713-1403 mit anderen WAGO-Produkten kombiniert werden?
Ja, die WAGO 713-1403 ist Teil eines breiteren WAGO-Produktportfolios und kann mit entsprechenden Gegenstücken oder Zubehörteilen von WAGO für ein integriertes Verbindungssystem kombiniert werden.
Welche Art von Kabeln können an die WAGO 713-1403 angeschlossen werden?
Die Stiftleiste selbst ist für den Anschluss von flexiblen oder starren Leitern konzipiert, die dann auf die Lötstifte aufgebracht werden. Die zu verwendenden Kabel müssen dem spezifischen Querschnittsbereich und den Strombelastungsanforderungen entsprechen.
Wie unterscheidet sich das „MINI HD“ im Produktnamen von anderen WAGO-Stiftleisten?
Das „MINI HD“ deutet auf eine besonders kompakte Bauform („MINI“) in Kombination mit einer erhöhten mechanischen Stabilität und robusten Kontakten („HD“ – Heavy Duty oder High Density) hin, was sie ideal für anspruchsvolle Anwendungen in beengten Verhältnissen macht.
