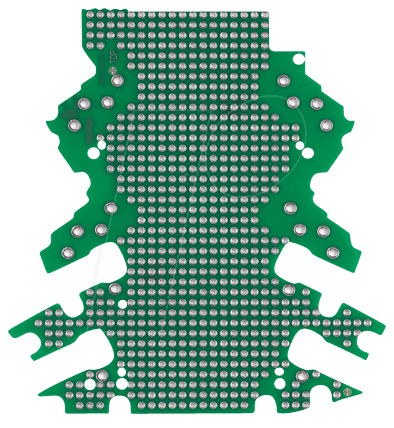

Perfekte Integration für Ihre Elektronikprojekte: WAGO 2857-191 Lochrasterplatine
Sie suchen nach einer maßgeschneiderten und professionellen Lösung zur Bestückung von Leergehäusen der WAGO Serie 2857? Die WAGO 2857-191 Lochrasterplatine wurde speziell entwickelt, um die Integration elektronischer Komponenten in diese robusten Gehäuse nahtlos und sicher zu gestalten. Ideal für Ingenieure, Systemintegratoren und anspruchsvolle Heimwerker, die Wert auf höchste Qualität und einfache Handhabung legen, bietet diese Platine eine stabile Grundlage für Ihre individuellen Schaltungen.
Vorteile der WAGO 2857-191 Lochrasterplatine
Die WAGO 2857-191 Lochrasterplatine ist mehr als nur ein Stück Pertinax. Sie repräsentiert die typische WAGO-Qualität, die auf Präzision, Langlebigkeit und Benutzerfreundlichkeit ausgelegt ist. Im Vergleich zu herkömmlichen universellen Lochrasterplatinen, die oft Anpassungen und zusätzliche Befestigungslösungen erfordern, fügt sich die 2857-191 Platine perfekt in das WAGO 2857 Gehäusesystem ein. Dies spart Zeit und minimiert potenzielle Fehlerquellen bei der Montage.
- Optimale Passform: Speziell für die WAGO 2857 Serie konzipiert, gewährleistet die Platine eine exakte und sichere Montage im Gehäuse ohne zusätzliche Halterungen.
- Robuste Konstruktion: Gefertigt aus hochwertigem Material, bietet die Platine eine solide Basis für empfindliche elektronische Bauteile und gewährleistet eine lange Lebensdauer Ihrer Anwendung.
- Flexibilität bei der Bestückung: Die großzügige Lochrasterung ermöglicht eine flexible Anordnung unterschiedlichster elektronischer Komponenten wie Widerstände, Kondensatoren, integrierte Schaltungen und Steckverbinder.
- Verbesserte EMV-Eigenschaften: Durch die präzise Passform und die mögliche Masseanbindung kann die Platine zur Verbesserung der elektromagnetischen Verträglichkeit (EMV) Ihres Gesamtsystems beitragen.
- Professionelles Erscheinungsbild: Die sorgfältige Integration sorgt für ein aufgeräumtes und professionelles Endergebnis, das die Wertigkeit Ihrer elektrischen oder elektronischen Installation unterstreicht.
- Effiziente Verdrahtung: Die durchdachte Anordnung der Lötpunkte und die mögliche Nutzung von durchkontaktierten Löchern erleichtern eine strukturierte und fehlerfreie Verdrahtung Ihrer Schaltung.
Technische Spezifikationen und Materialgüte
Die WAGO 2857-191 Lochrasterplatine zeichnet sich durch ihre sorgfältige Materialauswahl und präzise Fertigung aus. Das Grundmaterial ist typischerweise ein Glasfaser-verstärkter Duroplast, wie Epoxidharz (FR-4 oder ähnliches), das für seine exzellenten elektrischen Isoliereigenschaften, mechanische Festigkeit und thermische Beständigkeit bekannt ist. Diese Eigenschaften sind entscheidend für den zuverlässigen Betrieb elektronischer Schaltungen, insbesondere in industriellen Umgebungen, wo Temperaturschwankungen und mechanische Belastungen auftreten können. Die Leiterbahnen bestehen aus hochreinem Kupfer, das für seine gute Leitfähigkeit und Lötbarkeit sorgt. Die Oberfläche der Platine ist in der Regel mit einer Schutzschicht versehen, um Oxidation zu verhindern und die Lötbarkeit langfristig zu gewährleisten.
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 2857-191 Lochrasterplatine eröffnet vielfältige Anwendungsmöglichkeiten in unterschiedlichsten Branchen und Projekten. Ihre primäre Funktion ist die Trägerplatine für individuelle Schaltungen innerhalb der WAGO 2857 Serie von Leergehäusen. Dies macht sie zu einer idealen Wahl für:
- Industrielle Automatisierung: Zur Integration von Steuerungsmodulen, Sensoreninterface-Schaltungen oder kleinen Regelungseinheiten, die in den robusten WAGO Gehäusen geschützt werden müssen.
- Energieversorgung und -management: Für die Entwicklung kundenspezifischer Überwachungs- oder Steuereinheiten von Stromversorgungen oder Batteriesystemen.
- Signalverarbeitung: Zur Erstellung von Filter-, Verstärker- oder Wandlerschaltungen, die präzise und stabil arbeiten müssen.
- Prototypenentwicklung: Als flexible und bewährte Basis für die Entwicklung und Erprobung neuer elektronischer Schaltungen, bevor diese in Serie gehen.
- Sonderlösungen im Maschinenbau: Für die Integration spezifischer Funktionen, die über Standardlösungen hinausgehen und eine individuelle Anpassung erfordern.
- Gebäudeautomation: Zur Erstellung von Steuermodulen für Heizungs-, Lüftungs- und Klimatechnik (HLK), Beleuchtung oder Sicherheitssysteme.
Die Kompatibilität mit der WAGO Serie 2857 garantiert, dass die Platine auch hinsichtlich der Montage im Gehäuse, der Leitungszuführung und der möglichen Erweiterbarkeit optimal integriert werden kann.
Detaillierte Produktmerkmale
Die WAGO 2857-191 Lochrasterplatine wurde mit Blick auf Funktionalität und Benutzerfreundlichkeit entwickelt:
- Lochrasterung: Das standardmäßige 2,54 mm Lochraster (0,1 Zoll Raster) ist universell für eine breite Palette von Bauteilen geeignet. Die Löscher sind durchkontaktiert, was eine einfache Verdrahtung und Masseverbindung ermöglicht.
- Montagebohrungen: Die Platine verfügt über präzise definierte Bohrungen, die auf die Befestigungspunkte im WAGO 2857 Leergehäuse abgestimmt sind. Dies ermöglicht eine sichere und vibrationsfeste Montage.
- Kupferbahnen: Die Leiterbahnen sind in einer Dicke ausgeführt, die eine ausreichende Stromtragfähigkeit für die meisten Anwendungen gewährleistet. Ihre Breite und Geometrie sind optimiert, um Signalintegrität zu gewährleisten und Übergangswiderstände zu minimieren.
- Isolationsabstand: Die Abstände zwischen den Leiterbahnen und zwischen den Löchern entsprechen den gängigen Normen und bieten ausreichende Isolation für die jeweilige Anwendungsklasse.
- Größe und Form: Die Abmessungen der Platine sind exakt auf die Innenabmessungen des WAGO 2857 Leergehäuses zugeschnitten, um den verfügbaren Platz optimal auszunutzen.
Produktinformationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktname | WAGO 2857-191 Lochrasterplatine |
| Kompatibilität | Leergehäuse der WAGO Serie 2857 |
| Rastermaß | 2,54 mm (0,1 Zoll) |
| Lötpunkte | Durchkontaktiert für einfache Verdrahtung und Masse |
| Material | Hochwertiger Glasfaser-verstärkter Duroplast (z.B. FR-4) mit Kupferleiterbahnen |
| Mechanische Stabilität | Hohe Festigkeit und Dimensionsstabilität für zuverlässigen Bauteilehalt |
| Elektrische Isolation | Exzellente Isoliereigenschaften für sicheren Betrieb |
| Thermische Beständigkeit | Geeignet für Anwendungen mit moderaten Temperaturschwankungen |
| Montage | Abgestimmt auf Befestigungspunkte der WAGO 2857 Gehäuse |
| Anwendung | Individuelle Schaltungsintegration in WAGO 2857 Gehäusen |
FAQ – Häufig gestellte Fragen zu WAGO 2857-191 Lochrasterplatine für Leergehäuse der WAGO Serie 2857
Kann die WAGO 2857-191 Platine auch in anderen Gehäusen verwendet werden?
Die WAGO 2857-191 Lochrasterplatine ist spezifisch für die Leergehäuse der WAGO Serie 2857 konzipiert. Ihre Montagebohrungen und Abmessungen sind exakt auf dieses Gehäusesystem abgestimmt. Eine Verwendung in anderen Gehäusen wäre nur mit erheblichen Anpassungen und dem Verlust der optimalen Passform möglich.
Welche Art von Bauteilen kann auf der Platine montiert werden?
Die Platine ist für die Aufnahme einer breiten Palette von bedrahteten elektronischen Bauteilen ausgelegt. Dazu gehören unter anderem Widerstände, Kondensatoren, Transistoren, Dioden, Integrierte Schaltungen (ICs) mit entsprechenden Sockeln, Relais, Schalter und diverse Steckverbinder. Das Standard-Rastermaß von 2,54 mm ermöglicht eine hohe Flexibilität.
Wie wird die Platine im WAGO 2857 Gehäuse befestigt?
Die Platine verfügt über vorgesehene Montagebohrungen, die exakt auf die integrierten Befestigungspunkte in den Leergehäusen der WAGO Serie 2857 abgestimmt sind. Die Befestigung erfolgt üblicherweise mit kleinen Schrauben, die für einen sicheren und vibrationsfesten Halt sorgen.
Ist die Platine bereits mit Anschlusspunkten oder Leiterbahnen vorbereitet?
Die WAGO 2857-191 ist eine Lochrasterplatine. Das bedeutet, sie verfügt über ein Raster von durchkontaktierten Löchern, die je nach Bedarf für die Aufnahme von Bauteilen und die Verdrahtung genutzt werden können. Die Leiterbahnen sind in der Regel nur die Verbindungen zwischen den einzelnen Lochgruppen, nicht aber vorgefertigte Schaltungspfade. Dies ermöglicht maximale Flexibilität bei der individuellen Schaltungsgestaltung.
Wie hoch ist die Strombelastbarkeit der Leiterbahnen auf der Platine?
Die genaue Strombelastbarkeit der einzelnen Leiterbahnen hängt von deren Breite und Dicke ab. Für typische Anwendungen im Bereich der Kleinspannungs- und Signaltechnik sind die Bahnen ausreichend dimensioniert. Bei Anwendungen mit höheren Stromanforderungen ist es ratsam, breitere Bahnen zu nutzen, diese zu brücken oder zusätzliche Leitungen zur Stromübertragung zu verlegen. Die durchkontaktierten Löcher können hierbei zur Verstärkung der Stromtragfähigkeit durch zusätzliche Litzen genutzt werden.
Bietet die Platine auch Optionen für die EMV-Entstörung?
Durch die präzise Passform im Gehäuse und die Möglichkeit, Masseflächen auf der Platine zu realisieren oder zu nutzen, kann die WAGO 2857-191 Lochrasterplatine indirekt zur Verbesserung der EMV-Eigenschaften beitragen. Eine gute Masseführung und eine optimierte Anordnung der Komponenten sind hierbei entscheidend. Die durchkontaktierten Löcher erleichtern die Anbindung an das Gehäuse-Erdungssystem.
Welche Art von Lötverfahren ist für diese Platine geeignet?
Die Platine ist für gängige Lötverfahren wie Handlöten, Wellenlöten oder Reflow-Löten (bei Verwendung von SMD-Bauteilen mit entsprechenden Adapterplatinen oder durch kreative Bestückung) geeignet. Die oberflächenbehandelte Kupferoberfläche gewährleistet eine gute Benetzbarkeit und Lötbarkeit.
