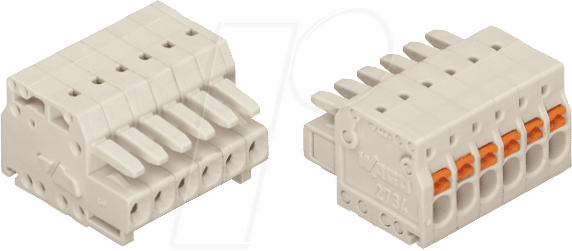

Optimale Verdrahtungslösungen für Profis: WAGO 2734-104 – MCS-Mini Federleiste+Drücker
Die WAGO 2734-104 MCS-Mini Federleiste mit Drücker und einem Rastermaß von 3,5mm ist die ideale Lösung für Elektrofachkräfte, Ingenieure und anspruchsvolle Heimwerker, die eine schnelle, sichere und zuverlässige elektrische Verbindung für mehrpolige Anwendungen benötigen. Dieses Produkt löst das Problem zeitaufwendiger und potenziell fehleranfälliger Schraubverbindungen und bietet stattdessen eine durchdachte Federklemmtechnik, die sowohl die Installationseffizienz als auch die langfristige Betriebssicherheit maximiert.
Überragende Vorteile der WAGO 2734-104 MCS-Mini Federleiste
Im Vergleich zu herkömmlichen Anschlussklemmen oder Verdrahtungsmethoden setzt die WAGO 2734-104 neue Maßstäbe in Sachen Leistung, Handhabung und Zuverlässigkeit. Die integrierte Kombination aus Federkraftklemme und intuitivem Drücker ermöglicht eine werkzeuglose Verdrahtung und Demontage, was den Installationsprozess erheblich beschleunigt und das Risiko von Installationsfehlern minimiert. Die robuste Bauweise und die bewährte WAGO-Federklemmentechnologie gewährleisten eine dauerhaft sichere und vibrationsbeständige Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
Innovative Technologie für Ihre Elektroinstallation
Die WAGO 2734-104 ist mehr als nur eine Anschlussklemme; sie ist ein integraler Bestandteil einer modernen und effizienten Elektroinstallation. Das MCS-Mini-Steckverbindersystem, zu dem diese Federleiste gehört, ist bekannt für seine kompakte Bauform und hohe Leistungsdichte, was es prädestiniert für Anwendungen mit begrenztem Bauraum, wie beispielsweise in der Hausgerätetechnik, der Schaltanlagenverdrahtung oder der Beleuchtungstechnik. Die 4-polige Ausführung ermöglicht die gleichzeitige und sichere Verbindung von bis zu vier Leitern mit präziser Polung. Die Verwendung von hochwertigen Materialien und die präzise Fertigung nach strengen Qualitätsstandards garantieren eine lange Lebensdauer und höchste Betriebssicherheit.
Einsatzbereiche und Anwendungsszenarien
Die Vielseitigkeit der WAGO 2734-104 MCS-Mini Federleiste öffnet Türen für eine breite Palette von Anwendungen:
- Schaltanlagenbau: Ermöglicht eine schnelle und zuverlässige Verdrahtung von Steuerungen, Relais und anderen Komponenten in Schaltschränken.
- Geräteanschlüsse: Ideal für die interne Verdrahtung von Haushaltsgeräten, industriellen Maschinen und technischen Geräten, wo Platz und Installationsgeschwindigkeit entscheidend sind.
- Beleuchtungstechnik: Vereinfacht die Verbindung von Leuchten, Stromversorgungen und Steuersystemen in kommerziellen und privaten Umgebungen.
- Automatisierungstechnik: Bietet eine sichere und effiziente Verbindung von Sensoren, Aktoren und Steuergeräten in industriellen Automatisierungsprozessen.
- Modulbau und Prototypenbau: Ermöglicht eine einfache und flexible Anpassung sowie schnelle Änderungen bei der Entwicklung und Erstellung von Prototypen.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2734-104 MCS-Mini Federleiste zeichnet sich durch eine Reihe von herausragenden technischen Merkmalen aus, die ihre überlegene Leistung unterstreichen:
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | MCS-Mini Steckverbinder |
| Anzahl der Pole | 4 |
| Rastermaß (RM) | 3,5 mm |
| Anschlusstechnik | Federkraftklemme mit Drücker |
| Leiterarten | Massivleiter und Litzen (mit Aderendhülse) |
| Max. Leiterquerschnitt (massiv/flexibel) | Bis 0,75 mm² (flexibel mit Aderendhülse) / Bis 1,5 mm² (massiv) |
| Nennspannung | 250 V |
| Nennstrom | 17,5 A |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid) |
| Isolationsgruppe | II nach IEC 60664-1 |
| Schutzart | IP20 (bei gestecktem Zustand) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Zulassungen | VDE, UL, CSA (gemäß den geltenden Normen für elektrische Bauteile) |
| Sicherheitstechnik | Verriegelungsmechanismus, der ein versehentliches Lösen verhindert; Kodierungsmöglichkeiten zur Vermeidung von Fehlsteckungen. |
| Umweltverträglichkeit | Hergestellt nach RoHS-Richtlinien, frei von schädlichen Substanzen. |
Robustheit und Langlebigkeit
Das Gehäuse der WAGO 2734-104 besteht aus einem hochwertigen, flammhemmenden Kunststoff, der auch bei erhöhten Temperaturen und mechanischer Belastung seine Integrität bewahrt. Die eingesetzten Federklemmen sind auf tausende Steckzyklen ausgelegt und bieten eine zuverlässige Kontaktgabe über die gesamte Lebensdauer des Produkts. Die Kombination aus präziser Fertigung und erstklassigen Materialien garantiert eine Beständigkeit gegen Vibrationen, chemische Einflüsse und Umgebungsbedingungen, was sie zur idealen Wahl für anspruchsvolle industrielle und gewerbliche Umgebungen macht.
Einfache und sichere Montage
Die werkzeuglose Montage ist ein herausragendes Merkmal der WAGO 2734-104. Durch einfaches Einführen des abisolierten Leiters in die vorgesehene Öffnung und das Betätigen des Drückers wird die Verbindung sicher hergestellt. Die Federkraft sorgt für einen dauerhaften und korrosionsfreien Kontakt. Die Demontage erfolgt ebenfalls spielend leicht durch Betätigen des Drückers, was Wartungsarbeiten oder Änderungen an der Installation erheblich erleichtert. Dies spart nicht nur wertvolle Zeit während der Installation, sondern reduziert auch das Risiko von Beschädigungen an Leitern oder Klemmstellen.
Sicherheit und Normenkonformität
WAGO ist ein Synonym für Sicherheit und Zuverlässigkeit in der Elektrotechnik. Die 2734-104 MCS-Mini Federleiste erfüllt die strengsten internationalen Normen und Vorschriften (wie VDE, UL, CSA), was Ihnen absolute Sicherheit bei der Anwendung in jeglichen Projekten gibt. Die Nennspannung von 250 V und der Nennstrom von 17,5 A decken die Anforderungen der meisten typischen Anwendungen ab. Die Isolationsgruppe II und die Schutzart IP20 (bei gestecktem Zustand) garantieren den Schutz vor elektrischen Schlägen und Fremdkörpern.
Optimierung für Ihre Anforderungen
Durch die kompakte Bauweise und das Rastermaß von 3,5 mm eignet sich die WAGO 2734-104 hervorragend für Anwendungen, bei denen der Bauraum begrenzt ist. Dies ist beispielsweise in der Geräteindustrie, der Modulfertigung oder bei der Nachrüstung von bestehenden Systemen von Vorteil. Die Möglichkeit, sowohl massive Leiter als auch Litzen mit geeigneten Aderendhülsen zu verbinden, erhöht die Flexibilität und Kompatibilität mit unterschiedlichen Kabeltypen und Installationsanforderungen. Die 4-polige Ausführung erlaubt die gleichzeitige und übersichtliche Führung von vier elektrischen Strängen, was zu einer aufgeräumten und leicht verständlichen Verdrahtung beiträgt.
Häufig gestellte Fragen zu WAGO 2734-104 – MCS-Mini Federleiste+Drücker
Kann ich mit der WAGO 2734-104 auch massive Leiter verbinden?
Ja, die WAGO 2734-104 MCS-Mini Federleiste ist für die Aufnahme von massiven Leitern bis zu einem Querschnitt von 1,5 mm² ausgelegt. Die Verbindung wird direkt durch die Federklemme hergestellt.
Benötige ich für Litzen eine spezielle Vorbereitung?
Für Litzen, also flexible Leiter, wird die Verwendung von geeigneten Aderendhülsen dringend empfohlen, um eine sichere und zuverlässige Kontaktierung zu gewährleisten. Die maximale Leitergröße mit Aderendhülse beträgt 0,75 mm².
Wie löse ich eine bereits hergestellte Verbindung wieder?
Das Lösen der Verbindung ist denkbar einfach: Betätigen Sie den integrierten Drücker an der Klemme. Dies entspannt die Feder und ermöglicht ein leichtes Herausziehen des Leiters.
Für welche Art von Stromkreisen ist diese Federleiste geeignet?
Die WAGO 2734-104 ist für Niederspannungsanwendungen bis zu einer Nennspannung von 250 V und einem Nennstrom von 17,5 A konzipiert. Sie ist ideal für Steuerungs-, Signal- und Versorgungsleitungen in einer Vielzahl von elektrischen Geräten und Anlagen.
Ist die WAGO 2734-104 auch für den Einsatz im Außenbereich geeignet?
Die Klemme hat die Schutzart IP20 und ist somit gegen feste Fremdkörper von mehr als 12,5 mm und gegen direkten Kontakt geschützt. Für den Außeneinsatz oder Umgebungen mit hoher Feuchtigkeit oder Staubentwicklung sind spezielle, entsprechend geschützte Steckverbinder erforderlich.
Welche Vorteile bietet die Federklemmentechnik gegenüber herkömmlichen Schraubklemmen?
Die Federklemmentechnik von WAGO bietet eine wartungsfreie und vibrationsbeständige Verbindung, die nicht nachgezogen werden muss. Sie ermöglicht eine schnellere Installation und minimiert das Risiko von Beschädigungen an feindrähtigen Leitern. Der integrierte Drücker erleichtert zudem die Handhabung.
Wie viele Verbindungen kann ich maximal pro Klemme durchführen?
Die WAGO 2734-104 ist eine 4-polige Anschlussleiste. Das bedeutet, Sie können insgesamt vier separate Leiter sicher und parallel miteinander verbinden.
