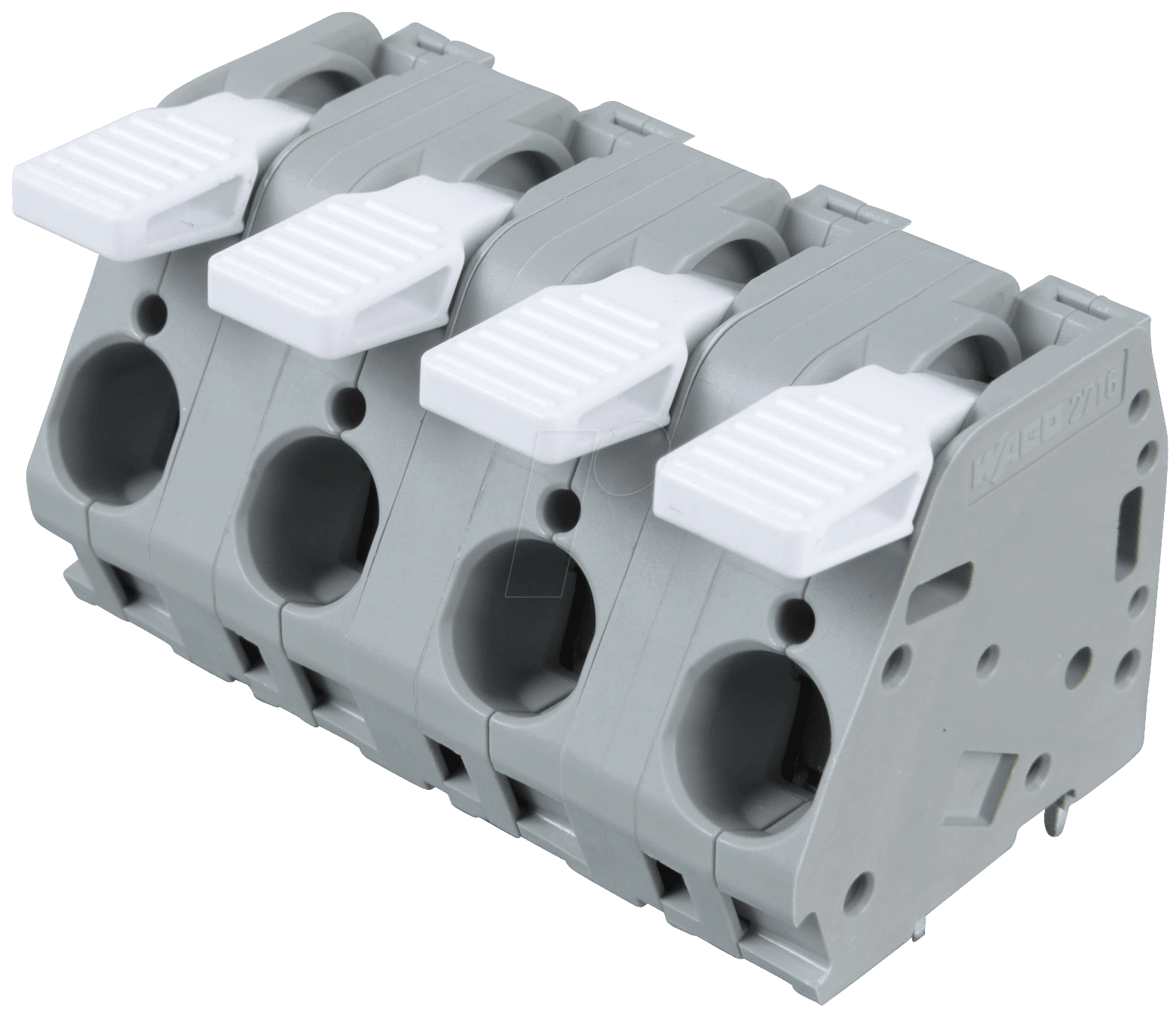

Zuverlässige Stromverteilung für anspruchsvolle Anwendungen: Die WAGO 2716-204 Hochstrom-Klemmleiste
Für Elektrofachkräfte, Anlagenbauer und Ingenieure, die maximale Sicherheit und Effizienz bei der Stromverteilung in anspruchsvollen Umgebungen benötigen, bietet die WAGO 2716-204 Hochstrom-Klemmleiste die definitive Lösung. Diese 4-polige Klemmleiste mit einem Rastermaß von 15,0 mm und einer Nennstrombelastbarkeit von 76A überwindet die Grenzen herkömmlicher Verbindungstechniken und gewährleistet eine robuste und dauerhafte elektrische Verbindung auch unter extremen Bedingungen.
Überlegene Konnektivität und Sicherheit
Die WAGO 2716-204 zeichnet sich durch ihre überlegene Konnektivität und herausragende Sicherheitsmerkmale aus, die sie zur idealen Wahl für Hochstromanwendungen machen. Im Gegensatz zu weniger robusten Klemmen oder aufwendigen Verdrahtungslösungen bietet die 2716-204 eine einfache und sichere Montage, die Fehlerquellen minimiert und die Installationszeit erheblich reduziert. Die einzigartige Käfigzugfeder-Anschlusstechnik von WAGO garantiert eine dauerhaft zuverlässige Kontaktierung, die auch Vibrationen und Temperaturschwankungen standhält. Dies ist entscheidend in industriellen Umgebungen, wo die Ausfallsicherheit oberste Priorität hat.
Herausragende Leistung und Belastbarkeit
Mit einer Nennstrombelastbarkeit von 76A ist die WAGO 2716-204 Hochstrom-Klemmleiste für eine Vielzahl von Anwendungen konzipiert, bei denen hohe Energieströme sicher und effizient geführt werden müssen. Das großzügige Rastermaß von 15,0 mm ermöglicht die Aufnahme von Leitern mit größeren Querschnitten, was für die Reduzierung von Spannungsabfällen und die Vermeidung von Überhitzung unerlässlich ist. Die 4-polige Ausführung bietet flexible Anschlussmöglichkeiten für komplexe Stromverteilungsaufgaben.
Kernvorteile der WAGO 2716-204 Hochstrom-Klemmleiste
- Hohe Stromtragfähigkeit: Mit 76A für anspruchsvolle Hochstromanwendungen konzipiert.
- Zuverlässige WAGO Käfigzugfeder-Technik: Sorgt für sichere, vibrationsfeste und wartungsfreie Verbindungen.
- Großzügiges Rastermaß: 15,0 mm ermöglicht die Verarbeitung von Leitern mit größeren Querschnitten und reduziert Spannungsabfälle.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Einsatz in rauen Umgebungen.
- 4-polige Konfiguration: Bietet Flexibilität für vielfältige Verdrahtungsaufgaben in Verteilern und Anlagen.
- Schnelle und einfache Installation: Deutliche Zeitersparnis und Fehlerreduktion im Vergleich zu herkömmlichen Methoden.
- Kompakte Bauform: Ermöglicht platzsparende Verdrahtungslösungen.
- Sicherheit und Normenkonformität: Erfüllt höchste Sicherheitsstandards für elektrische Installationen.
Technische Spezifikationen im Detail
| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | WAGO 2716-204 |
| Produkttyp | Hochstrom-Klemmleiste |
| Polanzahl | 4-polig |
| Rastermaß | 15,0 mm |
| Nennstrom | 76 A |
| Nennspannung | 690 V (gemäß EN 60664-1) |
| Anschlussart | Käfigzugfeder-Anschlusstechnik |
| Leiterquerschnitt (starr) | Bis 16 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | Bis 16 mm² |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (PA) für erhöhte Sicherheit und Langlebigkeit. |
| Farbe | Grau (Standard für elektrische Bauteile zur Kennzeichnung) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C (abhängig von den spezifischen Einsatzbedingungen und Leitungsküabeln) |
| Befestigungsart | Standard-Hutschiene (35 mm) oder Schraubbefestigung für flexible Montageoptionen. |
| Zertifizierungen | CE, UL, VDE und weitere branchenübliche Zertifikate für weltweite Einsatzmöglichkeiten. |
Anwendungsgebiete: Wo die WAGO 2716-204 ihre Stärken ausspielt
Die WAGO 2716-204 Hochstrom-Klemmleiste ist die ideale Lösung für eine breite Palette von industriellen und gewerblichen Anwendungen. Ihre Robustheit und hohe Stromtragfähigkeit machen sie unverzichtbar in Bereichen, wo Zuverlässigkeit und Sicherheit oberste Priorität haben:
- Schaltschrankbau: Zur sicheren und effizienten Verteilung hoher Ströme in Hauptverteilern, Steuerungen und Energieverteilungseinheiten.
- Maschinenbau: Für die Stromversorgung von Hochleistungsmaschinen und Anlagen, bei denen zuverlässige Verbindungen kritisch sind.
- Industrielle Automatisierung: In Systemen zur Steuerung und Überwachung von Produktionsprozessen, wo starke elektrische Lasten auftreten.
- Erneuerbare Energien: In Solaranlagen und Windkraftanlagen zur sicheren Verbindung von Modulen und Wechselrichtern, wo hohe Ströme und externe Einflüsse zu bewältigen sind.
- Transportwesen: In Schienenfahrzeugen oder Nutzfahrzeugen, wo Vibrationsfestigkeit und extreme Temperaturbereiche eine Rolle spielen.
- Energieverteilung: In Unterverteilungen und Hauptleitungsabzweigen, wo eine sichere und normgerechte Stromverteilung gewährleistet sein muss.
- Netzersatzanlagen (USV): Für die zuverlässige Anbindung von Generatoren und Schaltanlagen.
Maximale Effizienz durch intelligente Technologie
Das Herzstück der WAGO 2716-204 bildet die bewährte Käfigzugfeder-Anschlusstechnik. Diese Technologie steht für eine werkzeuglose und dennoch extrem sichere elektrische Verbindung. Der Leiter wird einfach eingeführt, und die Feder klemmt ihn sicher und dauerhaft fest. Dies eliminiert das Risiko von gelockerten Verbindungen durch Vibrationen oder Temperaturschwankungen, ein häufiges Problem bei Schraubklemmen. Die gleichmäßige Federkraft sorgt für einen konstanten Anpressdruck, was geringe Übergangswiderstände und somit eine minimale Wärmeentwicklung garantiert. Diese Effizienzsteigerung trägt zur Energieeinsparung bei und erhöht die Lebensdauer der gesamten Installation.
Einbaufreundlichkeit und Zeitersparnis
Die Installation der WAGO 2716-204 Hochstrom-Klemmleiste ist denkbar einfach und zeitsparend. Das große Rastermaß und die offene Bauweise erleichtern das Einführen von Leitern mit größeren Querschnitten, auch unter beengten Platzverhältnissen im Schaltschrank. Die eindeutige Farbcodierung und die klaren Markierungen minimieren das Risiko von Verdrahtungsfehlern. Die Möglichkeit der werkzeuglosen Montage auf einer Standard-Hutschiene (35 mm) oder die optionale Schraubbefestigung bieten maximale Flexibilität für verschiedene Einbauumgebungen. Diese Kombination aus einfacher Handhabung und hoher Zuverlässigkeit macht die 2716-204 zur ersten Wahl für Profis, die Wert auf Effizienz und Qualität legen.
Langfristige Investitionssicherheit
Die Wahl der WAGO 2716-204 Hochstrom-Klemmleiste ist eine Investition in die langfristige Sicherheit und Betriebssicherheit Ihrer elektrischen Anlagen. Die Verwendung hochwertiger, flammwidriger Kunststoffe, kombiniert mit der robusten Konstruktion und der bewährten Anschlusstechnik, sorgt für eine außergewöhnliche Langlebigkeit. Weniger Wartungsaufwand, geringere Ausfallzeiten und die Vermeidung von Folgeschäden durch fehlerhafte Verbindungen machen sich über die gesamte Lebensdauer der Anlage bezahlt. Die Einhaltung internationaler Normen und Zertifikate wie VDE, UL und CE unterstreicht die globale Akzeptanz und Zuverlässigkeit dieses Qualitätsprodukts.
FAQ – Häufig gestellte Fragen zu WAGO 2716-204 – Hochstrom-Klemmleiste, RM 15,0 mm, 76A, 4-pol
Welche Leiterquerschnitte kann die WAGO 2716-204 verarbeiten?
Die WAGO 2716-204 Hochstrom-Klemmleiste ist für die Aufnahme von starren Leitern bis zu einem Querschnitt von 16 mm² ausgelegt. Ebenso können flexible Leiter mit einer geeigneten Aderendhülse bis zu diesem Querschnitt sicher und zuverlässig angeschlossen werden.
Ist die Käfigzugfeder-Anschlusstechnik auch für stark vibrierende Umgebungen geeignet?
Ja, die Käfigzugfeder-Anschlusstechnik von WAGO ist speziell dafür konzipiert, auch unter extremen Vibrationsbedingungen eine dauerhaft sichere und feste Verbindung zu gewährleisten. Dies macht die Klemmleiste ideal für Anwendungen in der Industrie oder im Transportwesen.
Welche maximale Spannung darf an der WAGO 2716-204 anliegen?
Die Nennspannung der WAGO 2716-204 Hochstrom-Klemmleiste beträgt 690 Volt gemäß der Norm EN 60664-1. Diese Angabe bezieht sich auf die zulässige Spannung in verschmutzten Umgebungen mit Überspannungskategorie III.
Wie erfolgt die Montage der Klemmleiste in einem Schaltschrank?
Die Montage kann wahlweise auf einer Standard-Hutschiene (35 mm) erfolgen, was eine schnelle und werkzeuglose Befestigung ermöglicht. Alternativ bietet die Klemmleiste auch Befestigungsbohrungen für eine direkte Schraubbefestigung, was zusätzliche Flexibilität bei der Installation gewährleistet.
Welche Vorteile bietet das Rastermaß von 15,0 mm?
Das Rastermaß von 15,0 mm ermöglicht die Aufnahme von Leitern mit größeren Querschnitten. Dies führt zu einem geringeren elektrischen Widerstand und damit zu reduzierten Spannungsabfällen, was insbesondere bei hohen Strömen und langen Leitwegen von entscheidender Bedeutung ist. Zudem erleichtert es die Verdrahtung.
Bietet die WAGO 2716-204 Schutz vor unbefugtem Öffnen oder Manipulation?
Die Klemmleiste ist für den Einsatz in geschlossenen Gehäusen wie Schaltschränken konzipiert und bietet durch ihre Bauweise einen gewissen Schutz. Für spezifische Sicherheitsanforderungen können zusätzliche Verriegelungsmechanismen oder Plombierungen gemäß den jeweiligen Installationsvorschriften angewendet werden.
Ist diese Klemmleiste auch für den Einsatz im Außenbereich geeignet?
Die WAGO 2716-204 ist für den Einsatz in industriellen Umgebungen und geschlossenen Systemen konzipiert. Für den direkten Einsatz im Außenbereich, wo sie Witterungseinflüssen wie Feuchtigkeit, UV-Strahlung und extremen Temperaturschwankungen ausgesetzt wäre, sind zusätzliche Schutzmaßnahmen (z.B. in einem geeigneten Gehäuse mit entsprechender Schutzart) erforderlich.
