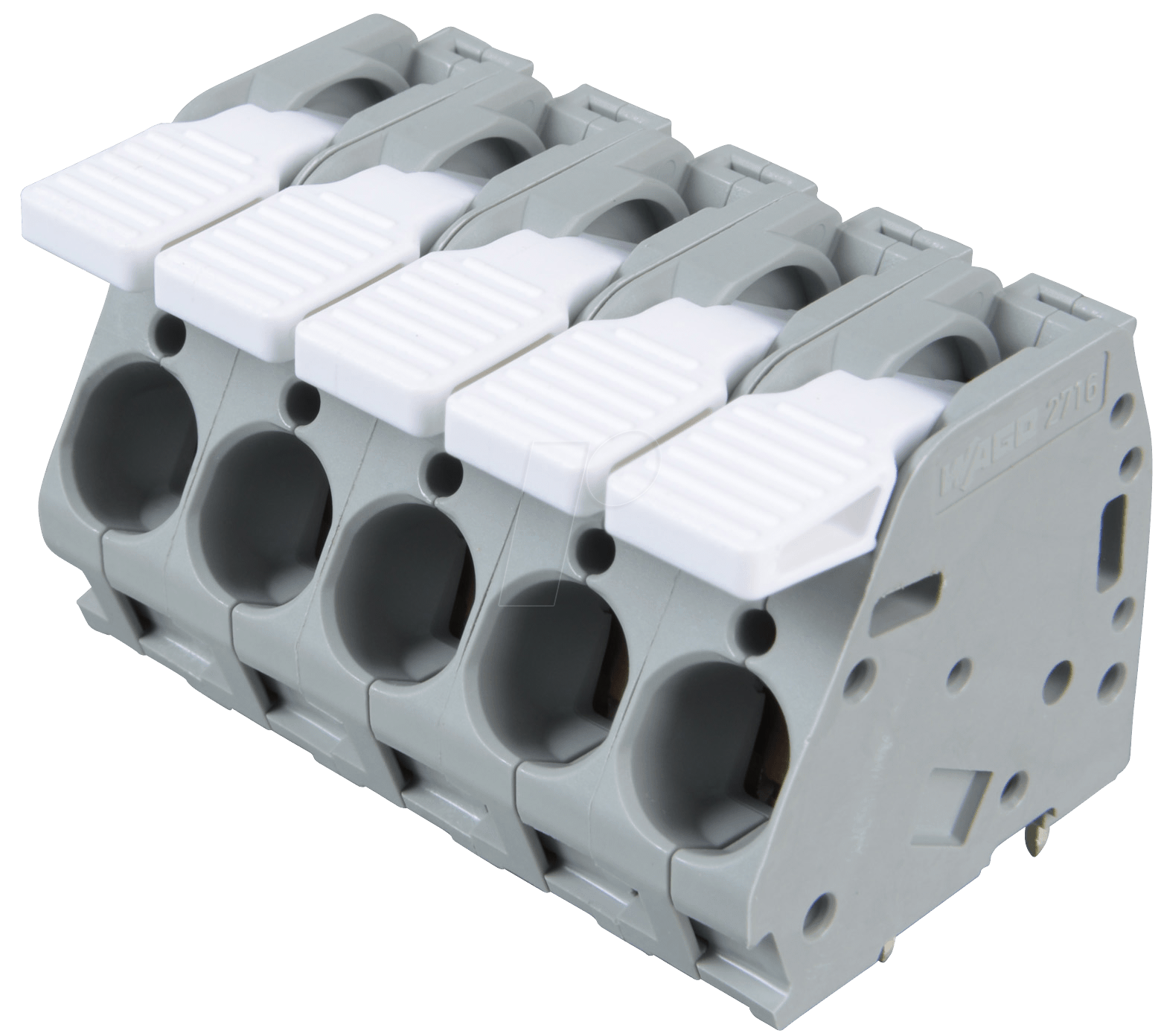

WAGO 2716-105: Die ultimative Hochstrom-Klemmleiste für anspruchsvolle Elektroinstallationen
Die WAGO 2716-105 Hochstrom-Klemmleiste ist die ideale Lösung für Elektrofachkräfte und Planer, die eine zuverlässige und sichere Verbindung für hohe Stromstärken benötigen. Speziell entwickelt für Anwendungen, bei denen traditionelle Klemmstellen an ihre Grenzen stoßen, ermöglicht diese 5-polige Leiste mit einem Rastermaß von 10,0 mm und einem Nennstrom von 76A eine effiziente und platzsparende Verdrahtung.
Innovative Technologie für maximale Sicherheit und Leistung
Die Kernkompetenz der WAGO 2716-105 liegt in ihrer fortschrittlichen Klemmtechnik, die höchste elektrische Sicherheit und mechanische Belastbarkeit garantiert. Im Gegensatz zu herkömmlichen Schraubklemmen, die sich mit der Zeit lockern und Wärme entwickeln können, setzt WAGO auf seine bewährte Federklemmen-Technologie. Diese Technologie sorgt für eine dauerhaft sichere und vibrationsfeste Kontaktierung, selbst unter extremen Bedingungen. Die präzise gefertigten Kontakte aus hochwertigem Kupfermaterial minimieren Übergangswiderstände und tragen somit zur Energieeffizienz Ihrer Installation bei.
Vorteile der WAGO 2716-105 Hochstrom-Klemmleiste
- Hohe Strombelastbarkeit: Mit 76A Nennstrom bewältigt diese Klemmleiste problemlos auch anspruchsvolle Hochstromanwendungen, die in Industrieanlagen, Verteilerschränken oder bei leistungsstarken Maschinen typisch sind.
- Sichere und dauerhafte Verbindung: Die integrierte Käfigzugfeder-Technologie von WAGO gewährleistet eine konstante Anpresskraft, die auch bei Temperaturschwankungen oder Vibrationen die Verbindung sichert. Dies eliminiert das Risiko von Lockern und Überspannungen.
- Schnelle und einfache Installation: Kein Werkzeug ist nötig, um Leiter anzuschließen. Das einfache Einsetzen des abisolierten Leiters in die Klemmstelle spart wertvolle Installationszeit und reduziert das Fehlerrisiko.
- Kompaktes Design: Das Rastermaß von 10,0 mm und die 5-polige Ausführung ermöglichen eine platzsparende Integration in bestehende oder neue Schaltschränke und Verteilerkästen, was besonders in beengten Platzverhältnissen von Vorteil ist.
- Vielseitige Anwendbarkeit: Geeignet für massive und feindrähtige Leiter, bietet diese Klemmleiste Flexibilität für verschiedenste Kabeltypen und Querschnitte im definierten Bereich.
- Branchenspezifische Normenkonformität: Die WAGO 2716-105 erfüllt strenge internationale Normen und Zertifizierungen, was Ihnen die Gewissheit gibt, eine sichere und gesetzeskonforme Lösung zu verwenden.
- Reduzierung von Wartungsaufwand: Durch die langlebige und wartungsfreie Klemmtechnologie entfallen regelmäßige Nachkontrollen und Nachziehen von Schrauben, was den Betriebsaufwand signifikant reduziert.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Hochstrom-Klemmleiste |
| Hersteller | WAGO |
| Modell | 2716-105 |
| Anzahl der Pole | 5 |
| Rastermaß (RM) | 10,0 mm |
| Nennstrom | 76 A |
| Nennspannung | 1000 V |
| Anschlussquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² – 16 mm² (entsprechend den WAGO Spezifikationen für diese Serie) |
| Anschlussquerschnitt (starr) | 0,5 mm² – 16 mm² (entsprechend den WAGO Spezifikationen für diese Serie) |
| Klemmtechnik | Federklemme (Käfigzugfeder) |
| Isolationsmaterial | Hochleistungskunststoff, flammwidrig gemäß UL 94 V-0 |
| Leiteranschluss | Werkzeuglos für abisolierte Leiter |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C (abhängig von den maximal zulässigen Temperaturen gemäß Normen und Anwendung) |
| Schutzart | In geschützten Einbaulagen, ggf. durch Gehäuse erreicht |
| Farbe | Grau (typisch für diese Serie) |
| Befestigungsart | Geeignet für Montage auf Hutschiene (35 mm) oder durch Schraubenmontage (je nach Ausführungsvariante und Zulassung) |
| Zulassungen | IEC 60947-7-1, UL, CSA (Details können je nach Produktionscharge und spezifischer Anwendung variieren, bitte Herstellerangaben prüfen) |
Anwendungsbereiche: Wo die 2716-105 ihre Stärken ausspielt
Die WAGO 2716-105 Hochstrom-Klemmleiste ist prädestiniert für den Einsatz in Bereichen, in denen höchste Zuverlässigkeit und Leistungsfähigkeit gefordert sind. Dazu gehören unter anderem:
- Industrielle Automatisierung: Verdrahtung von Motoren, Steuerungen, Frequenzumrichtern und anderen leistungsintensiven Komponenten in Fertigungsstraßen und Maschinen.
- Energieverteilung: Anschluss von Leistungstransformatoren, Verteilern und Hauptleitungen in Schaltanlagen und Energieverteilungsschränken.
- Erneuerbare Energien: Installationen in Solar-Wechselrichtern, Batteriespeichersystemen und Windkraftanlagen, wo konstant hohe Ströme fließen.
- Gebäudetechnik: Anschluss von leistungsstarken Heizungs-, Lüftungs- und Klimaanlagen sowie Notstromaggregaten.
- Schiffbau und Offshore: Robustheit und Korrosionsbeständigkeit (bei geeigneter Ausführung) machen sie ideal für anspruchsvolle maritime Umgebungen.
- Fahrzeugbau: Verdrahtung von Leistungselektronik in Nutzfahrzeugen, Schienenfahrzeugen und Spezialfahrzeugen.
Die 5-polige Ausführung ermöglicht dabei auch die gleichzeitige Verbindung von Phasenleitern, Neutralleiter und Schutzleiter oder die Aufteilung von Hauptversorgungen auf mehrere Stränge, was eine flexible und übersichtliche Verkabelung ermöglicht.
Umfassende Sicherheit durch WAGO Qualität
Die Auswahl der richtigen Klemmleiste ist entscheidend für die Sicherheit und Langlebigkeit jeder elektrischen Installation. Die WAGO 2716-105 repräsentiert das unermüdliche Streben von WAGO nach Perfektion in Bezug auf Produktqualität und Anwendersicherheit. Jede Klemmleiste durchläuft rigorose Qualitätskontrollen, um sicherzustellen, dass sie den höchsten Industriestandards entspricht und über Jahre hinweg zuverlässig funktioniert. Dies schützt nicht nur Ihre Anlagen vor Ausfällen, sondern minimiert auch das Risiko von Brandgefahren, die durch unzureichende Verbindungen entstehen können.
FAQ – Häufig gestellte Fragen zu WAGO 2716-105 – Hochstrom-Klemmleiste, RM 10,0 mm, 76A, 5-pol
Welche Leiterquerschnitte können mit der WAGO 2716-105 angeschlossen werden?
Die WAGO 2716-105 Hochstrom-Klemmleiste ist für massive und feindrähtige Leiter mit und ohne Aderendhülse im Bereich von 0,5 mm² bis 16 mm² ausgelegt. Die exakten maximalen Querschnitte und zulässigen Leiterarten entnehmen Sie bitte den spezifischen technischen Datenblättern von WAGO für diese Produktserie, da diese je nach genauer Ausführung und internationalen Normen leicht variieren können.
Ist die WAGO 2716-105 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 2716-105 ist in der Regel nicht für den direkten Einsatz in explosionsgefährdeten Bereichen konzipiert. Für solche Anwendungen sind spezielle Ex-geschützte Komponenten erforderlich. Bitte konsultieren Sie die Dokumentation von WAGO oder die relevanten Normen (z.B. ATEX-Richtlinien) für spezifische Eignungen.
Wie unterscheidet sich die WAGO 2716-105 von Schraubklemmen?
Der Hauptunterschied liegt in der Klemmtechnologie. WAGO nutzt die bewährte Käfigzugfeder-Klemmtechnik, die eine dauerhaft sichere und vibrationsfeste Verbindung ohne Nachziehen gewährleistet. Schraubklemmen hingegen können sich durch Temperaturschwankungen, Vibrationen oder Materialermüdung lockern, was zu erhöhtem Übergangswiderstand und potenziellen Gefahren führt. Die Federklemme bietet zudem eine schnellere und werkzeuglose Installation.
Welche Vorteile bietet die 5-polige Ausführung der Klemmleiste?
Die 5-polige Ausführung ermöglicht die gleichzeitige Anschaltung von fünf einzelnen Leitern. Dies ist besonders nützlich für die Verbindung von Phasenleitern (L1, L2, L3), dem Neutralleiter (N) und dem Schutzleiter (PE) in Drehstromsystemen, oder für die Verteilung einer gemeinsamen Einspeisung auf bis zu fünf Ausgänge.
Ist die Montage der WAGO 2716-105 komplex?
Nein, die Montage ist bewusst einfach und intuitiv gestaltet. Die Klemmleiste kann auf einer Standard-Hutschiene (35 mm) befestigt oder alternativ verschraubt werden. Der Anschluss der abisolierten Leiter erfolgt werkzeuglos durch einfaches Einführen in die vorgesehene Klemmöffnung.
Welche Normen und Zertifizierungen erfüllt die WAGO 2716-105?
Die WAGO 2716-105 erfüllt in der Regel wichtige internationale Normen wie IEC 60947-7-1 sowie Zulassungen von Organisationen wie UL und CSA. Für spezifische Projekte ist es ratsam, die genauen Zertifizierungsdetails des Herstellers für die jeweilige Produktvariante zu prüfen.
Wie lange ist die erwartete Lebensdauer der WAGO 2716-105?
Dank der hochwertigen Materialien und der wartungsfreien Federklemmtechnologie ist die WAGO 2716-105 für eine sehr lange Lebensdauer ausgelegt. Die Hersteller geben oft an, dass die Verbindungen über mehrere Jahrzehnte stabil bleiben, vorausgesetzt, die Installation und Umgebungsbedingungen entsprechen den Herstellerangaben und geltenden Normen.
