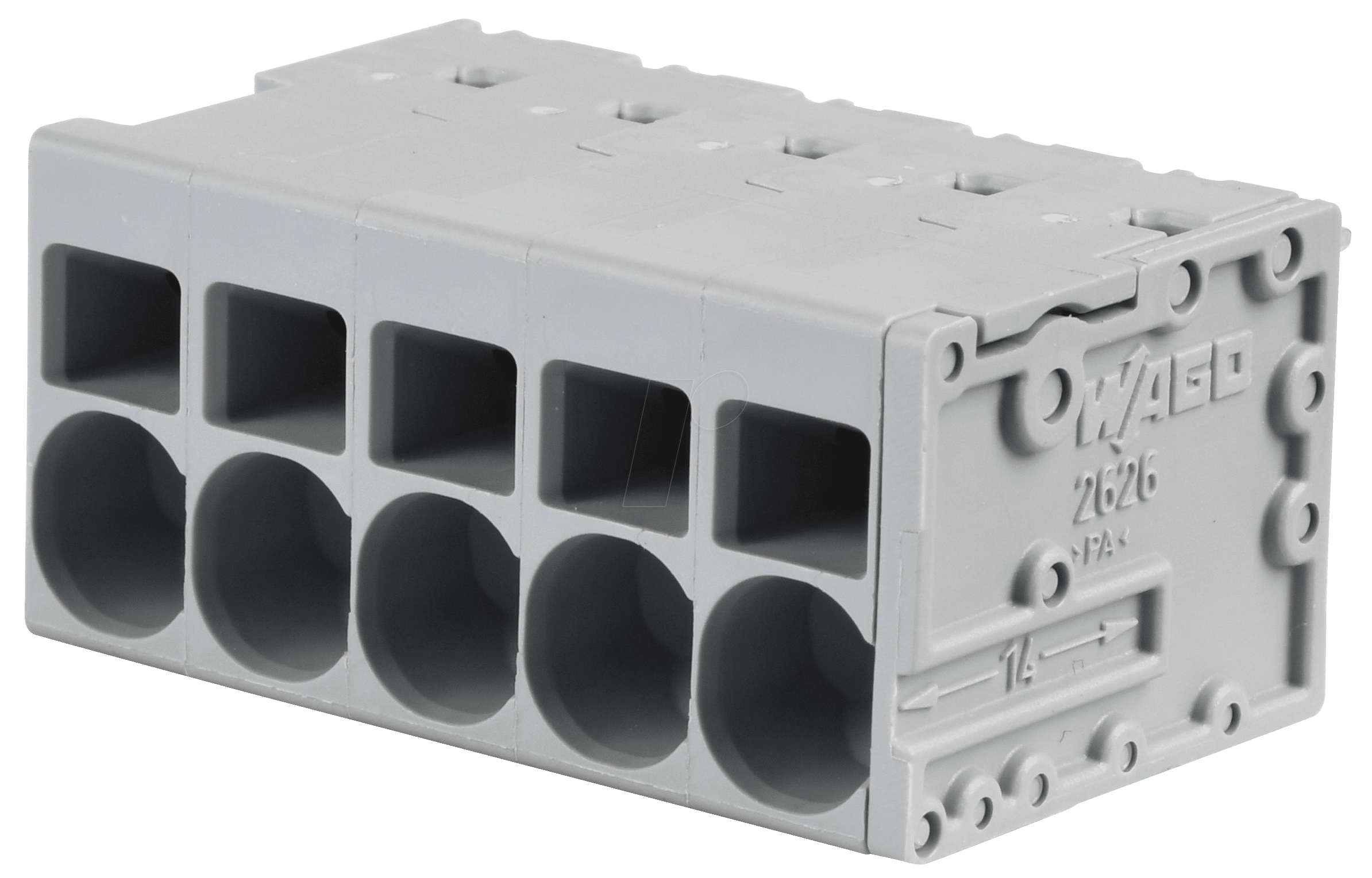

WAGO 2626-3105 Leiterplattenklemme: Maximale Leistung und Sicherheit für Ihre Elektronikprojekte
Die WAGO 2626-3105 Leiterplattenklemme mit einem Rastermaß von 7,5 mm und Anschlussmöglichkeit für Leiterquerschnitte bis 6 mm² ist die ideale Lösung für Ingenieure, Entwickler und Elektroinstallateure, die eine zuverlässige, sichere und effiziente Verbindungstechnik für anspruchsvolle elektronische Anwendungen benötigen. Sie löst das Problem unzureichender oder unsicherer Verbindungen in komplexen Schaltungen, insbesondere dort, wo hohe Strombelastungen oder Vibrationen auftreten.
Herausragende Vorteile der WAGO 2626-3105
Die WAGO 2626-3105 Leiterplattenklemme setzt neue Maßstäbe in puncto Leistung, Zuverlässigkeit und einfacher Handhabung. Gegenüber herkömmlichen Schraubklemmen oder Lötverbindungen bietet sie signifikante Vorteile, die sich direkt in der Effizienz und Langlebigkeit Ihrer elektrischen Installationen niederschlagen.
- Schnelle und Sichere Montage: Dank der bewährten CAGE CLAMP®-Technologie von WAGO ist die Verdrahtung ein Kinderspiel. Kein Werkzeug ist erforderlich, um den Leiter sicher und spannungsfest zu fixieren. Dies spart wertvolle Montagezeit und minimiert das Risiko von Fehlverdrahtungen.
- Hohe Strombelastbarkeit: Mit der Fähigkeit, Leiterquerschnitte bis 6 mm² aufzunehmen, ist diese Klemme für Anwendungen mit höheren Stromanforderungen bestens geeignet. Dies erweitert das Einsatzspektrum erheblich und ermöglicht den Einsatz in leistungsintensiven Systemen.
- Vibrationssicherheit: Die federbasierte Klemmung sorgt für eine dauerhaft sichere Verbindung, die auch unter Einfluss von Vibrationen und Temperaturschwankungen ihre Integrität behält. Dies ist entscheidend für die Zuverlässigkeit in mobilen Anwendungen oder industriellen Umgebungen.
- Platzersparnis: Das kompakte Design der Klemme mit einem Rastermaß von 7,5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in Geräten mit begrenztem Bauraum von Vorteil ist.
- Flexibilität in der Anwendung: Geeignet für massive und feindrähtige Leiter, bietet diese Klemme maximale Flexibilität bei der Auswahl der zu verwendenden Kabeltypen.
- Umfassende Zertifizierungen: WAGO Produkte erfüllen höchste internationale Sicherheitsstandards, was Ihnen zusätzliche Sicherheit und Konformität für Ihre Projekte garantiert.
Technische Spezifikationen und Anwendungsbereiche
Die WAGO 2626-3105 Leiterplattenklemme ist ein Meisterwerk der Verbindungstechnik, entwickelt für anspruchsvollste Einsatzgebiete. Ihre präzise Konstruktion und hochwertigen Materialien gewährleisten eine außergewöhnliche Performance. Die Klemme ist speziell für die Montage auf Leiterplatten konzipiert und dient als zuverlässiger Übergangspunkt für elektrische Signale und Stromversorgung.
Die 5-polige Ausführung ermöglicht die gleichzeitige Anbindung mehrerer Leiter, was die Effizienz bei der Verdrahtung von komplexen Systemen erhöht. Mit einem Rastermaß von 7,5 mm bietet sie eine optimale Balance zwischen kompakter Bauweise und ausreichender Durchgangsfläche für Leiter mit einem Querschnitt von bis zu 6 mm². Dies ist besonders wichtig für Anwendungen, bei denen hohe Energieströme sicher geführt werden müssen.
Einsatzgebiete:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik, Aktuatorik und Stromversorgungen in Produktionsanlagen.
- Gebäudetechnik: Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheitsinstallationen.
- Energieerzeugung und -verteilung: Solaranlagen, Windkraftanlagen und elektrische Verteiler.
- Labor- und Messtechnik: Zuverlässige Verbindungen für Prüfaufbauten und Messgeräte.
- Anlagenbau: Flexible und wartungsarme Verbindungen in diversen maschinellen Konstruktionen.
- Signalverarbeitung: Sichere und störungsfreie Übertragung von Daten- und Steuersignalen.
Material und Konstruktion für Langlebigkeit
Die herausragende Performance und Langlebigkeit der WAGO 2626-3105 Leiterplattenklemme resultieren maßgeblich aus der sorgfältigen Auswahl der Materialien und der durchdachten Konstruktion. Jedes Detail ist darauf ausgelegt, eine sichere und dauerhafte elektrische Verbindung zu gewährleisten, selbst unter extremen Bedingungen.
Das Gehäuse der Klemme besteht aus einem Hochleistungskunststoff, der sich durch hervorragende thermische Stabilität, mechanische Festigkeit und elektrische Isolation auszeichnet. Dieses Material widersteht Temperaturen im angegebenen Betriebsbereich und schützt die internen Komponenten vor Umwelteinflüssen wie Staub und Feuchtigkeit. Die Farbgebung (oft ein neutrales Grau oder Beige) ist typisch für industrielle Komponenten und dient der Identifikation sowie der visuellen Abgrenzung.
Die Klemmmechanik, die CAGE CLAMP®-Technologie, beruht auf einem federstahlgehärteten Bügel und einer Feder. Der Klemmbügel übt einen konstanten Anpressdruck auf den Leiter aus, unabhängig von Vibrationen oder Temperaturschwankungen. Dies verhindert ein Lockern der Verbindung und gewährleistet einen geringen Übergangswiderstand über die gesamte Lebensdauer. Die Feder aus rostfreiem Spezialstahl sorgt für die notwendige Rückstellkraft und die dauerhafte Klemmwirkung.
Die Kontaktfedern und -brücken sind aus hochwertigen, korrosionsbeständigen Metalllegierungen gefertigt. Diese stellen eine optimale elektrische Leitfähigkeit sicher und minimieren den Spannungsabfall über die Klemme, was besonders bei hohen Strömen von entscheidender Bedeutung ist. Die präzise Fertigung der Kontakte gewährleistet eine gleichmäßige Stromverteilung und vermeidet Hotspots, die zu vorzeitigem Verschleiß führen könnten.
WAGO 2626-3105: Aufbau und Installation – Ein Kinderspiel
Die Installation der WAGO 2626-3105 Leiterplattenklemme ist so konzipiert, dass sie selbst für unerfahrene Anwender unkompliziert und schnell durchführbar ist. Dies ist ein Kernmerkmal der WAGO Verbindungstechnik, das auf Effizienz und Anwenderfreundlichkeit abzielt.
Die Klemme wird zunächst sicher auf der Leiterplatte montiert. Dies geschieht in der Regel durch Lötösen oder durch spezielle Montageflansche, die eine stabile mechanische Befestigung auf der Platine gewährleisten. Nach der festen Montage auf der Leiterplatte stehen die Anschlussöffnungen für die Leiter zur Verfügung.
Für den Anschluss der Leiter wird die Klemmstelle einfach geöffnet. Dies geschieht durch das Einsetzen eines Werkzeugs (oft ein Schraubendreher oder ein spezieller Betätigungsstift, je nach spezifischem WAGO System – für die 2626 Serie ist dies oft ein einfacher Druckmechanismus oder ein werkzeugloser Betätigungshebel) in eine dafür vorgesehene Öffnung. Dies entspannt die Klemmfeder und gibt den Kontakt frei.
Anschließend wird der abisolierte Leiter (massiv oder feindrähtig) einfach in die geöffnete Anschlusskammer eingeführt. Es ist kein Verdrillen oder Verbiegen des Leiters notwendig. Sobald der Leiter vollständig eingeführt ist, wird die Klemmstelle wieder freigegeben. Die interne Federkraft drückt die Klemmfeder kraftvoll und gleichmäßig auf den Leiter, was eine sichere und niederohmige Verbindung herstellt.
Die 5-polige Ausführung erlaubt die simultane Aufnahme von bis zu fünf separaten Leitern. Dies optimiert die Verdrahtung von Mehrpunktverbindungen und reduziert die Anzahl der benötigten Komponenten erheblich.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Leiterplattenklemme |
| Hersteller | WAGO |
| Modell/Artikelnummer | 2626-3105 |
| Rastermaß | 7,5 mm |
| Maximaler Leiterquerschnitt | 6 mm² (AWG 10) |
| Anzahl der Anschlüsse | 5-polig |
| Anschlusstechnik | CAGE CLAMP®-Technologie (Federklemme) |
| Bemessungsspannung | Entspricht den relevanten Normen für elektrische Bauteile dieser Art, spezifische Werte für die Anwendungsumgebung beachten. |
| Bemessungsstrom | Abhängig vom Leiterquerschnitt und der Umgebungstemperatur, typischerweise für hohe Strombelastungen ausgelegt. |
| Montageart | Für Leiterplattenmontage, vorgesehen für Lötverbindungen oder durch spezielle Befestigungslösungen. |
| Material Gehäuse | Hochleistungskunststoff mit exzellenten Isoliereigenschaften und thermischer Stabilität. |
| Material Kontakte | Korrosionsbeständige Metalllegierungen für optimale Leitfähigkeit und Langlebigkeit. |
| Einsatzbereich | Industrielle Automatisierung, Energieverteilung, Gebäudetechnik, Anlagenbau und Signalverarbeitung. |
| Umgebungstemperatur | Geeignet für einen breiten Temperaturbereich, spezifiziert nach industriellen Standards. |
FAQ – Häufig gestellte Fragen zu WAGO 2626-3105 – Leiterplattenklemme – RM 7,5 mm, Ø 6 mm2, 5-polig
Welche Leiterquerschnitte können mit der WAGO 2626-3105 angeschlossen werden?
Die WAGO 2626-3105 Leiterplattenklemme ist für Leiterquerschnitte bis zu 6 mm² (entspricht AWG 10) ausgelegt. Dies ermöglicht den Anschluss von relativ dicken Leitern, was sie für Anwendungen mit höheren Stromstärken prädestiniert.
Ist für den Anschluss der Leiter ein Werkzeug erforderlich?
Nein, die CAGE CLAMP®-Technologie von WAGO ermöglicht einen werkzeuglosen Anschluss. Die Klemmstelle wird einfach betätigt (oft durch einen Hebel oder Druckmechanismus), der Leiter eingeführt und die Klemmstelle wieder freigegeben. Die Federkraft sorgt dann für die sichere Fixierung.
Für welche Umgebungen ist die WAGO 2626-3105 besonders gut geeignet?
Die WAGO 2626-3105 ist ideal für anspruchsvolle Umgebungen wie die industrielle Automatisierung, wo Vibrationen auftreten können. Die federbasierte Klemmung garantiert eine dauerhaft sichere Verbindung, die auch unter diesen Bedingungen ihre Integrität bewahrt.
Wie viele Leiter können gleichzeitig angeschlossen werden?
Die Klemme ist 5-polig ausgelegt, das heißt, es können bis zu fünf einzelne Leiter gleichzeitig angeschlossen werden. Dies ist besonders vorteilhaft für das Verdrahten von Mehrpunktverbindungen.
Welche Vorteile bietet die CAGE CLAMP®-Technologie gegenüber herkömmlichen Schraubklemmen?
Die CAGE CLAMP®-Technologie bietet entscheidende Vorteile: Sie ist werkzeuglos, vibrationssicher durch konstanten Federdruck, ermöglicht eine schnelle Montage und minimiert das Risiko von Beschädigungen am Leiter. Zudem verhindert sie das „Nachziehen“ der Schrauben, das bei herkömmlichen Klemmen unter Temperaturschwankungen erforderlich sein kann.
Ist die Klemme für den Einsatz auf Leiterplatten konzipiert?
Ja, die WAGO 2626-3105 ist explizit als Leiterplattenklemme konzipiert. Sie wird typischerweise auf der Leiterplatte montiert und dient als direkter Anschluss für elektrische Verbindungen auf der Platine.
