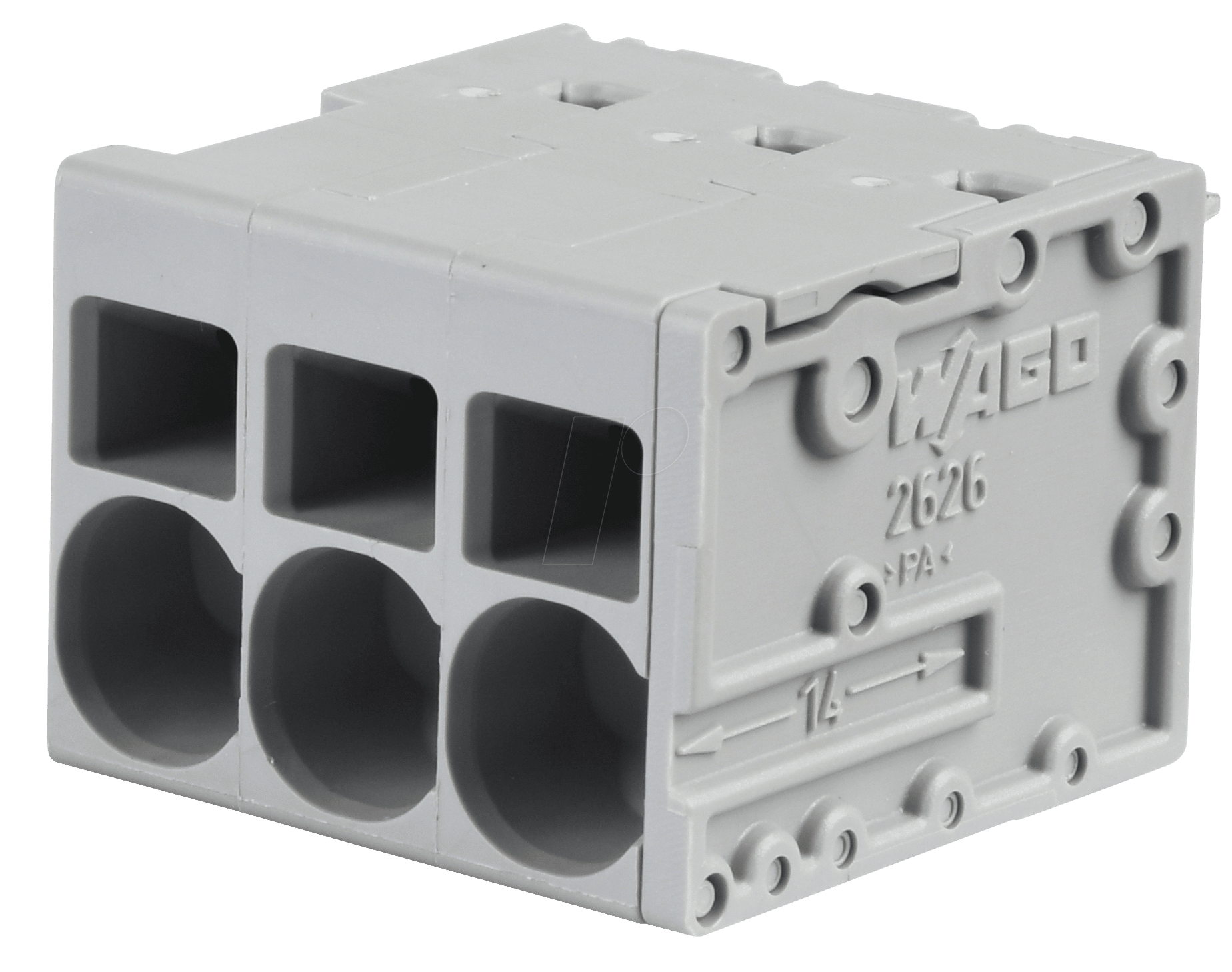

WAGO 2626-3103 Leiterplattenklemme: Präzision und Zuverlässigkeit für anspruchsvolle elektrische Verbindungen
Die WAGO 2626-3103 Leiterplattenklemme ist die essenzielle Komponente für Elektrotechniker, Ingenieure und Systemintegratoren, die eine sichere, dauerhafte und effiziente Verbindung von Drähten auf Leiterplatten benötigen. Sie löst das Problem der zuverlässigen und werkzeuglosen Verdrahtung in kompakten Elektronikanwendungen, wo Standardlösungen an ihre Grenzen stoßen. Ideal für den Einsatz in industrieller Automatisierung, Haushaltsgeräten, Beleuchtungstechnik und anspruchsvollen Prototypenbau.
Überlegene Verbindungstechnologie: Warum WAGO?
Im Gegensatz zu herkömmlichen Schraubklemmen oder Lötverbindungen bietet die WAGO 2626-3103 eine integrierte Federklemmtechnik. Diese Technologie garantiert einen konstant sicheren Kontakt, der unbeeinflusst von Vibrationen, Temperaturschwankungen oder mechanischen Belastungen ist. Die werkzeuglose Montage reduziert Installationszeiten signifikant und minimiert das Risiko von fehlerhaften Verbindungen durch unsachgemäße Werkzeuganwendung. Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit, die für professionelle Anwendungen unerlässlich sind. Die RM 7,5 mm Rastermaß und die Möglichkeit zur Aufnahme von Kabeln bis Ø 6 mm² (entspricht typischerweise einem Leiterquerschnitt von bis zu 16 mm²) machen diese Klemme besonders vielseitig einsetzbar und zu einer überlegenen Wahl für anspruchsvolle elektrische Designs.
Anwendungsbereiche und Technische Spezifikationen
Die WAGO 2626-3103 Leiterplattenklemme findet ihren Einsatz in einer Vielzahl von Branchen und Applikationen, wo eine zuverlässige elektrische Schnittstelle gefordert ist. Dazu gehören:
- Industrielle Automatisierung: Steuerungssysteme, Sensoranbindungen, Motorsteuerungen.
- Beleuchtungstechnik: Konverter, Treiber und die Verdrahtung von LED-Modulen.
- Haushaltsgeräte: Integration von Steuerplatinen in Waschmaschinen, Geschirrspüler und andere Geräte.
- Gebäudeautomation: Vernetzung von Sensoren, Aktoren und Steuereinheiten.
- Prototypenbau und Kleinserienfertigung: Schnelle und sichere Verdrahtung von Entwicklungsboards und kundenspezifischen Lösungen.
Diese Klemme ist konzipiert für den direkten Einbau auf Leiterplatten und ermöglicht eine effiziente Montage von Kabeln mit einem Querschnitt von bis zu 6 mm² (entsprechend AWG 14-6, abhängig von der Isolationsdicke und Art des Leiters). Der Pin-Abstand (Rastermaß) von 7,5 mm ist optimiert für eine gute Packungsdichte und eine saubere Verdrahtung.
Leistung und Sicherheit im Detail
Die Konstruktion der WAGO 2626-3103 ist auf maximale Leistung und Sicherheit ausgelegt. Die integrierte Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht das steckbare Verbinden von flexiblen und starren Leitern ohne Werkzeug. Dies ist ein entscheidender Vorteil gegenüber herkömmlichen Klemmmethoden, da es die Gefahr von Beschädigungen an den Leiterenden reduziert und eine hohe Kontaktsicherheit gewährleistet.
- Sichere Isolation: Das Gehäusematerial bietet eine hohe Durchschlagsfestigkeit und schützt vor versehentlichem Kontakt mit stromführenden Teilen.
- Korrosionsbeständigkeit: Die verwendeten Kontaktfedern und Anschlussklemmen sind aus hochwertigen Materialien gefertigt, die Beständigkeit gegen Korrosion und Oxidation aufweisen, was für eine lange Lebensdauer sorgt.
- Vibrationsfestigkeit: Die Federklemmen sorgen für einen festen Griff, der auch unter ungünstigen Umgebungsbedingungen wie Vibrationen oder Stoßbelastungen eine stabile Verbindung aufrechterhält.
- Temperaturbeständigkeit: Die Klemme ist für einen breiten Temperaturbereich ausgelegt und behält ihre Funktionalität auch unter wechselnden thermischen Bedingungen bei.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 2626-3103 |
| Anzahl der Pole | 3-polig |
| Rastermaß (RM) | 7,5 mm |
| Maximaler Leiterquerschnitt | Bis Ø 6 mm² (typischerweise bis 16 mm² Leiterquerschnitt möglich, abhängig von der Isolationsform) |
| Anschlusstechnik | Push-in CAGE CLAMP® (werkzeuglos) |
| Gehäusematerial | Hochwertiger, thermoplastischer Kunststoff mit exzellenten Isoliereigenschaften und Flammwidrigkeit (typischerweise nach UL 94 V-0) |
| Kontaktmaterial | Kupferlegierung mit oberflächenaktiver Beschichtung (z.B. verzinnte oder vernickelte Kontakte für erhöhte Leitfähigkeit und Korrosionsschutz) |
| Nennspannung (typisch) | Bis zu 400 V (Anwendungsspezifisch, abhängig von der Leiterplattendicke und Umgebung) |
| Nennstrom (typisch) | Bis zu 24 A (Anwendungsspezifisch, abhängig von der Umgebungstemperatur und dem Leiterquerschnitt) |
| Schutzart (typisch) | IP20 (geschützt gegen Fremdkörper >12,5 mm) |
| Montageart | Lötfahnen für direkte Montage auf Leiterplatte |
Innovationskraft und Zuverlässigkeit der WAGO CAGE CLAMP®
Die CAGE CLAMP®-Anschlusstechnik von WAGO revolutionierte die elektrische Verbindungstechnik. Bei der 2626-3103 Serie wird die bewährte Push-in-Variante eingesetzt, die das Einführen von Leitern extrem vereinfacht. Ein einfacher Druck genügt, um eine sichere elektrische Verbindung herzustellen. Dies reduziert die Montagezeit erheblich und macht die Installation auch für weniger erfahrene Anwender zugänglich und fehlersicher. Die integrierte Federkraft sorgt für eine permanente Klemmung, die die Leiteroberfläche nicht beschädigt und für eine dauerhaft geringe Übergangsbeständigkeit sorgt. Dies ist besonders wichtig in Umgebungen mit starker Temperaturschwankung, wo sich Materialien ausdehnen und zusammenziehen – eine Schraubklemme würde hier ihre Klemmkraft verlieren, die WAGO Klemme hält dagegen stand.
Qualität, die man spürt und sieht
Das Gehäuse der WAGO 2626-3103 besteht aus einem robusten, flammhemmenden und hochisolierenden Kunststoff. Dieses Material ist nicht nur widerstandsfähig gegen mechanische Einwirkungen und Chemikalien, sondern gewährleistet auch höchste elektrische Sicherheit. Die Kontaktstellen sind aus einer speziell entwickelten Kupferlegierung gefertigt, die eine exzellente Leitfähigkeit und Langlebigkeit garantiert. Die Oberflächenbehandlung schützt vor Oxidation und sorgt für eine konstant niedrige Kontaktimpedanz über die gesamte Lebensdauer des Produkts. Die präzise Fertigung und die strenge Qualitätskontrolle bei WAGO stellen sicher, dass jede Klemme den höchsten Industriestandards entspricht.
Optimierte Verdrahtung und Platzersparnis
Mit einem Rastermaß von 7,5 mm ermöglicht die 2626-3103 eine hohe Packungsdichte auf der Leiterplatte. Dies ist ein entscheidender Vorteil in modernen Geräten, wo der Platz oft begrenzt ist. Die 3-polige Ausführung erlaubt die gleichzeitige Verbindung von drei Leitern, was die Anzahl der benötigten Klemmen reduziert und den Verdrahtungsaufwand minimiert. Die klare Kennzeichnung und die intuitive Bedienung unterstützen einen schnellen und fehlerfreien Aufbau von elektrischen Schaltungen.
Häufig gestellte Fragen zu WAGO 2626-3103 – Leiterplattenklemme – RM 7,5 mm, Ø 6 mm2, 3-polig
Was ist der Hauptvorteil der WAGO 2626-3103 gegenüber traditionellen Schraubklemmen?
Der Hauptvorteil ist die werkzeuglose Montage durch die Push-in CAGE CLAMP®-Anschlusstechnik. Diese sorgt für eine konstant hohe und vibrationssichere Klemmkraft, reduziert Installationszeiten und minimiert das Risiko von fehlerhaften Verbindungen.
Welche Leiterquerschnitte können mit der WAGO 2626-3103 verbunden werden?
Die Klemme ist für Leiterquerschnitte bis zu Ø 6 mm² ausgelegt. Dies entspricht typischerweise einer maximalen Leiterfläche von 16 mm², abhängig von der Art des Leiters (massiv oder flexibel) und der Isolationsdicke.
Ist die WAGO 2626-3103 für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja, die Klemme ist aufgrund ihrer robusten Bauweise, der korrosionsbeständigen Materialien und der vibrationssicheren Klemmkraft bestens für den Einsatz in industriellen Umgebungen, bei Temperaturschwankungen und mechanischen Belastungen geeignet.
Wie wird die WAGO 2626-3103 auf der Leiterplatte befestigt?
Die Klemme verfügt über Lötfahnen, die direkt auf die Leiterplatte gelötet werden, was eine feste und zuverlässige mechanische Verbindung gewährleistet.
Welche Sicherheitsstandards erfüllt die WAGO 2626-3103?
Die Klemme erfüllt in der Regel relevante internationale Sicherheitsstandards wie UL und VDE, was für den Einsatz in professionellen und industriellen Anwendungen unerlässlich ist. Die genauen Zertifizierungen können je nach Produktvariante variieren.
Kann die WAGO 2626-3103 mit flexiblen und starren Leitern verwendet werden?
Ja, die Push-in CAGE CLAMP®-Anschlusstechnik ist speziell dafür konzipiert, sowohl massive als auch flexible Leiter (mit oder ohne Aderendhülse) sicher und zuverlässig zu verbinden.
Was bedeutet „RM 7,5 mm“ bei dieser Klemme?
„RM“ steht für Rastermaß. Ein RM von 7,5 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlussstellen auf der Leiterplatte an. Dies ist ein wichtiger Parameter für die Planung und Bestückung von Leiterplatten.
