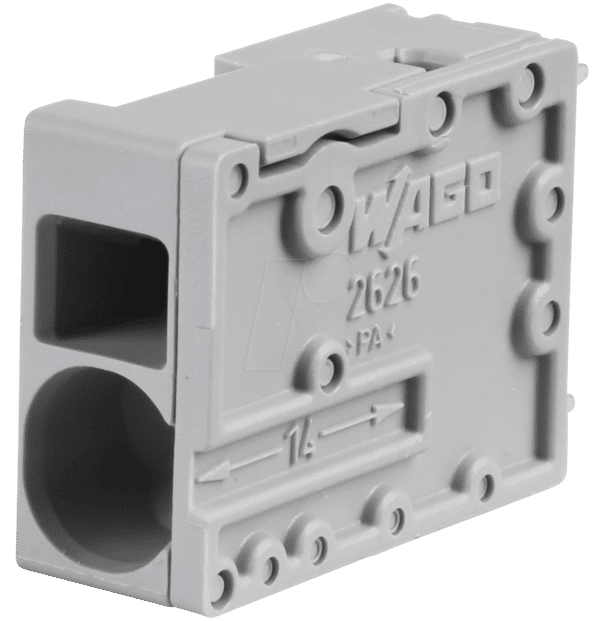

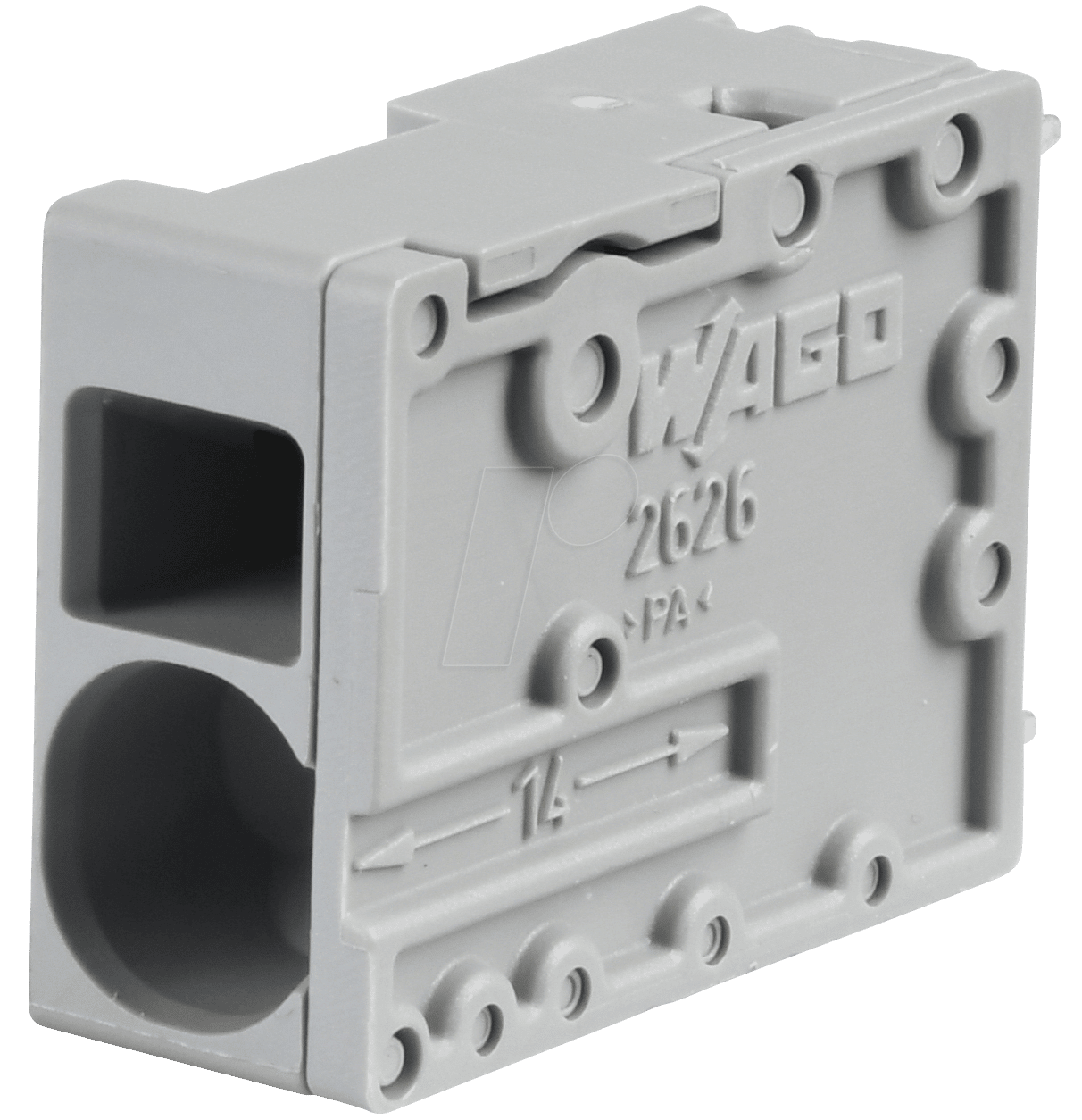

WAGO 2626-3101 Leiterplattenklemme: Sichere und Effiziente Verbindungen für Anspruchsvolle Anwendungen
Suchen Sie nach einer zuverlässigen und langlebigen Lösung für die elektrische Verbindung auf Leiterplatten? Die WAGO 2626-3101 Leiterplattenklemme wurde speziell für Ingenieure, Techniker und Entwickler entwickelt, die höchste Ansprüche an Sicherheit, Effizienz und Flexibilität stellen. Diese einpolige Klemme mit einem Rastermaß von 7,5 mm und einer Anschlusskapazität für Leiterquerschnitte bis zu 6 mm² löst das Problem der sicheren und schnellen Verdrahtung in anspruchsvollen industriellen und professionellen Umgebungen.
Überragende Anschlusslösung: Die WAGO 2626-3101 im Detail
Die WAGO 2626-3101 repräsentiert die Spitze der Verdrahtungstechnologie für Leiterplatten. Während Standardlösungen oft Kompromisse bei der Zuverlässigkeit, der Installationsgeschwindigkeit oder der Flexibilität erfordern, bietet diese Klemme ein durchdachtes System, das diese Herausforderungen meistert. Ihre Konstruktion ist auf maximale Leitfähigkeit und mechanische Stabilität ausgelegt, was zu einer Reduzierung von Übergangswiderständen und einer erhöhten Lebensdauer der Verbindung führt. Die einfache Handhabung durch die bewährte Federklemmtechnik minimiert den Zeitaufwand bei der Installation und Wartung, was sie zur idealen Wahl für Serienfertigung und komplexe Schaltungen macht.
Konstruktion und Technologie: Maximale Leistung für Ihre Elektronik
Die WAGO 2626-3101 Leiterplattenklemme zeichnet sich durch eine robuste Bauweise und innovative Technologie aus, die für eine sichere und dauerhafte elektrische Verbindung sorgt. Das Kernstück bildet das präzise gefertigte Gehäuse aus hochtemperaturbeständigem Kunststoff, das den höchsten Umweltanforderungen standhält. Die integrierte CAGE CLAMP® Anschlussklemme ermöglicht ein schnelles und werkzeugloses Verdrahten von massiven und feindrähtigen Leitern.
Vorteile der Konstruktion:
- Robustes Gehäuse: Gefertigt aus schlagfestem und thermisch stabilem Kunststoff, der auch unter extremen Bedingungen seine Integrität bewahrt.
- CAGE CLAMP® Technologie: Bietet eine sichere und vibrationsfeste Verbindung, die durch einfaches Einführen des Leiters aktiviert wird.
- Kompaktes Design: Ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders bei platzkritischen Anwendungen von Vorteil ist.
- Hohe Strombelastbarkeit: Ausgelegt für den Anschluss von Leitern bis zu 6 mm², was eine breite Palette von Leistungsanforderungen abdeckt.
- Optimierte Kontaktflächen: Sorgen für geringe Übergangswiderstände und somit für minimale Erwärmung der Verbindung.
Anwendungsbereiche und Einsatzmöglichkeiten: Wo die WAGO 2626-3101 glänzt
Die Vielseitigkeit der WAGO 2626-3101 Leiterplattenklemme macht sie zu einem unverzichtbaren Bauteil in zahlreichen Branchen und Anwendungsbereichen. Ihre Zuverlässigkeit und einfache Handhabung prädestinieren sie für den Einsatz in:
- Industrieller Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Maschinen und Anlagen.
- Gebäudetechnik: Für Beleuchtungssteuerungen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Sicherheitssysteme.
- Energieerzeugung und -verteilung: In Netzteilen, Wechselrichtern und Schaltanlagen zur sicheren Stromleitung.
- Verkehrstechnik: In Fahrzeugen und Signalgebern, wo Vibrationsfestigkeit und Langlebigkeit entscheidend sind.
- Messtechnik und Prüfgeräte: Für präzise und stabile elektrische Verbindungen in Labor und Feld.
- Unterhaltungselektronik: In Geräten mit höheren Leistungsanforderungen, wo eine zuverlässige Stromversorgung gewährleistet sein muss.
Die Möglichkeit, sowohl massive als auch feindrähtige Leiter mit oder ohne Aderendhülse anzuschließen, erhöht die Flexibilität bei der Planung und Realisierung von Schaltungen. Dies macht die WAGO 2626-3101 zur idealen Wahl für Prototypenentwicklung, Kleinserienfertigung und die nachträgliche Modifikation bestehender Systeme.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktart | Leiterplattenklemme |
| Hersteller | WAGO |
| Modell | 2626-3101 |
| Polzahl | 1-polig |
| Rastermaß | 7,5 mm |
| Anschlussquerschnitt (min.) | 0,08 mm² (mit Aderendhülse) |
| Anschlussquerschnitt (max.) | 6 mm² (flexibel und starr) |
| Nennspannung | 400 V |
| Nennstrom | 32 A |
| Isolationsmaterial | Polyamid (PA) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +105 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Befestigungsart | Löten auf Leiterplatte |
Warum WAGO? Qualität und Zuverlässigkeit seit Jahrzehnten
WAGO steht weltweit für innovative Verbindungstechnik. Mit der CAGE CLAMP® Technologie hat WAGO die Art und Weise, wie elektrische Verbindungen hergestellt werden, revolutioniert. Das Unternehmen setzt auf höchste Qualitätsstandards in Entwicklung und Fertigung, um Produkte zu liefern, die auch unter anspruchsvollsten Bedingungen eine maximale Betriebssicherheit und Langlebigkeit gewährleisten. Die Leiterplattenklemmen der Serie 2626-3101 sind ein Beweis für dieses Engagement und bieten Ihnen die Gewissheit, dass Ihre elektrischen Verbindungen stabil und sicher sind.
FAQ – Häufig gestellte Fragen zu WAGO 2626-3101 – Leiterplattenklemme – RM 7,5 mm, Ø 6 mm² , 1-polig
Kann die WAGO 2626-3101 auch für Litzen ohne Aderendhülse verwendet werden?
Ja, die WAGO 2626-3101 kann sowohl massive als auch feindrähtige Leiter ohne Aderendhülse anschließen, solange der Leiterquerschnitt im zulässigen Bereich liegt und eine ausreichende Verpressung gewährleistet ist. Für eine maximale Sicherheit und Performance bei feindrähtigen Leitern wird jedoch die Verwendung von Aderendhülsen empfohlen.
Welche Arten von Leitern kann ich mit dieser Klemme verbinden?
Sie können mit der WAGO 2626-3101 sowohl massive als auch feindrähtige Leiter von 0,08 mm² bis 6 mm² anschließen. Dies deckt eine sehr breite Palette von Anforderungen in unterschiedlichen Anwendungen ab.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2626-3101 Leiterplattenklemme ist nach IP20 klassifiziert und primär für allgemeine industrielle und kommerzielle Anwendungen konzipiert. Für explosionsgefährdete Bereiche sind spezielle Zertifizierungen und Produkte erforderlich. Bitte konsultieren Sie hierfür die spezifischen Produktinformationen oder kontaktieren Sie unseren technischen Support.
Wie wird die Klemme auf der Leiterplatte befestigt?
Die Befestigung der WAGO 2626-3101 auf der Leiterplatte erfolgt durch Löten. Die entsprechenden Lötösen sind integraler Bestandteil der Klemme und für eine zuverlässige Verbindung ausgelegt.
Welche Umgebungstemperaturen werden von der Klemme toleriert?
Die WAGO 2626-3101 Leiterplattenklemme ist für einen Betriebstemperaturbereich von -60 °C bis +105 °C ausgelegt. Diese hohe thermische Belastbarkeit gewährleistet einen zuverlässigen Betrieb auch unter widrigen Umgebungsbedingungen.
Was bedeutet „Rastermaß 7,5 mm“?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlussstellen oder Klemmen an. Ein Rastermaß von 7,5 mm bedeutet, dass zwischen den einzelnen Anschlussklemmen ein Abstand von 7,5 mm auf der Leiterplatte vorgesehen werden muss. Dies ist ein wichtiger Parameter für die Bestückungsdichte und die Dimensionierung der Leiterplatte.
Ist die Klemme für den Einsatz in Hochfrequenzanwendungen geeignet?
Die WAGO 2626-3101 ist primär für die sichere und zuverlässige Übertragung von Strom und niederfrequenten Signalen konzipiert. Für anspruchsvolle Hochfrequenzanwendungen mit spezifischen Impedanzanforderungen sind möglicherweise spezialisierte Steckverbinder notwendig.
