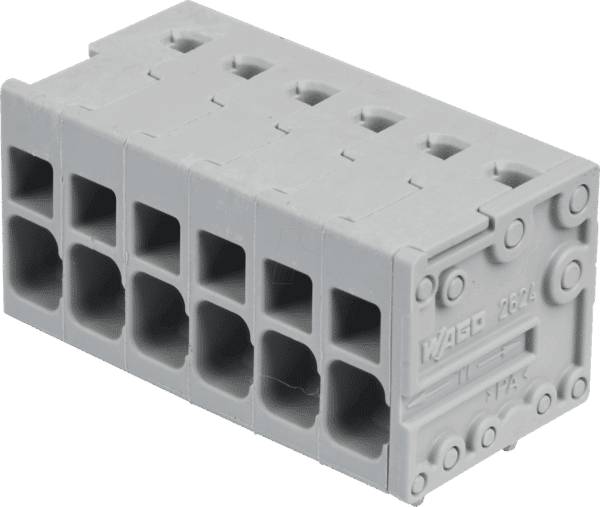

WAGO 2624-1106 Leiterplattenklemme: Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte
Die WAGO 2624-1106 Leiterplattenklemme ist die essenzielle Lösung für alle Ingenieure, Techniker und Entwickler, die eine robuste und sichere Verbindungslösung für ihre Platinen benötigen. Wenn es um die zuverlässige Integration von Kabeln mit Querschnitten bis zu 4 mm² in Elektronikgehäuse geht, bietet diese 6-polige Klemme mit einem Rastermaß von 5 mm höchste Performance und Installationsfreundlichkeit, die Standardlösungen oft vermissen lassen.
Maximale Anschlussvielfalt und Sicherheit für Ihre Platinen
Die WAGO 2624-1106 Leiterplattenklemme repräsentiert die Spitzenklasse in der Verbindungstechnik für Leiterplatten. Sie wurde entwickelt, um den Herausforderungen moderner Elektronikentwicklung gerecht zu werden, bei denen Effizienz, Zuverlässigkeit und Sicherheit oberste Priorität haben. Mit ihrem durchdachten Design ermöglicht sie einen schnellen und werkzeuglosen Anschluss von flexiblen und starren Leitern. Dies minimiert die Installationszeit und reduziert das Fehlerrisiko erheblich, was in industriellen Umgebungen und bei der Massenproduktion von unschätzbarem Wert ist.
Wichtige Vorteile der WAGO 2624-1106 Leiterplattenklemme
- Werkzeugloser Anschluss: Sparen Sie wertvolle Zeit und reduzieren Sie die Fehlerquote durch die bewährte CAGE CLAMP® Anschlussklemme.
- Hohe Strombelastbarkeit: Geeignet für Leiter mit Querschnitten bis zu 4 mm², was eine flexible Anwendung in verschiedenen Leistungsklassen ermöglicht.
- Kompaktes Design: Das Rastermaß von 5 mm sorgt für eine hohe Packungsdichte auf der Leiterplatte, ideal für platzkritische Anwendungen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und zuverlässige Funktion unter anspruchsvollen Bedingungen.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in der Automatisierungstechnik, im Maschinenbau, der Beleuchtungstechnik und vielen weiteren Branchen.
- Sicherheit und Normkonformität: Erfüllt relevante internationale Standards und Sicherheitsrichtlinien für den professionellen Einsatz.
Anschlusstechnik auf höchstem Niveau: Das Prinzip der CAGE CLAMP®
Das Herzstück der WAGO 2624-1106 Leiterplattenklemme bildet die patentierte CAGE CLAMP® Anschlussklemme. Dieses System revolutionierte die elektrische Verbindungstechnik durch seinen einfachen, sicheren und dauerhaft zuverlässigen Klemmmechanismus. Für den Anschluss wird einfach der abisolierte Leiter in die Öffnung eingeführt. Die integrierte Federkraft hält den Leiter fest und sorgt für einen konstanten Anpressdruck, unabhängig von Vibrationen oder Temperaturschwankungen. Dies verhindert ein „Nachziehen“ der Klemme, ein häufiges Problem bei Schraubverbindungen, und garantiert eine dauerhaft niederohmige elektrische Verbindung. Das Lösen des Leiters erfolgt ebenfalls werkzeuglos durch einfaches Anheben der Feder mit einem geeigneten Werkzeug.
Materialien und Verarbeitung: Garant für Langlebigkeit und Sicherheit
Die Auswahl der Materialien für die WAGO 2624-1106 Leiterplattenklemme ist entscheidend für ihre Leistungsfähigkeit und Zuverlässigkeit. Das Gehäusematerial ist typischerweise ein halogenfreies, thermoplastisches Polymer, das sowohl hohe mechanische Festigkeit als auch exzellente elektrische Isolationseigenschaften aufweist. Diese Werkstoffe sind oft schwer entflammbar und zeichnen sich durch eine hohe Temperaturbeständigkeit aus, was für den Einsatz in industriellen Umgebungen unerlässlich ist. Die Federkraft-Elemente der CAGE CLAMP® bestehen aus hochflexiblem Federstahl, der auf seine Korrosionsbeständigkeit geprüft wurde. Die Leiterkontaktierung erfolgt über eine versilberte Kupferschiene, die eine optimale Leitfähigkeit und Oxidationsbeständigkeit gewährleistet. Diese Kombination aus hochwertigen Materialien sorgt für eine zuverlässige und langlebige elektrische Verbindung über die gesamte Lebensdauer des Produkts.
Einsatzgebiete: Wo die WAGO 2624-1106 ihre Stärken ausspielt
Die WAGO 2624-1106 Leiterplattenklemme ist ein vielseitiger Baustein in zahlreichen Anwendungen:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuerungen und Stromversorgungen an Steuerplatinen.
- Maschinen- und Anlagenbau: Zuverlässige Verkabelung von Komponenten in Steuerkästen und Bedienpulten.
- Beleuchtungstechnik: Sichere und effiziente Anbindung von LED-Treibern und Steuermodulen.
- Energieverteilung: Anschluss von Niederspannungskomponenten in Verteilerschränken.
- Haus- und Gebäudetechnik: Integration in Regelungssysteme für Heizung, Lüftung und Klima.
- Fahrzeugtechnik: Robuste Verbindungen in der Bordelektronik von Nutzfahrzeugen und Spezialfahrzeugen.
Die hohe Anschlussleistung und die einfache Handhabung machen sie zur bevorzugten Wahl, wenn es um die schnelle und sichere Verdrahtung von Leiterplatten geht, insbesondere dort, wo Platz und Effizienz gefragt sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | 2624-1106 |
| Produkttyp | Leiterplattenklemme |
| Rastermaß (RM) | 5 mm |
| Maximaler Leiterquerschnitt (AWG) | 12 AWG |
| Maximaler Leiterquerschnitt (mm²) | 4 mm² |
| Anzahl der Anschlusspunkte | 6 |
| Anschlussart | CAGE CLAMP® Federklemme |
| Montageart | Lötanschluss für Leiterplatte |
| Nennspannung (nach EN) | 320 V |
| Nennstrom (nach EN) | 20 A |
| Schutzart | IP20 (eingesteckt) |
| Gehäusematerial | Halogenfreier, thermoplastischer Kunststoff |
| Farbe des Gehäuses | Grau / Schwarz (typisch, abhängig von der spezifischen Ausführung) |
| Betriebstemperatur (max.) | 105 °C |
Häufig gestellte Fragen (FAQ)
Was sind die Hauptvorteile der WAGO 2624-1106 gegenüber Schraubklemmen?
Die WAGO 2624-1106 Leiterplattenklemme bietet durch die CAGE CLAMP® Technologie einen werkzeuglosen Anschluss, der deutlich schneller und sicherer ist als herkömmliche Schraubverbindungen. Sie verhindert das Nachlassen der Klemmkraft durch Vibrationen und Temperaturschwankungen und sorgt so für eine dauerhaft zuverlässige elektrische Verbindung.
Für welche Leiterquerschnitte ist die Klemme geeignet?
Die WAGO 2624-1106 Leiterplattenklemme ist für eindrähtige und mehrdrähtige Leiter mit einem Querschnitt von bis zu 4 mm² (entspricht AWG 12) ausgelegt. Dies ermöglicht eine hohe Flexibilität bei der Auswahl der anzuschließenden Kabel.
Wie wird die Leiterplattenklemme auf der Platine montiert?
Diese Klemme ist für die Lötmontage auf der Leiterplatte vorgesehen. Sie verfügt über Lötösen, die durch die Leiterplatte gesteckt und anschließend verlötet werden, um eine stabile mechanische und elektrische Verbindung zu gewährleisten.
Welche Arten von Leitern können angeschlossen werden?
Die WAGO 2624-1106 ist für den Anschluss von Massivleitern, Feinstdrahtleitern mit und ohne Aderendhülse sowie flexiblen Leitern geeignet. Dies deckt nahezu alle gängigen Leiterarten ab.
Ist die Klemme für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, die Klemme ist aus thermoplastischen Kunststoffen gefertigt, die für den Einsatz bei erhöhten Temperaturen bis zu 105 °C ausgelegt sind. Die CAGE CLAMP® Technologie sorgt auch bei Temperaturschwankungen für eine stabile Verbindung.
Welche Normen und Zulassungen erfüllt diese Leiterplattenklemme?
WAGO Produkte wie die 2624-1106 Leiterplattenklemme erfüllen in der Regel wichtige internationale Normen und Zulassungen wie UL, CSA und VDE, was ihre Sicherheit und Zuverlässigkeit für den weltweiten Einsatz bestätigt.
Wie wird ein Leiter wieder aus der Klemme entfernt?
Das Entfernen eines Leiters aus der WAGO 2624-1106 Leiterplattenklemme ist ebenfalls werkzeuglos möglich. Durch einfaches Anheben der Feder mit einem geeigneten Werkzeug wird die Klemmkraft gelöst und der Leiter kann entnommen werden.
