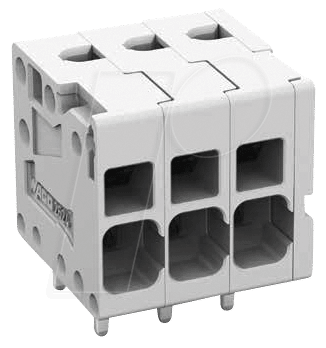

Präzise Verbindungen für Ihre Leiterplatten: Die WAGO 2624-1103
Die WAGO 2624-1103 Leiterplattenklemme ist die essenzielle Lösung für Elektrotechniker, Entwickler und Systemintegratoren, die eine sichere und effiziente Verbindung von Leiterplattenkomponenten benötigen. Sie löst das Problem der zuverlässigen Strom- und Signalübertragung in anspruchsvollen elektronischen Umgebungen, wo Stabilität und Langlebigkeit oberste Priorität haben. Ideal für Prototypenbau, Serienfertigung und industrielle Automatisierungslösungen, bietet diese Klemme eine überlegene Alternative zu herkömmlichen Lötverbindungen oder weniger robusten Steckverbindern.
Maximale Leistung und Zuverlässigkeit: Der Kernvorteil der WAGO 2624-1103
Die WAGO 2624-1103 Leiterplattenklemme zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl gegenüber Standardlösungen machen. Die innovative Push-in-Anschlusstechnik von WAGO ermöglicht eine werkzeuglose Montage und Demontage, was nicht nur die Installationszeit drastisch reduziert, sondern auch die Fehlerquote minimiert. Im Gegensatz zu Lötverbindungen, die anfällig für thermische Belastungen und mechanische Spannungen sind, bietet die 2624-1103 eine konstante Klemmkraft, die auch unter extremen Bedingungen Bestand hat. Dies gewährleistet eine dauerhaft sichere elektrische Verbindung, die für die Funktionalität und Lebensdauer Ihrer elektronischen Geräte entscheidend ist. Die robuste Konstruktion aus hochwertigen Materialien sorgt zudem für eine herausragende Beständigkeit gegenüber Umwelteinflüssen wie Vibrationen, Temperaturschwankungen und chemischen Substanzen, was sie für eine Vielzahl von industriellen Anwendungen prädestiniert.
Technische Exzellenz und Anwendungsbereiche
Die 2624-1103 Leiterplattenklemme von WAGO ist speziell für anspruchsvolle elektrische Verbindungen auf Leiterplatten konzipiert. Ihre Kernkompetenz liegt in der Bereitstellung einer sicheren und dauerhaften Verbindung für elektrische Leiter. Die Klemme ist für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von bis zu 4 mm² ausgelegt. Der Rastermaß von 5 mm ermöglicht eine kompakte Bestückung von Leiterplatten, was besonders in platzbeschränkten Anwendungen von Vorteil ist. Die 3-polige Ausführung erlaubt die gleichzeitige Verbindung mehrerer Stromkreise oder Signalleitungen, was die Effizienz bei der Montage und Verdrahtung von komplexen Schaltungen erhöht.
Die Push-in-Anschlusstechnik ist ein Paradebeispiel für WAGOs Engagement für Innovation und Benutzerfreundlichkeit. Sie eliminiert die Notwendigkeit von Schraubverbindungen, die sich im Laufe der Zeit lockern können oder bei denen die Isolierung beschädigt werden kann. Stattdessen wird der Leiter einfach in die dafür vorgesehene Öffnung eingeführt, wo er durch eine integrierte Federklemme sicher fixiert wird. Dies gewährleistet einen niedrigen Übergangswiderstand und eine zuverlässige elektrische Verbindung, die auch Vibrationen standhält.
Diese Leiterplattenklemme findet breite Anwendung in verschiedensten Sektoren der Elektrotechnik und Elektronikindustrie:
- Industrielle Automatisierung: Zur Verdrahtung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen.
- Energieversorgung: In Netzteilen, Umrichtern und anderen energiebezogenen Komponenten.
- Beleuchtungstechnik: Für die zuverlässige Anbindung von LED-Treibern und Beleuchtungssystemen.
- Haushaltsgeräte: In komplexen Steuerungsmodulen und Stromversorgungen.
- Gebäudeautomation: Zur Verdrahtung von Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Sicherheitssystemen.
- Prototypenentwicklung und Kleinserien: Ermöglicht schnelle und zuverlässige Änderungen und Anpassungen.
Die WAGO 2624-1103 steht synonym für Qualität, Langlebigkeit und eine herausragende Performance, die Ihre elektronischen Designs auf ein neues Level hebt.
Konstruktionsmerkmale und Materialgüte
Die herausragende Performance der WAGO 2624-1103 Leiterplattenklemme basiert auf einer durchdachten Konstruktion und der Verwendung erstklassiger Materialien. Jedes Detail ist darauf ausgelegt, maximale Zuverlässigkeit und eine lange Lebensdauer zu gewährleisten.
- Gehäusematerial: Das Gehäuse besteht aus einem hochtemperaturbeständigen und flammhemmenden Polyamid (PA 6.6), das UL94-V0-konform ist. Dieses Material bietet exzellente elektrische Isoliereigenschaften und schützt die internen Komponenten zuverlässig vor mechanischer Beanspruchung und Umwelteinflüssen.
- Anschlussfeder: Die integrierte Federklemme ist aus einer hochwertigen Chrom-Nickel-Federstahl-Legierung gefertigt. Diese Legierung sorgt für eine konstant hohe Klemmkraft über einen weiten Temperaturbereich und verhindert Ermüdungserscheinungen der Feder, auch bei wiederholtem Einstecken und Herausziehen von Leitern.
- Kontaktierung: Die elektrischen Kontakte sind aus einer Kupferlegierung gefertigt, die für ihre gute Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Eine Oberflächenveredelung, oft mit Zinn, optimiert den Übergangswiderstand und schützt vor Oxidation.
- Design: Das kompakte und modulare Design ermöglicht eine platzsparende Montage auf der Leiterplatte. Die 3-polige Ausführung mit einem Rastermaß von 5 mm bietet eine hohe Verdrahtungsdichte und Flexibilität für verschiedenste Schaltungsdesigns. Die klare Kennzeichnung und die intuitive Bedienung der Push-in-Anschlusstechnik minimieren Montagefehler.
Diese Kombination aus robustem Gehäuse, langlebiger Feder und präziser Kontaktierung macht die WAGO 2624-1103 zu einer Investition in die Zuverlässigkeit Ihrer elektronischen Systeme.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Leiterplattenklemme |
| Hersteller | WAGO |
| Modellbezeichnung | 2624-1103 |
| Anzahl der Pole | 3 |
| Rastermaß | 5 mm |
| Maximaler Leiterquerschnitt (starr/flexibel) | 4 mm² |
| Maximaler Leiterquerschnitt (feindrähtig mit Aderendhülse) | 4 mm² |
| Anschlussart | Push-in-Anschlusstechnik (werkzeuglos) |
| Schutzart (Gehäuse) | Basisdichtigkeit, Schutz gegen unbeabsichtigten Kontakt |
| Konstruktionswerkstoff (Gehäuse) | Hochtemperaturbeständiges, flammhemmendes Polyamid (PA) |
| Isolationsmaterial | Polyamid |
| Betriebstemperatur (typisch) | -40 °C bis +105 °C |
| Nennspannung | Konform zu relevanten Normen, typischerweise 400V oder höher, abhängig von Isolationsgruppe und Anwendungsfall |
| Nennstrom | Konform zu relevanten Normen, typischerweise 20A oder höher, abhängig von Leiterquerschnitt und Anwendung |
| Montageart | Lötanschlüsse zur direkten Montage auf Leiterplatte |
| Farbe | Grau (Standard) |
FAQ – Häufig gestellte Fragen zu WAGO 2624-1103 – Leiterplattenklemme – RM 5 mm, Ø 4 mm2, 3-polig
Was sind die Hauptvorteile der WAGO 2624-1103 Leiterplattenklemme gegenüber Lötverbindungen?
Die Hauptvorteile liegen in der werkzeuglosen, schnellen und sicheren Montage durch die Push-in-Anschlusstechnik, der Reduzierung von Montagefehlern, der Beständigkeit gegen Vibrationen und thermische Belastungen sowie der einfachen Demontage und Wiederverwendbarkeit. Dies führt zu erheblichen Zeit- und Kosteneinsparungen im Vergleich zu herkömmlichen Lötverfahren.
Welche Leiterquerschnitte können mit der WAGO 2624-1103 maximal angeschlossen werden?
Die Klemme ist für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von bis zu 4 mm² ausgelegt. Auch feindrähtige Leiter mit einer entsprechenden Aderendhülse können bis zu einem Querschnitt von 4 mm² angeschlossen werden.
Ist die WAGO 2624-1103 für den Einsatz in rauen Umgebungen geeignet?
Ja, die Klemme besteht aus hochtemperaturbeständigem und flammhemmendem Polyamid und ist für einen weiten Temperaturbereich von -40 °C bis +105 °C ausgelegt. Dies macht sie robust genug für viele industrielle Anwendungen, die Umwelteinflüssen wie Vibrationen und Temperaturschwankungen ausgesetzt sind.
Wie wird die elektrische Verbindung mit der WAGO 2624-1103 hergestellt?
Die Verbindung wird mittels der Push-in-Anschlusstechnik hergestellt. Der abisolierte Leiter wird einfach in die vorgesehene Öffnung eingeführt, wo er von einer integrierten Federklemme sicher und elektrisch leitend fixiert wird.
Welche Bedeutung hat das „RM 5 mm“ in der Produktbezeichnung?
„RM“ steht für Rastermaß. „RM 5 mm“ gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte der Klemme auf der Leiterplatte an. Dies ist entscheidend für die Bestückungsdichte und die Kompatibilität mit Leiterplattendesigns.
Ist die WAGO 2624-1103 wiederverwendbar?
Ja, die Push-in-Anschlusstechnik ermöglicht eine einfache und rückgängige Demontage. Der Leiter kann durch leichtes Verdrehen und Ziehen aus der Klemme gelöst werden, was die Wiederverwendung der Klemme nach Anpassungen oder Reparaturen ermöglicht.
Für welche spezifischen Anwendungen ist diese Leiterplattenklemme besonders gut geeignet?
Die WAGO 2624-1103 ist besonders geeignet für Anwendungen in der industriellen Automatisierung, Energieversorgung, Beleuchtungstechnik, Haushaltsgeräteindustrie und Gebäudeautomation, wo eine zuverlässige und effiziente Verdrahtung von Komponenten auf Leiterplatten erforderlich ist, insbesondere wenn Platz und Montagezeit kritisch sind.
