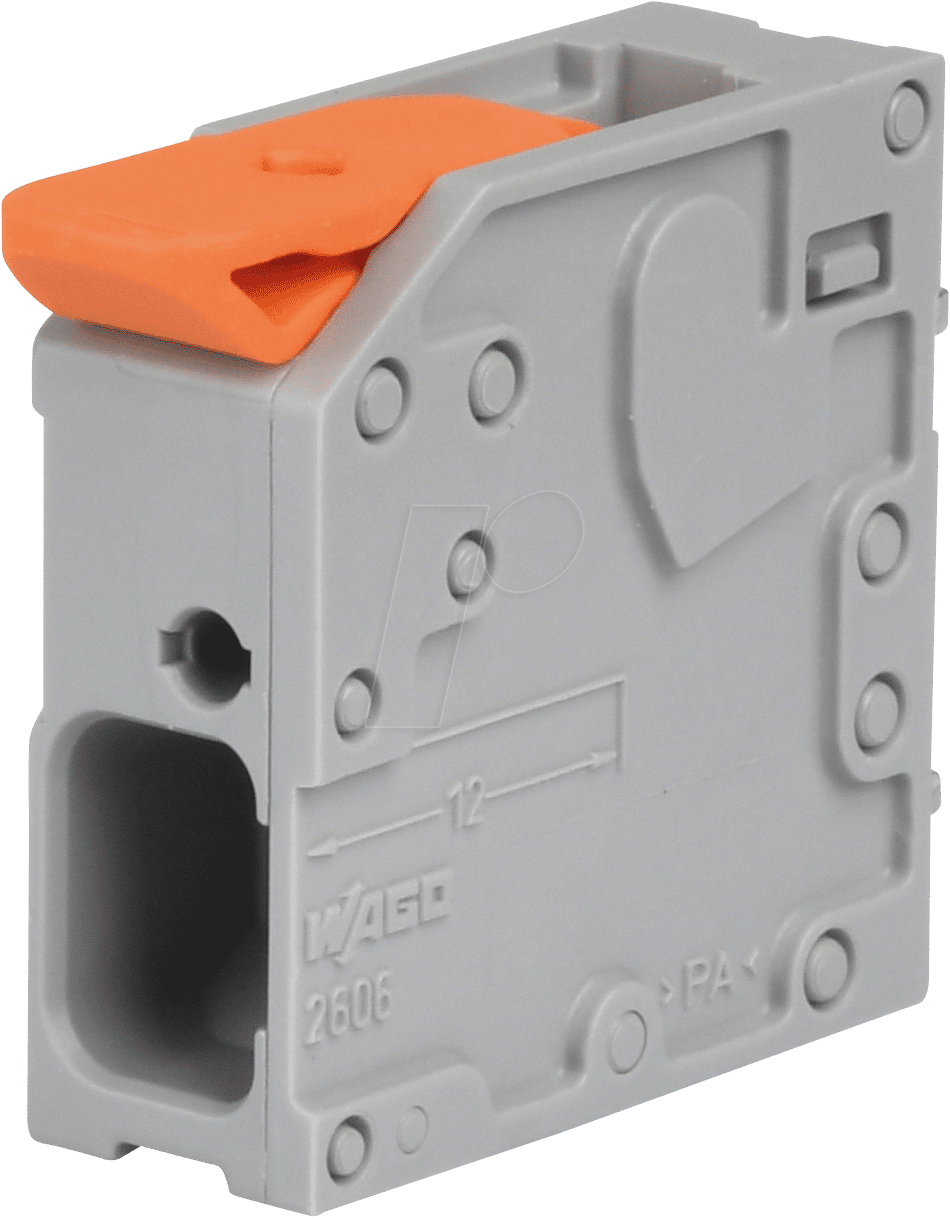

WAGO 2606-3101 Leiterplattenklemme: Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte
Wenn es um die sichere und effiziente Verbindung von Leitern auf Leiterplatten geht, stellt die WAGO 2606-3101 Leiterplattenklemme die ideale Lösung für Entwickler, Ingenieure und Fachhandwerker dar. Speziell konzipiert für Anwendungen, die höchste Zuverlässigkeit und eine kompakte Bauweise erfordern, ermöglicht diese 1-polige Klemme die mühelose Integration von Kabeln mit einem Querschnitt von bis zu 6 mm² bei einem Rastermaß von 7,5 mm. Ihre herausragende Konstruktion minimiert das Risiko von Kurzschlüssen und gewährleistet eine langlebige, stabile Verbindung, die selbst unter anspruchsvollen Umgebungsbedingungen Bestand hat.
Maximale Anschlussdichte mit minimalem Aufwand
Die WAGO 2606-3101 setzt neue Maßstäbe in Sachen Effizienz und Benutzerfreundlichkeit. Entwickelt für die direkte Montage auf Leiterplatten, bietet sie eine platzsparende Möglichkeit, elektrische Verbindungen herzustellen, ohne Kompromisse bei der Leistungsfähigkeit eingehen zu müssen. Das durchdachte Design ermöglicht eine schnelle und sichere Verdrahtung, was den Montageprozess erheblich beschleunigt und die Fehleranfälligkeit reduziert. Ideal für den Einsatz in industriellen Steuerungen, Stromversorgungen, Messgeräten und vielen weiteren Bereichen, wo Präzision und Zuverlässigkeit absolute Priorität haben.
Innovative Technik für überlegene Konnektivität
Das Herzstück der WAGO 2606-3101 ist die bewährte CAGE CLAMP® Anschlussklemme. Diese Technologie steht für eine sichere und wartungsfreie Verbindung, die sich durch ihre einfache Handhabung auszeichnet. Einmal installiert, garantiert die Klemme eine dauerhafte elektrische und mechanische Verbindung, die Vibrationen und Temperaturschwankungen standhält. Im Gegensatz zu herkömmlichen Lötverbindungen oder Schraubklemmen eliminiert die CAGE CLAMP® Technologie das Risiko von Kalten Lötstellen oder nachlassenden Schraubverbindungen, was die Lebensdauer und Zuverlässigkeit der gesamten Baugruppe signifikant erhöht.
Herausragende Vorteile der WAGO 2606-3101
- Einfache und schnelle Installation: Kein Werkzeug erforderlich für das einfache Einführen und Sichern des Leiters.
- Wartungsfreie Verbindungen: Die CAGE CLAMP® Technologie sorgt für eine dauerhaft sichere und stabile Verbindung ohne Nachziehen.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte bis zu 6 mm², was eine breite Anwendungspalette ermöglicht.
- Kompaktes Design: Das Rastermaß von 7,5 mm und die 1-polige Ausführung ermöglichen eine hohe Anschlussdichte auf der Leiterplatte.
- Vibrationssicherheit: Die Klemmkraft bleibt auch unter mechanischer Belastung konstant hoch.
- Temperaturbeständigkeit: Hervorragend geeignet für Umgebungen mit wechselnden Temperaturen.
- Hohe Zuverlässigkeit: Reduziert das Risiko von Ausfällen und sorgt für eine langlebige Funktion.
- Vielfältige Einsatzmöglichkeiten: Von der Industrieautomation bis zur Medizintechnik – überall dort, wo robuste Verbindungen gefordert sind.
Technische Spezifikationen im Detail
Die WAGO 2606-3101 ist präzise gefertigt, um den höchsten Industriestandards gerecht zu werden. Ihre Konstruktion aus hochwertigen Materialien gewährleistet nicht nur elektrische Sicherheit, sondern auch Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 2606-3101 |
| Anschlussart | CAGE CLAMP® |
| Polanzahl | 1-polig |
| Rastermaß | 7,5 mm |
| Maximaler Leiterquerschnitt (starr) | 6 mm² |
| Maximaler Leiterquerschnitt (flexibel) | 6 mm² (mit Aderendhülse) |
| Nennstrom | Angabe gemäß relevanter Normen und Prüfzertifikate (typischerweise 20-30 A bei 6 mm²) |
| Nennspannung | Angabe gemäß relevanter Normen und Prüfzertifikate (typischerweise 400-600 V) |
| Schutzart | Standardmäßig für den Einsatz in nicht-exponierten Bereichen konzipiert; Schutzart hängt von der Einbauumgebung ab. |
| Gehäusematerial | Hochleistungskunststoff (halogenfrei, flammhemmend gemäß UL 94 V-0) |
| Kontaktmaterial | Kupferlegierung, oberflächenveredelt für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -40 °C bis +105 °C (abhängig von Umgebungsbedingungen und Strombelastung) |
| Montageart | Lötanschluss für Leiterplattenmontage |
| Farbe | Grau (Standard) |
| Zulassungen | CE, UL, VDE und weitere branchenspezifische Zertifizierungen, die für Zuverlässigkeit und Sicherheit sprechen. |
Anwendungsbereiche: Wo Präzision zählt
Die WAGO 2606-3101 Leiterplattenklemme ist ein unverzichtbares Bauteil für eine Vielzahl von Applikationen, die höchste Ansprüche an Anschlussqualität und Zuverlässigkeit stellen. Ihr Einsatzgebiet erstreckt sich über kritische Bereiche der Elektronikfertigung:
- Industrielle Automatisierung: In Steuerungen, Sensorik und Aktorik, wo robuste und wartungsfreie Verbindungen unerlässlich sind, um Ausfallzeiten zu minimieren.
- Stromversorgungen: Sowohl in Netzteilen für Industrieanwendungen als auch in hochwertigen Consumer-Elektronikprodukten zur sicheren Zuleitung.
- Messtechnik: In Präzisionsgeräten, bei denen Störungen durch instabile Verbindungen ausgeschlossen werden müssen.
- Gebäudeautomation: In intelligenten Gebäudesystemen zur Vernetzung von Beleuchtung, Heizung, Lüftung und Sicherheitstechnik.
- Beleuchtungstechnik: Insbesondere bei LED-Treibern und in anspruchsvollen Lichtinstallationen, wo Effizienz und Langlebigkeit gefragt sind.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und elektrische Sicherheit oberste Priorität haben.
- Fahrzeugtechnik: In elektrischen Systemen von Fahrzeugen, wo Vibrationen und extreme Temperaturschwankungen an der Tagesordnung sind.
Die WAGO 2606-3101 ist durch ihre universelle Einsetzbarkeit und die bewährte Technologie eine zukunftssichere Wahl für jedes Projekt, das auf eine stabile und effiziente elektrische Verbindung angewiesen ist.
FAQ – Häufig gestellte Fragen zu WAGO 2606-3101 – Leiterplattenklemme – RM 7,5 mm, Ø 6 mm2, 1-polig
Ist die WAGO 2606-3101 auch für flexible Leiter ohne Aderendhülsen geeignet?
Die CAGE CLAMP® Technologie der WAGO 2606-3101 ist für eine sichere Verbindung von flexiblen Leitern konzipiert. Bei Verwendung von flexiblen Litzen mit einem Querschnitt bis 6 mm² ist in der Regel die Verwendung einer passenden Aderendhülse empfehlenswert, um einen optimalen und dauerhaft sicheren Kontakt zu gewährleisten und ein Aufspleißen der Litzen zu verhindern.
Welche maximalen Strom- und Spannungsfestigkeiten sind zu erwarten?
Die genauen Nennstrom- und Nennspannungswerte sind gemäß den relevanten Normen und den offiziellen Prüfzertifikaten von WAGO zu entnehmen. Typischerweise sind diese Klemmen für Ströme im Bereich von 20-30 Ampere und Spannungen bis zu 400-600 Volt ausgelegt, abhängig von der spezifischen Produktvariante und den Umgebungsbedingungen.
Wie wird die Leiterplatte mit der Klemme verbunden?
Die Verbindung erfolgt durch direkten Lötanschluss. Die Leiterplattenklemme wird mit ihren Lötösen präzise auf die Leiterbahnen der Leiterplatte positioniert und anschließend verlötet. Dies gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung.
Ist die Klemme für hohe Temperaturen ausgelegt?
Ja, die WAGO 2606-3101 ist aus hochtemperaturbeständigen Kunststoffen gefertigt und hat in der Regel einen Betriebstemperaturbereich von -40 °C bis +105 °C. Die tatsächliche Belastbarkeit bei erhöhten Temperaturen hängt jedoch auch von der Strombelastung und der Umgebung ab.
Welche Vorteile bietet die CAGE CLAMP® Technologie gegenüber herkömmlichen Schraubklemmen?
Die CAGE CLAMP® Technologie bietet mehrere entscheidende Vorteile: Sie gewährleistet eine federnde und damit wartungsfreie Verbindung, die sich selbst anpasst und auch bei Vibrationen und Temperaturschwankungen ihre Klemmkraft beibehält. Im Gegensatz zu Schraubklemmen, bei denen sich Schrauben mit der Zeit lockern können, ist bei der CAGE CLAMP® kein Nachziehen erforderlich. Dies reduziert die Fehleranfälligkeit und erhöht die Langzeitzuverlässigkeit.
Kann ich die Klemme mehrfach verwenden?
Ja, die WAGO 2606-3101 ist für wiederholte Anschlüsse ausgelegt. Solange die Klemmmechanik und die Anschlussstellen unbeschädigt sind, können Leiter entfernt und neu gesteckt werden. Es ist jedoch darauf zu achten, dass die Anschlussdrähte nicht beschädigt werden.
Welche Materialien werden für die Kontaktierung verwendet?
Die Kontaktierung erfolgt über eine hochwertige Kupferlegierung, die für eine optimale elektrische Leitfähigkeit und eine hohe Beständigkeit gegen Korrosion sorgt. Dies gewährleistet eine dauerhaft niedrige Übergangs- und somit geringe Verlustleistung.
