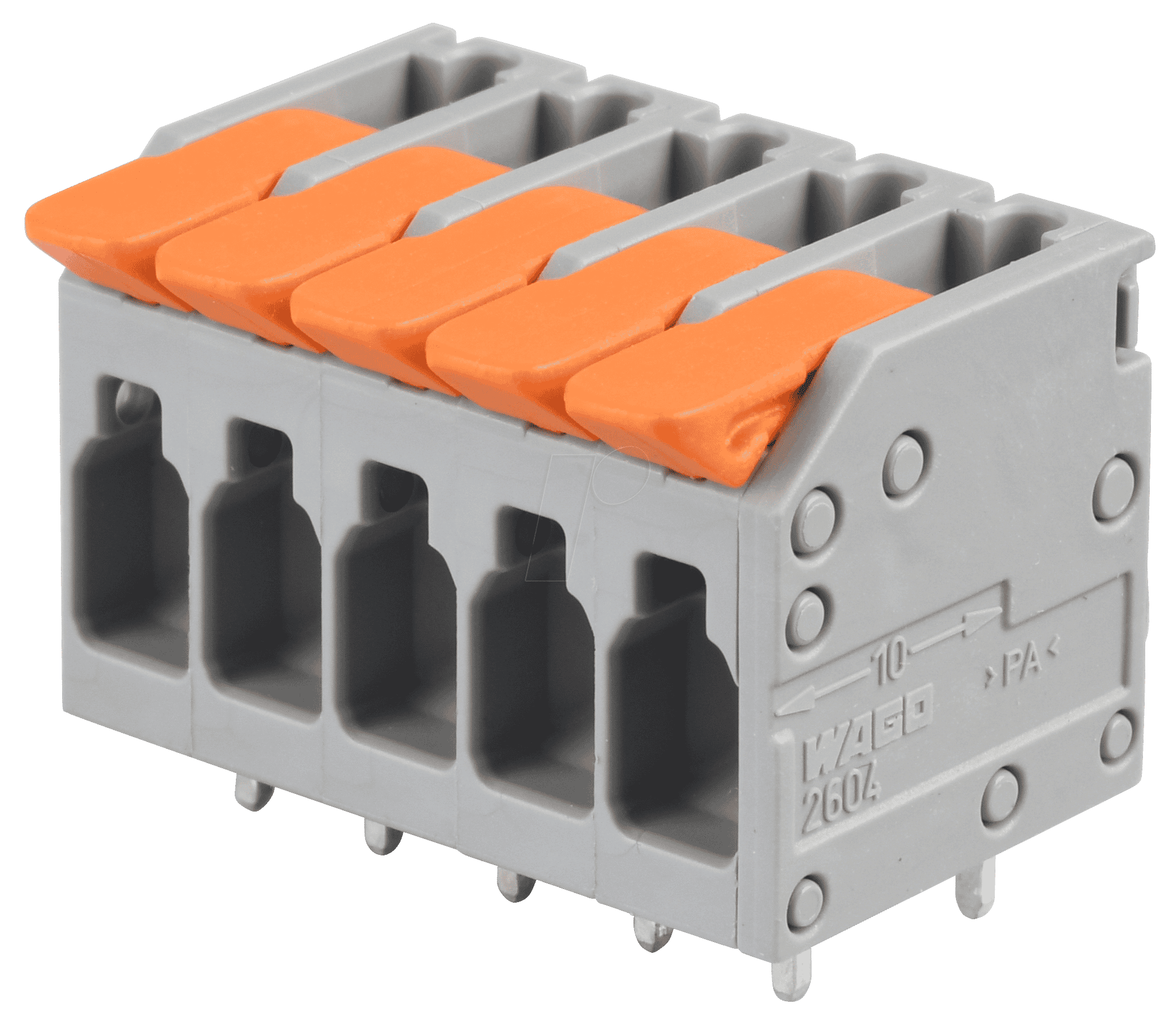

Effiziente und sichere Leiterplattenverbindungen mit der WAGO 2604-1105 Klemme
Für Elektroingenieure, Anlagenbauer und Automatisierungsexperten stellt die zuverlässige und schnelle Verbindung von Leitern auf Leiterplatten eine essenzielle Anforderung dar. Die WAGO 2604-1105 Leiterplattenklemme mit 5 mm Rastermaß und Anschlussquerschnitt bis 4 mm² löst dieses Problem durch ihre bewährte CAGE CLAMP®-Technologie. Dieses 5-polige Modell ist die ideale Wahl für alle, die Wert auf Robustheit, einfache Handhabung und höchste elektrische Sicherheit legen.
Maximale Leistung und Zuverlässigkeit durch innovative CAGE CLAMP®-Technologie
Die herausragende Performance der WAGO 2604-1105 Leiterplattenklemme basiert auf der patentierten CAGE CLAMP®-Verbindungstechnik. Diese Technologie ermöglicht eine federgestützte, zugfeste und vibrationssichere Verbindung, die selbst unter anspruchsvollen Umgebungsbedingungen dauerhaft stabil bleibt. Im Gegensatz zu herkömmlichen Schraubklemmen, bei denen sich Schrauben durch Vibrationen lockern können, bietet die WAGO Klemme eine wartungsfreie und dauerhaft sichere Kontaktierung.
Die entscheidenden Vorteile der WAGO 2604-1105 Leiterplattenklemme
- Schnelle und werkzeuglose Montage: Einfaches Einführen des abisolierten Leiters in die Klemme spart wertvolle Zeit bei der Installation und reduziert Montagefehler.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte bis 4 mm², ermöglicht diese Klemme die sichere Übertragung hoher Ströme in verschiedenen Applikationen.
- Vibrationssicherheit: Die integrierte Federkraft sorgt für eine konstante Klemmkraft, auch bei starken Erschütterungen, was Ausfälle verhindert.
- Vielseitigkeit: Einsetzbar in einer breiten Palette von Branchen, von der industriellen Automatisierung über die Gebäudetechnik bis hin zur Energieverteilung.
- Kompaktes Design: Das Rastermaß von 5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders bei beengten Platzverhältnissen von Vorteil ist.
- Sicherer elektrischer Kontakt: Die CAGE CLAMP®-Technologie gewährleistet einen niederohmigen und damit verlustarmen Kontakt, was die Effizienz der Gesamtschaltung erhöht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 2604-1105 |
| Produkttyp | Leiterplattenklemme |
| Rastermaß (RM) | 5 mm |
| Max. Leiterquerschnitt | 4 mm² |
| Anzahl der Pole | 5 |
| Anschlussart | CAGE CLAMP® |
| Nennspannung | 250 V |
| Nennstrom | 20 A |
| Schutzart (Montage) | IP20 (bei ordnungsgemäßer Montage und Verkabelung) |
| Gehäusematerial | Hochleistungspolyamid (PA) |
| Farbe | Grau |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Zertifizierungen | UL, VDE (produktabhängig, bitte Datenblatt prüfen) |
Anwendungsgebiete der WAGO 2604-1105 Leiterplattenklemme
Die WAGO 2604-1105 Leiterplattenklemme ist ein unverzichtbarer Bestandteil in zahlreichen elektrischen und elektronischen Systemen. Ihre Robustheit und Zuverlässigkeit machen sie zur bevorzugten Wahl für Anwendungen in der Automatisierungstechnik, wo sie zur Anbindung von Sensoren, Aktoren und Steuergeräten eingesetzt wird. In der industriellen Stromversorgung dient sie zur sicheren Verteilung von Energie auf Leiterplatten. Auch in der Gebäudetechnik findet sie Anwendung bei der Verdrahtung von Beleuchtungssystemen, Heizungssteuerungen und Sicherheitstechnik. Die einfache Handhabung und die hohe Kontaktsicherheit prädestinieren sie zudem für den Einsatz in Prüfaufbauten und Prototypen.
Qualität und Sicherheit: Das Fundament von WAGO
WAGO steht seit Jahrzehnten für Innovation und Qualität im Bereich der elektrischen Verbindungstechnik. Die 2604-Serie setzt diese Tradition fort und bietet eine Leistung, die weit über marktübliche Standards hinausgeht. Das Gehäusematerial, ein hochbeständiges Polyamid, widersteht Umwelteinflüssen und thermischer Belastung, während die innere Mechanik der CAGE CLAMP®-Technologie für eine langlebige und sichere elektrische Verbindung sorgt. Die Einhaltung strenger internationaler Normen und Zertifizierungen unterstreicht das Engagement von WAGO für höchste Sicherheitsstandards.
Häufig gestellte Fragen (FAQ) zu WAGO 2604-1105 – Leiterplattenklemme – RM 5 mm, Ø 4 mm², 5-polig
Was ist der Hauptvorteil der CAGE CLAMP®-Technologie im Vergleich zu Schraubklemmen?
Der Hauptvorteil der CAGE CLAMP®-Technologie liegt in ihrer wartungsfreien und vibrationssicheren Verbindung. Die integrierte Federkraft sorgt für eine konstante Klemmkraft, die sich nicht durch Temperaturwechsel oder Erschütterungen lockert, was bei Schraubklemmen oft ein Problem darstellt.
Welche Arten von Leitern können mit der WAGO 2604-1105 Klemme verbunden werden?
Die Klemme ist für massive und feindrähtige Leiter ausgelegt. Für die optimale Nutzung der vollen Kapazität von 4 mm² sollten die Leiter entsprechend der Spezifikation abisoliert und eingeführt werden.
Ist die WAGO 2604-1105 Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle Zertifizierungen und Ausführungen erforderlich. Die Standardausführung der WAGO 2604-1105 ist nicht für diesen Zweck konzipiert. Bitte prüfen Sie die spezifischen Zulassungen für Ihre Anwendung.
Wie wird die Isolation des Leiters für die Montage vorbereitet?
Die Isolierung des Leiters muss auf eine Länge abisoliert werden, die dem empfohlenen Anschlusswert entspricht. Eine genaue Angabe hierzu finden Sie im technischen Datenblatt des Herstellers. Das Einführen des abisolierten Leiters erfolgt dann werkzeuglos in die vorgesehene Öffnung der Klemme.
Kann die Klemme einfach demontiert und wiederverwendet werden?
Ja, die CAGE CLAMP®-Technologie ermöglicht eine einfache und schnelle Demontage des Leiters durch Betätigen des Betätigungshebels oder durch eine spezielle Entriegelungsvorrichtung (je nach Ausführung). Die Klemme selbst ist für mehrfache Wiederverwendung ausgelegt, sofern die Kontakte nicht beschädigt wurden.
Welche maximale Stromstärke kann die WAGO 2604-1105 sicher verarbeiten?
Die Nennstrombelastbarkeit dieser Leiterplattenklemme beträgt 20 A. Dies gilt für Leiterquerschnitte bis maximal 4 mm² und unter Berücksichtigung der zulässigen Umgebungstemperatur sowie der spezifischen Anwendungsbedingungen.
Welche Rolle spielen die Zertifizierungen (z.B. UL, VDE) für die Anwendung?
Zertifizierungen wie UL (Underwriters Laboratories) und VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.) bestätigen, dass das Produkt strenge Sicherheits- und Qualitätsstandards erfüllt. Diese sind oft entscheidend für die Zulassung von Geräten und Anlagen in verschiedenen Märkten und Regionen.
