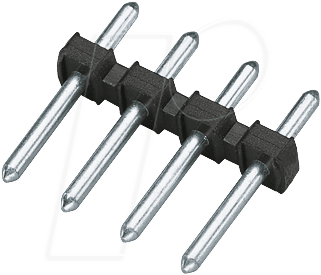

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: WAGO 252-902 Lötstiftleisten
Für Ingenieure, Entwickler und versierte Hobbyisten, die eine zuverlässige und sichere Schnittstelle für ihre Platinen benötigen, bietet die WAGO 252-902 Lötstiftleiste die ideale Lösung. Dieses präzise gefertigte Bauteil löst das Problem der permanenten, aber flexiblen Verbindung von elektrischen Komponenten und ermöglicht eine saubere und geordnete Verdrahtung, selbst unter anspruchsvollen Umgebungsbedingungen.
Maximale Zuverlässigkeit durch bewährte WAGO-Qualität
Die WAGO 252-902 Lötstiftleiste zeichnet sich durch ihre überlegene Qualität und durchdachte Konstruktion aus, die sie von Standardlösungen abhebt. Im Gegensatz zu einfacheren Steckverbindern oder direkten Lötungen bietet diese Lötstiftleiste eine standardisierte und wiederholbare Methode zur Integration von Kabeln in Leiterplattendesigns. Dies minimiert das Risiko von Kalten Lötstellen oder fehlerhaften Verbindungen, die in kritischen Anwendungen zu Ausfällen führen können. Die präzise Rasterung von 3,5 mm ermöglicht eine hohe Packungsdichte, während die robuste Bauweise für Langlebigkeit und Beständigkeit sorgt.
Vorteile der WAGO 252-902 Lötstiftleisten
- Sichere und stabile elektrische Verbindung: Die Lötstiftleiste garantiert eine feste und niederimpedante Verbindung zwischen Platine und externen Leitern, was für die Signalintegrität unerlässlich ist.
- Optimale Raumnutzung dank geringer Rasterung: Mit einem Rastermaß von 3,5 mm erlaubt die Leiste eine hohe Bestückungsdichte auf der Leiterplatte, was besonders bei kompakten Geräten von Vorteil ist.
- Einfache und intuitive Montage: Das Lötösen-Design ist für die direkte Montage auf Leiterplatten konzipiert und erleichtert den Verdrahtungsprozess erheblich.
- Hohe mechanische Belastbarkeit: Die robuste Konstruktion widersteht Vibrationen und mechanischer Belastung, was die Langlebigkeit der Verbindung auch in widrigen Umgebungen sicherstellt.
- Kompatibilität mit Standard-Anschlusstechnik: Die Leiste ist auf die gängigen Verdrahtungsstandards ausgelegt und lässt sich nahtlos in bestehende Schaltungsdesigns integrieren.
- Reduzierung von Fehlerquellen bei der Montage: Durch die klare Struktur und die einfache Lötbarkeit werden Montagefehler minimiert und die Effizienz in der Produktion gesteigert.
- Industrietaugliche Qualität und Zuverlässigkeit: WAGO steht für höchste Standards, die auch in professionellen industriellen Anwendungen unerlässlich sind.
Technische Spezifikationen und Anwendungsbereiche
Die WAGO 252-902 Lötstiftleiste, mit ihrem spezifischen Rastermaß von 3,5 mm und der zweipoligen Ausführung, ist ein essenzielles Bauteil für eine Vielzahl von Anwendungen. Von der kompakten Elektronik über die Mess- und Regeltechnik bis hin zu industriellen Steuerungen – überall dort, wo eine sichere und dauerhafte elektrische Anbindung erforderlich ist, spielt dieses Produkt seine Stärken aus. Die zweipolige Konfiguration ist ideal für einfache Stromversorgungen oder Signalübertragungen, bei denen nur zwei Anschlusspunkte benötigt werden.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Produktkategorie | Lötstiftleisten |
| Modellnummer | 252-902 |
| Anzahl der Pole | 2 |
| Rastermaß | 3,5 mm |
| Montageart | Lötbar auf Leiterplatte (Through-Hole) |
| Gehäusematerial | Hochwertiger technischer Kunststoff, flammhemmend (typischerweise Polyamid PA) |
| Kontaktmaterial | Kupferlegierung, typischerweise verzinnt oder versilbert für optimierte Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennspannung (gemäß EN/IEC) | Typischerweise 250 V (abhängig von der spezifischen Produktvariante und Anwendungsumgebung) |
| Nennstrom (gemäß EN/IEC) | Typischerweise 8 A bis 10 A (abhängig von der spezifischen Produktvariante und Anwendungsumgebung) |
| Temperaturbereich (Betrieb) | In der Regel -40°C bis +105°C, geeignet für anspruchsvolle Umgebungsbedingungen. |
| Farbe | Standardmäßig Grau oder Schwarz (Farbe kann je nach Serie variieren, aber für WAGO-Lötleisten ist Grau üblich). |
| Sicherheitszertifizierungen | UL, CSA, VDE (erfüllt gängige internationale Normen für elektrische Sicherheit). |
| Einsatzgebiete | Geräteanschlussklemmen, Steuerungsbau, Automatisierungstechnik, Modellbau, Messgeräte, Beleuchtungstechnik, Elektronikentwicklung. |
Tiefergehende Betrachtung der Konstruktion und Materialwahl
Die Auswahl der richtigen Verbindungselemente ist entscheidend für die Zuverlässigkeit und Langlebigkeit elektronischer Schaltungen. Die WAGO 252-902 Lötstiftleiste repräsentiert eine konsequente Weiterentwicklung in diesem Bereich. Das Gehäusematerial besteht typischerweise aus einem hochtemperaturbeständigen, flammhemmenden technischen Kunststoff wie Polyamid (PA). Dieses Material gewährleistet nicht nur eine exzellente elektrische Isolation, sondern auch eine hohe mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen und chemischen Substanzen, die in industriellen Umgebungen häufig vorkommen. Die flammhemmende Eigenschaft trägt maßgeblich zur Sicherheit bei, indem sie im Falle eines elektrischen Defekts die Ausbreitung von Flammen verhindert.
Die internen Kontakte sind aus einer robusten Kupferlegierung gefertigt, die für ihre hervorragende elektrische Leitfähigkeit bekannt ist. Um Korrosion vorzubeugen und eine dauerhaft niederimpedante Verbindung zu gewährleisten, sind diese Kontakte in der Regel verzinnt oder versilbert. Die Verzinnung bietet einen effektiven Schutz vor Oxidation und erleichtert das Löten, indem sie eine gute Benetzbarkeit der Lötspitzen ermöglicht. Die präzise Geometrie der Lötösen ist darauf ausgelegt, eine optimale Auflagefläche für das Lot zu bieten und eine starke mechanische Verankerung auf der Leiterplatte zu gewährleisten. Die zweipolige Ausführung mit einem Rastermaß von 3,5 mm ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf der Platine. Dieses Rastermaß ist ein Kompromiss zwischen kompakter Bauweise und ausreichender Isolation zwischen den Anschlüssen, was für viele Standardanwendungen ideal ist.
Die durchdachte Konstruktion der WAGO 252-902 Lötstiftleiste adressiert direkt die Schwachstellen herkömmlicher Verbindungstechniken. Anstatt auf lose Drähte oder potenziell unzuverlässige Lötstellen zu vertrauen, bietet diese Lötstiftleiste eine standardisierte, sichere und einfach zu implementierende Lösung. Die Montage erfolgt durch einfaches Durchstecken der Anschlüsse durch die vorgebohrten Löcher auf der Leiterplatte und anschließendes Verlöten. Dieser Prozess ist schnell, erfordert nur grundlegende Lötkenntnisse und minimiert das Risiko von Fehlern, die bei komplexeren Lötverfahren auftreten können. Die klare Kennzeichnung und die definierte Positionierung der Pole vereinfachen die Verdrahtung und reduzieren die Wahrscheinlichkeit von Kurzschlüssen oder falschen Anschlüssen.
FAQs – Häufig gestellte Fragen zu WAGO 252-902 – Lötstiftleisten, RM3,5, 2-polig
Was sind die Hauptanwendungsgebiete der WAGO 252-902 Lötstiftleiste?
Die WAGO 252-902 Lötstiftleiste eignet sich hervorragend für den Einsatz in nahezu allen Bereichen der Elektronik, von der Stromversorgung und Signalübertragung in Kleingeräten über die Steuerungstechnik in industriellen Anlagen bis hin zum Modellbau und Prototyping. Überall dort, wo eine dauerhafte und sichere elektrische Verbindung auf einer Leiterplatte benötigt wird, ist sie eine ideale Wahl.
Warum ist das Rastermaß von 3,5 mm wichtig?
Das Rastermaß von 3,5 mm bietet einen guten Kompromiss zwischen einer kompakten Bauweise und ausreichender Isolation zwischen den einzelnen Anschlüssen. Es ermöglicht eine hohe Dichte der Bauteile auf der Leiterplatte, was besonders bei Platzbeschränkungen von großem Vorteil ist, ohne dabei die elektrische Sicherheit zu beeinträchtigen.
Welche Vorteile bietet die Lötmontage gegenüber anderen Verbindungsmethoden?
Die Lötmontage mit der WAGO 252-902 Lötstiftleiste gewährleistet eine extrem robuste und niederimpedante Verbindung, die mechanischen Belastungen und Vibrationen gut standhält. Sie ist zudem eine sehr kostengünstige und zuverlässige Methode für dauerhafte Verbindungen, die im Vergleich zu Schraubklemmen oder Stecksockeln weniger anfällig für Lockerungen ist.
Ist die WAGO 252-902 Lötstiftleiste für hohe Stromstärken geeignet?
Ja, die WAGO 252-902 Lötstiftleiste ist für typische Nennströme von bis zu 10 A ausgelegt (bitte genaue Spezifikationen des jeweiligen Produkts prüfen). Diese Kapazität macht sie für viele Anwendungen im Geräte- und Steuerungsbau, bei denen moderate Stromstärken fließen, bestens geeignet.
Welche Art von Kabel kann mit dieser Lötstiftleiste verbunden werden?
Die Lötstiftleisten sind nicht direkt für die Aufnahme von Kabeln im Sinne einer Kabelverschraubung oder eines Stecksystems konzipiert. Stattdessen werden die einzelnen Litzen der Kabel direkt auf die Lötösen der Stiftleiste gelötet, nachdem diese auf der Leiterplatte befestigt wurde. Dies erfordert die Vorbereitung der Kabelenden für das Löten.
Was bedeutet „2-polig“ in Bezug auf die Lötstiftleiste?
„2-polig“ bedeutet, dass die Lötstiftleiste zwei individuelle Anschlusspunkte für elektrische Leiter bietet. Diese sind elektrisch voneinander isoliert und ermöglichen die Verbindung von zwei separaten Stromkreisen oder Signalleitungen auf der Leiterplatte.
