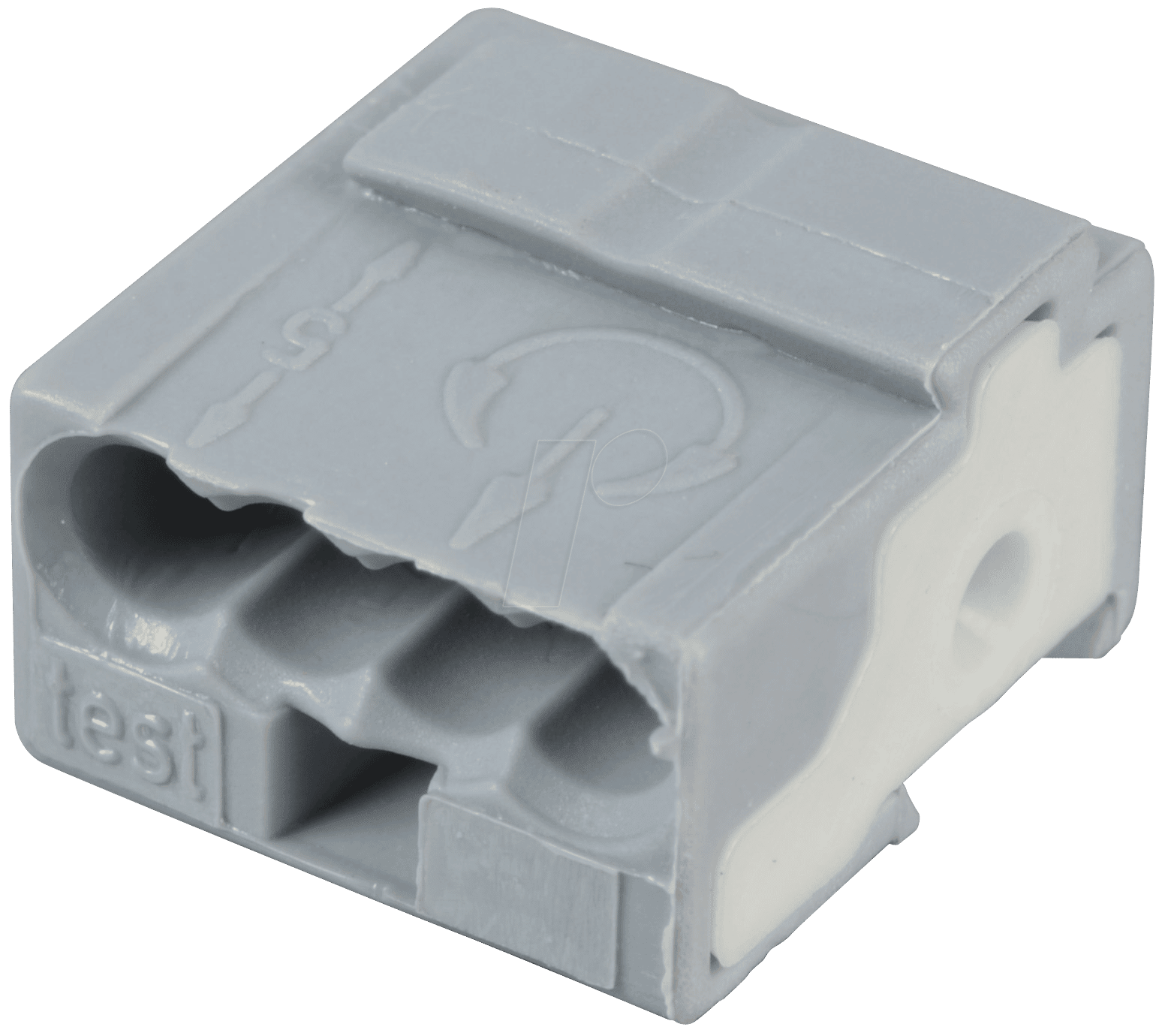

Optimale Verbindungslösungen für Ihre Leiterplatten: Die WAGO 243-721 Buchsenklemme
Suchen Sie nach einer zuverlässigen und effizienten Methode, um elektrische Verbindungen auf Ihrer Leiterplatte herzustellen? Die WAGO 243-721 Buchsenklemme in Grau ist die ideale Lösung für Ingenieure, Entwickler und versierte Hobbyisten, die höchste Ansprüche an Sicherheit, Geschwindigkeit und Langlebigkeit stellen. Sie löst das Problem umständlicher und zeitaufwendiger Verdrahtungsmethoden, indem sie eine sichere und werkzeuglose Steckverbindung ermöglicht, die auch unter anspruchsvollen Bedingungen stabil bleibt.
Maximale Effizienz und Zuverlässigkeit mit der WAGO 243-721 Buchsenklemme
Die WAGO 243-721 Buchsenklemme repräsentiert die Spitze der Verbindungstechnik für Leiterplatten. Im Gegensatz zu herkömmlichen Klemmen oder Lötverbindungen bietet sie eine Reihe von entscheidenden Vorteilen, die Ihre Arbeitsprozesse optimieren und die Qualität Ihrer elektrischen Installationen nachhaltig verbessern.
Warum WAGO 243-721 die überlegene Wahl ist:
- Werkzeuglose Montage: Sparen Sie wertvolle Zeit und reduzieren Sie das Risiko von Beschädigungen an Leiterplatte und Bauteilen. Die Push-in-Anschlusstechnik von WAGO ermöglicht ein schnelles und einfaches Einführen von Aderleitern ohne Schraubwerkzeug.
- Hohe Betriebssicherheit: Die integrierte Käfigzugfederkraft sorgt für eine konstante und sichere Klemmung, selbst bei Vibrationen und Temperaturschwankungen. Dies minimiert das Risiko von Wackelkontakten und unerwünschten Ausfällen.
- Platzsparendes Design: Die kompakte Bauform der Buchsenklemme ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was insbesondere bei Geräten mit begrenztem Bauraum von Vorteil ist.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen in der Industrie, im Maschinenbau, der Gebäudeautomation und der Unterhaltungselektronik.
- Wiederholgenaue Verbindung: Die Steckverbindung kann einfach gelöst und wiederhergestellt werden, was die Flexibilität bei der Entwicklung und Wartung erhöht.
- Qualität und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
Technische Spezifikationen und Materialbeschaffenheit
Die WAGO 243-721 Buchsenklemme ist ein Meisterwerk der Ingenieurskunst, das auf bewährten WAGO-Technologien basiert. Die Auswahl der Materialien und die präzise Konstruktion sind entscheidend für ihre herausragende Leistungsfähigkeit und Zuverlässigkeit. Insbesondere das Gehäusematerial und die Federkontakte spielen eine Schlüsselrolle für die elektrische Leitfähigkeit und mechanische Stabilität.
Detaillierte Produktmerkmale
- Anschlusstyp: Buchsenklemme für Leiterplatte
- Farbe: Grau
- Montageart: Durchsteckmontage (THT)
- Leiterquerschnitt (flexibel mit Aderendhülse): 0,5 mm² bis 2,5 mm²
- Anzahl der Anschlüsse: Variiert je nach spezifischem Untermodell (bitte ggf. anpassen, falls es sich um eine spezifische Ausführung handelt)
- Bemessungsspannung: Typischerweise 250 V (abhängig von der spezifischen Produktvariante und den geltenden Normen)
- Bemessungsstrom: Typischerweise 20 A (abhängig von der spezifischen Produktvariante und den geltenden Normen)
- Gehäusematerial: Hochwertiger und flammhemmender Kunststoff (z.B. Polyamid PA 6.6), der eine hohe Temperaturbeständigkeit und mechanische Festigkeit bietet.
- Kontaktmaterial: Federkontakt aus verzinntem Kupfer, der eine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.
Anwendungsgebiete: Wo die WAGO 243-721 glänzt
Die WAGO 243-721 Buchsenklemme ist ein universelles Verbindungselement, das sich in zahlreichen Branchen und Applikationen bewährt hat. Ihre einfache Handhabung und hohe Zuverlässigkeit machen sie zur bevorzugten Wahl für professionelle Installationen.
- Industrielle Automatisierung: Zur schnellen und sicheren Verkabelung von Sensoren, Aktoren und Steuergeräten in Fertigungsanlagen und Prozessautomatisierungssystemen.
- Maschinenbau: Für die elektrische Verbindung von Komponenten in Werkzeugmaschinen, Verpackungsmaschinen und anderen industriellen Maschinen.
- Gebäudeautomation: Zur Verkabelung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie Sicherheitssystemen in modernen Gebäuden.
- Schaltschrankbau: Als standardisiertes Verbindungselement für den Aufbau von Schaltschränken, die hohe Anforderungen an Flexibilität und Wartungsfreundlichkeit stellen.
- Prototypenentwicklung und Kleinserienfertigung: Ermöglicht schnelle Anpassungen und einfache Austauschbarkeit von Bauteilen während des Entwicklungsprozesses.
- Haushaltsgeräte und Unterhaltungselektronik: Für die zuverlässige Verbindung von Netzteilen, Steuerplatinen und anderen elektrischen Modulen.
Qualitätsmerkmale und Design-Integration
Die WAGO 243-721 Buchsenklemme zeichnet sich durch ihre durchdachte Konstruktion aus, die auf Langlebigkeit und einfache Integration ausgelegt ist. Die Materialauswahl spiegelt die hohen Standards von WAGO wider, um eine kompromisslose Leistung zu gewährleisten.
| Merkmal | Beschreibung |
|---|---|
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid PA 6.6), der UL94 V-0 Klassifizierung erfüllt und für sichere elektrische Anwendungen unerlässlich ist. Bietet hervorragende mechanische Festigkeit und Beständigkeit gegen chemische Einflüsse. |
| Kontaktfedermechanismus | Integrierte Käfigzugfeder-Technologie aus hochgezogenem, verzinntem Federstahl. Gewährleistet einen konstanten und zuverlässigen Anpressdruck auf den Leiter, selbst unter wechselnden Temperaturbedingungen und Vibrationen, was Wackelkontakte effektiv verhindert. |
| Anschlussgeometrie | Optimierte Einführgeometrie für die Leiter, die ein einfaches und kraftschlüssiges Einstecken ermöglicht. Die Nut zur Leiteraufnahme ist präzise geformt, um eine maximale Kontaktfläche und damit geringste Übergangswiderstände zu erzielen. |
| Isolationsspannung | Ausgelegt für eine hohe Isolationsspannung, die die Sicherheit bei der Verwendung in anspruchsvollen Umgebungen gewährleistet und die Einhaltung relevanter Sicherheitsnormen (z.B. EN 60664) unterstützt. |
| Umgebungsbeständigkeit | Die Materialauswahl und die Konstruktion bieten eine gute Beständigkeit gegen Feuchtigkeit, Staub und eine Vielzahl von chemischen Einflüssen, was die Einsatzmöglichkeiten in industriellen Umgebungen erweitert. |
| Wiederholte Entriegelung | Die Buchsenklemme ist für eine definierte Anzahl von Wiederholungen für das Stecken und Ziehen der Leiter konzipiert, was die Flexibilität bei der Fehlersuche und Anpassung von Schaltungen unterstreicht. |
| Farbcodierung (Grau) | Die graue Farbgebung dient nicht nur ästhetischen Zwecken, sondern hilft auch bei der optischen Differenzierung von Verbindungstypen innerhalb eines Systems und erleichtert die Fehlersuche. |
FAQ – Häufig gestellte Fragen zu WAGO 243-721 – WAGO Buchsenklemme f. Leiterplatte, grau
Kann die WAGO 243-721 Buchsenklemme mit massiven Leitern verwendet werden?
Ja, die WAGO 243-721 Buchsenklemme ist für die Verwendung mit flexiblen Leitern mit Aderendhülse sowie mit massiven Leitern konzipiert, sofern die spezifizierten Querschnittsbereiche eingehalten werden. Dies gewährleistet eine hohe Vielseitigkeit.
Welche maximalen Querschnitte kann die Buchsenklemme aufnehmen?
Die Buchsenklemme kann Leiter mit einem Querschnitt von bis zu 2,5 mm² aufnehmen. Dies deckt eine breite Palette von Stromversorgungs- und Signalverbindungen ab.
Ist die WAGO 243-721 Buchsenklemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 243-721 Buchsenklemme ist nicht explizit für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Für solche Anwendungen sind spezielle Produkte mit entsprechenden Zulassungen erforderlich.
Wie wird die Buchsenklemme auf der Leiterplatte befestigt?
Die WAGO 243-721 Buchsenklemme ist für die Durchsteckmontage (THT – Through-Hole Technology) auf der Leiterplatte vorgesehen. Die Anschlussstifte werden durch die Bohrlöcher auf der Leiterplatte gesteckt und dort verlötet.
Was sind die Hauptvorteile der Push-in-Anschlusstechnik gegenüber Schraubklemmen?
Die Push-in-Anschlusstechnik ermöglicht eine deutlich schnellere und werkzeuglose Montage. Sie bietet eine konstante und sichere Klemmkraft, die unabhängig von der Festigkeit des Benutzers ist und somit Wackelkontakte durch Nachziehen vermeidet. Dies erhöht die Zuverlässigkeit und reduziert den Wartungsaufwand erheblich.
Wie wird sichergestellt, dass die Verbindung sicher und dauerhaft ist?
Die integrierte Käfigzugfederkraft sorgt für eine anhaltend hohe Kontaktkraft auf den Leiter. Diese Federkraft kompensiert Längenausdehnungen des Leiters durch Temperaturschwankungen und verhindert so ein Lockern der Verbindung. Dies resultiert in einer außerordentlich zuverlässigen und langlebigen elektrischen Verbindung.
Welche Rolle spielt die Farbe Grau bei dieser Buchsenklemme?
Die graue Farbe ist primär eine optische Kennzeichnung. In komplexen Verdrahtungssystemen kann die Farbcodierung dazu beitragen, verschiedene Leitungsarten oder Funktionsbereiche zu unterscheiden, was die Installation und Wartung vereinfacht und die Fehlersuche erleichtert.
