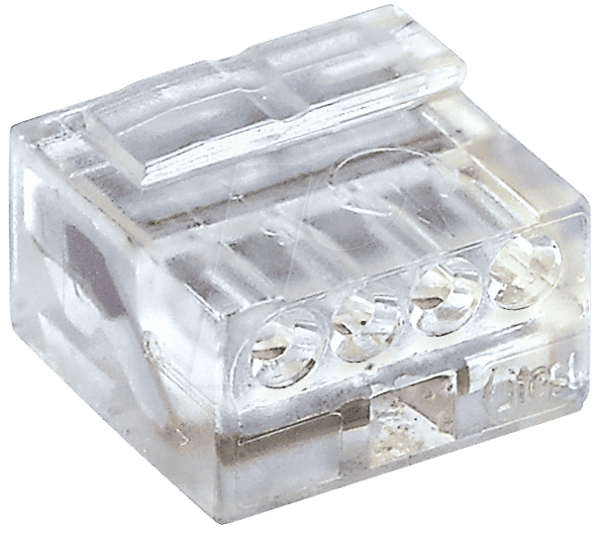

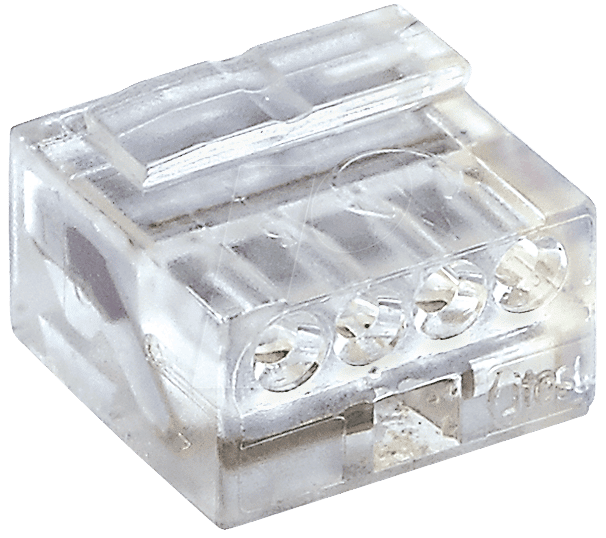

Präzise Verbindungen für anspruchsvolle Verkabelungsaufgaben: WAGO 243-144 Micro-Steckklemmen
Die WAGO 243-144 Micro-Steckklemmen mit 4 Anschlüssen in transparenter Ausführung sind die ideale Lösung für Elektriker, Automatisierungstechniker und anspruchsvolle Heimwerker, die eine schnelle, sichere und zuverlässige Verbindung von feindrähtigen Leitern im Bereich von 0,4 bis 0,5 mm² benötigen. Speziell konzipiert für beengte Platzverhältnisse und Anwendungen, bei denen Standard-Installationsklemmen an ihre Grenzen stoßen, revolutionieren diese Klemmstellen die Effizienz und Qualität elektrischer Verbindungen.
Maximale Effizienz und Sicherheit für feindrähtige Leiter
Herkömmliche Verbindungsmethoden für feindrähtige Leiter erfordern oft zeitaufwendiges Abisolieren und das Verdrehen der Litzen, gefolgt von der Sicherung mit Klemmen oder Lötverbindungen. Dies ist nicht nur fehleranfällig, sondern auch zeitintensiv und entspricht nicht immer den aktuellen Normen für elektrische Installationen. Die WAGO 243-144 Micro-Steckklemmen überwinden diese Nachteile durch ihr intelligentes Federklemmsystem, das einen werkzeuglosen Anschluss ermöglicht. Dies spart wertvolle Zeit bei der Installation und minimiert das Risiko von Kurzschlüssen oder losen Verbindungen, was insbesondere in sicherheitsrelevanten Anwendungen von höchster Bedeutung ist.
Überlegene Vorteile der WAGO 243-144 Micro-Steckklemmen
- Werkzeugloser Anschluss: Schnelles und einfaches Einführen des abisolierten Leiters in die Klemmstelle.
- Sichere und dauerhafte Verbindung: Die integrierte Federkraft sorgt für eine konstante und zuverlässige Kontaktierung, auch bei Vibrationen.
- Kompakte Bauweise: Ideal für Anwendungen mit begrenztem Bauraum, wie z.B. in kleinen Verteilerdosen oder Einbaugehäusen.
- Transparente Bauform: Ermöglicht eine visuelle Kontrolle des korrekt eingeführten Leiters und des sicheren Kontakts.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Elektroinstallationen, von der Beleuchtungstechnik bis zur Steuerungstechnik.
- Reduzierung von Fehlerquellen: Das einfache Anschlussprinzip minimiert menschliche Fehler bei der Installation.
- Wiederholgenaue Verbindungen: Ermöglicht ein schnelles Lösen und Wiederverbinden bei Bedarf.
Detaillierte Spezifikationen und Eigenschaften
| Eigenschaft | Detail |
|---|---|
| Hersteller | WAGO |
| Modell | 243-144 |
| Anzahl der Anschlüsse | 4 |
| Farbe | Transparent |
| Leiterquerschnitt (feindrähtig) | 0,4 mm² – 0,5 mm² |
| Nennspannung | Bis 250 V |
| Nennstrom | Bis 4 A |
| Anschlussart | Push-in CAGE CLAMP® |
| Isolierstoff | Polyamid (PA) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Schutzart | IP20 (bei korrektem Anschluss) |
| Besonderheiten | Kompakte Bauform, transparente Gehäuse für Sichtprüfung |
Anwendungsbereiche und technische Vorteile
Die WAGO 243-144 Micro-Steckklemmen finden ihren Einsatz bevorzugt dort, wo Standard-Verbindungsklemmen aufgrund ihrer Größe oder der Art der zu verbindenden Leiter ungeeignet sind. Dies umfasst insbesondere:
- Kompakte Verteiler- und Anschlusskästen: In der Hausinstallation, wo der Platz oft begrenzt ist, ermöglichen diese Klemmen eine effiziente und ordentliche Verdrahtung.
- Beleuchtungstechnik: Anschluss von Deckenleuchten, Einbaustrahlern oder LED-Streifen, wo die Kabeldurchmesser gering sind.
- Kleinsteuerungen und SPS-Anschlüsse: Die präzise Verbindung von Signalleitungen und Sensorkabeln in der Automatisierungstechnik.
- Modulbauweise: Integration in vorgefertigte Module oder Gehäuse, bei denen eine schnelle Montage und Demontage erforderlich ist.
- Reparatur und Wartung: Vereinfachung von Arbeiten an bestehenden elektrischen Anlagen, wo ein schnelles und sicheres Umklemmen notwendig ist.
Die Push-in CAGE CLAMP® Technologie von WAGO gewährleistet eine vibrationssichere und dauerhafte elektrische Verbindung. Im Gegensatz zu Schraubklemmen, bei denen die Schraube mit der Zeit nachziehen kann, hält die Federkraft der CAGE CLAMP® den Kontakt stabil. Dies ist besonders wichtig in Umgebungen mit mechanischen Belastungen oder Temperaturschwankungen.
Qualität und Zuverlässigkeit von WAGO
WAGO steht seit Jahrzehnten für Innovation und Qualität im Bereich der elektrischen Verbindungstechnik. Die 243-Serie setzt diese Tradition fort, indem sie eine langlebige und sichere Lösung für spezifische Anforderungen bietet. Die verwendeten Isoliermaterialien wie Polyamid (PA) sind nicht entflammbar und bieten eine hohe elektrische Isolation, was zur Sicherheit der gesamten Installation beiträgt. Die transparente Gehäuseausführung ist ein weiterer wichtiger Aspekt für die Qualitätssicherung, da sie dem Installateur eine sofortige visuelle Bestätigung des korrekten Anschlusses ermöglicht und somit das Risiko von Installationsfehlern minimiert.
FAQ – Häufig gestellte Fragen zu WAGO 243-144 – Micro-Steckklemmen 4-fach, transparent 0,4 – 0,5 mm2
Sind die WAGO 243-144 Micro-Steckklemmen für den Einsatz in feuchten Umgebungen geeignet?
Die WAGO 243-144 Micro-Steckklemmen sind für den Einsatz in trockenen Innenräumen konzipiert und weisen die Schutzart IP20 auf. Für feuchte oder nasse Umgebungen sind spezielle, entsprechend geschützte Verbindungstechniken und -produkte erforderlich.
Welche Art von Leitern kann ich mit diesen Klemmen verbinden?
Diese Klemmen sind speziell für die Verbindung von feindrähtigen Leitern mit einem Querschnitt von 0,4 mm² bis 0,5 mm² konzipiert. Sie sind nicht für massive Leiter oder Litzen mit größerem Querschnitt ausgelegt.
Benötige ich spezielles Werkzeug, um die WAGO 243-144 Micro-Steckklemmen zu verwenden?
Nein, die WAGO 243-144 Micro-Steckklemmen verwenden das bewährte Push-in CAGE CLAMP® System. Die Leiter werden einfach abisoliert und direkt in die vorgesehene Öffnung gesteckt, ein Werkzeug ist dafür nicht erforderlich.
Wie stelle ich sicher, dass der Leiter korrekt und sicher verbunden ist?
Die transparente Bauweise der Klemme ermöglicht eine einfache visuelle Kontrolle. Stellen Sie sicher, dass der abisolierte Leiter bis zum Anschlag in die Klemme eingeführt ist und der Anschluss fest sitzt. Die Federkraft sorgt anschließend für den sicheren Kontakt.
Kann ich die Klemmen wiederverwenden, nachdem sie einmal montiert waren?
Ja, die WAGO 243-144 Micro-Steckklemmen ermöglichen ein einfaches Lösen und Wiederverbinden. Ziehen Sie den Leiter vorsichtig aus der Klemme, um ihn zu lösen.
Welche maximale Stromstärke kann eine einzelne 243-144 Micro-Steckklemme verarbeiten?
Die Nennstromstärke für die WAGO 243-144 Micro-Steckklemmen beträgt bis zu 4 Ampere. Für Anwendungen mit höherem Strombedarf sind entsprechend dimensionierte Klemmen oder Verbindungstechniken zu wählen.
Sind die Materialien der WAGO 243-144 Micro-Steckklemmen halogenfrei?
Die Gehäuse der WAGO 243-144 Micro-Steckklemmen bestehen aus Polyamid (PA). Polyamid ist in der Regel halogenfrei. Genauere Informationen zur Materialzusammensetzung können dem Produktdatenblatt entnommen werden.
