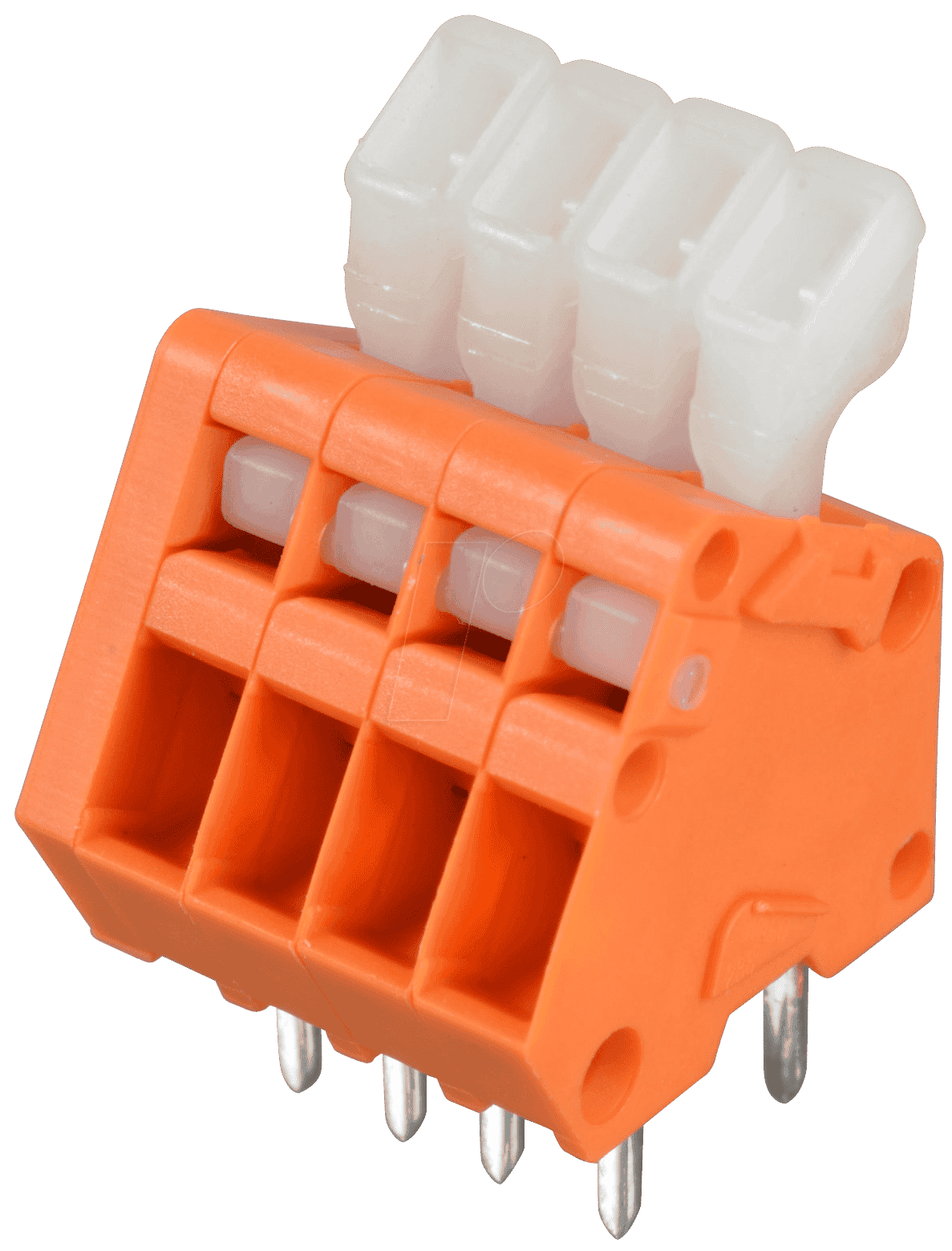

Effiziente und Sichere elektrische Verbindungen mit der WAGO 233-504 Klemmleiste
Wenn Sie eine zuverlässige und zeitsparende Lösung für die elektrische Verdrahtung in industriellen Umgebungen, im Schaltschrankbau oder bei komplexen Installationen benötigen, ist die WAGO 233-504 Klemmleiste die überlegene Wahl. Dieses innovative Produkt löst das Problem langwieriger und potenziell fehleranfälliger Schraubverbindungen und bietet Elektrikern, Ingenieuren und Technikern eine robuste, sichere und äusserst effiziente Methode zur Verbindung von Leitern. Die integrierten Öffnungshebel ermöglichen eine schnelle und einfache Entnahme von Leitern, was den Wartungsaufwand minimiert und die Flexibilität bei der Anpassung von Schaltungen erhöht.
Die Überlegenheit der WAGO 233-504 Klemmleiste
Im Gegensatz zu herkömmlichen Klemmverbindungen, die oft anfällig für Lockerungen durch Vibrationen sind und regelmässige Nachkontrollen erfordern, setzt die WAGO 233-504 auf bewährte Käfigzugfeder-Anschlusstechnik. Diese Technologie gewährleistet eine dauerhaft sichere und zugfeste Verbindung, die auch unter extremen Bedingungen ihre Integrität bewahrt. Der integrierte Öffnungshebel ist ein entscheidender Vorteil, der die Demontage von Leitern zum Kinderspiel macht. Dies ist insbesondere in Umgebungen von Vorteil, in denen häufig Änderungen an der Verdrahtung vorgenommen werden müssen, wie beispielsweise in Prüffeldern oder bei der Prototypenentwicklung. Die 4-polige Ausführung bietet zudem eine hohe Flexibilität für Mehrfachverbindungen in einem kompakten Formfaktor.
Präzision und Sicherheit: Das Herzstück der WAGO 233-504
Die WAGO 233-504 Klemmleiste ist ein Paradebeispiel für deutsche Ingenieurskunst und Präzision. Jedes Detail ist darauf ausgelegt, maximale Sicherheit und Langlebigkeit zu gewährleisten. Die verwendeten Materialien sind sorgfältig ausgewählt, um den anspruchsvollen Anforderungen industrieller Anwendungen gerecht zu werden. Die kompakte Bauweise mit einem Reihenklemmenabstand (RM) von 2,54 mm ermöglicht eine hohe Packungsdichte im Schaltschrank, was wertvollen Platz spart. Die eindeutige Kennzeichnung der Pole und die intuitive Bedienung des Öffnungshebels minimieren das Risiko von Verdrahtungsfehlern.
Innovative Anschluss- und Bedienkonzepte
Die WAGO 233-504 zeichnet sich durch ihre zukunftsweisende Anschluss- und Bedienkonzepte aus. Die Käfigzugfeder-Klemmtechnik, das Herzstück des Systems, bietet eine federnde Klemmung, die sich automatisch an die Leiterquerschnitte anpasst und auch bei thermischen Zyklen eine konstante Klemmkraft aufrechterhält. Dies verhindert ein potenzielles Auslockern der Verbindung, das bei herkömmlichen Schraubklemmen auftreten kann. Der integrierte Öffnungshebel ist ein wesentliches Element für die einfache und werkzeuglose Demontage. Ein einfacher Druck auf den Hebel löst die Klemmung, was den Austausch oder die Ergänzung von Leitern schnell und sicher gestaltet. Dies ist ein signifikanter Vorteil gegenüber Systemen, die zum Lösen der Verbindung ein spezielles Werkzeug erfordern.
Einsatzgebiete und Anwendungsbereiche
Die WAGO 233-504 Klemmleiste ist universell einsetzbar und findet Anwendung in einer Vielzahl von Bereichen:
- Schaltschrankbau: Ideal für die Verdrahtung von Steuerungen, Relais, Netzteilen und anderen Komponenten in industriellen Schaltschränken. Die hohe Zuverlässigkeit und die Platzersparnis sind hier entscheidende Vorteile.
- Automatisierungstechnik: Perfekt für die flexible und sichere Verbindung von Sensoren, Aktoren und Steuergeräten in automatisierten Produktionsanlagen.
- Gebäudetechnik: Geeignet für die Verdrahtung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik sowie für die Signalübertragung.
- Test- und Prüfaufbauten: Die einfache Handhabung und die Möglichkeit des schnellen Leiterwechsels machen sie zur idealen Wahl für Prototypen, Laboraufbauten und Prüfstände, bei denen häufig Anpassungen erforderlich sind.
- Industrielle Mess- und Regeltechnik: Zuverlässige Verbindungen für die Signalübertragung von Messinstrumenten und die Ansteuerung von Regelgeräten.
- Verteilerdosen und Anschlusskästen: Ermöglicht eine saubere und sichere Verteilung von elektrischen Leitungen in einer kompakten Bauform.
Technische Spezifikationen im Detail
Die WAGO 233-504 Klemmleiste ist ein präzisionsgefertigtes Bauteil, das für höchste Ansprüche entwickelt wurde. Die nachfolgende Tabelle fasst die wesentlichen technischen Merkmale und Vorteile zusammen:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Klemmleiste, Reihenklemme mit Öffnungshebel |
| Hersteller | WAGO |
| Modell | 233-504 |
| Anschlussart | Käfigzugfeder-Anschlusstechnik mit Öffnungshebel |
| Polanzahl | 4-polig |
| Reihenklemmenabstand (RM) | 2,54 mm |
| Leiterquerschnitt (starr) | 0,2 mm² bis 1,5 mm² |
| Leiterquerschnitt (flexibel) | 0,2 mm² bis 1,5 mm² |
| Max. Strombelastbarkeit | 10 A (abhängig von Anschlussdrähten und Umgebungsbedingungen) |
| Max. Spannung | 250 V (gemäß relevanter Normen und Prüfstandards) |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast (z.B. Polyamid PA) |
| Federkontaktmaterial | Phosphorbronze oder Edelstahl, vernickelt |
| Betriebstemperatur | -40°C bis +85°C |
| Schutzart (montiert) | IP20 (abhängig von der Einbauumgebung) |
| Konstruktionsmerkmal | Kompakte Bauform, werkzeuglose Leiterentnahme durch integrierten Öffnungshebel |
| Zulassungen & Normen | Entspricht relevanten internationalen Normen wie IEC, UL, VDE (spezifische Zulassungen sind produktspezifisch zu prüfen) |
| Farbe | Grau (Standardfarbe für Isolationsmaterialien in elektrischen Anwendungen) |
| Montageart | Geeignet für Montage auf DIN-Schiene (optional, je nach Ausführung) oder direkte Befestigung |
Vorteile auf einen Blick
- Zeitersparnis: Werkzeuglose Installation und schnelle Leiterentnahme dank des innovativen Öffnungshebels.
- Sicherheit: Dauerhaft zugfeste und vibrationssichere Verbindungen durch die Käfigzugfeder-Technik.
- Platzersparnis: Kompakte Bauweise mit geringem Reihenklemmenabstand ermöglicht hohe Packungsdichte.
- Flexibilität: Geeignet für eine breite Palette von Leiterquerschnitten und Leiterarten (starr und flexibel).
- Zuverlässigkeit: Robustes Gehäusematerial und hochwertige Federkontakte gewährleisten Langlebigkeit auch unter anspruchsvollen Bedingungen.
- Fehlerreduzierung: Einfache Handhabung minimiert das Risiko von Verdrahtungsfehlern.
- Wartungsfreundlichkeit: Schneller Austausch oder Ergänzung von Leitern ohne aufwändige Demontage.
FAQ – Häufig gestellte Fragen zu WAGO 233-504 – Klemmleiste, RM 2,54, Öffnungshebel, 4-polig
Was ist der Hauptvorteil der WAGO 233-504 gegenüber herkömmlichen Schraubklemmen?
Der Hauptvorteil der WAGO 233-504 liegt in der Kombination aus werkzeugloser Installation und Demontage durch den integrierten Öffnungshebel sowie der dauerhaft sicheren und vibrationsresistenten Verbindung durch die Käfigzugfeder-Anschlusstechnik. Im Gegensatz zu Schraubklemmen, die sich lockern können und regelmässig nachgezogen werden müssen, bietet die WAGO-Lösung eine wartungsfreie und zuverlässigere Verbindung.
Welche Leiterquerschnitte können mit der WAGO 233-504 angeschlossen werden?
Die WAGO 233-504 Klemmleiste ist für starre und flexible Leiter mit Querschnitten von 0,2 mm² bis 1,5 mm² ausgelegt. Dies deckt einen breiten Bereich gängiger Leiterquerschnitte ab, die in vielen elektrischen Installationen und Anwendungen zum Einsatz kommen.
Ist die WAGO 233-504 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 233-504 ist nicht explizit für explosionsgefährdete Bereiche konzipiert. Für solche speziellen Anwendungen sind spezielle ATEX-zertifizierte Produkte erforderlich. Es ist wichtig, die spezifischen Zulassungen und Einsatzgrenzen des jeweiligen Produkts genau zu prüfen.
Wie wird ein Leiter in der WAGO 233-504 fixiert und wieder gelöst?
Zur Fixierung wird der abisolierte Leiter einfach in die vorgesehene Öffnung eingeführt, bis er spürbar anstösst. Die integrierte Käfigzugfeder hält den Leiter sicher fest. Zum Lösen des Leiters wird der integrierte Öffnungshebel mit einem geeigneten Werkzeug (z.B. Schraubendreher) angehoben, wodurch die Klemmkraft aufgehoben wird und der Leiter einfach entnommen werden kann.
Welche maximale Strombelastbarkeit hat die WAGO 233-504?
Die maximale Strombelastbarkeit der WAGO 233-504 Klemmleiste beträgt 10 A. Diese Angabe ist jedoch stets im Kontext der verwendeten Leiterquerschnitte, der Anschlussart und der Umgebungsbedingungen zu sehen und sollte durch entsprechende Dimensionierung und Normenprüfung für die spezifische Anwendung validiert werden.
Wie ist das Gehäusematerial der WAGO 233-504 beschaffen?
Das Gehäuse der WAGO 233-504 ist aus einem hochfesten, flammhemmenden Thermoplast gefertigt, typischerweise Polyamid (PA). Dieses Material bietet eine ausgezeichnete mechanische Stabilität, eine hohe Temperaturbeständigkeit und erfüllt strenge Sicherheitsstandards hinsichtlich Brandverhalten.
Ist die WAGO 233-504 für den Einsatz in feuchten Umgebungen geeignet?
Die Standardausführung der WAGO 233-504 bietet eine Schutzart von IP20, was sie für trockene Innenräume geeignet macht. Für den Einsatz in feuchten oder nassen Umgebungen sind spezielle, abgedichtete Gehäuse oder entsprechende Schutzmassnahmen erforderlich. Die Eignung hängt stark von der konkreten Einbausituation und den Umgebungsbedingungen ab.
