Hochleistungs-Stiftleiste für professionelle Leiterplattenmontage

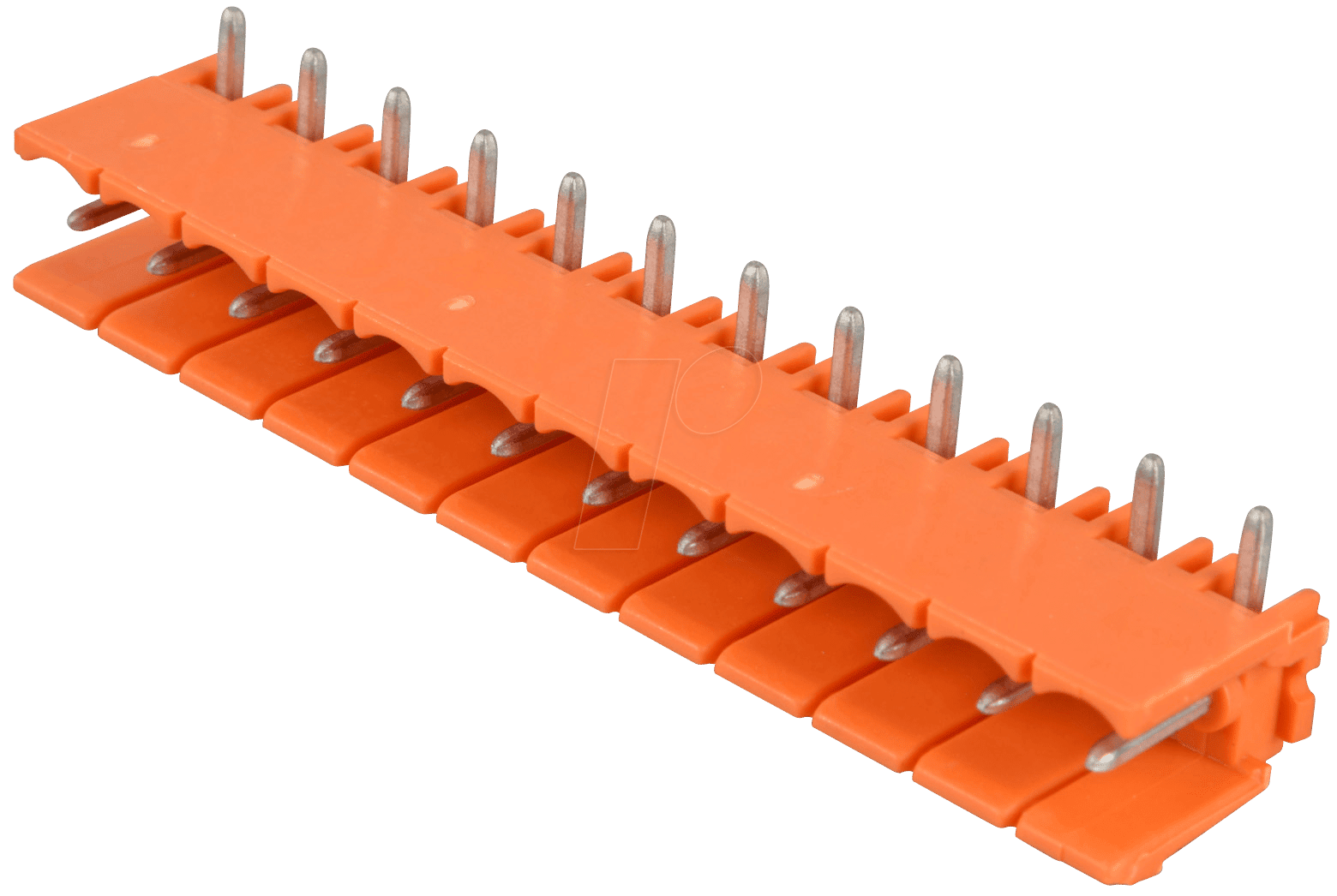

Sie suchen nach einer zuverlässigen und robusten Verbindungslösung für Ihre anspruchsvollen Elektronikprojekte auf Leiterplatten? Die WAGO 231-542 Print-Stiftleiste mit einem Rastermaß von 5,08 mm und 12 Polen in gewinkelter Ausführung ist die ideale Wahl für Ingenieure und Entwickler, die höchste Ansprüche an Qualität und elektrische Performance stellen. Dieses Produkt optimiert den Anschluss und die Verdrahtung von elektronischen Komponenten auf Ihrer Platine, indem es eine sichere und wartungsarme Schnittstelle schafft, die selbst unter widrigen Bedingungen Bestand hat.
Überlegene WAGO-Technologie für maximale Zuverlässigkeit
Im Vergleich zu Standard-Lochraster- oder traditionellen Lötleisten bietet die WAGO 231-542 entscheidende Vorteile. Die integrierte Federklemmtechnik von WAGO eliminiert die Notwendigkeit des Lötens, was zu einer signifikant reduzierten Montagezeit und minimierten Fehlerquellen führt. Diese innovative Verbindungstechnologie gewährleistet eine dauerhaft niederohmige und vibrationssichere Kontaktierung, selbst bei Temperaturschwankungen und mechanischen Belastungen. Die kompakte Midi-Bauform und die präzise gewinkelte Ausführung ermöglichen zudem eine platzsparende und effiziente Bestückung auf der Leiterplatte, was besonders in dicht bestückten Anwendungen von unschätzbarem Wert ist.
Konstruktion und Materialien für anspruchsvolle Umgebungen
Die Konstruktion der WAGO 231-542 Print-Stiftleiste ist auf Langlebigkeit und maximale elektrische Leitfähigkeit ausgelegt. Das Gehäusematerial, typischerweise ein robustes Polyamid (PA) oder ein ähnlicher Hochleistungskunststoff, bietet exzellente elektrische Isolationseigenschaften sowie eine hohe Beständigkeit gegen Wärme, chemische Einflüsse und mechanische Beanspruchung. Die Anschlussklemmen selbst bestehen aus korrosionsbeständigen Legierungen, die eine zuverlässige Stromübertragung über Jahre hinweg gewährleisten. Das Rastermaß von 5,08 mm ist ein Industriestandard, der eine hohe Kompatibilität mit einer breiten Palette von Steckverbindern und Leiterplattenlayouts sicherstellt. Die gewinkelte Bauform erlaubt eine saubere Führung der Anschlussleitungen direkt im 90-Grad-Winkel zur Leiterplatte, was die mechanische Belastung auf die Lötpunkte reduziert und eine geordnete Verkabelung im Gehäuse ermöglicht.
Anwendungsbereiche und technische Vorteile
Die WAGO 231-542 Print-Stiftleiste ist prädestiniert für eine Vielzahl von Einsatzgebieten in der Industrie- und Automatisierungstechnik, im Maschinenbau, in der Haushaltsgeräteindustrie und in der allgemeinen Elektronikentwicklung. Ihre Robustheit macht sie zur perfekten Wahl für Anwendungen, bei denen Zuverlässigkeit oberste Priorität hat.
- Schnelle und sichere Verdrahtung: Dank der integrierten WAGO Federklemme entfällt das zeitaufwendige und fehleranfällige Löten.
- Vibrationssicherheit: Die Federkraftverbindung garantiert einen sicheren Kontakt auch bei starken Vibrationen und Erschütterungen.
- Platzersparnis: Die Midi-Bauform und die gewinkelte Ausführung ermöglichen eine kompakte Montage und optimierte Kabelführung.
- Hohe Strombelastbarkeit: Speziell entwickelte Kontakte sorgen für eine zuverlässige Übertragung hoher Ströme.
- Vielseitigkeit: Kompatibel mit Standard-Steckverbindern und Leiterplattenlayouts durch das 5,08 mm Rastermaß.
- Reduzierte Wartungskosten: Kein Nachlöten oder Nachziehen von Schraubverbindungen erforderlich, was die Lebenszykluskosten senkt.
- Einfache Handhabung: Schnelles und werkzeugloses An- und Abklemmen von Einzeladern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Artikelnummer | 231-542 |
| Produkttyp | Print-Stiftleiste |
| Serie | 231 Midi |
| Polzahl | 12 |
| Rastermaß | 5,08 mm |
| Ausrichtung | Gewinkelt (90°) |
| Anschlussart | CAGE CLAMP® Federklemme |
| Leiterquerschnitt (massiv, starr) | 0,2 mm² – 2,5 mm² (AWG 24 – 14) |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 2,5 mm² (AWG 24 – 14) |
| Bemessungsspannung | 250 V |
| Bemessungsstrom | 12 A |
| Gehäusematerial | Hochwertiger Kunststoff (typischerweise Polyamid) |
| Farbe | Grau (Standard) |
| Schutzart | Abhängig von der kompletten Baugruppe, Pin-Kontakte selbst offen |
| Betriebstemperatur | -40 °C bis +85 °C |
| Montageart | Löten auf Leiterplatte |
| Zertifizierungen | UL, VDE (typisch für WAGO Produkte dieser Serie) |
FAQ – Häufig gestellte Fragen zu WAGO 231-542 – Print-Stiftleiste, Midi, RM 5,08, gewinkelt, 12-pol.
Was genau ist eine Print-Stiftleiste und wofür wird sie verwendet?
Eine Print-Stiftleiste, auch bekannt als Header oder Stiftleistenverbinder, ist eine elektrische Komponente, die auf einer Leiterplatte (Printed Circuit Board, PCB) montiert wird. Sie dient dazu, eine zuverlässige elektrische Verbindung zwischen der Leiterplatte und externen Kabeln oder anderen Modulen herzustellen. Die WAGO 231-542 mit ihrer CAGE CLAMP® Technologie ermöglicht dabei einen werkzeuglosen und sicheren Anschluss von Leitern.
Welche Vorteile bietet die CAGE CLAMP® Technologie gegenüber herkömmlichen Lötverbindungen?
Die CAGE CLAMP® Technologie von WAGO bietet mehrere entscheidende Vorteile. Sie ermöglicht eine schnelle und einfache Verdrahtung ohne den Bedarf an Spezialwerkzeugen oder Lötkenntnissen. Dies reduziert die Montagezeit und minimiert das Risiko von kalten Lötstellen oder anderen lötbedingten Fehlern. Zudem sorgt die Federkraft für eine dauerhaft niederohmige und vibrationssichere Verbindung, die sich nicht lockert.
Ist die WAGO 231-542 mit allen Arten von Leitern kompatibel?
Ja, die WAGO 231-542 ist für den Anschluss von massiven, starr isolierten Leitern sowie von flexiblen Leitern mit und ohne Aderendhülse geeignet. Der zulässige Leiterquerschnitt liegt typischerweise zwischen 0,2 mm² und 2,5 mm² (AWG 24 bis 14), was eine breite Palette von Anwendungen abdeckt.
Wie beeinflusst die gewinkelte Ausführung die Anwendung?
Die gewinkelte Ausführung (90°) der Stiftleiste ist besonders vorteilhaft für die platzsparende und geordnete Kabelführung in Gehäusen. Sie ermöglicht es, die Anschlusskabel direkt im rechten Winkel zur Leiterplatte auszuführen, was die mechanische Belastung auf die Lötstellen minimiert und die Installation erleichtert.
Ist dieses Produkt für den Einsatz in rauen Umgebungsbedingungen geeignet?
Dank der hochwertigen Materialien, wie beispielsweise robustem Polyamid für das Gehäuse und korrosionsbeständigen Kontakten, sowie der sicheren Federklemmverbindung ist die WAGO 231-542 für den Einsatz in anspruchsvollen Umgebungsbedingungen konzipiert. Sie widersteht typischen Temperaturschwankungen und Vibrationen in industriellen Anwendungen.
Welche Normen und Zulassungen hat die WAGO 231-542 üblicherweise?
WAGO Produkte dieser Serie sind in der Regel nach wichtigen internationalen Normen zertifiziert, um die Sicherheit und Zuverlässigkeit zu gewährleisten. Übliche Zulassungen umfassen VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.) für Europa und UL (Underwriters Laboratories) für Nordamerika. Dies garantiert, dass das Produkt strenge Sicherheitsanforderungen erfüllt.
Wie wird die Montage auf der Leiterplatte durchgeführt?
Die Montage erfolgt durch Löten. Die Stiftleiste wird in die vorgebohrten Löcher auf der Leiterplatte eingeführt und anschließend die Kontakte der Stiftleiste mit der Leiterplatte verlötet. Dies schafft eine stabile mechanische und elektrische Verbindung für die Aufnahme des Gegensteckers.
