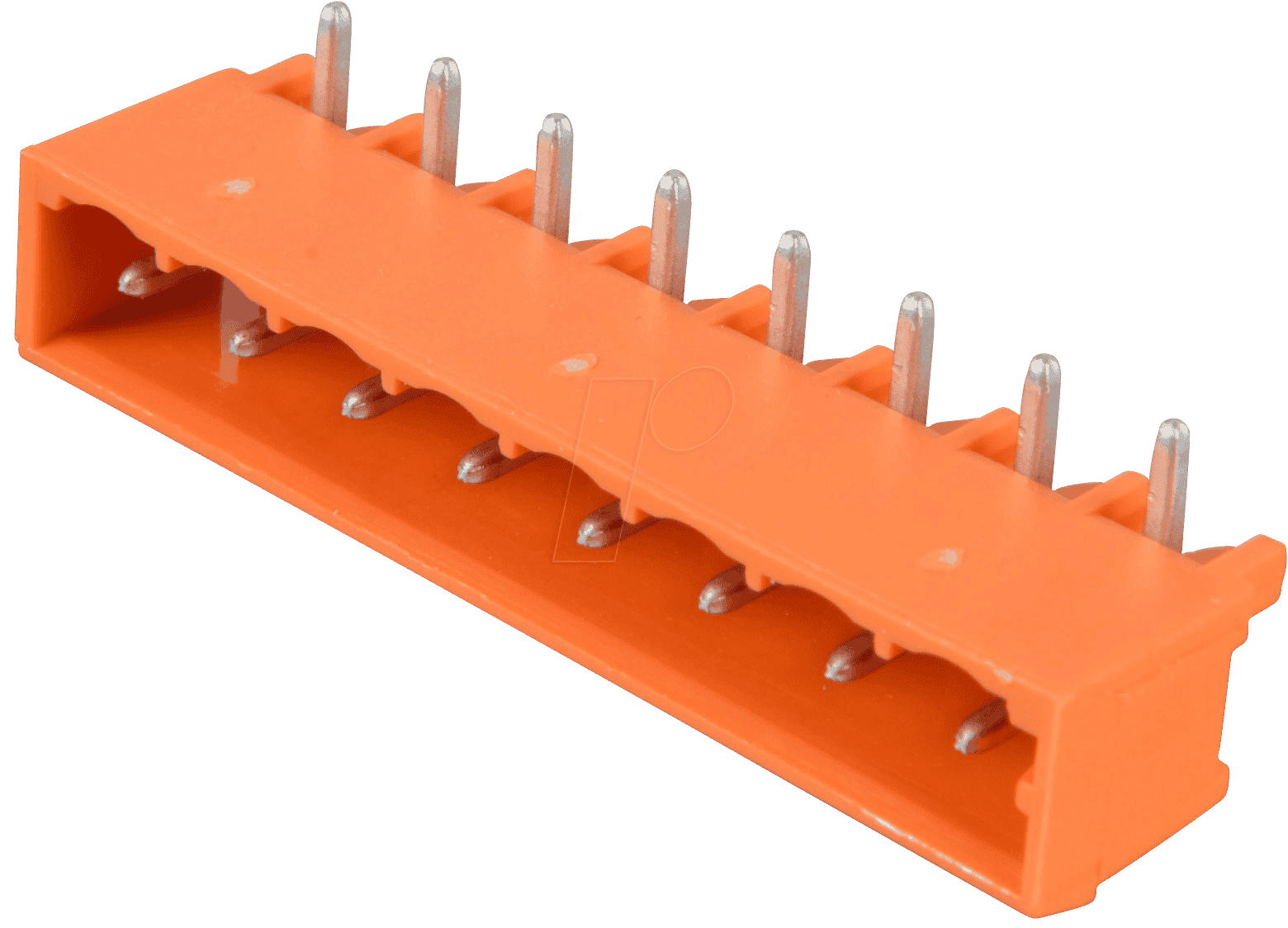

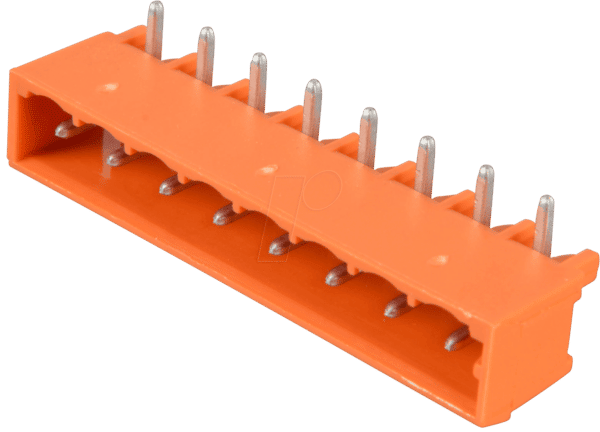

Präzise Verbindungen für Ihre Elektronikprojekte: Die WAGO 231-538 Print-Stiftleiste
Wenn es um zuverlässige und dauerhafte elektrische Verbindungen in anspruchsvollen Anwendungen geht, ist die WAGO 231-538 Print-Stiftleiste die optimale Lösung. Diese gewinkelte, 8-polige Stiftleiste mit einem Rastermaß von 5,08 mm wurde speziell für anspruchsvolle Leiterplattenmontagen entwickelt, wo Präzision und Stabilität unerlässlich sind. Ideal für Ingenieure, Entwickler und Techniker, die höchste Ansprüche an die Qualität und Sicherheit ihrer Schaltungen stellen.
Warum die WAGO 231-538 die überlegene Wahl ist
Die WAGO 231-538 Print-Stiftleiste setzt Maßstäbe in puncto Zuverlässigkeit und einfacher Handhabung. Im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Steckverbindern bietet die WAGO Technologie entscheidende Vorteile, die Ausfallzeiten minimieren und die Lebensdauer Ihrer Geräte verlängern. Die konsequente Umsetzung von Qualitätsstandards in Material und Fertigung macht sie zur bevorzugten Komponente in industriellen und professionellen Umgebungen.
Technologische Überlegenheit und Anwendungsfelder
Die WAGO 231-538 Print-Stiftleiste ist ein Paradebeispiel für WAGOs Ingenieurskunst. Die spezielle Konstruktion mit einem Rastermaß von 5,08 mm ermöglicht eine hohe Packungsdichte und ist dennoch robust genug für industrielle Umgebungen. Die gewinkelte Ausführung (90°) erlaubt eine platzsparende und ordentliche Kabelführung auf der Leiterplatte, was besonders in Gehäusen mit begrenztem Raum von Vorteil ist. Diese Stiftleiste ist prädestiniert für:
- Steuerungstechnik und Automatisierungssysteme
- Industrielle Mess- und Regeltechnik
- Embedded Systems und Prototypenentwicklung
- Gerätebau für Medizintechnik und Laborausstattung
- Signal- und Datenübertragung in komplexen Schaltungen
- Energieversorgungseinheiten und Netztechnik
Die 8 Pole bieten ausreichend Anschlussmöglichkeiten für diverse elektrische Signale und Stromversorgungen. Die WAGO 231-Serie steht für sichere und zuverlässige Verbindungen, die Vibrationen standhalten und auch unter ungünstigen Umgebungsbedingungen ihre Funktion dauerhaft gewährleisten.
Konstruktionsmerkmale für maximale Leistung
Die WAGO 231-538 zeichnet sich durch eine Reihe von durchdachten Konstruktionsmerkmalen aus, die ihre Leistungsfähigkeit unterstreichen:
- Rastermaß 5,08 mm: Bietet ein optimales Verhältnis zwischen Anschlussdichte und mechanischer Stabilität, geeignet für eine Vielzahl von Leiterplattenlayouts.
- Gewinkelte Ausführung (90°): Ermöglicht eine effiziente und ästhetisch ansprechende Integration der Kabel auf der Leiterplatte, optimiert für vertikale oder horizontale Platzierung.
- 8 Pole: Bietet vielfältige Anschlussoptionen für Signale, Datenleitungen oder Stromversorgungen innerhalb eines einzelnen Steckverbinders.
- Robustes Gehäusematerial: Gefertigt aus hochqualitativem Kunststoff (typischerweise PA – Polyamid), der Langlebigkeit, thermische Beständigkeit und elektrische Isolation gewährleistet.
- Kontaktmaterial: Hochwertige Kontaktwerkstoffe (oft Kupferlegierungen mit zusätzlicher Oberflächenveredelung wie Verzinnung oder Versilberung) sorgen für niedrigen Übergangswiderstand und Korrosionsbeständigkeit, was eine dauerhaft zuverlässige Stromübertragung sicherstellt.
- Hohe mechanische Stabilität: Die Konstruktion ist auf Widerstandsfähigkeit gegenüber mechanischen Belastungen, Vibrationen und wiederholtem Stecken ausgelegt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste, gewinkelt |
| Serie | WAGO 231 |
| Polanzahl | 8-polig |
| Rastermaß | 5,08 mm |
| Anschlusswinkel | 90° (gewinkelt) |
| Montageart | Leiterplattenmontage (Print) |
| Bemessungsspannung | Abhängig von der spezifischen Ausführung und Norm, typischerweise für industrielle Anwendungen geeignet (z.B. 320V gemäß EN 60664-1). |
| Bemessungsstrom | Abhängig von der spezifischen Ausführung und Leiterbahndimensionierung, oft im Bereich von 10-15 A. |
| Umgebungstemperatur | Breiter Betriebstemperaturbereich, typischerweise von -40°C bis +105°C, abhängig vom Material und der Auslegung. |
| Isolationsmaterial | Hochwertiger Kunststoff (z.B. Polyamid PA) |
| Kontakmaterial | Legierte Kupferlegierung, oft mit Oberflächenschutz |
| Schutzart (bei entsprechender Paarung) | Kann mit passenden Gegenstücken eine gewisse Schutzart erreichen, primär für den Einsatz in Gehäusen. |
Qualität und Zuverlässigkeit von WAGO
WAGO steht seit Jahrzehnten für Innovation und Qualität im Bereich der elektrischen Verbindungstechnik. Die 231-538 Print-Stiftleiste ist keine Ausnahme. Durch den Einsatz von erstklassigen Materialien und präzisen Fertigungsverfahren stellt WAGO sicher, dass jede Komponente den höchsten Standards entspricht. Dies garantiert eine lange Lebensdauer, eine geringe Ausfallrate und eine maximale Betriebssicherheit Ihrer elektronischen Systeme. Die durchgängige Qualitätskontrolle über den gesamten Produktionsprozess hinweg sichert die Konsistenz und Leistungsfähigkeit jeder einzelnen Stiftleiste.
Erleichterte Montage und reduzierte Fehlerquellen
Die konstruktive Ausgestaltung der WAGO 231-538 minimiert den Aufwand bei der Montage und reduziert signifikant potenzielle Fehlerquellen. Die klare Polkennzeichnung und die robuste Steckschnittstelle sorgen für eine intuitive Handhabung. Die Möglichkeit, die Stiftleiste sicher auf der Leiterplatte zu befestigen, verhindert ein Verrutschen während des Lötprozesses oder im laufenden Betrieb. Die gewinkelte Bauform erleichtert die saubere und übersichtliche Verdrahtung, was die Fehlersuche und Wartung zukünftig vereinfacht.
Anwendungsbeispiele in der Praxis
Stellen Sie sich eine industrielle Steuerung vor, die präzise Signale von verschiedenen Sensoren empfangen muss. Die WAGO 231-538 kann hier als Eingangsschnittstelle für diese Sensoren dienen. Die gewinkelte Form erlaubt es, die Kabel diskret entlang der Leiterplatte zu führen und anschließend direkt in das Steuerungssystem einzuspeisen. In einem modernen Laborgerät, das eine Vielzahl von Datenschnittstellen benötigt, ermöglicht die 8-polige Ausführung die Verbindung mehrerer Kommunikationskanäle über einen einzigen, robusten Stecker. Auch im Bereich der LED-Technik oder bei Stromversorgungsmodulen spielt die Zuverlässigkeit der Verbindungen eine entscheidende Rolle – hier liefert die 231-538 die benötigte Stabilität.
FAQ – Häufig gestellte Fragen zu WAGO 231-538 – Print-Stiftleiste, Midi, RM 5,08, gewinkelt, 8-polig
Kann die WAGO 231-538 Print-Stiftleiste in rauen Umgebungen eingesetzt werden?
Ja, die WAGO 231-538 Print-Stiftleiste ist für den Einsatz in industriellen Umgebungen konzipiert. Das robuste Gehäusematerial und die hochwertigen Kontakte bieten eine gute Beständigkeit gegen Staub, Feuchtigkeit (bei entsprechender Gehäusegestaltung des Endgeräts) und Vibrationen. Für extrem aggressive Umgebungen sind jedoch spezielle Varianten oder zusätzliche Schutzmaßnahmen zu prüfen.
Welche Art von Kabeln kann mit der WAGO 231-538 verbunden werden?
Die WAGO 231-538 Print-Stiftleiste ist für die direkte Lötmontage auf Leiterplatten ausgelegt. Die eigentliche Kabelverbindung erfolgt typischerweise über passende Steckergehäuse, die auf diese Stiftleisten gesteckt werden. Die maximal zulässige Kabelquerschnittsfläche richtet sich nach den Spezifikationen des zugehörigen Steckverbindergehäuses.
Ist die WAGO 231-538 mit anderen WAGO-Produktserien kompatibel?
Die WAGO 231-538 gehört zur WAGO 231 Serie. Sie ist in der Regel mit anderen Komponenten dieser Serie sowie mit passenden Steckverbindergehäusen und Gegenstücken mit dem gleichen Rastermaß (5,08 mm) und der gleichen Polzahl kompatibel. Es ist jedoch immer ratsam, die spezifischen Datenblätter für definitive Kompatibilitätsaussagen zu konsultieren.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform (90°) ermöglicht eine wesentlich platzsparendere und ästhetisch ansprechendere Kabelführung auf der Leiterplatte. Kabel können direkt von der Leiterplatte weggeführt werden, was besonders in flachen oder komplex aufgebauten Gehäusen vorteilhaft ist und unnötige Knicke oder Verwindungen vermeidet.
Wie wird die elektrische Verbindung mit der WAGO 231-538 hergestellt?
Die WAGO 231-538 ist eine Print-Stiftleiste. Sie wird direkt auf die Leiterplatte gelötet. Die eigentliche elektrische Verbindung zu externen Geräten oder Komponenten wird dann durch das Aufstecken eines passenden Gegensteckers (Steckverbindergehäuse mit entsprechenden Kontakten) auf die Stiftleiste hergestellt.
Was bedeutet das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte (Pins) der Stiftleiste. Dieses Maß ist entscheidend für die Auswahl passender Gegenstecker und für die Platzierung auf der Leiterplatte, da es die Dichte der Anschlüsse auf einer gegebenen Fläche bestimmt.
Ist die WAGO 231-538 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 231-538 Print-Stiftleiste ist nicht explizit für explosionsgefährdete Bereiche (ATEX) zertifiziert. Für solche Anwendungen sind spezielle Komponenten mit entsprechenden Zulassungen erforderlich. Die Eignung muss im Einzelfall geprüft und durch Zertifizierungen bestätigt werden.
