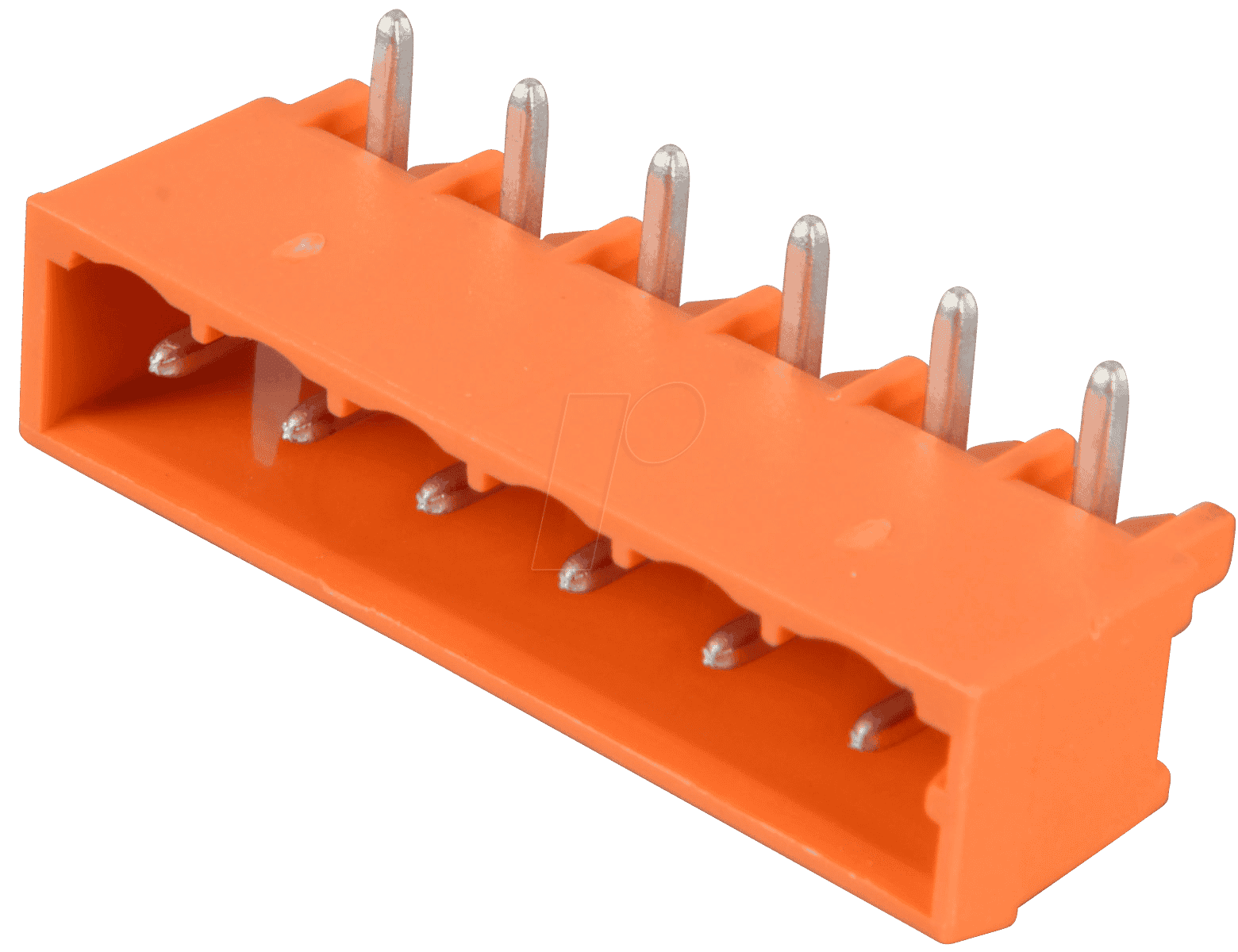

Optimale Verbindungslösungen für anspruchsvolle Anwendungen: WAGO 231-536 – Print-Stiftleiste, Midi, RM 5,08, gewinkelt, 6-polig
Die WAGO 231-536 Print-Stiftleiste ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und platzsparende elektrische Verbindung auf Leiterplatten benötigen. Mit ihrem gewinkelten Design und dem Rastermaß von 5,08 mm ermöglicht sie eine effiziente und sichere Integration in kompakte Elektronikgehäuse, wo herkömmliche gerade Steckverbinder an ihre Grenzen stoßen.
Präzision und Zuverlässigkeit in jedem Detail
Diese 6-polige Midi-Print-Stiftleiste von WAGO steht für höchste Qualitätsstandards in der Verbindungstechnik. Entwickelt für professionelle Anwendungen, wo Ausfallsicherheit und Langlebigkeit oberste Priorität haben, bietet sie eine überlegene Alternative zu minderwertigen Komponenten. Das bewährte Stecksystem von WAGO minimiert Montagefehler und gewährleistet eine dauerhaft sichere Kontaktierung, selbst unter anspruchsvollen Umgebungsbedingungen.
Herausragende Vorteile der WAGO 231-536 Print-Stiftleiste
- Platzsparende Montage: Das gewinkelte Design ermöglicht die vertikale oder horizontale Anbindung von Kabeln auf der Leiterplatte, was den verfügbaren Bauraum optimal ausnutzt und die Flexibilität im Schaltungsdesign erhöht.
- Hohe Kontaktstabilität: Die robuste Konstruktion und das präzise gefertigte Kontaktmaterial gewährleisten eine sichere und vibrationsfeste Verbindung, die auch bei mechanischer Belastung Bestand hat.
- Einfache Handhabung: Das bewährte Stecksystem von WAGO ermöglicht eine schnelle und werkzeuglose Verdrahtung, was die Montagezeit signifikant reduziert und die Effizienz steigert.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Industrieautomatisierung, Messtechnik, Medizintechnik und Konsumelektronik, wo zuverlässige Strom- und Signalübertragung gefragt ist.
- Optimiertes Rastermaß: Mit einem Rastermaß von 5,08 mm bietet diese Stiftleiste eine gute Balance zwischen Anzahl der Pole und der benötigten Fläche auf der Leiterplatte, was sie für eine Vielzahl von Designs attraktiv macht.
- Zukunftssichere Technologie: WAGO setzt auf bewährte und weiterentwickelte Verbindungstechnologien, die eine hohe Lebensdauer und Zuverlässigkeit über den gesamten Produktzyklus hinweg gewährleisten.
Technische Spezifikationen und Materialgüte
Die WAGO 231-536 Print-Stiftleiste wurde entwickelt, um den hohen Anforderungen moderner Elektronik zu genügen. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine exzellente Leistungsfähigkeit und Langlebigkeit.
| Merkmal | Spezifikation |
|---|---|
| Typ | Print-Stiftleiste |
| Serie | 231 Midi |
| Polzahl | 6 |
| Rastermaß | 5,08 mm |
| Ausrichtung | Gewinkelt |
| Anschlussart Leiterplatte | Löten |
| Anschlussart Kabel | Stecken (z.B. über WAGO Steckverbinder) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, abhängig von spezifischen Umgebungsbedingungen und Anschlusskabeln) |
| Nennspannung | Gemäß Normen für die jeweilige Anwendung und Isolationsklasse (z.B. 320V) |
| Nennstrom | Gemäß Normen für die jeweilige Anwendung und Drahtquerschnitt (z.B. 12A) |
| Isolationsmaterial | Hochwertiges, flammhemmendes Polyamid (PA) für maximale Sicherheit und Langlebigkeit. Bietet ausgezeichnete elektrische Isoliereigenschaften und mechanische Stabilität. |
| Kontaktmaterial | Verzinntes Kupfer oder Legierungen für eine optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit. |
| Mechanische Lebensdauer | Hoch, ausgelegt für wiederholtes Stecken und Trennen unter professionellen Bedingungen. |
| Gehäusefarbe | Typischerweise Grau oder Schwarz, für eine klare Identifizierung und Integration in Schaltkreise. |
| UL-Zulassung | Ja, für erweiterte globale Anwendungsmöglichkeiten und Sicherheitsstandards. |
Präzision in der Anwendung: Wo die WAGO 231-536 glänzt
Die WAGO 231-536 Print-Stiftleiste ist prädestiniert für den Einsatz in anspruchsvollen Umgebungen, die höchste Zuverlässigkeit erfordern. Ihr gewinkeltes Design spielt insbesondere dort seine Stärken aus, wo Platzbeschränkungen eine Rolle spielen und eine flexible Anbindung der Verkabelung auf der Leiterplatte erforderlich ist.
- Industrielle Steuerungs- und Automatisierungstechnik: Für die Anbindung von Sensoren, Aktoren und Steuerungseinheiten in Schaltschränken und dezentralen I/O-Systemen. Die Vibrationsfestigkeit ist hierbei ein entscheidender Vorteil.
- Messtechnik und Prüfgeräte: In präzisen Messgeräten und Laborausstattungen, wo eine störungsfreie Signalübertragung unerlässlich ist.
- Medizintechnik: In Geräten, die höchste Sicherheitsanforderungen erfüllen müssen, wie z.B. Diagnosegeräte oder Patientenüberwachungssysteme. Die Zuverlässigkeit der Verbindungen ist hier kritisch.
- Beleuchtungstechnik: In modernen LED-Treibern und Lichtmanagementsystemen, wo eine effiziente Stromversorgung und Signalsteuerung gefragt ist.
- Konsumelektronik und Haushaltsgeräte: In komplexen Geräten, die eine sichere und platzsparende interne Verkabelung benötigen.
- Fahrzeugtechnik: Wo Vibrationen und wechselnde Temperaturen die Stabilität von Verbindungen auf die Probe stellen.
FAQs – Häufig gestellte Fragen zu WAGO 231-536 – Print-Stiftleiste, Midi, RM 5,08, gewinkelt, 6-polig
Was ist der Hauptvorteil des gewinkelten Designs dieser Print-Stiftleiste?
Das gewinkelte Design ermöglicht eine effiziente Raumnutzung auf der Leiterplatte, indem es die Kabel tangential zur Platinenoberfläche führt. Dies ist ideal für Anwendungen mit begrenztem Platz, wo gerade Steckverbinder die Anordnung der Bauteile erschweren würden.
Für welche Art von Kabeln ist die WAGO 231-536 Print-Stiftleiste ausgelegt?
Diese Print-Stiftleiste ist für die Verbindung mit den entsprechenden Gegenstücken, typischerweise Kabelsteckern der WAGO 231 Serie oder kompatiblen Stecksystemen, konzipiert. Diese Gegenstücke sind für unterschiedliche Drahtquerschnitte ausgelegt, üblicherweise im Bereich von AWG 28 bis AWG 12, je nach spezifischem Steckermodell und Strombelastbarkeit.
Wie wird die Kontaktierung zwischen der Print-Stiftleiste und dem Gegenstecker realisiert?
Die Kontaktierung erfolgt durch das Einstecken des entsprechenden Kabelsteckers in die Print-Stiftleiste. WAGO-Steckverbinder nutzen oft bewährte Klemmtechniken, die eine sichere und vibrationsfeste Verbindung ohne zusätzliche Werkzeuge gewährleisten.
Welche Bedeutung hat das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Leiterplatte an. Dieses Maß ist ein gängiger Standard in der Industrie, der eine gute Dichte an Anschlüssen bei gleichzeitig ausreichender Isolationsstrecke und Platz für die Leiterbahnführung ermöglicht.
Welche Umgebungsbedingungen kann die WAGO 231-536 Print-Stiftleiste tolerieren?
Die Print-Stiftleiste ist für einen breiten Betriebstemperaturbereich von typischerweise -40°C bis +85°C ausgelegt. Das Gehäusematerial aus flammhemmendem Polyamid bietet zudem eine gute Beständigkeit gegen viele chemische Einflüsse und mechanische Belastungen, was sie für den Einsatz in industriellen Umgebungen prädestiniert.
Ist diese Print-Stiftleiste mit anderen Herstellern kompatibel?
Während das Rastermaß von 5,08 mm ein verbreiteter Standard ist, ist die volle Kompatibilität, insbesondere in Bezug auf die mechanische Passform und die elektrische Leistung, am besten mit den spezifischen Gegensteckern der WAGO 231 Serie gewährleistet. Es ist ratsam, die technischen Datenblätter für detaillierte Kompatibilitätsinformationen zu konsultieren.
Welche Vorteile bietet die Verwendung von WAGO-Produkten im Vergleich zu traditionellen Lösungsansätzen wie Lötösen oder Schraubklemmen?
WAGO-Produkte, wie diese Print-Stiftleiste, bieten signifikante Vorteile durch ihre Werkzeuglosigkeit, Schnelligkeit bei der Montage, Reduzierung von Montagefehlern, vibrationsfeste Verbindungen und oft eine höhere Lebensdauer. Sie tragen somit zur Effizienzsteigerung und Erhöhung der Zuverlässigkeit in der Anwendung bei.
