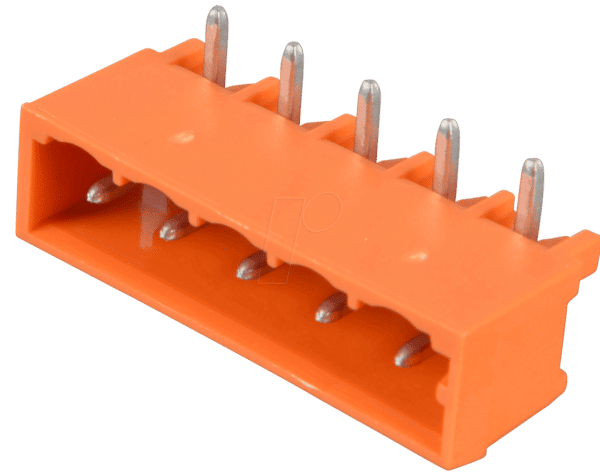

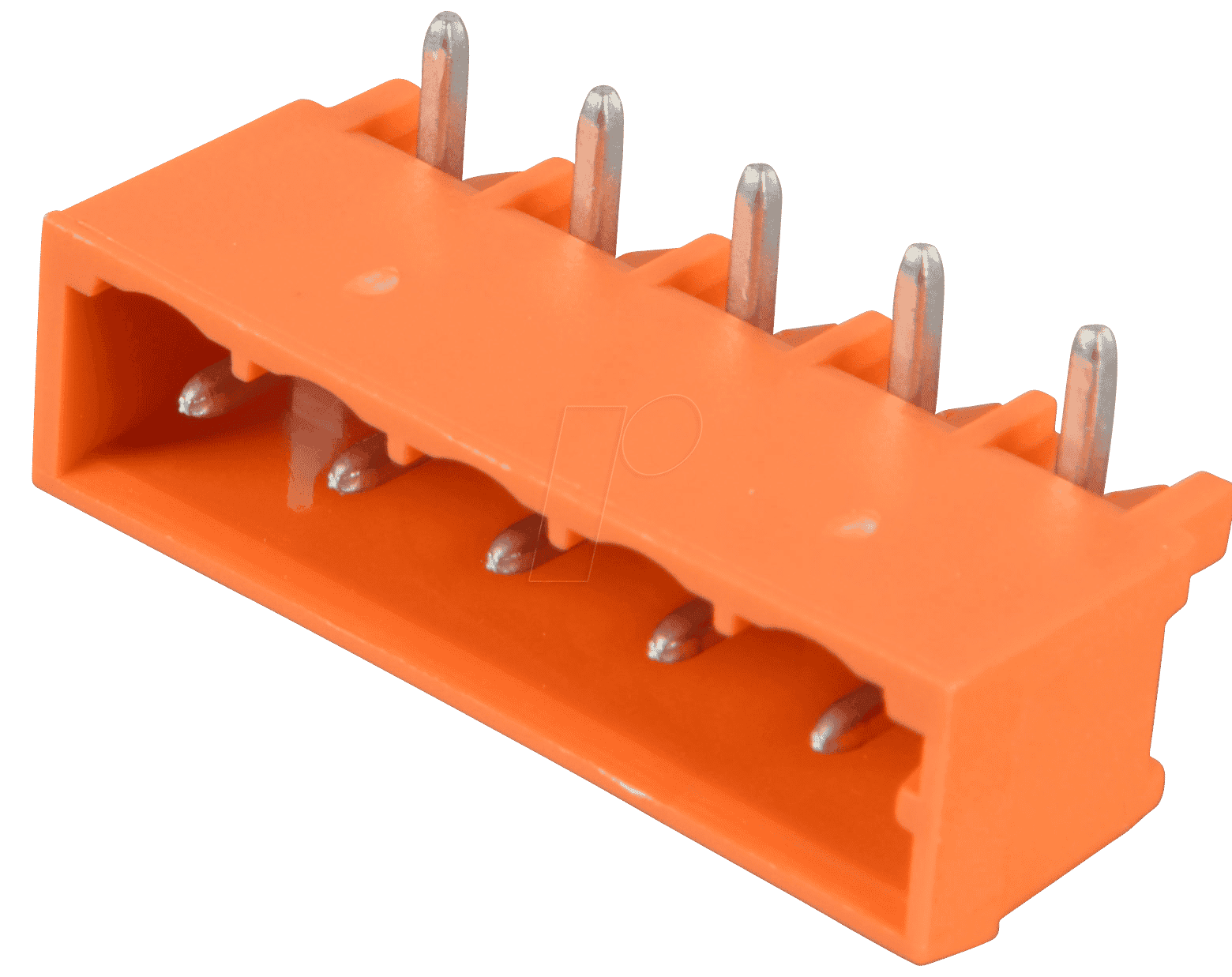

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: Die WAGO 231-535 Print-Stiftleiste
Die WAGO 231-535 Print-Stiftleiste, Midi, RM 5,08, gewinkelt, 5-polig ist die ideale Lösung für Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige und platzsparende Verbindungstechnik für Leiterplattenanwendungen benötigen. Sie adressiert das Kernproblem der sicheren und dauerhaften elektrischen Kopplung von Komponenten auf Printmedien, wo herkömmliche Lötverbindungen an ihre Grenzen stoßen oder unerwünschte Komplexität mit sich bringen.
Überragende Konnektivität und Konstruktionsvorteile
Die WAGO 231-535 Print-Stiftleiste zeichnet sich durch ihre überlegene Konstruktion und die bewährte WAGO-Technologie aus, die eine schnelle, fehlerfreie und wartungsarme Montage ermöglicht. Im Gegensatz zu herkömmlichen Lötverbindungen, die zeitaufwendig sind und eine präzise Handhabung erfordern, bietet diese Stiftleiste einen steckbaren Anschluss, der nicht nur die Installationszeit signifikant reduziert, sondern auch die Reproduzierbarkeit und Zuverlässigkeit von Schaltungen erhöht.
Technische Spezifikationen und Qualitätsmerkmale
Die Auswahl an hochwertigen Materialien und die präzise Fertigung sind entscheidend für die Langlebigkeit und Leistung der WAGO 231-535. Jedes Detail ist auf maximale Effizienz und Sicherheit ausgelegt.
| Eigenschaft | Detail |
|---|---|
| Anschlussart | Print-Stiftleiste, gewinkelt |
| Polzahl | 5-polig |
| Rastermaß (RM) | 5,08 mm |
| Serie | 231 Midi |
| Bemessungsspannung | 320 V (gemäß EN 60664-1) |
| Bemessungsstrom | 12 A (gemäß EN 60664-1) |
| Temperaturbereich (Betrieb) | -40 °C bis +105 °C |
| Isolationsmaterial | Polycarbonat (PC) |
| Leiteranschluss (seitig) | Befestigungsflansch für Printplattenmontage |
| Anschlussquerschnitt (feindrähtig mit Aderendhülse) | 0,2 mm² bis 2,5 mm² |
| Anschlussquerschnitt (eindrähtig) | 0,2 mm² bis 2,5 mm² |
| Steckrichtung | Axial |
| Prüfzeichen | VDE, UL, CSA (für spezifische Anwendungen und Zulassungen prüfen) |
Innovative Verbindungstechnologie von WAGO
Die 231-Serie von WAGO repräsentiert die nächste Generation der steckbaren Verbindungstechnik für Printplatten. Die Midi-Serie, zu der die 231-535 gehört, bietet einen idealen Kompromiss aus Kompaktheit und Leistungsfähigkeit.
- Schnelle und sichere Montage: Die seitliche Befestigung ermöglicht eine direkte und stabile Montage auf der Leiterplatte, ohne zusätzliche Befestigungselemente. Dies spart wertvollen Platz und vereinfacht den Aufbau.
- Zuverlässige Kontaktierung: Der integrierte CAGE CLAMP®-Anschlussmechanismus sorgt für eine dauerhaft sichere und schwingungsfeste Verbindung, die auch unter extremen Bedingungen Bestand hat.
- Gewinkelter Anschluss: Die gewinkelte Ausführung ermöglicht eine platzsparende Verdrahtung parallel zur Leiterplattenoberfläche oder zur seitlichen Führung von Kabeln, was das Design und die Montage vereinfacht.
- Hohe Strombelastbarkeit: Mit einer Bemessungsstromstärke von 12 A und einer Bemessungsspannung von 320 V ist diese Stiftleiste für eine Vielzahl von Anwendungen im Niederspannungsbereich bestens geeignet.
- Flexibilität bei der Verdrahtung: Akzeptiert sowohl massive als auch feindrähtige Leiter mit oder ohne Aderendhülse im Bereich von 0,2 mm² bis 2,5 mm², was eine hohe Anpassungsfähigkeit an verschiedene Kabeltypen gewährleistet.
- Robuster Gehäusewerkstoff: Das Gehäuse aus Polycarbonat (PC) bietet hervorragende mechanische Festigkeit und thermische Beständigkeit, wodurch die Lebensdauer des Produkts verlängert wird.
- Optimiertes Design für Raumeffizienz: Das Rastermaß von 5,08 mm bietet eine gute Balance zwischen Verdrahtungsdichte und Handhabungssicherheit, während die Midi-Bauform einen effizienten Einsatz in kompakteren Gehäusen ermöglicht.
Anwendungsbereiche und Einsatzszenarien
Die WAGO 231-535 Print-Stiftleiste ist eine universell einsetzbare Komponente, die in einer breiten Palette von Branchen und Anwendungen ihre Stärken ausspielt:
- Industrielle Automatisierung: Steuerungsbau, Sensorik, Aktuatorik, Schnittstellenmodule und Feldgeräte, wo Zuverlässigkeit unter anspruchsvollen Umgebungsbedingungen oberste Priorität hat.
- Gebäudetechnik: Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheits- und Alarmsysteme, wo eine sichere und effiziente Stromverteilung gefragt ist.
- Energieerzeugung und -verteilung: Solaranlagen, Ladestationen für Elektrofahrzeuge, Netzersatzanlagen, wo robuste und sichere Verbindungen unerlässlich sind.
- Maschinenbau: Steuerungseinheiten, elektrische Verteiler, Bedienfelder und Messgeräte, die eine flexible und zuverlässige Anschlusslösung erfordern.
- Gerätebau: Haushaltsgeräte, Unterhaltungselektronik, medizinische Geräte und Laborausstattung, bei denen eine einfache Montage und Wartung im Vordergrund steht.
- Signalübertragung: Anwendungsbereiche, bei denen eine sichere Trennung von Strom- und Signalleitungen gewährleistet sein muss.
Vorteile der direkten Printplattenmontage
Die Integration der WAGO 231-535 direkt auf der Printplatte bietet signifikante Vorteile gegenüber externen Anschlussklemmen:
- Reduzierte Verdrahtungslänge: Kürzere Leiterbahnen auf der Platine und kürzere Kabelwege reduzieren Signalverluste und Störanfälligkeit.
- Höhere mechanische Stabilität: Die direkte Befestigung auf der Leiterplatte minimiert mechanische Belastungen auf die Anschlussstellen.
- Optimierter Platzbedarf: Die gewinkelte Montage und die kompakte Bauform sparen wertvollen Bauraum im Gehäuse.
- Vereinfachte Fertigung: Ermöglicht eine automatische Bestückung von Leiterplatten und reduziert die Handarbeitsschritte bei der Montage.
- Verbesserte EMV-Eigenschaften: Kürzere Signalwege können zu einer besseren elektromagnetischen Verträglichkeit beitragen.
WAGO: Ein Synonym für innovative Verbindungstechnik
Seit Jahrzehnten steht WAGO an der Spitze der elektrischen Verbindungstechnik. Die 231-Serie baut auf dieser Tradition auf und bietet eine zukunftssichere Lösung für die Herausforderungen moderner Elektronikentwicklung. Die CAGE CLAMP®-Technologie ist ein Meilenstein, der für seine Robustheit, Zuverlässigkeit und einfache Handhabung bekannt ist.
FAQ – Häufig gestellte Fragen zu WAGO 231-535 – Print-Stiftleiste, Midi, RM 5,08, gewinkelt, 5-polig
Was ist der Hauptvorteil der WAGO 231-535 gegenüber herkömmlichen Lötverbindungen?
Der Hauptvorteil liegt in der schnellen, werkzeuglosen und fehlerfreien Steckverbindung durch die CAGE CLAMP®-Technologie. Dies reduziert Montagezeit und -kosten erheblich und erhöht die Zuverlässigkeit, da Lötfehler vermieden werden.
Kann die WAGO 231-535 auch für hohe Ströme eingesetzt werden?
Ja, die Stiftleiste ist für eine Bemessungsstromstärke von bis zu 12 A ausgelegt (gemäß EN 60664-1), was sie für eine Vielzahl von Anwendungen im Niederspannungsbereich geeignet macht. Für höhere Strombelastungen sind gegebenenfalls andere WAGO-Serien zu prüfen.
Welche Arten von Leitern können mit der WAGO 231-535 angeschlossen werden?
Die Anschlussklemme akzeptiert sowohl massive als auch feindrähtige Leiter mit oder ohne Aderendhülse im Querschnittsbereich von 0,2 mm² bis 2,5 mm². Dies bietet eine hohe Flexibilität bei der Auswahl von Kabeln und Leitern.
Ist die WAGO 231-535 für den Einsatz in rauen Umgebungen geeignet?
Ja, das robuste Gehäuse aus Polycarbonat (PC) und die CAGE CLAMP®-Verbindungstechnik sind auf Langlebigkeit und Zuverlässigkeit ausgelegt und ermöglichen den Einsatz im Temperaturbereich von -40 °C bis +105 °C. Für spezifische Umgebungsbedingungen wie hohe Feuchtigkeit, aggressive Chemikalien oder extreme Vibrationen sollten die genauen Spezifikationen und Zulassungen konsultiert werden.
Wie wird die Montage der WAGO 231-535 auf der Leiterplatte sichergestellt?
Die Stiftleiste verfügt über einen Befestigungsflansch, der eine direkte und stabile Montage auf der Printplatte ermöglicht. Dies kann durch Lötösen oder spezielle Montagebohrungen auf der Leiterplatte erfolgen, abhängig von der spezifischen Anwendung und dem gewünschten mechanischen Halt.
Welche Vorteile bietet die gewinkelte Bauform der Print-Stiftleiste?
Die gewinkelte Ausführung erlaubt eine platzsparende Verdrahtung. Sie ermöglicht beispielsweise die Führung von Kabeln parallel zur Leiterplattenoberfläche oder schräg zur Leiterplatte, was die Aufbauhöhe reduziert und das Kabelmanagement in komplexen Geräten vereinfacht.
Bietet WAGO auch passende Gegenstecker oder Steckverbinder für diese Print-Stiftleiste?
Die WAGO 231-535 ist als Print-Stiftleiste konzipiert, die typischerweise mit einer Buchsenleiste oder einem anderen entsprechenden Gegenstecksystem auf der gegenüberliegenden Seite der Leiterplatte verbunden wird. WAGO bietet eine breite Palette von Steckverbindern, die auf das Rastermaß und die Polzahl der 231-Serie abgestimmt sind, um komplette Anschlusslösungen zu realisieren.
