Präzise Verbindungstechnik für anspruchsvolle Leiterplattenlayouts

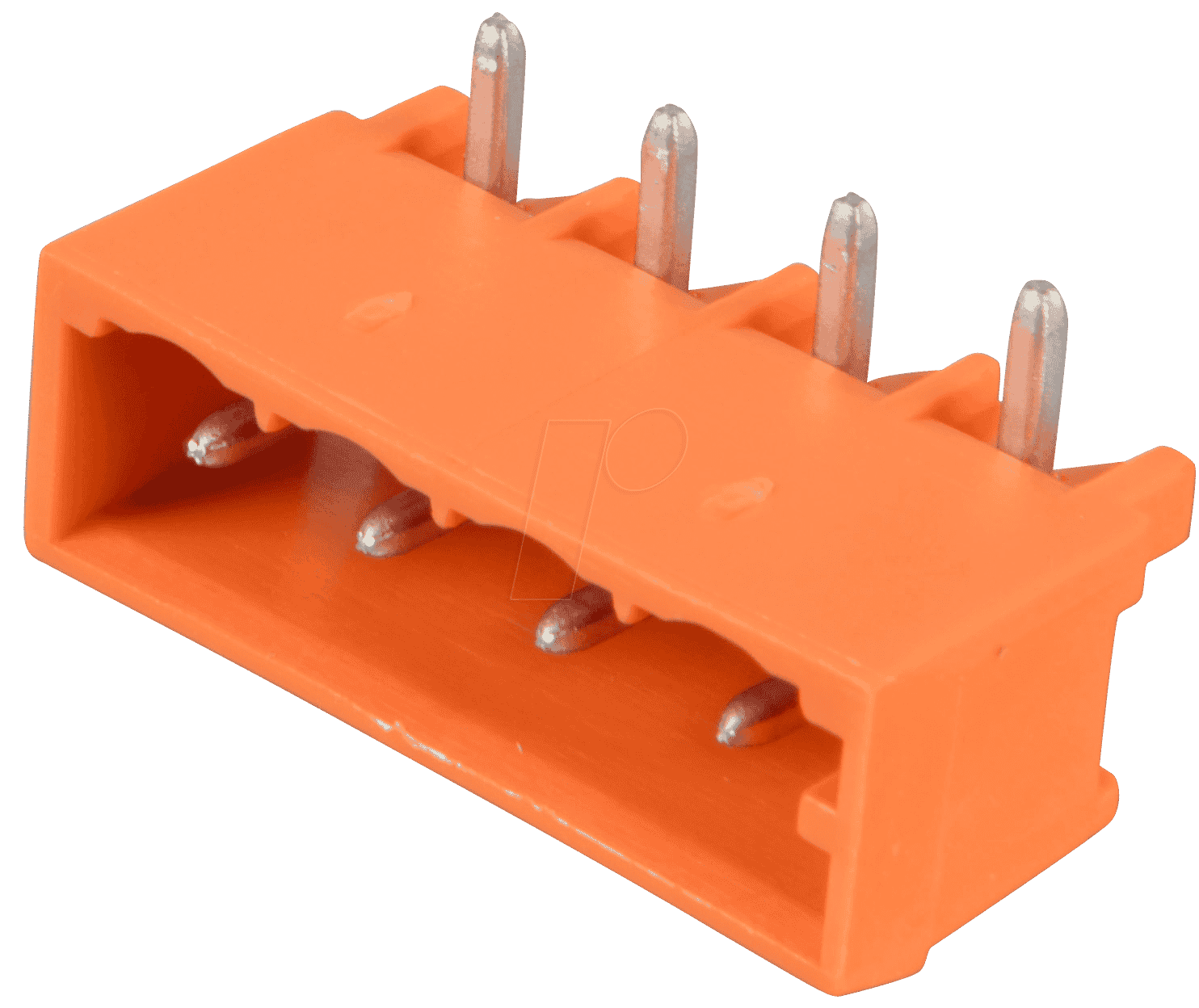

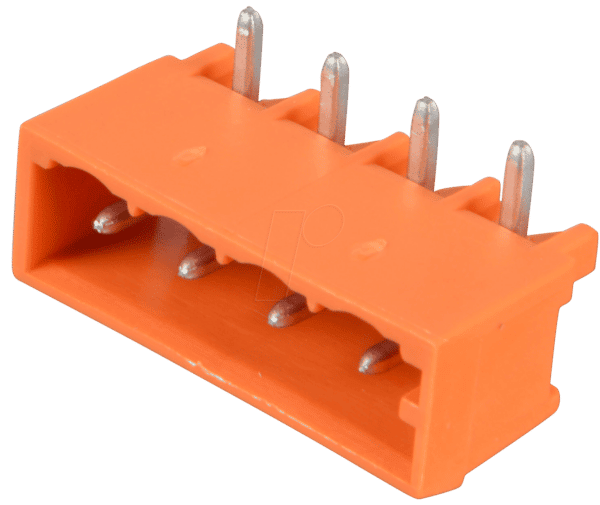

Suchen Sie eine zuverlässige und platzsparende Lösung für die Verbindung Ihrer elektronischen Komponenten auf Printplatten? Die WAGO 231-534 Print-Stiftleiste, Midi mit einem Rastermaß von 5,08 mm und gewinkeltem Design ist die ideale Wahl für Ingenieure, Entwickler und Elektronikprofis, die höchste Ansprüche an Präzision, Flexibilität und Montagefreundlichkeit stellen. Diese 4-polige Stiftleiste optimiert Ihre Schaltungsdesigns durch ihre kompakte Bauform und ermöglicht eine effiziente und sichere elektrische Kontaktierung.
WAGO 231-534: Die überlegene Wahl für industrielle und professionelle Anwendungen
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Steckverbindern bietet die WAGO 231-534 entscheidende Vorteile. Die integrierte WAGO Klemme Technologie steht für eine werkzeuglose und sichere Drahtanschlusstechnik, die Fehlerquellen minimiert und die Montagezeit signifikant reduziert. Das gewinkelte Design der Stiftleiste ermöglicht eine optimale Führung der Kabel und passt sich nahtlos in komplexe Leiterplattendesigns ein, wo der Platz begrenzt ist oder eine spezifische Ausrichtung der Anschlüsse erforderlich ist. Diese Midi-Serie zeichnet sich durch ihre hohe Strombelastbarkeit und Stabilität aus, was sie zur perfekten Lösung für anspruchsvolle industrielle Steuerungs- und Automatisierungsanwendungen macht.
Optimale Leistung und Zuverlässigkeit
Die WAGO 231-534 Print-Stiftleiste ist konzipiert, um maximale Leistung und Zuverlässigkeit unter anspruchsvollen Bedingungen zu gewährleisten. Ihre Konstruktion berücksichtigt die Anforderungen an eine sichere und dauerhafte elektrische Verbindung, selbst bei Vibrationen oder Temperaturschwankungen.
- Werkzeuglose Montage: Die bewährte WAGO-Anschlusstechnik ermöglicht ein schnelles und sicheres Stecken der Litzen ohne Spezialwerkzeug.
- Platzsparendes Design: Das kompakte Midi-Format mit einem Rastermaß von 5,08 mm ist ideal für dicht bestückte Leiterplatten.
- Gewinkelte Ausführung: Ermöglicht eine optimierte Kabelverlegung und schützt die Anschlüsse vor mechanischer Belastung.
- Hohe Strombelastbarkeit: Ausgelegt für zuverlässige Stromversorgung auch bei anspruchsvollen Anwendungen.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit.
- Einfache Erweiterbarkeit: Ermöglicht eine flexible Anpassung von Verbindungen.
Technische Spezifikationen im Detail
Die präzisen technischen Daten der WAGO 231-534 Print-Stiftleiste bilden die Grundlage für ihre herausragende Leistung und Zuverlässigkeit. Jedes Detail ist auf die Bedürfnisse professioneller Anwender zugeschnitten.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste, 4-polig |
| Serie | 231 Midi |
| Rastermaß (RM) | 5,08 mm |
| Anschlussart | Steckverbindung mit WAGO Klemme Technologie |
| Bauform | Gewinkelt |
| Anzahl der Pole | 4 |
| Nennspannung | 250 V |
| Nennstrom | 12 A |
| Leiterquerschnitt (flexibel) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² – 2,5 mm² |
| Material Gehäuse | Hochwertiger Kunststoff (z.B. Polyamid PA) mit exzellenten Isolationseigenschaften und mechanischer Festigkeit. Hält typischen Löttemperaturen stand. |
| Material Kontaktfedern | Federstahl-Legierung mit hoher Korrosionsbeständigkeit und ausgezeichneter elektrischer Leitfähigkeit, um dauerhaft geringen Übergangswiderstand zu gewährleisten. |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C, für zuverlässigen Betrieb unter verschiedenen klimatischen Bedingungen. |
| Schutzart (bei entsprechender Anwendung) | Geeignet für Anwendungen, die eine gewisse Staub- und Feuchtigkeitsbeständigkeit erfordern, wenn die Gesamtinstallation entsprechend ausgelegt ist. |
| Zulassungen | Entspricht relevanten internationalen Normen wie IEC 60947-7-1, UL, CSA, was die Sicherheit und Konformität für globale Märkte sicherstellt. |
Anwendungsbereiche für maximale Flexibilität
Die WAGO 231-534 Print-Stiftleiste ist aufgrund ihrer Vielseitigkeit und Robustheit in einer breiten Palette von Anwendungen einsetzbar. Ob in der Industrieautomatisierung, der Gebäudetechnik oder in der Entwicklung von Prototypen – diese Verbindungslösung überzeugt durch ihre Leistungsfähigkeit.
- Industrielle Steuerungs- und Regelungstechnik: Ideal für den Anschluss von Sensoren, Aktoren und Steuergeräten auf Leiterplatten.
- Automatisierungstechnik: Ermöglicht die zuverlässige Verbindung von Modulen in SPS-Systemen und Robotik.
- Gebäudetechnik: Geeignet für die Vernetzung von Beleuchtungssteuerungen, Heizungs-, Lüftungs- und Klimaanlagen (HLK).
- Gerätebau: Perfekt für die Strom- und Signalübertragung in komplexen elektronischen Geräten.
- Prototypenentwicklung und Forschung: Bietet eine flexible und sichere Methode für den schnellen Aufbau und Test von Schaltungen.
- Netzteile und Stromversorgungen: Ermöglicht einen stabilen und sicheren Stromanschluss auf der Leiterplatte.
Häufig gestellte Fragen zu WAGO 231-534 – Print-Stiftleiste, Midi, RM 5,08, gewinkelt, 4-polig
Kann ich die WAGO 231-534 mit Standard-Drahtleitern verwenden?
Ja, die WAGO 231-534 ist für die Verwendung mit sowohl massiven als auch flexiblen Drahtleitern konzipiert. Für flexible Leiter mit Aderendhülsen empfiehlt sich ein Querschnittsbereich von 0,5 mm² bis 2,5 mm², während für starre Leiter der Bereich von 0,2 mm² bis 2,5 mm² abgedeckt wird. Dies gewährleistet eine hohe Kompatibilität mit verschiedenen Verkabelungsanforderungen.
Ist die WAGO 231-534 für den Einsatz in feuchten Umgebungen geeignet?
Die Stiftleiste selbst ist aus isolierenden Kunststoffen gefertigt und die Kontakte sind robust. Für den Einsatz in feuchten Umgebungen ist jedoch immer die Gesamtanlage zu betrachten. Die IP-Schutzart (International Protection) wird primär durch das Gehäuse des Endgeräts oder die komplette Steckverbindung bestimmt. Die WAGO 231-534 trägt zu einer robusten Grundverbindung bei, erfordert aber zusätzliche Schutzmaßnahmen für die gesamte Anwendung.
Wie wird die elektrische Verbindung bei der WAGO 231-534 hergestellt?
Die elektrische Verbindung wird durch die integrierte und patentierte WAGO Klemme Technologie hergestellt. Sie ziehen einfach die abisolierte Litze in die vorgesehene Öffnung und die Federklemme sorgt für einen sicheren, klemmfreien Kontakt mit geringem Übergangswiderstand. Dies ist ein großer Vorteil gegenüber herkömmlichen Schraubklemmen, die sich mit der Zeit lockern können.
Welche Vorteile bietet das gewinkelte Design der Stiftleiste?
Das gewinkelte Design der WAGO 231-534 ermöglicht eine optimierte und ordentliche Kabelführung direkt auf der Leiterplatte. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot oder wenn Kabelstränge von der Leiterplatte weggeführt werden müssen, ohne mechanische Spannungen auf die Lötpunkte auszuüben.
Welche Strombelastbarkeit hat die WAGO 231-534 Print-Stiftleiste?
Die WAGO 231-534 Print-Stiftleiste ist für eine Nennstrombelastbarkeit von 12 Ampere ausgelegt. In Kombination mit der Nennspannung von 250 Volt und dem geeigneten Leiterquerschnitt bietet sie eine sichere und zuverlässige Stromversorgung für viele industrielle und professionelle Anwendungen.
Muss ich spezielle Werkzeuge für die Montage verwenden?
Nein, ein entscheidender Vorteil der WAGO Klemme Technologie ist die werkzeuglose Montage. Das Abisolieren des Leiters und das einfache Einführen in die Klemme reichen aus, um eine sichere elektrische Verbindung herzustellen. Dies spart Zeit und reduziert das Risiko von Beschädigungen.
Wo finde ich die detaillierten Maßzeichnungen oder CAD-Daten für die WAGO 231-534?
Detaillierte Maßzeichnungen und 3D-CAD-Daten sind in der Regel auf der Herstellerwebsite von WAGO oder über spezialisierte Datenbanken für elektronische Komponenten verfügbar. Auf unserer Produktseite bei Lan.de stellen wir Ihnen ebenfalls wichtige technische Informationen und oft auch Links zu weiterführenden Dokumenten zur Verfügung.
