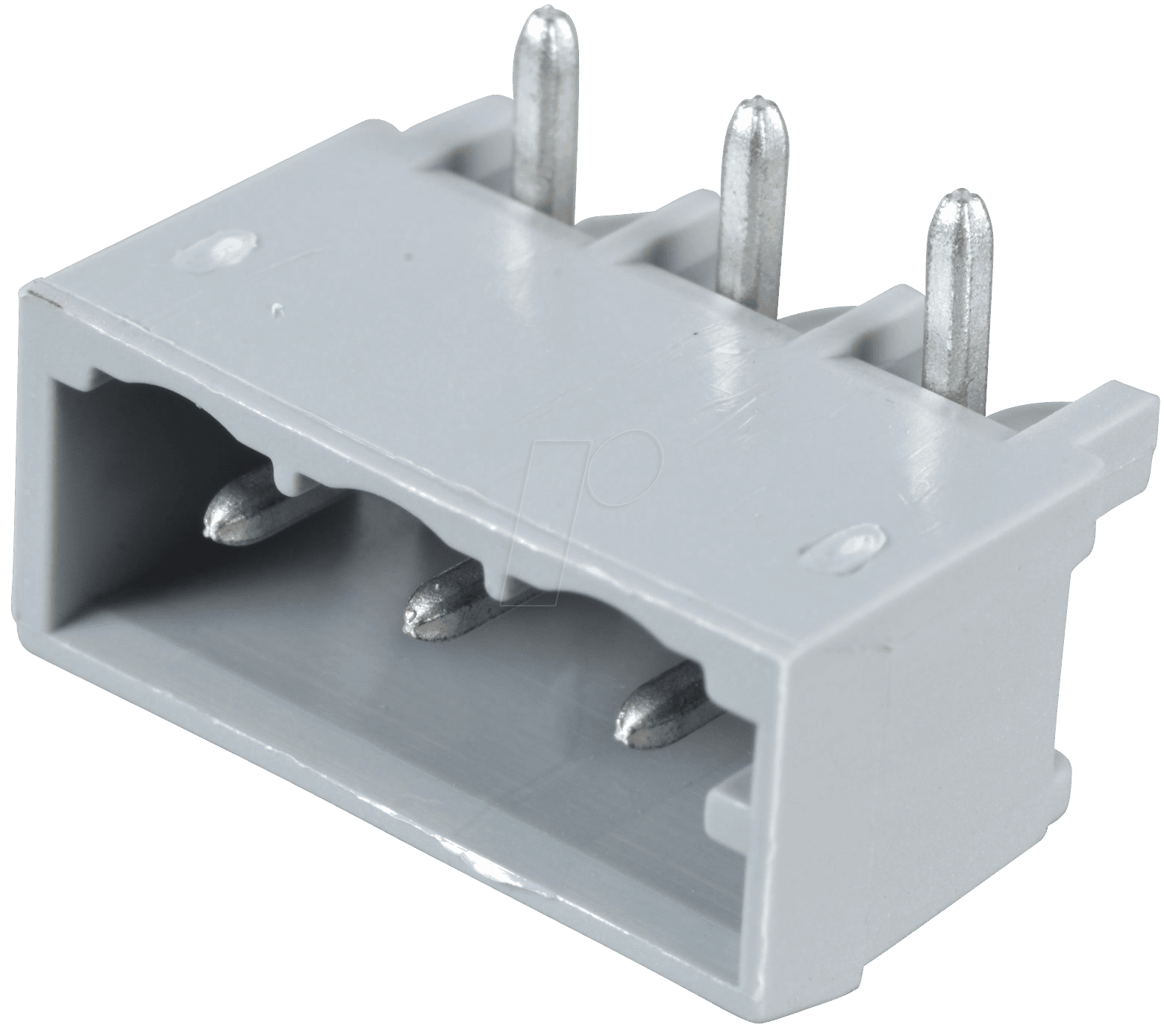

Optimale Verbindungen für anspruchsvolle Anwendungen: WAGO 231-433 Stiftleiste gewinkelt
Die WAGO 231-433 Stiftleiste gewinkelt ist die intelligente Lösung für Elektrotechniker, Schaltanlagenbauer und Automatisierungsexperten, die zuverlässige und platzsparende Steckverbindungen benötigen. Sie löst das Problem der oft unhandlichen und schwer zu integrierenden Verdrahtung in beengten Bauräumen, indem sie eine präzise und sichere 3-polige Verbindung mit einem Rastermaß von 5,0 mm in einem kompakten, gewinkelten Design ermöglicht.
Präzision und Zuverlässigkeit durch bewährte WAGO Technologie
Die WAGO 231-433 Stiftleiste setzt auf die bewährte CAGE CLAMP® Anschlussklemme, die für ihre herausragende elektrische Leitfähigkeit und mechanische Stabilität bekannt ist. Dies bedeutet für Sie eine dauerhaft sichere und wartungsfreie Verbindung, die Vibrationen und Temperaturschwankungen mühelos standhält. Im Gegensatz zu herkömmlichen Lötverbindungen oder Schraubklemmen eliminiert die Werkzeuglosigkeit der CAGE CLAMP® Technologie potenzielle Fehlerquellen und reduziert die Montagezeit erheblich. Das gewinkelte Design ist ein entscheidender Vorteil bei der Realisierung kompakter und optisch ansprechender Schaltschrankaufbauten, da es die Ausrichtung der Leiterbahnen optimiert und mehr Spielraum für weitere Komponenten schafft.
Herausragende Vorteile der WAGO 231-433 Stiftleiste
- Platzsparende Montage: Das gewinkelte Design ermöglicht eine effiziente Raumnutzung in Schaltschränken und Gehäusen.
- Werkzeuglose Anschluss-Technologie: Die integrierte CAGE CLAMP® Technologie sorgt für eine schnelle, sichere und wartungsfreie Verdrahtung ohne spezielles Werkzeug.
- Hohe Kontaktsicherheit: Die Federkraftklemme garantiert eine gleichbleibende und zuverlässige elektrische Verbindung, auch unter extremen Bedingungen.
- Vielseitige Anwendungsmöglichkeiten: Ideal für die Signalübertragung und Spannungsversorgung in Industrieautomation, Gebäudeautomation, Maschinenbau und vielen weiteren Applikationen.
- Robustes Gehäusematerial: Gefertigt aus hochisolierendem und flammwidrigem Kunststoff für maximale Sicherheit und Langlebigkeit.
- Optimiertes Leiterplatten-Layout: Das Rastermaß von 5,0 mm ist ein Standardmaß, das eine problemlose Integration in bestehende oder neue Leiterplatten-Designs ermöglicht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste, gewinkelt |
| Hersteller | WAGO |
| Modellnummer | 231-433 |
| Anzahl der Pole | 3 |
| Rastermaß (Anschluss) | 5,0 mm |
| Befestigungsart (Leiterplatte) | Löten |
| Bemessungsspannung | 400 V (gemäß EN 60664-1) |
| Bemessungsstrom | 16 A (gemäß EN 60664-1) |
| Gehäusematerial | PA 6.6 |
| Farbe | Grau |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart (mit passendem Gegenstück) | IP20 (bei unbestückten Kontakten) |
| Isolationsgruppe | IIIa |
| Schutz gegen unbeabsichtigtes Berühren | IP20 |
Material, Design und Funktionalität im Fokus
Die WAGO 231-433 Stiftleiste ist aus Polyamid 6.6 (PA 6.6) gefertigt, einem technischen Thermoplast, der sich durch seine hohe mechanische Festigkeit, gute elektrische Isoliereigenschaften und eine ausgezeichnete Beständigkeit gegen chemische Einflüsse und erhöhte Temperaturen auszeichnet. Dies gewährleistet eine lange Lebensdauer und Zuverlässigkeit auch in anspruchsvollen industriellen Umgebungen. Die gewinkelte Ausführung mit 90° zum Leiterplattenrand minimiert die benötigte Einbauhöhe und ermöglicht eine effizientere Verdrahtung, insbesondere in flachen Gehäusen oder wenn mehrere Steckverbindungen auf engstem Raum angeordnet werden müssen. Das Rastermaß von 5,0 mm ist ein etablierter Standard in der Elektronikentwicklung und ermöglicht eine nahtlose Integration in die meisten Standard-Leiterplatten-Layouts.
Die integrierte CAGE CLAMP® Anschlussklemme ist das Herzstück der Funktionalität. Sie benötigt keine Schrauben, die sich lösen können, und ermöglicht eine schnelle und sichere Kontaktierung von eindrähtigen und feindrähtigen Leitern. Das Einstecken des Leiters genügt, um eine dauerhaft vibrationssichere und elektrische leitfähige Verbindung herzustellen. Die Stiftleiste selbst wird auf die Leiterplatte gelötet, was eine robuste mechanische Fixierung und elektrische Anbindung gewährleistet. Die Ausführung als Stiftleiste dient als Buchsenkomponente, die mit einer entsprechenden Steckerkomponente verbunden wird.
Anwendungsbereiche und Einsatzszenarien
Die WAGO 231-433 Stiftleiste gewinkelt ist ein universelles Bauteil für eine breite Palette von Anwendungen. In der Industrieautomation wird sie zur Verkabelung von Sensoren, Aktoren und Steuerungssystemen eingesetzt, wo schnelle und zuverlässige Verbindungen unerlässlich sind. Schaltanlagenbauer schätzen die kompakte Bauform und die einfache Montage für die Verdrahtung von Schaltschränken, Verteilern und Maschinen.
Im Bereich der Gebäudeautomation findet die Stiftleiste Anwendung in Heizungs-, Lüftungs- und Klimatechnik-Systemen, Beleuchtungssteuerungen und Sicherheitseinrichtungen. Ihre Robustheit und die zuverlässige elektrische Verbindung sind hier von entscheidender Bedeutung.
Auch im Maschinenbau spielt die WAGO 231-433 eine wichtige Rolle bei der Verkabelung von Steuerungsmodulen, Antriebssystemen und Bedieneinheiten. Die Möglichkeit, durch das gewinkelte Design eine kompakte und geordnete Verkabelung zu realisieren, ist hier ein klarer Vorteil.
Weitere Einsatzmöglichkeiten umfassen die Mess- und Regeltechnik, die Automobilindustrie (in speziellen Anwendungsfällen), die Laborautomatisierung sowie Prototypenentwicklungen, bei denen eine flexible und zuverlässige Verdrahtung gefragt ist.
Hohe Standards für Sicherheit und Konformität
WAGO Produkte sind bekannt für ihre Einhaltung höchster internationaler Sicherheitsstandards. Die WAGO 231-433 Stiftleiste ist gemäß den relevanten Normen, wie der EN 60664-1, zertifiziert, was eine zuverlässige Bemessungsspannung von 400 V und einen Bemessungsstrom von 16 A gewährleistet. Diese Spezifikationen sind entscheidend für den sicheren Betrieb elektrischer Anlagen und den Schutz von Mensch und Maschine.
Das Gehäusematerial ist selbstverlöschend, was im Brandfall die Ausbreitung von Flammen verhindert und somit zur Sicherheit der gesamten Anlage beiträgt. Die Isolationsgruppe IIIa sorgt für eine ausreichende elektrische Isolation und schützt vor gefährlichen Berührungsspannungen.
Die Schutzart IP20 bei unbestückten Kontakten bedeutet, dass die Anschlüsse vor dem Eindringen von Fremdkörpern mit einem Durchmesser größer als 12,5 mm geschützt sind. In Verbindung mit einem passenden Gegenstück kann die Schutzart weiter erhöht werden, um auch Schutz vor Wasserstrahlen und Staub zu gewährleisten, je nach spezifischer Anwendung.
Häufig gestellte Fragen (FAQ) zu WAGO 231-433 – Stiftleiste gewinkelt 3-polig, RM 5,0 mm
Was ist der Hauptvorteil der gewinkelten Bauform der WAGO 231-433 Stiftleiste?
Der Hauptvorteil der gewinkelten Bauform ist die optimierte Raumnutzung. Sie ermöglicht eine platzsparende Integration in beengte Schaltschrankumgebungen und eine effizientere Verlegung von Leitungen, indem sie die Verbindung im 90°-Winkel zur Leiterplatte ausrichtet.
Ist die WAGO 231-433 mit der CAGE CLAMP® Technologie kompatibel?
Ja, die WAGO 231-433 Stiftleiste ist eine Komponente, die für die Aufnahme von Leitern mittels der bewährten CAGE CLAMP® Technologie in einem entsprechenden Gegenstück konzipiert ist. Die Stiftleiste selbst wird gelötet, die eigentliche Klemmverbindung erfolgt dann im Gegenstück.
Welche Arten von Leitern können mit der WAGO 231-433 verbunden werden?
Die WAGO 231-433 Stiftleiste ist für die Verbindung mit einem passenden Gegenstück konzipiert. Dieses Gegenstück mit CAGE CLAMP® Anschluss ermöglicht die Aufnahme von eindrähtigen, feindrähtigen und mehrdrähtigen Leitern mit Aderendhülse.
Für welche Spannungen und Ströme ist die WAGO 231-433 Stiftleiste ausgelegt?
Die Stiftleiste ist für eine Bemessungsspannung von 400 V und einen Bemessungsstrom von 16 A gemäß EN 60664-1 ausgelegt, was eine sichere Anwendung in vielen industriellen und kommerziellen Umgebungen ermöglicht.
Welches Material wird für das Gehäuse der WAGO 231-433 verwendet und welche Eigenschaften hat es?
Das Gehäuse der WAGO 231-433 Stiftleiste besteht aus Polyamid 6.6 (PA 6.6). Dieses Material ist bekannt für seine hohe mechanische Festigkeit, gute elektrische Isolation, Flammwidrigkeit und Beständigkeit gegen erhöhte Temperaturen und chemische Einflüsse.
Wie wird die WAGO 231-433 Stiftleiste auf der Leiterplatte befestigt?
Die WAGO 231-433 Stiftleiste wird durch Löten auf der Leiterplatte befestigt. Dies gewährleistet eine stabile mechanische und elektrische Anbindung.
Welche Umgebungstemperaturen sind für den Betrieb der WAGO 231-433 zulässig?
Die WAGO 231-433 Stiftleiste ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt, was eine zuverlässige Funktion auch unter widrigen Umgebungsbedingungen sicherstellt.
