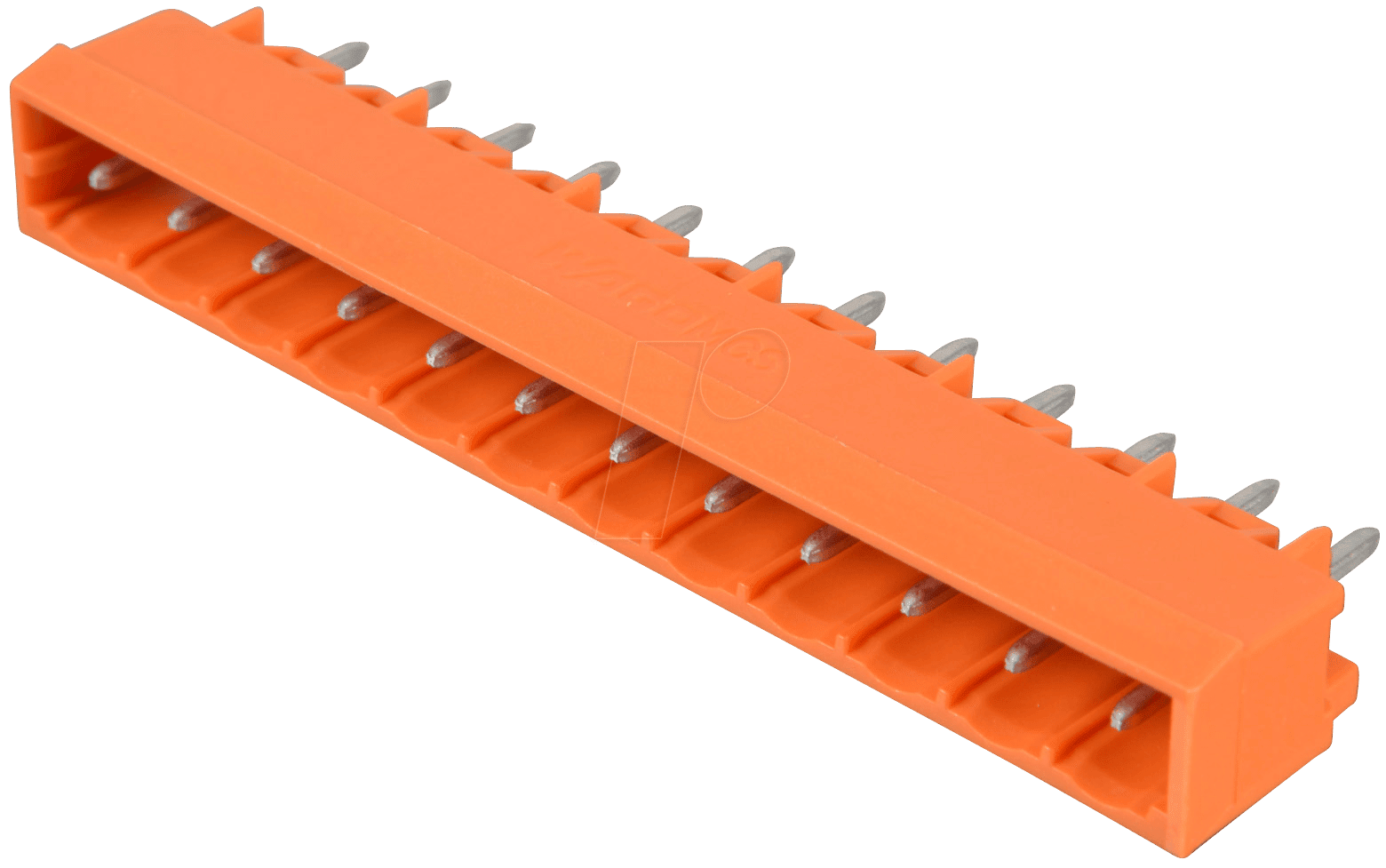

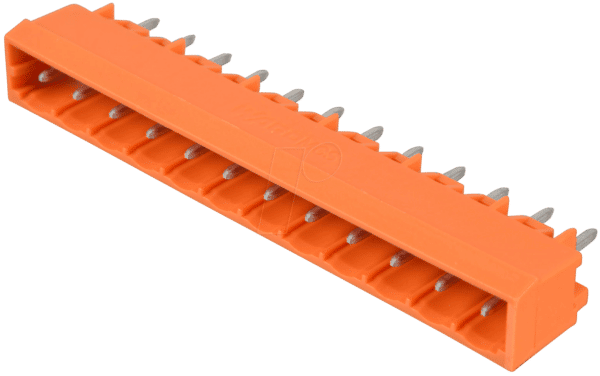

Optimale Verbindungstechnik für Ihre Leiterplatten: WAGO 231-342 Print-Stiftleiste
Die WAGO 231-342 Print-Stiftleiste im Midi-Format mit einem Rastermaß von 5,08 mm ist die ideale Lösung für Ingenieure, Entwickler und Techniker, die eine zuverlässige und sichere elektrische Verbindung auf Leiterplatten benötigen. Insbesondere für Anwendungen, bei denen hohe elektrische Belastbarkeit und eine stabile mechanische Verankerung gefordert sind, bietet diese gerade, 12-polige Stiftleiste eine herausragende Performance und Langlebigkeit.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die WAGO 231-342 Print-Stiftleiste repräsentiert die nächste Stufe der Verbindungstechnologie. Im Vergleich zu herkömmlichen Lötverbindungen oder einfacheren Stecksystemen zeichnet sie sich durch ihre Robustheit, einfache Handhabung und signifikant erhöhte mechanische sowie elektrische Stabilität aus. Das Rastermaß von 5,08 mm ermöglicht eine hohe Kontaktdichte bei gleichzeitig guter Handhabbarkeit und Kompatibilität mit einer breiten Palette von Industrieanwendungen.
Innovative Merkmale der WAGO 231-342 Print-Stiftleiste
- Vielseitige Konnektivität: Mit 12 Polen bietet die Stiftleiste ausreichend Anschlussmöglichkeiten für komplexe Schaltungen und Systeme.
- Optimiertes Rastermaß: Das 5,08 mm Rastermaß ist ein Industriestandard und gewährleistet Kompatibilität mit einer Vielzahl von Gegensteckern und Leiterplattendesigns.
- Robuste Bauweise: Die gerade Ausführung und die hochwertige Verarbeitung der Materialien garantieren eine hohe mechanische Belastbarkeit und eine zuverlässige elektrische Verbindung.
- Einfache Montage: Die Print-Stiftleiste ist für die Durchsteckmontage (THT) auf Leiterplatten konzipiert und ermöglicht einen effizienten Fertigungsprozess.
- Sicherheit und Isolation: Die Konstruktion berücksichtigt elektrische Sicherheitsstandards und bietet eine effektive Isolation zwischen den einzelnen Polen.
- Langlebigkeit: Hochwertige Werkstoffe und präzise Fertigung sorgen für eine lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 231-342 Print-Stiftleiste wurde entwickelt, um den höchsten Anforderungen an elektrische und mechanische Integrität gerecht zu werden. Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Zuverlässigkeit und Lebensdauer dieses Komponentenbauteils.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Serie | 231-342 |
| Ausführung | Gerade |
| Anzahl der Pole | 12 |
| Rastermaß (RM) | 5,08 mm |
| Montageart | Durchsteckmontage (THT) |
| Anschlussquerschnitt (max.) | Zur Bestückung auf Leiterplatte, spezifische Lötpadgröße relevant |
| Nennspannung | Gemäß Normen und zugehöriger Steckverbinder, typischerweise hohe Werte für Midi-Serie |
| Nennstrom | Gemäß Normen und zugehöriger Steckverbinder, ausgelegt für mittlere bis hohe Strombelastungen |
| Temperaturbereich | Typischerweise -40 °C bis +105 °C, abhängig von Gehäusematerial und Anwendung |
| Gehäusematerial | Hochwertiger Kunststoff (z.B. Polyamid PA), Flammschutzklasse gemäß UL94 V-0 für erhöhte Sicherheit |
| Kontaktmaterial | Legierte Kupferlegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Oberflächenveredelung der Kontakte | Verzinnung oder Vergoldung zur Sicherstellung geringer Übergangswiderstände und optimaler Lötbarkeit |
| Mechanische Belastbarkeit | Konstruiert für hohe Zug- und Biegekräfte, um eine sichere mechanische Verbindung zu gewährleisten |
| Farbcode | Typischerweise Schwarz oder Grau für das Gehäuse, zur Unterscheidung und Kennzeichnung |
| Hersteller | WAGO Kontakttechnik GmbH & Co. KG |
| Zulassungen | UL, CSA, VDE und weitere relevante internationale Normen |
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 231-342 Print-Stiftleiste ist ein vielseitiges Bauteil, das in zahlreichen Branchen und Applikationen Anwendung findet. Ihre robuste Konstruktion und die zuverlässige elektrische Performance machen sie zur ersten Wahl für sicherheitskritische und leistungsintensive Systeme.
- Industrielle Automatisierung: Steuerungssysteme, Sensorik, Aktuatorik und Steuergeräte, wo präzise und zuverlässige Signalübertragung unerlässlich ist.
- Gebäudetechnik: Beleuchtungssteuerungen, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheitssysteme und Energieverteilungen.
- Verkehrstechnik: Signaltechnik, Fahrzeugbordsysteme und Bahntechnik, wo Robustheit gegen Vibrationen und Umwelteinflüsse gefordert ist.
- Medizintechnik: Geräte für Diagnostik und Therapie, wo höchste Zuverlässigkeit und Einhaltung strenger Normen entscheidend sind.
- Energieversorgung: Schaltanlagen, Stromversorgungseinheiten und Messsysteme im Bereich regenerativer Energien und Netztechnik.
- Maschinenbau: Integration in Steuerungs- und Bedienpanels, sowie für die Verdrahtung von Komponenten in komplexen Maschinen.
- Entwicklung und Prototyping: Ermöglicht schnelle und sichere Verbindungen bei der Entwicklung neuer Schaltungen und Systeme.
Warum WAGO 231-342 die überlegene Wahl ist
Die WAGO 231-342 Print-Stiftleiste setzt neue Maßstäbe in puncto Zuverlässigkeit und Effizienz. Ihre Konstruktion berücksichtigt die Herausforderungen moderner Elektronikfertigung und Anwendung. Die konsequente Verwendung hochwertiger Materialien, wie sie bei WAGO Standard ist, sichert eine Langlebigkeit, die herkömmliche Lösungen oft nicht erreichen. Das durchdachte Design minimiert das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen, was zu einer Reduzierung von Ausfallzeiten und Wartungskosten führt. Die einfache Steckbarkeit und die klare Strukturierung der Anschlüsse erleichtern die Montage und Fehlersuche erheblich, was sich direkt in einer gesteigerten Produktivität niederschlägt.
FAQ – Häufig gestellte Fragen zu WAGO 231-342 – Print-Stiftleiste, Midi, RM 5,08, gerade, 12-polig
Was sind die Hauptvorteile der WAGO 231-342 Print-Stiftleiste gegenüber Lötverbindungen?
Die WAGO 231-342 Print-Stiftleiste bietet gegenüber reinen Lötverbindungen den Vorteil einer schnellen, werkzeuglosen Montage und Demontage, was die Flexibilität in der Anwendung erhöht. Sie minimiert das Risiko von thermischen Schäden an der Leiterplatte während des Lötprozesses und gewährleistet eine gleichbleibende Kontaktqualität über viele Einsteckzyklen hinweg, was bei Lötstellen durch Vibrationen oder Korrosion beeinträchtigt werden kann.
Für welche Stromstärken ist die WAGO 231-342 Print-Stiftleiste ausgelegt?
Die genaue Nennstrombelastbarkeit der WAGO 231-342 Print-Stiftleiste hängt von den spezifischen Normen und den verwendeten Gegensteckern ab. Generell ist die Midi-Serie von WAGO für mittlere bis hohe Strombelastungen konzipiert, üblicherweise im Bereich von mehreren Ampere bis über zehn Ampere pro Kontakt, immer unter Berücksichtigung der maximal zulässigen Erwärmung und der Anwendungsbedingungen.
Ist die WAGO 231-342 Print-Stiftleiste für raue Umgebungsbedingungen geeignet?
Ja, die WAGO 231-342 Print-Stiftleiste ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die verwendeten Hochleistungskunststoffe für das Gehäuse (oftmals mit UL94 V-0 Flammschutz) und die korrosionsbeständigen Kontaktmaterialien mit Oberflächenveredelung ermöglichen einen Betrieb in einem breiten Temperaturbereich und trotzen Feuchtigkeit sowie chemischen Einflüssen, je nach spezifischer Ausführung und Zulassung.
Welche Arten von Gegensteckern können mit der WAGO 231-342 Print-Stiftleiste kombiniert werden?
Die WAGO 231-342 Print-Stiftleiste mit einem Rastermaß von 5,08 mm ist darauf ausgelegt, mit passenden Gegensteckern der gleichen Serie oder mit anderen Stecksystemen kompatibel zu sein, die dieses Rastermaß und die mechanischen Spezifikationen unterstützen. Dies beinhaltet typischerweise Buchsenleisten und Steckverbinder, die für eine zuverlässige und sichere Verbindung mit der Stiftleiste optimiert sind.
Wie wird die WAGO 231-342 Print-Stiftleiste auf der Leiterplatte befestigt?
Die WAGO 231-342 Print-Stiftleiste ist eine sogenannte Print-Stiftleiste, was bedeutet, dass ihre Pins durch vorgebohrte Löcher in der Leiterplatte gesteckt werden. Nach dem Durchstecken werden die Pins auf der Unterseite der Leiterplatte gelötet. Dieser Prozess, bekannt als Durchsteckmontage (Through-Hole Technology – THT), gewährleistet eine starke mechanische Verankerung und eine elektrische Verbindung, die auch mechanischen Belastungen standhält.
Bietet WAGO auch Varianten mit anderen Polzahlen oder Rastermaßen an?
Ja, WAGO ist bekannt für sein breites Portfolio an Verbindungskomponenten. Die 231-Serie, zu der auch die 231-342 gehört, ist in verschiedenen Polzahlen und Rastermaßen erhältlich. Dies ermöglicht es Ingenieuren, die optimale Lösung für spezifische Anwendungsanforderungen zu finden. Die Midi-Serie mit 5,08 mm Rastermaß ist eine von mehreren Optionen, die WAGO in seinem Sortiment für Print- und Rangierverbindungen anbietet.
