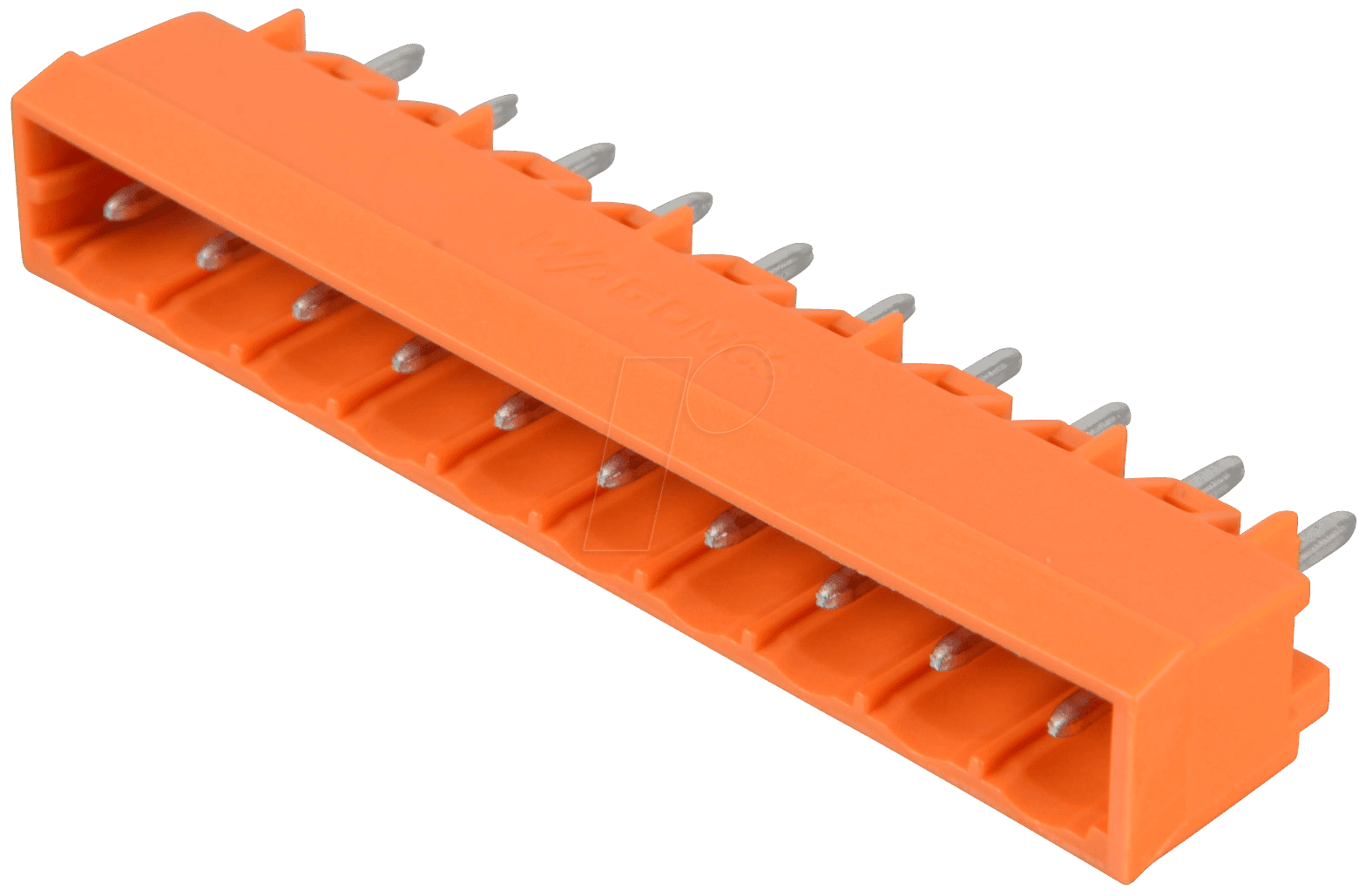

WAGO 231-340 – Print-Stiftleiste, Midi, RM 5,08, gerade, 10-polig: Präzise Verbindungstechnik für anspruchsvolle Anwendungen
Die WAGO 231-340 Print-Stiftleiste ist die ideale Lösung für Entwickler, Ingenieure und Techniker, die eine zuverlässige und platzsparende Steckverbindung für Leiterplatten benötigen. Sie schließt die Lücke zwischen Ihrer Elektronik und externen Geräten oder weiteren Baugruppen, indem sie eine sichere und modulare Anschlussmöglichkeit bietet, die sowohl Zeit als auch Kosten bei der Installation spart.
Maximale Effizienz und Zuverlässigkeit durch innovatives Design
Die WAGO 231-340 Serie setzt Maßstäbe in puncto Anschlussklemmen für die Leiterplattenmontage. Dieses spezifische Modell, die 10-polige gerade Print-Stiftleiste im Midi-Format mit einem Rastermaß von 5,08 mm, kombiniert bewährte WAGO-Technologie mit optimierten Abmessungen für eine effiziente Raumnutzung. Im Gegensatz zu herkömmlichen Lötverbindungen oder weniger robusten Stecksystemen bietet die WAGO 231-340 eine wiederholgenaue und wartungsfreie Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat. Die PUSH WIRE®-Anschlusstechnik, die in kompatiblen Gegenstücken integriert ist, eliminiert die Notwendigkeit komplexer Verdrahtungsschritte, was zu einer signifikanten Reduzierung der Montagezeit und der Fehleranfälligkeit führt.
Anwendungsbereiche und Branchenrelevanz
Die WAGO 231-340 Print-Stiftleiste findet breite Anwendung in verschiedenen Sektoren, wo robuste und zuverlässige elektrische Verbindungen unerlässlich sind. Dazu gehören:
- Automatisierungstechnik: Zur Vernetzung von Sensoren, Aktoren und Steuergeräten in industriellen Anlagen.
- Gerätebau: Als Schnittstelle für Stromversorgung und Datensignalübertragung in Haushaltsgeräten, Medizintechnik und industriellen Maschinen.
- Beleuchtungstechnik: Zur einfachen und sicheren Anbindung von LED-Treibern und Steuergeräten.
- Schaltschrankbau: Ermöglicht eine modulare und flexible Verdrahtung von Komponenten.
- Prototypenentwicklung und Labor: Bietet eine schnelle und wiederholbare Anschlussmöglichkeit für Tests und Entwicklungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 231-340 |
| Typ | Print-Stiftleiste |
| Serie | Midi |
| Anzahl der Pole | 10 |
| Rastermaß (RM) | 5,08 mm |
| Ausrichtung | Gerade (vertikal zur Leiterplatte) |
| Anschlusstechnik (erwartet bei Gegenstück) | WAGO PUSH WIRE®-Anschlusstechnik oder Schraubanschluss (je nach Gegenstück) |
| Nennspannung (typisch für Serie) | 320 V (abhängig von Isolationsmaterial und Umgebungsbedingungen) |
| Nennstrom (typisch für Serie) | 12 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Temperaturbereich (typisch für Serie) | -40°C bis +105°C |
| Material (Gehäuse) | Hochwertiger Kunststoff (z.B. PA) mit hoher Temperaturbeständigkeit und Flammwidrigkeit (UL94 V-0) |
| Kontaktmaterial | Versilberte oder verzinnte Kupferlegierung für geringen Übergangswiderstand und Korrosionsbeständigkeit |
| Montageart | SMD oder THT Lötbar auf Leiterplatte (abhängig von der genauen Ausführung des Lötfußes) |
| Zulassungen | IEC, UL, CSA (typisch für WAGO-Produkte dieser Serie) |
Vorteile der WAGO 231-340 – Ihre Entscheidung für Qualität
Die Wahl der WAGO 231-340 Print-Stiftleiste bringt Ihnen entscheidende Vorteile gegenüber herkömmlichen Verbindungslösungen:
- Zeitersparnis bei der Montage: Durch die Kompatibilität mit WAGO PUSH WIRE®-Anschlusstechnik entfallen zeitaufwendiges Abisolieren und Verschrauben.
- Fehlerreduzierung: Die definierte Anschlussgeometrie minimiert das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen.
- Hohe Vibrationssicherheit: Die federbasierte Klemmkraft sorgt für eine dauerhaft sichere Verbindung, auch bei starken mechanischen Belastungen.
- Platzoptimierung: Das Midi-Format und das Rastermaß von 5,08 mm ermöglichen eine hohe Packungsdichte auf der Leiterplatte.
- Robustheit und Langlebigkeit: Hochwertige Materialien garantieren eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
- Modulare Bauweise: Ermöglicht einfache Erweiterbarkeit und Austauschbarkeit von Modulen.
- Breite Akzeptanz in der Industrie: WAGO-Produkte sind etablierte Industriestandards und gewährleisten Kompatibilität mit vielen anderen Komponenten.
Anschlusstechnik und Kompatibilität
Die WAGO 231-340 Print-Stiftleiste ist als Stecker konzipiert, der mit einer passenden Buchse verbunden wird. Die Effizienz dieser Verbindung wird maßgeblich durch das Gegenstück bestimmt. Sofern eine Buchse mit der integrierten PUSH WIRE®-Anschlusstechnik von WAGO verwendet wird, können Sie abisolierte Litzen einfach und werkzeuglos einführen, wo sie sicher und zuverlässig von der Federklemme gehalten werden. Dies unterscheidet sich fundamental von Schraubklemmen, bei denen ein Verrutschen der Leiter oder eine Lockerung durch Vibrationen möglich ist. Für Anwendungen, die spezielle Anforderungen an die mechanische Fixierung oder das Anzugsdrehmoment stellen, sind auch Gegenstücke mit Schraubanschluss verfügbar, die eine hohe Flexibilität in der Anwendung bieten.
Qualitätsmerkmale und Materialwissenschaft
Die überlegene Leistung der WAGO 231-340 Print-Stiftleiste beruht auf sorgfältig ausgewählten Materialien und einer präzisen Fertigung. Das Gehäusematerial, oft ein thermoplastisches Polymer wie Polyamid (PA), ist nicht nur mechanisch robust, sondern auch chemikalienbeständig und verfügt über eine hohe thermische Stabilität. Die Flammwidrigkeit nach UL94 V-0 ist ein entscheidender Sicherheitsfaktor, insbesondere in sicherheitsrelevanten Anwendungen oder Gehäusen, wo die Brandgefahr minimiert werden muss. Die Kontakte selbst bestehen in der Regel aus einer Kupferlegierung, die je nach Anforderung und Spezifikation mit Silber oder Zinn oberflächenveredelt ist. Diese Beschichtungen gewährleisten eine geringe Übergangswiderstandsfähigkeit, was für die Energieeffizienz und die Vermeidung von Überhitzung kritisch ist, und schützen gleichzeitig vor Korrosion, was die Langzeitstabilität der Verbindung sicherstellt.
Installation und Handhabung auf Leiterplatten
Die gerade Ausführung der WAGO 231-340 Print-Stiftleiste ist für die vertikale Montage auf der Leiterplatte ausgelegt. Dies bedeutet, dass die Stifte senkrecht aus der Platine herausragen und so eine definierte Fläche für die Aufnahme des Gegensteckers schaffen. Die Montage auf der Leiterplatte erfolgt typischerweise durch Löten. Je nach Ausführung der Lötfüße kann die Stiftleiste für das Durchsteckverfahren (Through-Hole Technology – THT) oder als Surface-Mount-Device (SMD) konzipiert sein, wobei letzteres eine automatisierte Bestückung durch Pick-and-Place-Maschinen ermöglicht. Eine fachgerechte Lötverbindung ist essenziell, um die volle Leistungsfähigkeit und Zuverlässigkeit der gesamten Baugruppe zu gewährleisten.
FAQ – Häufig gestellte Fragen zu WAGO 231-340 – Print-Stiftleiste, Midi, RM 5,08, gerade, 10-polig
Kann ich die WAGO 231-340 Print-Stiftleiste mit jeder beliebigen Buchse verbinden?
Die WAGO 231-340 Print-Stiftleiste ist primär für die Verbindung mit den entsprechenden WAGO 231er Serie Gegensteckern konzipiert. Achten Sie auf das passende Rastermaß (5,08 mm) und die Anzahl der Pole (10), um eine mechanisch und elektrisch einwandfreie Verbindung zu gewährleisten.
Ist die PUSH WIRE®-Anschlusstechnik bei dieser Stiftleiste integriert?
Nein, die PUSH WIRE®-Anschlusstechnik ist nicht in der Stiftleiste selbst integriert. Sie ist ein Merkmal der kompatiblen Buchsen bzw. Gegenstecker. Die Stiftleiste dient als Aufnahme für die Stifte, die dann in der Buchse die Verbindung herstellen.
Welche Leiterquerschnitte können mit der WAGO 231-340 Serie verwendet werden?
Die zulässigen Leiterquerschnitte hängen vom spezifischen Gegenstück ab. Für die typische WAGO 231er Serie können meist massive und mehrdrähtige Leiter von 0,5 mm² bis 2,5 mm² (AWG 20 bis AWG 14) verwendet werden, wenn PUSH WIRE®-Anschlusstechnik zum Einsatz kommt. Bitte prüfen Sie immer die Spezifikationen des jeweiligen Gegensteckers.
Ist die WAGO 231-340 Print-Stiftleiste für hohe Temperaturen geeignet?
Ja, die WAGO 231-340 Serie ist für einen breiten Temperaturbereich ausgelegt, typischerweise von -40°C bis +105°C. Das verwendete Gehäusematerial ist für seine thermische Beständigkeit bekannt.
Welche Bedeutung hat das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm ist der Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Leiterplatte. Dieses Maß ist ein etablierter Standard, der eine gute Balance zwischen kompakter Bauweise und ausreichender Isolation zwischen den Anschlüssen bietet und eine hohe Packungsdichte ermöglicht.
Ist die Montage auf der Leiterplatte schwierig?
Die Montage auf der Leiterplatte erfolgt durch Löten. Wenn die Stiftleiste für das THT-Verfahren ausgelegt ist, werden die Pins durch vorgebohrte Löcher gesteckt und anschließend verlötet. Für SMD-Varianten ist eine automatisierte Bestückung üblich. Eine sorgfältige Lötverbindung ist entscheidend für die Zuverlässigkeit.
Bietet WAGO auch Varianten mit mehr oder weniger Polen an?
Ja, die WAGO 231er Serie ist in einer Vielzahl von Polzahlen erhältlich, um den unterschiedlichsten Anforderungen gerecht zu werden. Die 10-polige Variante ist eine von vielen Optionen für flexible Systemgestaltung.
