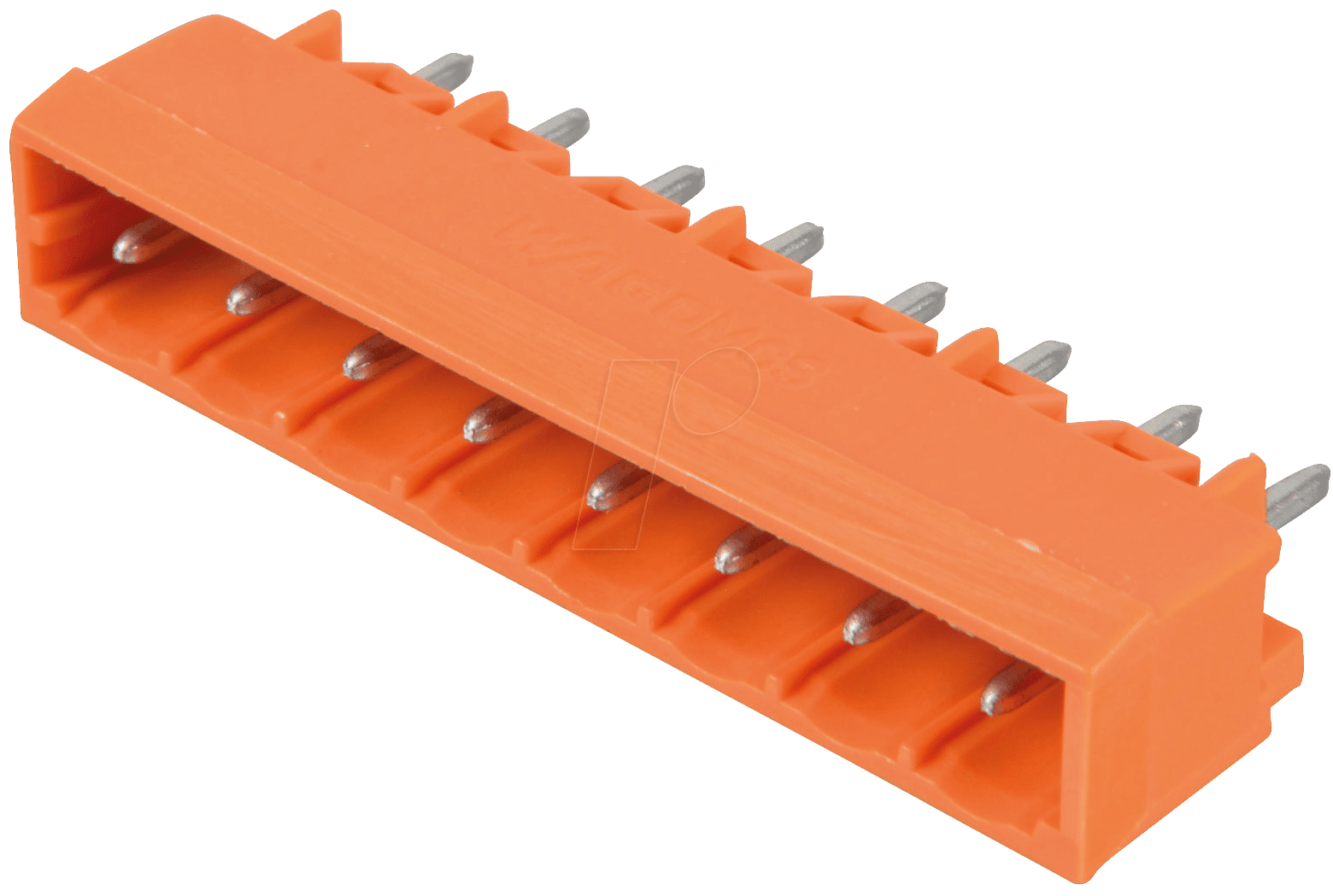

Zuverlässige Steckverbindung für Ihre Elektronikprojekte: WAGO 231-338 Print-Stiftleiste
Suchen Sie eine robuste und sichere Verbindungslösung für Ihre Leiterplattenmontage? Die WAGO 231-338 Print-Stiftleiste mit 8 Polen und einem Rastermaß von 5,08 mm ist die ideale Wahl für professionelle Anwender und anspruchsvolle Elektronikentwickler, die auf höchste Zuverlässigkeit und einfache Handhabung Wert legen.
Präzise und sichere Leiterplattenanbindung mit WAGO
Die WAGO 231-338 Print-Stiftleiste bietet eine direkte und stabile Anbindung von Kabeln an Leiterplatten. Mit ihrem Rastermaß von 5,08 mm und der geraden Bauform ermöglicht sie eine platzsparende und organisierte Verkabelung in einer Vielzahl von industriellen und gewerblichen Anwendungen. Die bewährte WAGO-Qualität garantiert eine sichere und dauerhafte Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
Überlegene Vorteile der WAGO 231-338 Print-Stiftleiste
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Stecksystemen bietet die WAGO 231-338 Print-Stiftleiste entscheidende Vorteile:
- Schnelle und werkzeuglose Montage: Die integrierte Steckertechnologie von WAGO ermöglicht eine schnelle und werkzeuglose Verdrahtung, was wertvolle Montagezeit spart und das Fehlerrisiko minimiert.
- Hohe Vibrationsfestigkeit: Das innovative Klemmverfahren sorgt für eine extrem feste und vibrationsbeständige Verbindung, die auch in Umgebungen mit starken mechanischen Belastungen zuverlässig bleibt.
- Reduziertes Risiko von Kaltlötstellen: Da keine Lötprozesse erforderlich sind, entfällt das Risiko von Kaltlötstellen, die zu Verbindungsfehlern und Ausfällen führen können.
- Wiederholte Kontaktierung: Die Klemmverbindung erlaubt ein einfaches Entriegeln und Wiederherstellen der Verbindung, was bei Wartungsarbeiten oder Anpassungen von großem Vorteil ist.
- Kompaktes Design: Mit ihrem Midi-Format und der geraden Polausrichtung ist diese Stiftleiste auch bei engen Platzverhältnissen auf der Leiterplatte effizient einsetzbar.
- Branchenspezifische Normen: Die WAGO 231-338 erfüllt wichtige industrielle Normen, was ihre Eignung für den professionellen Einsatz unterstreicht.
Anwendungsgebiete der WAGO 231-338 Print-Stiftleiste
Diese Print-Stiftleiste ist konzipiert für eine breite Palette von Anwendungen, bei denen eine zuverlässige und effiziente Verbindung auf der Leiterplatte unerlässlich ist:
- Industrielle Automatisierung: Steuerungstechnik, Sensorik, Aktuatorik, SPS-Anwendungen.
- Gebäudetechnik: Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheitstechnik.
- Gerätebau: Mess- und Prüfgeräte, Netzgeräte, Embedded-Systeme.
- Automobilindustrie: Elektronikmodule in Fahrzeugen, insbesondere dort, wo Vibrationen und Umwelteinflüsse eine Rolle spielen.
- Prototypenentwicklung und Kleinserien: Ermöglicht schnelle und flexible Anpassungen.
Technische Spezifikationen im Detail
Die folgende Tabelle gibt einen detaillierten Überblick über die technischen Eigenschaften der WAGO 231-338 Print-Stiftleiste:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Typ | Print-Stiftleiste |
| Serie | 231-338 (Midi) |
| Polanzahl | 8 |
| Rastermaß (Pitch) | 5,08 mm |
| Ausrichtung | Gerade (Axial) |
| Anschlussart (Leiterplatte) | SMD-Lötanschluss / THT-Lötanschluss (abhängig von der genauen Variante, hier primär für Lötanschlüsse konzipiert) |
| Nennspannung | Konstruktionsbedingt für die jeweilige Anwendung (z.B. bis 320V bei passender Steckverbindung und Isolierung) |
| Nennstrom | Konstruktionsbedingt für die jeweilige Anwendung (z.B. bis 16A bei passender Leiterplattenstärke und Anschluss) |
| Anschlussquerschnitt (bei Verwendung mit WAGO Steckverbindern) | Bis 2,5 mm² (flexibel und starr) |
| Isolationsmaterial | Hochtemperaturkunststoff (z.B. PA, PBT), halogenfrei, flammwidrig gemäß UL94 V-0 |
| Farbe | Grau |
| Umgebungstemperatur (Betrieb) | Typischerweise -40°C bis +105°C (abhängig von Anwendung und Komponenten) |
| Montageart | Lötbar auf Leiterplatte |
| Zertifizierungen | UL, VDE, CSA (entsprechend der jeweiligen Produktvariante und Zulassung) |
Hochwertige Materialien für Langlebigkeit und Sicherheit
Die WAGO 231-338 Print-Stiftleiste wird aus hochwertigen Materialien gefertigt, die für ihre Langlebigkeit, mechanische Belastbarkeit und elektrische Isolationseigenschaften bekannt sind. Der verwendete Kunststoff ist typischerweise ein technischer Hochleistungskunststoff wie Polyamid (PA) oder Polybutylenterephthalat (PBT). Diese Materialien zeichnen sich durch ihre hohe Temperaturbeständigkeit aus, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Zudem sind sie oft halogenfrei und flammwidrig nach UL94 V-0, was ein hohes Maß an Sicherheit im Brandfall gewährleistet. Die Kontaktfedern und Lötstifte bestehen aus legiertem Kupfer, das für seine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit geschätzt wird. Dies stellt sicher, dass auch nach vielen Einsteckzyklen eine zuverlässige und niederohmige Verbindung gewährleistet ist.
Optimierte Anbindung mit dem 5,08 mm Rastermaß
Das Rastermaß von 5,08 mm ist ein etablierter Standard in der Elektronikindustrie und bietet einen hervorragenden Kompromiss zwischen Bauteildichte und Handhabbarkeit. Dieses spezifische Raster ermöglicht es, eine hohe Anzahl von Anschlüssen auf einer begrenzten Fläche der Leiterplatte unterzubringen, ohne die mechanische Integrität der Verbindungen zu beeinträchtigen. Die 8-polige Ausführung der WAGO 231-338 Stiftleiste erlaubt die gleichzeitige Anbindung mehrerer Signale oder Stromversorgungen, was sie ideal für Steuerungsaufgaben, Sensorik oder die Stromverteilung macht. Die gerade Ausrichtung erleichtert die Leiterplattenbestückung und die nachfolgende Verkabelung, insbesondere in Verbindung mit entsprechenden Gegensteckern.
Die Vorteile von WAGO in Ihrer Fertigung
Die Entscheidung für WAGO bedeutet mehr als nur die Auswahl einer einzelnen Komponente. Es ist die Integration eines Systems, das auf Effizienz, Zuverlässigkeit und Kosteneffizienz ausgelegt ist. Durch den Wegfall von Lötprozessen reduziert die WAGO 231-338 Print-Stiftleiste nicht nur die Produktionskosten durch geringeren Energieverbrauch und weniger Ausschuss, sondern erhöht auch die Sicherheit des Personals. Die einfache und intuitive Handhabung beschleunigt die Montage und minimiert Fehlerquellen, was zu einer gesteigerten Gesamtproduktivität führt. Die durchdachte Konstruktion sorgt für eine dauerhaft sichere Verbindung, die den Austausch und die Wartung von Geräten vereinfacht.
FAQ – Häufig gestellte Fragen zu WAGO 231-338 – Print-Stiftleiste, Midi, RM 5,08, gerade, 8-polig
Was ist das Hauptanwendungsgebiet der WAGO 231-338 Print-Stiftleiste?
Die WAGO 231-338 Print-Stiftleiste ist primär für die zuverlässige und effiziente elektrische Verbindung von Kabeln mit Leiterplatten konzipiert, insbesondere in Bereichen der industriellen Automatisierung, Gebäudetechnik und im allgemeinen Gerätebau, wo eine sichere und wartungsarme Verbindung erforderlich ist.
Wie unterscheidet sich die WAGO 231-338 von einer Lötverbindung?
Im Gegensatz zu Lötverbindungen, die manuelle oder automatisierte Lötprozesse erfordern, nutzt die WAGO 231-338 eine Klemmtechnologie, die eine werkzeuglose und sichere Verbindung ermöglicht. Dies eliminiert das Risiko von Kaltlötstellen und vereinfacht die Montage erheblich.
Welche Art von Kabeln kann mit der WAGO 231-338 verbunden werden?
In Verbindung mit den passenden WAGO Steckverbindern können sowohl massive als auch flexible Leiter mit einem Querschnitt von bis zu 2,5 mm² sicher und zuverlässig angeschlossen werden. Die genaue Spezifikation des Anschlussquerschnitts hängt vom jeweiligen Gegenstecker ab.
Ist die WAGO 231-338 Print-Stiftleiste für hohe Strombelastungen geeignet?
Die Nennspannung und der Nennstrom sind abhängig von der spezifischen Anwendung und der Auslegung der Leiterplatte sowie des Gegensteckers. Jedoch sind die Produkte der Serie 231-338 typischerweise für Ströme bis 16A ausgelegt, was für viele industrielle Anwendungen ausreichend ist.
Welche Vorteile bietet das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm ist ein gängiger Standard, der eine gute Balance zwischen Bauteildichte auf der Leiterplatte und der mechanischen Integrität der Verbindungen bietet. Es ermöglicht eine effiziente Nutzung des Platzes, ohne die Handhabung oder die elektrische Zuverlässigkeit zu beeinträchtigen.
Welche Umgebungsbedingungen kann die WAGO 231-338 Print-Stiftleiste tolerieren?
Die Stiftleisten sind in der Regel für einen Betriebstemperaturbereich von -40°C bis +105°C ausgelegt. Die verwendeten Materialien sind zudem oft halogenfrei und flammwidrig, was die Sicherheit in anspruchsvollen Umgebungen erhöht.
Kann die Verbindung mit der WAGO 231-338 wieder gelöst und neu hergestellt werden?
Ja, die Klemmtechnologie von WAGO erlaubt ein einfaches Lösen und Wiederherstellen der Verbindung. Dies ist besonders vorteilhaft bei Wartungsarbeiten, Reparaturen oder bei der Anpassung von Systemen.
