Optimale Verbindungstechnik für anspruchsvolle Elektronikprojekte

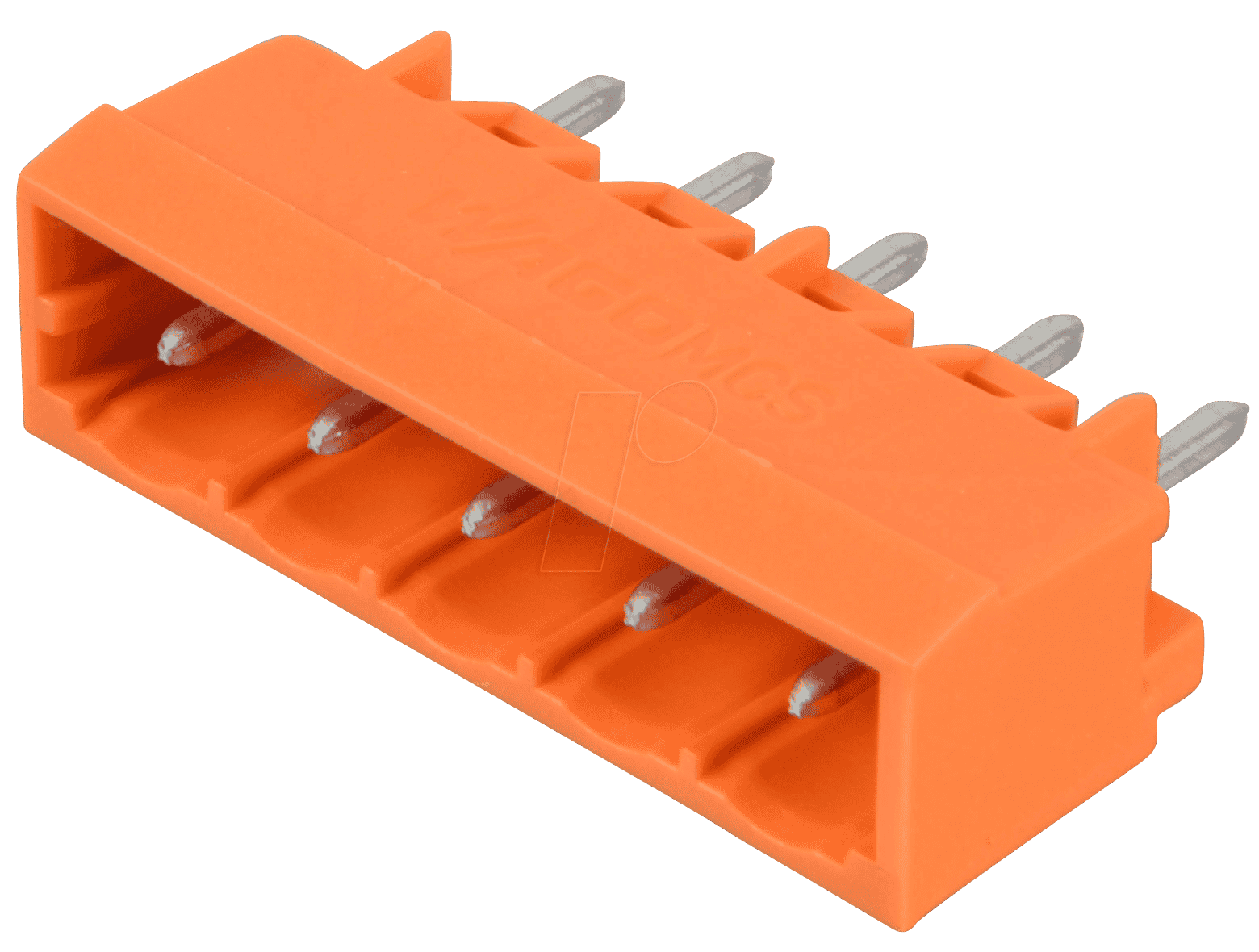

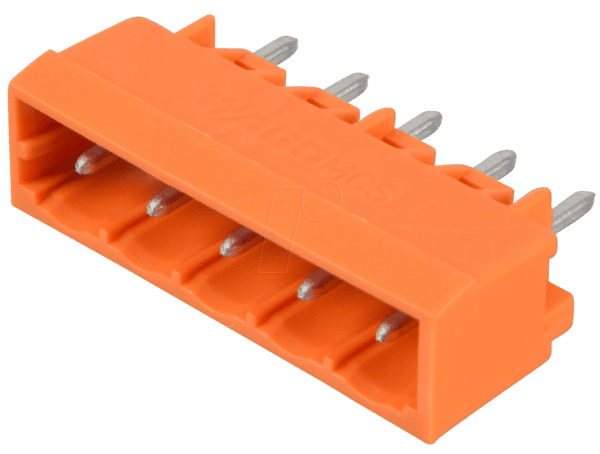

Die WAGO 231-335 Print-Stiftleiste mit einem Rastermaß von 5,08 mm ist die ideale Lösung für Elektrotechniker, Entwickler und Systemintegratoren, die eine zuverlässige und sichere Verbindung ihrer Platinenkomponenten benötigen. Dieses Produkt adressiert die Herausforderung unerwünschter Kontaktunterbrechungen und Signalverfälschungen in komplexen Schaltungen, indem es eine stabile und dauerhafte elektrische Verbindung sicherstellt.
Präzise Leistung und Robustheit: Die Vorteile der WAGO 231-335
Bei der Auswahl von Verbindungselementen für industrielle Anwendungen und anspruchsvolle Elektronikprojekte ist die WAGO 231-335 Print-Stiftleiste die überlegene Wahl gegenüber Standardlösungen. Dies liegt an ihrer durchdachten Konstruktion, den hochwertigen Materialien und der bewährten WAGO-Qualität, die eine maximale Betriebssicherheit und Langlebigkeit garantiert.
- Hohe Kontaktsicherheit: Das bewährte Stecksystem von WAGO minimiert das Risiko von Wackelkontakten und gewährleistet eine durchgängige Signalübertragung, selbst unter anspruchsvollen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen.
- Einfache Handhabung: Die Montage ist unkompliziert und zeiteffizient, was die Installationskosten reduziert und die Produktivität steigert.
- Robustheit und Langlebigkeit: Gefertigt aus widerstandsfähigen Materialien, trotzt diese Stiftleiste Umwelteinflüssen und gewährleistet eine zuverlässige Funktion über Jahre hinweg.
- Spezifische Anschlusskonfiguration: Die gerade Ausführung und das Rastermaß von 5,08 mm sind speziell auf die Anforderungen vieler Leiterplattenlayouts abgestimmt und ermöglichen eine einfache Integration.
- Sichere Isolationslösung: Die Konstruktion bietet eine effektive Isolation und schützt vor Kurzschlüssen und elektrischen Gefahren.
Technische Spezifikationen im Detail
Die WAGO 231-335 Print-Stiftleiste, Midi, RM 5,08, gerade, 5-polig repräsentiert Spitzenleistung in der Verbindungsdichte und Zuverlässigkeit. Dieses Produkt wurde für Anwendungen entwickelt, bei denen jede Verbindung zählt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Print-Stiftleiste |
| Serie | 231-300 Serie (Midi) |
| Polzahl | 5 |
| Rastermaß (RM) | 5,08 mm |
| Anschlussart | Lötfahnen für Printmontage |
| Bauform | Gerade |
| Nennspannung | 630 V (gemäß EN/IEC) |
| Nennstrom | 12 A (gemäß EN/IEC) |
| Betriebstemperatur (Dauerbetrieb) | -40 °C bis +105 °C |
| Schutzart (ggf. mit Gegenstück) | Abhängig von Gegenstück und Anwendungsumgebung |
| Material Gehäuse | Hochtemperatur-Kunststoff (PA, PBT oder vergleichbar) mit hoher Flammwidrigkeit (z.B. UL94 V-0) |
| Kontaktmaterial | Kupferlegierung, verzinnt oder versilbert für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationsmaterial | Hochwertiger Kunststoff mit exzellenten dielektrischen Eigenschaften |
| Konfektionierung | Für automatische Bestückungsmaschinen optimiert |
| Zulassungen | UL, VDE, CSA (typischerweise für diese Produktkategorie) |
| Mechanische Lebensdauer | Sehr hoch, für wiederholtes Stecken/Trennen ausgelegt (typischerweise > 100 Zyklen) |
| Anwendungsbereiche | Industrielle Steuerungen, Mess- und Regeltechnik, Haushaltsgeräte, Beleuchtungstechnik, Automobilindustrie |
Anwendungsgebiete und Implementierungspotenziale
Die WAGO 231-335 Print-Stiftleiste ist ein essenzielles Bauteil für eine Vielzahl von Branchen, die auf zuverlässige und performante elektrische Verbindungen angewiesen sind. Ihre Designmerkmale und technischen Eigenschaften prädestinieren sie für den Einsatz in Umgebungen, in denen höchste Standards an Sicherheit und Funktionalität gefordert werden.
Industrielle Automatisierung und Steuerungstechnik
In industriellen Steuergeräten, speicherprogrammierbaren Steuerungen (SPS) und Sensorik-Applikationen ermöglicht die WAGO 231-335 eine stabile Schnittstelle zwischen der Leiterplatte und externen Signalgebern oder Aktuatoren. Die Robustheit gegenüber Vibrationen und Umwelteinflüssen sowie die hohe Nennspannung von 630 V machen sie ideal für den Einsatz in rauen Produktionsumgebungen. Die einfache Handhabung beschleunigt die Installation und Wartung von Anlagen erheblich.
Mess-, Prüf- und Regeltechnik
Präzisionsinstrumente und Laborgeräte erfordern eine Signalintegrität auf höchstem Niveau. Die WAGO 231-335 gewährleistet durch ihre exzellente Kontaktqualität eine ungestörte Übertragung von Messwerten und Steuersignalen. Die geringe Übergangswiderstandskraft minimiert Signalverluste und Verzerrungen, was für genaue Messergebnisse unerlässlich ist. Die Hochtemperaturfähigkeit erlaubt den Einsatz auch in thermisch anspruchsvollen Prüfumgebungen.
Energie- und Beleuchtungstechnik
In der LED-Beleuchtungstechnik und bei der Anbindung von Energiemanagementsystemen spielt die WAGO 231-335 ihre Stärken aus. Sie ermöglicht eine sichere und effiziente Verbindung von Netzteilen, Treibern und Steuergeräten auf der Platine. Die hohe Strombelastbarkeit von 12 A und die sichere Isolation tragen zur Langlebigkeit und Betriebssicherheit von Beleuchtungssystemen und Energieverteilern bei.
Konsumgüter- und Haushaltsgeräteindustrie
Auch im Bereich hochwertiger Haushaltsgeräte und Unterhaltungselektronik findet diese Print-Stiftleiste Anwendung. Sie wird dort eingesetzt, wo eine zuverlässige und langlebige Verbindung zwischen Hauptplatine und Bedienpanel, Sensoren oder anderen Modulen benötigt wird. Die Einhaltung relevanter Sicherheitsnormen ist hierbei von besonderer Bedeutung.
Automobilindustrie
In der modernen Automobiltechnik, wo elektronische Systeme eine immer größere Rolle spielen, bietet die WAGO 231-335 eine robuste Lösung für Verbindungen in Steuergeräten, Infotainmentsystemen oder Beleuchtungseinheiten. Die Widerstandsfähigkeit gegen Temperaturschwankungen und Vibrationen ist hierbei ein entscheidender Vorteil.
WAGO: Ein Synonym für innovative Verbindungstechnik
WAGO steht seit Jahrzehnten für zukunftsweisende und zuverlässige elektrische Verbindungstechnik. Die Entwicklung der 231-300 Serie, zu der auch die Print-Stiftleiste 231-335 gehört, unterstreicht das Engagement des Unternehmens für höchste Qualität und Anwenderfreundlichkeit. Durch kontinuierliche Forschung und Entwicklung integriert WAGO innovative Technologien, um den sich stetig wandelnden Anforderungen globaler Märkte gerecht zu werden.
Die Wahl von WAGO Produkten bedeutet eine Investition in Sicherheit, Effizienz und langfristige Zuverlässigkeit. Ingenieure und Techniker weltweit vertrauen auf die gleichbleibend hohe Leistung und die innovative Konstruktion der WAGO Verbindungsklemmen und -steckverbinder, die den Arbeitsalltag erleichtern und die Produktqualität nachhaltig steigern.
FAQ – Häufig gestellte Fragen zu WAGO 231-335 – Print-Stiftleiste, Midi, RM 5,08, gerade, 5-polig
Welche Vorteile bietet die WAGO 231-335 gegenüber herkömmlichen Lötverbindungen?
Die WAGO 231-335 Print-Stiftleiste bietet im Vergleich zu direkten Lötverbindungen eine deutlich höhere Flexibilität bei der Montage und Demontage. Sie minimiert das Risiko von thermischen Schäden an der Leiterplatte während des Lötprozesses und erlaubt eine einfachere Fehlerbehebung oder den Austausch einzelner Komponenten. Zudem sorgt die Federklemme oder Push-in-Technologie von WAGO für eine konstant hohe Kontaktqualität, die über die Zeit stabil bleibt und weniger anfällig für Ermüdung ist als Lötstellen.
Ist die WAGO 231-335 für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen geeignet?
Ja, die WAGO 231-335 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die verwendeten Hochtemperatur-Kunststoffe und korrosionsbeständigen Kontaktmaterialien gewährleisten eine hohe Beständigkeit gegenüber Feuchtigkeit und Temperaturschwankungen. Die typische Betriebstemperatur liegt im Bereich von -40 °C bis +105 °C, was sie für viele industrielle Anwendungen qualifiziert. Eine zusätzliche Abdichtung oder Kapselung kann jedoch je nach spezifischer Anwendung und den genauen Umgebungsbedingungen erforderlich sein.
Wie wird die elektrische Verbindung mit der WAGO 231-335 hergestellt?
Die WAGO 231-335 ist eine Print-Stiftleiste, die direkt auf die Leiterplatte gelötet wird. Die 5-polige Ausführung mit einem Rastermaß von 5,08 mm bedeutet, dass auf der Leiterplatte entsprechende Lötpads oder Durchkontaktierungen vorhanden sein müssen, um die Lötfahnen der Stiftleiste sicher zu verbinden. Die eigentliche elektrische Verbindung zu den anzuschließenden Leitern erfolgt dann über ein passendes Gegenstück, das auf die Stiftleiste gesteckt wird.
Welche Strom- und Spannungsbelastbarkeit hat die WAGO 231-335?
Die WAGO 231-335 Print-Stiftleiste ist für eine Nennspannung von bis zu 630 V (gemäß EN/IEC-Normen) und einen Nennstrom von bis zu 12 A ausgelegt. Diese Werte beziehen sich auf die spezifizierten Einsatzbedingungen und die Verwendung eines geeigneten Gegenstücks. Es ist essenziell, die tatsächliche Auslastung der Verbindung im Rahmen der Systemauslegung zu überprüfen, um die Einhaltung dieser Grenzwerte sicherzustellen.
Ist die WAGO 231-335 mit anderen WAGO Produkten oder Produkten anderer Hersteller kompatibel?
Die WAGO 231-335 Print-Stiftleiste ist Teil der WAGO 231-300 Serie und ist in der Regel mit passenden Gegenstücken aus derselben Serie von WAGO entwickelt. Die Kompatibilität mit Produkten anderer Hersteller ist nicht garantiert und sollte im Einzelfall geprüft werden, da Rastermaß, Stiftdicke und Form der Gegenstücke standardisiert sein müssen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Kann die WAGO 231-335 für Anwendungen mit hohen Vibrationsanforderungen eingesetzt werden?
Ja, die WAGO 231-335 ist aufgrund ihrer robusten Bauweise und der qualitativen Verbindungsmechanismen von WAGO für Anwendungen mit erhöhten Vibrationsanforderungen geeignet. Die stabile mechanische Verriegelung und die gute Kontaktkraft sorgen dafür, dass die Verbindung auch unter dynamischer Belastung zuverlässig bleibt und unerwünschte Unterbrechungen vermieden werden.
Welche Vorteile bietet das Rastermaß von 5,08 mm bei dieser Print-Stiftleiste?
Das Rastermaß von 5,08 mm ist ein gängiger Standard in der Elektronikindustrie, der eine gute Balance zwischen Anschlussdichte und Platzbedarf auf der Leiterplatte bietet. Es ermöglicht die Aufnahme von 5 Polen auf relativ kompakter Fläche und ist gut kompatibel mit vielen Leiterplattenlayouts und Bestückungsautomaten. Für Anwendungen, die eine noch höhere Packungsdichte erfordern, sind jedoch auch Produkte mit kleineren Rastermaßen von WAGO erhältlich.
