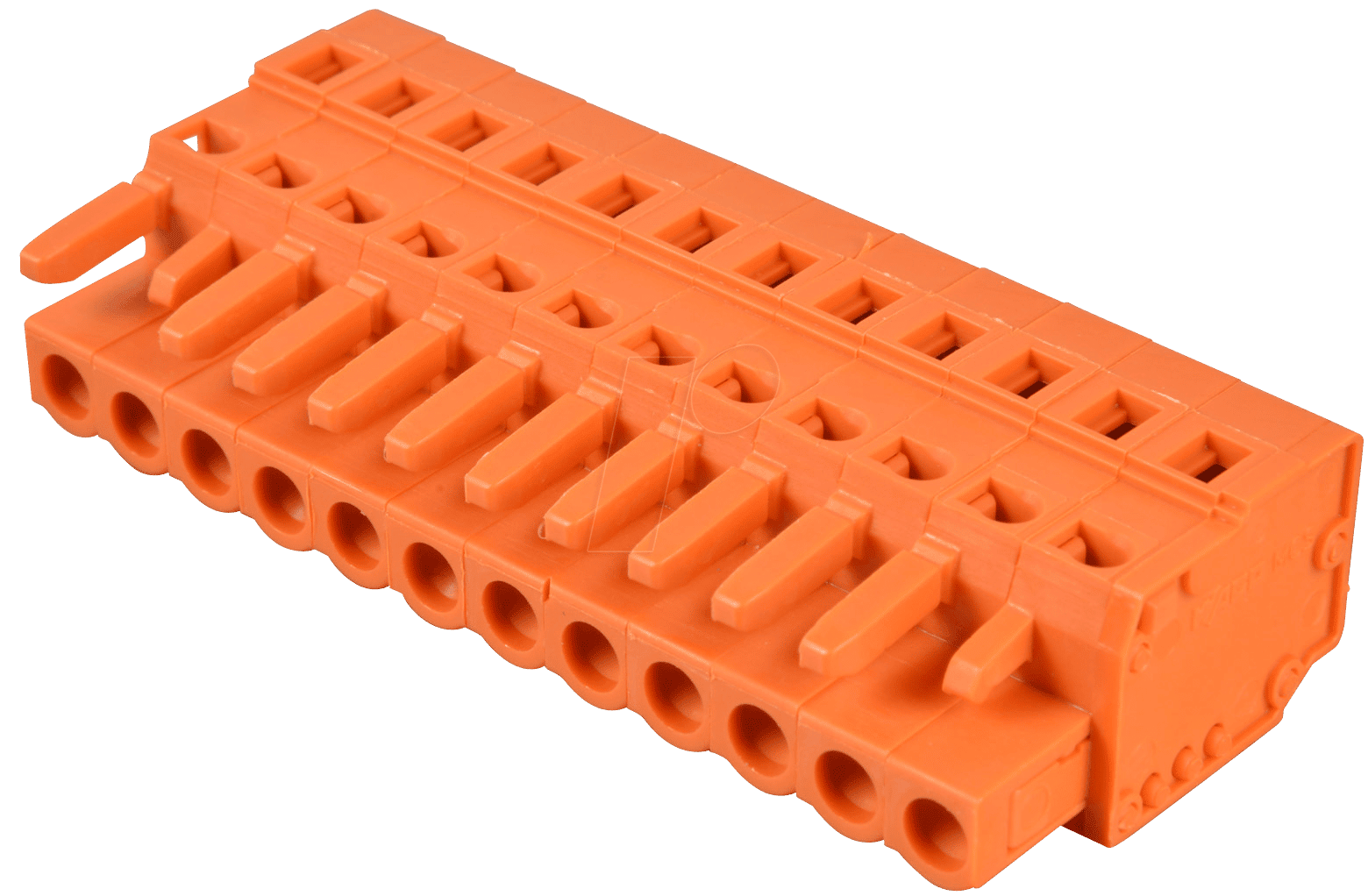

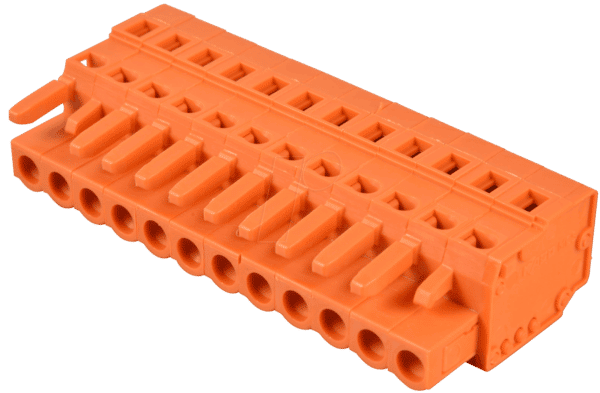

Sichere und Effiziente Leitungsverbindung mit der WAGO 231-312 CAGE-CLAMP Federleiste
Für Elektrofachkräfte, Anlagenbauer und Heimwerker, die eine zuverlässige und zeitsparende Lösung für elektrische Verbindungen suchen, bietet die WAGO 231-312 – CAGE-CLAMP Federleiste, Midi, RM 5,08, 12-polig die ideale Antwort. Dieses präzise gefertigte Bauteil löst das Problem mühsamer und fehleranfälliger Verschraubungen und ermöglicht eine schnelle, sichere und dauerhafte Verbindung von flexiblen und eindrähtigen Leitern.
Das Herzstück Ihrer Elektroinstallation: Die Vorteile der WAGO 231-312
Die WAGO 231-312 unterscheidet sich von herkömmlichen Verbindungsmethoden durch ihre innovative CAGE-CLAMP-Federklemme. Diese Technologie eliminiert die Notwendigkeit von Werkzeugen zur Leitungsinstallation und gewährleistet gleichzeitig eine konstante und sichere Klemmkraft. Die Vorteile liegen auf der Hand:
- Schnelle Installation: Einfaches Einführen der abisolierten Leiter spart wertvolle Zeit auf der Baustelle oder bei der Wartung.
- Sicherheit: Die federbasierte Klemmung bietet eine vibrationsfeste und dauerhaft sichere Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Flexibilität: Geeignet für eine breite Palette von Leiterquerschnitten und -typen, was sie zu einer universellen Lösung macht.
- Fehlervermeidung: Die eindeutige mechanische Verbindung reduziert das Risiko von Kurzschlüssen oder losen Verbindungen.
- Kompaktes Design: Die Midi-Serie bietet eine optimierte Baugröße bei hoher Polzahl, ideal für platzkritische Anwendungen.
- Wiederholbarkeit: Die Verbindung ist jederzeit lösbar und wiederherstellbar, ohne die Leitungsqualität zu beeinträchtigen.
Präzision und Leistung: Technische Spezifikationen der WAGO 231-312
Die WAGO 231-312 ist mehr als nur eine Verbindungskomponente; sie ist ein integraler Bestandteil für die Sicherheit und Effizienz Ihrer elektrischen Systeme. Jedes Detail wurde für maximale Leistung und Langlebigkeit konzipiert.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | CAGE-CLAMP Federleiste |
| Serie | Midi |
| Polzahl | 12-polig |
| Rastermaß (RM) | 5,08 mm |
| Leiterart | Eindrähtig, Mehrdrähtig (feindrähtig mit Aderendhülse) |
| Max. Leiterquerschnitt (eindrähtig) | Bis zu 2,5 mm² |
| Max. Leiterquerschnitt (mehrdrähtig) | Bis zu 2,5 mm² (mit geeigneter Aderendhülse) |
| Nennspannung | Gemäß EN 60664-1: 400 V |
| Nennstrom | Gemäß EN 60664-1: 20 A |
| Gehäusematerial | Hochtemperatur-beständiger Kunststoff (Halogenfrei) |
| Federwerkstoff | Hochleistungslegierung für konstanten Anpressdruck |
| Schutzart (bei montiertem Stecker) | IP20 (IEC 60529) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Farbe | Grau |
| Zulassungen | CE, UL, VDE (prüfen Sie spezifische Produktvarianten für vollständige Auflistung) |
Anwendungsgebiete: Wo die WAGO 231-312 überzeugt
Die Vielseitigkeit der WAGO 231-312 Federleiste macht sie zu einer unverzichtbaren Komponente in zahlreichen Branchen und Anwendungen. Ihre Robustheit, Sicherheit und einfache Handhabung eröffnen ein breites Spektrum an Einsatzmöglichkeiten, bei denen eine zuverlässige elektrische Verbindung unerlässlich ist.
- Schaltschrankbau: Für die schnelle und sichere Verdrahtung von Steuerungs-, Regelungs- und Sicherheitssystemen. Die 12 Pole ermöglichen die Verbindung komplexer Schaltkreise auf kleinstem Raum.
- Geräte- und Anlagenbau: Ob in industriellen Maschinen, Haushaltsgeräten oder Medizintechnik – die WAGO 231-312 gewährleistet eine dauerhaft sichere Stromübertragung.
- Beleuchtungstechnik: Ideal für die Montage und Wartung von Lichtinstallationen, insbesondere dort, wo schnelle Anpassungen oder Erweiterungen notwendig sind.
- Automobilindustrie: In Fahrzeugen, wo Vibrationen und wechselnde Umwelteinflüsse herrschen, bietet die CAGE-CLAMP-Technologie die nötige Stabilität.
- Gebäudeinstallationen: Für Verteilerdosen, Anschlusskästen und Deckeninstallationen, wo Effizienz und Sicherheit im Vordergrund stehen.
- Erneuerbare Energien: In PV-Anlagen, Windkraftanlagen und Energiespeichersystemen, wo zuverlässige Verbindungen kritisch für die Leistung und Sicherheit sind.
FAQ – Häufig gestellte Fragen zu WAGO 231-312 – CAGE-CLAMP Federleiste, Midi, RM 5,08, 12-polig
Welche Leiterarten kann ich mit der WAGO 231-312 verbinden?
Die WAGO 231-312 Federleiste ist für die Verbindung von eindrähtigen Leitern bis zu einem Querschnitt von 2,5 mm² ausgelegt. Für mehrdrähtige (feindrähtige) Leiter ist die Verwendung von geeigneten Aderendhülsen bis zu einem Querschnitt von ebenfalls 2,5 mm² erforderlich, um eine sichere und dauerhafte Klemmung zu gewährleisten.
Wie löse ich eine Verbindung wieder?
Die CAGE-CLAMP-Verbindungstechnik ermöglicht ein einfaches und werkzeugloses Lösen der Leiter. Nach dem Einführen des Leiters wird die Verbindung durch die Federkraft fixiert. Zum Lösen muss der Leiter vorsichtig gedreht und gleichzeitig herausgezogen werden. Ein dünner Schraubendreher oder ein Spezialwerkzeug kann dabei behilflich sein, die Feder zu entlasten.
Ist die WAGO 231-312 für den Einsatz im Außenbereich geeignet?
Die WAGO 231-312 ist für den Einsatz in trockenen Innenräumen mit einer Schutzart von IP20 konzipiert. Für Anwendungen im Außenbereich oder in Umgebungen mit hoher Feuchtigkeit, Staub oder aggressiven Medien sind spezielle Gehäuse oder Produkte mit höherer Schutzart erforderlich.
Welche Vorteile bietet die CAGE-CLAMP-Technologie gegenüber herkömmlichen Schraubklemmen?
Die CAGE-CLAMP-Technologie bietet entscheidende Vorteile wie eine schnelle und werkzeuglose Installation, eine konstante und wartungsfreie Klemmkraft, hohe Vibrationsfestigkeit und eine einfache Wiederholbarkeit der Verbindung. Im Gegensatz zu Schraubklemmen, die sich durch Vibrationen oder thermische Ausdehnung lockern können, sorgt die Federkraft bei WAGO stets für einen sicheren Kontakt.
Kann ich die Polzahl der Leiste ändern?
Die WAGO 231-312 ist als fest konfigurierte 12-polige Leiste erhältlich. Eine Änderung der Polzahl ist nicht vorgesehen. Für Anwendungen mit einer anderen Polzahl sind entsprechend andere WAGO-Produkte aus dem breiten Sortiment verfügbar.
Ist das Material der WAGO 231-312 halogenfrei?
Ja, das Gehäuse der WAGO 231-312 Federleiste besteht aus einem hochtemperatur- und chemikalienbeständigen Kunststoff, der halogenfrei ist. Dies ist besonders wichtig für Anwendungen in sensiblen Umgebungen wie der öffentlichen Sicherheit, der Bahntechnik oder der Medizintechnik, wo die Freisetzung von Halogenen im Brandfall vermieden werden muss.
Welche Temperaturbeständigkeit weist die Federleiste auf?
Die WAGO 231-312 Federleiste ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Dieser weite Temperaturbereich ermöglicht den zuverlässigen Einsatz in einer Vielzahl von Umgebungsbedingungen, von kalten Lagerräumen bis hin zu warmen industriellen Umgebungen.
