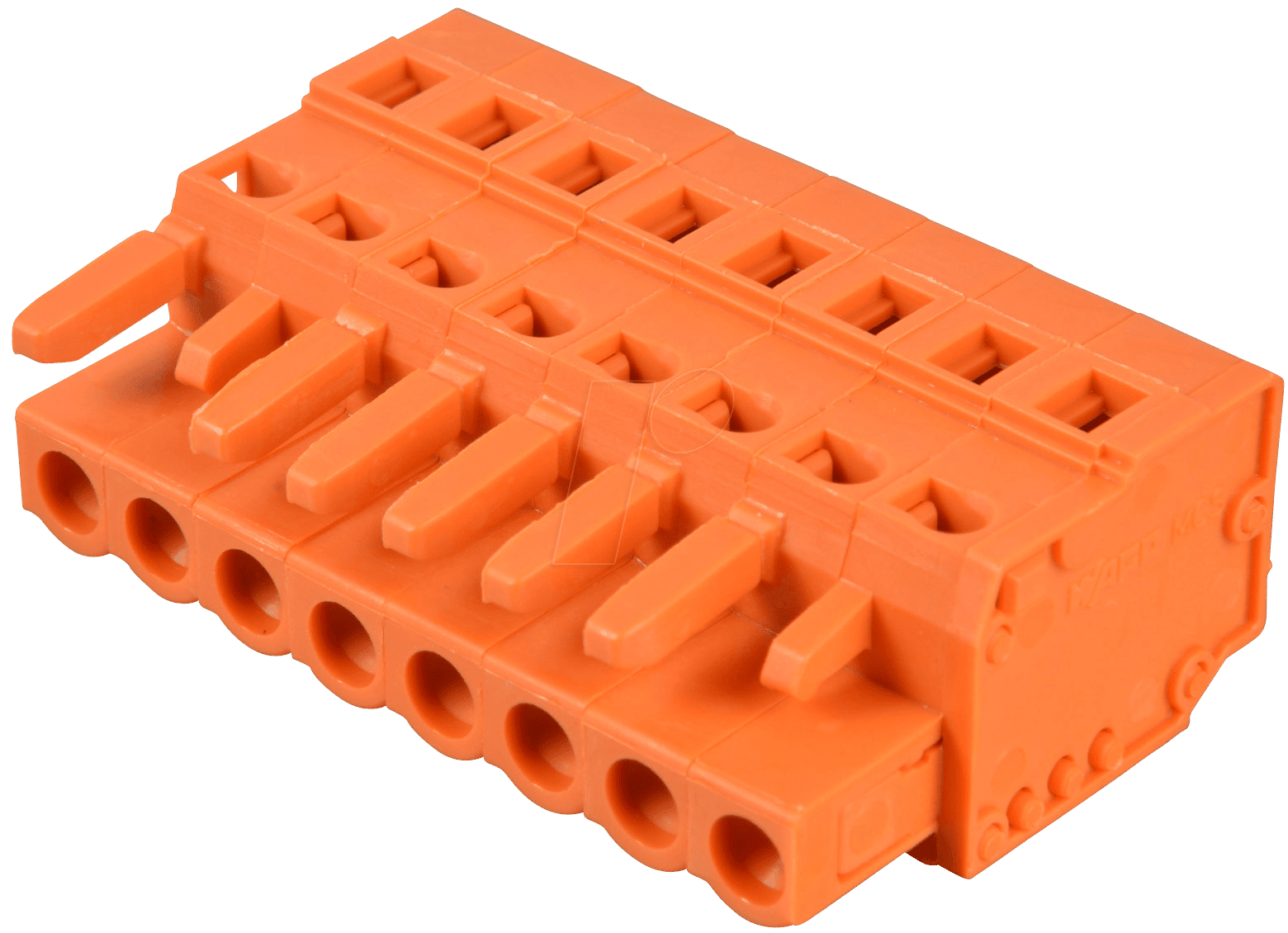

Effiziente und Sichere elektrische Verbindungen: Die WAGO 231-308 CAGE-CLAMP Federleiste
Für Ingenieure, Techniker und qualifizierte Handwerker, die zuverlässige und zeitsparende elektrische Verbindungen benötigen, bietet die WAGO 231-308 CAGE-CLAMP Federleiste die ideale Lösung. Diese 8-polige Midi-Federleiste mit einem Rastermaß von 5,08 mm minimiert Montageaufwand und Fehlerquellen, indem sie die bewährte CAGE-CLAMP®-Anschlusstechnik für eine sichere und dauerhafte Verbindung einsetzt. Sie ist konzipiert für Anwendungen, bei denen schnelle Installation, Wartungsarmut und höchste Betriebssicherheit im Vordergrund stehen.
Das CAGE-CLAMP®-Prinzip: Revolution in der Verdrahtung
Das Herzstück der WAGO 231-308 bildet das CAGE-CLAMP®-Federkraftklemmsystem. Dieses innovative Anschlussprinzip eliminiert die Notwendigkeit von Werkzeugen wie Schraubendrehern oder Zangen für die Drahtverbindung. Stattdessen wird der abisolierte Leiter einfach in die Klemme eingeführt. Die integrierte Feder drückt dann mit konstanter Kraft auf den Leiter, was eine sichere und vibrationsfeste Verbindung gewährleistet. Im Vergleich zu herkömmlichen Schraubklemmen, die durch thermische Ausdehnung und Kontraktion des Leiters sowie mechanische Vibrationen im Laufe der Zeit an Festigkeit verlieren können, bietet CAGE-CLAMP® eine überlegene Langzeitstabilität und Zuverlässigkeit. Dies bedeutet weniger Nacharbeiten, geringere Ausfallraten und eine insgesamt höhere Anlagenverfügbarkeit. Die 8-polige Ausführung der Midi-Federleiste ermöglicht die gleichzeitige und übersichtliche Anbindung mehrerer Leiter, was die Installation weiter vereinfacht und die Effizienz steigert.
Technische Überlegenheit für anspruchsvolle Umgebungen
Die WAGO 231-308 ist nicht nur auf einfache Handhabung ausgelegt, sondern auch auf Robustheit und Langlebigkeit. Die Midi-Federleiste ist für den Einsatz in einer Vielzahl von industriellen und gewerblichen Umgebungen konzipiert. Das Gehäusematerial ist aus hochwertigem, flammhemmendem Kunststoff gefertigt, der auch unter erschwerten Bedingungen beständig ist. Die interne CAGE-CLAMP®-Feder ist aus rostfreiem Federstahl gefertigt, der Korrosion widersteht und eine dauerhaft zuverlässige Klemmkraft sicherstellt. Das Rastermaß von 5,08 mm ist ein Standard in vielen Industrieanwendungen und ermöglicht eine hohe Packungsdichte der Anschlüsse auf der Leiterplatte oder in Anschlusskästen. Die 8-polige Konfiguration bietet ausreichend Anschlussmöglichkeiten für typische Steuerungs- und Signalapplikationen, ohne übermäßig Platz zu beanspruchen.
Vielseitige Einsatzgebiete und Anwendungsbeispiele
Die Flexibilität der WAGO 231-308 CAGE-CLAMP Federleiste eröffnet zahlreiche Anwendungsmöglichkeiten. Typische Einsatzbereiche umfassen:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuerungseinheiten und Schnittstellenmodulen in Fertigungsstraßen, Robotik und Prozessleitsystemen.
- Gebäudetechnik: Verdrahtung von Beleuchtungssystemen, Sicherheitstechnik, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie dezentraler Steuerungskomponenten.
- Schaltschrankbau: Platzsparende und sichere Verkabelung von Komponenten innerhalb von Schaltschränken, wo schnelle Installation und Wartung essenziell sind.
- Geräteanschluss: Integration in verschiedene elektrische und elektronische Geräte für die interne oder externe Signal- und Leistungsübertragung.
- Transportwesen: Anwendungen in Schienenfahrzeugen, Nutzfahrzeugen und maritimen Systemen, wo Vibrationsfestigkeit und Zuverlässigkeit entscheidend sind.
Vorteile der WAGO 231-308 im Überblick
- Werkzeuglose Verdrahtung: Deutliche Reduzierung der Montagezeit und des Schulungsaufwands.
- Sichere und dauerhafte Verbindung: CAGE-CLAMP®-Technologie garantiert eine vibrationsfeste und zuverlässige Kontaktierung.
- Hohe elektrische Sicherheit: Schutz vor Kurzschlüssen und unbeabsichtigtem Lösen der Leiter.
- Platzsparendes Design: Midi-Federleiste mit 8 Polen und 5,08 mm Rastermaß für hohe Anschlussdichte.
- Robustheit und Langlebigkeit: Hochwertige Materialien für den Einsatz in anspruchsvollen Umgebungen.
- Vereinfachte Wartung: Schnelles und einfaches Austauschen von Komponenten durch einfaches Herausziehen des Leiters.
- Industriestandard-Konformität: Geeignet für eine breite Palette von industriellen Anwendungen.
Produktdaten und Spezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modell | 231-308 |
| Anschlusstechnik | CAGE-CLAMP® |
| Polzahl | 8-polig |
| Rastermaß | 5,08 mm |
| Serie | 231 Midi |
| Nennspannung | Bis zu 320 V (anwendungsspezifisch, gemäß Normen) |
| Nennstrom | Bis zu 16 A (anwendungsspezifisch, gemäß Normen) |
| Leiteranschlussart | Massiv- und Litzenleiter mit Aderendhülse |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 2,5 mm² (mit Aderendhülse) |
| Leiterquerschnitt (starr) | 0,2 mm² – 2,5 mm² |
| Gehäusematerial | Hochleistungskunststoff, flammhemmend |
| Isolationsmaterial | Kunststoff, halogenfrei (typisch für moderne WAGO-Produkte) |
| Betriebstemperaturbereich | –40 °C bis +85 °C (typisch, genaue Spezifikation prüfen) |
| Farbe | Grau (typisch für Gehäuse) |
| Schutzart (ggf. in Anwendungsumgebung) | Entspricht den relevanten Schutzanforderungen je nach Einbau |
| Zulassungen | VDE, UL, CSA und weitere internationale Normen (prüfen Sie die spezifischen Zertifikate für die genaue Anwendung) |
Häufig gestellte Fragen (FAQ) zu WAGO 231-308 – CAGE-CLAMP Federleiste, Midi, RM 5,08, 8-polig
Was ist der Hauptvorteil der CAGE-CLAMP®-Technologie gegenüber Schraubklemmen?
Der Hauptvorteil liegt in der werkzeuglosen und dauerhaft sicheren Verbindung. Die CAGE-CLAMP®-Feder übt eine konstante Klemmkraft aus, die unabhängig von thermischen Ausdehnungen oder Vibrationen ist. Dies verhindert ein Lockern der Verbindung über die Zeit, was bei Schraubklemmen häufig der Fall ist. Die Montage ist zudem deutlich schneller und fehlerfreier.
Welche Leiterquerschnitte können mit der WAGO 231-308 verarbeitet werden?
Die Federleiste unterstützt sowohl massive als auch litzenförmige Leiter. Für massive Leiter können Querschnitte von 0,2 mm² bis 2,5 mm² verwendet werden. Bei litzenförmigen Leitern ist die Verwendung von Aderendhülsen erforderlich, wobei ebenfalls Querschnitte von 0,2 mm² bis 2,5 mm² verarbeitet werden können.
Ist die WAGO 231-308 für den Einsatz in Umgebungen mit hoher Vibration geeignet?
Ja, die CAGE-CLAMP®-Technologie ist speziell dafür entwickelt, eine vibrationsfeste Verbindung zu gewährleisten. Die integrierte Federkraft sorgt dafür, dass der Kontakt auch unter widrigen Umgebungsbedingungen stabil bleibt. Dies macht die Leiste ideal für den Einsatz in z.B. Fahrzeugen oder industriellen Anlagen mit maschinellen Vibrationen.
Welche Normen und Zulassungen hat die WAGO 231-308?
WAGO-Produkte, einschließlich der 231-Serie, verfügen in der Regel über eine breite Palette internationaler Zulassungen wie VDE, UL und CSA. Für die genauen und für Ihre Anwendung relevanten Zulassungen empfehlen wir, die Produktdokumentation auf der WAGO-Website oder bei Ihrem Fachhändler zu konsultieren.
Wie unterscheidet sich die Midi-Ausführung von anderen WAGO CAGE-CLAMP® Federleisten?
Die Midi-Ausführung (Serie 231) bietet eine gute Balance zwischen Anschlussdichte und Handhabbarkeit. Sie ist kompakter als manche Heavy-Duty-Varianten, aber robuster und für höhere Strom- und Spannungsanforderungen ausgelegt als die Mini-Serien. Das Rastermaß von 5,08 mm ist ein gängiger Standard, der eine breite Kompatibilität gewährleistet.
Kann die WAGO 231-308 auch für die Signalübertragung verwendet werden?
Absolut. Während die Leiste für höhere Stromstärken ausgelegt ist, eignet sie sich aufgrund ihrer präzisen und zuverlässigen Kontaktierung hervorragend für die Übertragung von schwachen Signalen. Die geringen Übergangswiderstände und die hohe Störfestigkeit durch die federnde Klemmung sorgen für eine saubere Signalintegrität.
Wie kann ein Leiter wieder aus der Klemme entfernt werden?
Das Entfernen eines Leiters ist ebenfalls werkzeuglos möglich. Durch vorsichtiges Hin- und Herdrehen des eingeführten Leiters wird die Federkraft überwunden und der Leiter lässt sich einfach herausziehen. Dies ermöglicht ein schnelles Austauschen von Komponenten, ohne die gesamte Verdrahtung trennen zu müssen.
