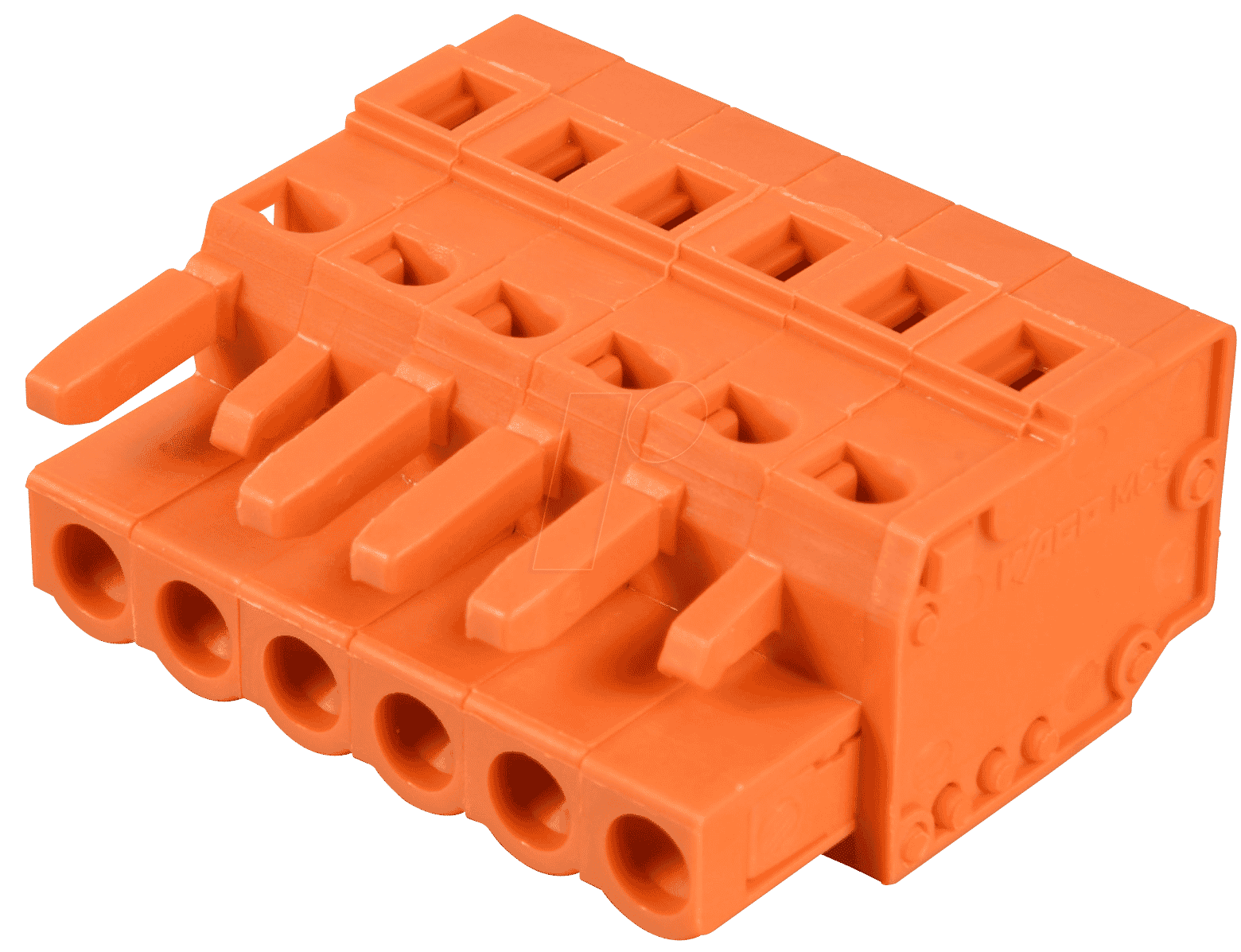

WAGO 231-306 – Die überlegene Lösung für zuverlässige elektrische Verbindungen
Die WAGO 231-306 CAGE-CLAMP Federleiste, Midi, mit einem Rastermaß von 5,08 mm und 6 Polen, ist die ideale Wahl für Elektrofachkräfte und Ingenieure, die eine schnelle, sichere und wartungsfreie Verdrahtung von Leitern in der Industrie und im Anlagenbau benötigen. Dieses Produkt löst das Problem zeitaufwändiger und fehleranfälliger Schraubverbindungen und bietet eine dauerhaft zuverlässige elektrische Verbindung.
Innovativer CAGE-CLAMP® Anschluss
Das Herzstück der WAGO 231-306 ist die bewährte CAGE-CLAMP® Anschlusstechnik. Diese Technologie ermöglicht ein werkzeugloses Verbinden von eindrächtigen und feindrächtigen Leitern. Durch den Einsatz von Federkraft ist eine konstante Klemmkraft gewährleistet, die auch bei Temperaturschwankungen und Vibrationen ihre Wirkung behält. Dies eliminiert das Nachziehen von Schrauben, wie es bei konventionellen Klemmen erforderlich ist, und minimiert das Risiko von Kurzschlüssen oder Unterbrechungen.
Vorteile der WAGO 231-306 CAGE-CLAMP Federleiste
- Werkzeugloses Verdrahten: Sparen Sie wertvolle Zeit und reduzieren Sie Montagefehler durch den einfachen Einrastmechanismus.
- Sichere und dauerhafte Verbindung: Die CAGE-CLAMP® Technologie sorgt für eine unlösbare und korrosionsbeständige Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Hohe Flexibilität: Geeignet für eine breite Palette von Leiterquerschnitten, was sie zu einer vielseitigen Lösung für unterschiedliche Anwendungen macht.
- Kompaktes Design: Das Midi-Format mit einem Rastermaß von 5,08 mm ermöglicht eine platzsparende Installation in Schaltschränken und Gehäusen.
- Maximale Zuverlässigkeit: Reduziert Ausfallzeiten und Wartungsaufwand erheblich im Vergleich zu traditionellen Verbindungsmethoden.
- Vibrationsfestigkeit: Die Federklemmung widersteht effektiv Vibrationen, wie sie in industriellen Umgebungen häufig auftreten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 231-306 |
| Anschlusssystem | CAGE-CLAMP® |
| Polanzahl | 6 |
| Rastermaß | 5,08 mm |
| Leiterquerschnitt (eindrähtig) | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt (feindrähtig) | 0,2 mm² bis 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Gehäusematerial | Halogenfreier, hochtemperaturfester Kunststoff (PA 6.6) |
| Farbe | Grau |
| Umgebungstemperatur (Betrieb) | -60 °C bis +105 °C |
| Schutzart (bei richtiger Montage) | IP20 |
| Zulassungen | UL, CSA, VDE (spezifische Details auf Anfrage oder im Datenblatt) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 231-306 CAGE-CLAMP Federleiste ist ein universelles Verbindungselement, das sich durch seine Robustheit und einfache Handhabung auszeichnet. Sie findet breite Anwendung in folgenden Bereichen:
- Schaltschrankbau: Für die Verdrahtung von Steuerungen, Relais, Netzteilen und anderen Komponenten.
- Industrielle Automatisierung: In Maschinensteuerungen, SPS-Systemen und Sensoranbindungen.
- Anlagenbau: Für elektrische Installationen in verschiedensten Produktionsanlagen.
- Gebäudetechnik: In Verteilerdosen, Beleuchtungssystemen und anderen elektrischen Installationen, wo eine schnelle und sichere Verbindung erforderlich ist.
- Fahrzeugbau: In Nutzfahrzeugen, Baumaschinen und Spezialfahrzeugen, wo Vibrationsfestigkeit und Zuverlässigkeit essenziell sind.
Hochwertige Materialien für Langlebigkeit
Die WAGO 231-306 wird aus hochwertigen, halogenfreien Kunststoffen gefertigt, die eine exzellente mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen wie Öl, Chemikalien und UV-Strahlung aufweisen. Das Gehäusematerial, in der Regel Polyamid (PA 6.6), ist so konzipiert, dass es auch bei erhöhten Temperaturen seine Form und isolierenden Eigenschaften behält. Die Federkontaktbrücken sind aus hochleitfähigem Federstahl gefertigt und mit einer Korrosionsschutzschicht versehen, um eine dauerhaft niederohmige Verbindung sicherzustellen.
Sicherheit und Normenkonformität
WAGO legt größten Wert auf die Sicherheit seiner Produkte. Die 231-306 CAGE-CLAMP Federleiste erfüllt zahlreiche internationale Normen und Zulassungen, darunter VDE, UL und CSA. Diese Zertifizierungen bestätigen die Einhaltung höchster Sicherheitsstandards für elektrische Betriebsmittel und gewährleisten die problemlose Integration in globale Projekte und Märkte. Die isolierten Gehäusekonstruktionen bieten zudem eine hohe Durchschlagsfestigkeit und schützen vor versehentlichem Berühren spannungsführender Teile.
Wartungsfreiheit und reduzierter Aufwand
Ein entscheidender Vorteil der CAGE-CLAMP® Technologie ist die praktisch vollständige Wartungsfreiheit. Im Gegensatz zu schraubbaren Verbindungen, die sich durch thermische Belastungen und mechanische Erschütterungen lockern können, sorgt die Federkraft der CAGE-CLAMP® Klemmen für einen konstanten Anpressdruck. Dies eliminiert die Notwendigkeit regelmäßiger Nachkontrollen und Nachzieharbeiten. Für den Anwender bedeutet dies eine erhebliche Reduzierung des Wartungsaufwands, minimierte Ausfallzeiten und eine erhöhte Anlagenverfügbarkeit.
Einfache Installation und Handhabung
Die Montage der WAGO 231-306 ist denkbar einfach. Der zu verbindende Leiter wird einfach in die dafür vorgesehene Öffnung eingeführt, bis er spürbar einrastet. Die Federkraft sorgt automatisch für eine sichere und elektrisch leitfähige Verbindung. Zum Lösen des Leiters kann ein handelsüblicher Schraubendreher oder ein anderes geeignetes Werkzeug verwendet werden, um die Feder zu entspannen und den Leiter herauszuziehen. Dieses intuitive Handling beschleunigt den Verdrahtungsprozess erheblich und reduziert die Fehlerquote.
Häufig gestellte Fragen (FAQ) zu WAGO 231-306 – CAGE-CLAMP Federleiste, Midi, RM 5,08, 6-polig
Was sind die Hauptvorteile der CAGE-CLAMP® Technologie gegenüber Schraubklemmen?
Die CAGE-CLAMP® Technologie bietet werkzeugloses Verdrahten, konstanten Anpressdruck durch Federkraft, hohe Vibrationsfestigkeit und ist praktisch wartungsfrei, da kein Nachziehen der Klemmen erforderlich ist. Dies führt zu schnellerer Montage und erhöhter Zuverlässigkeit.
Welche Leiterquerschnitte können mit der WAGO 231-306 verbunden werden?
Die WAGO 231-306 kann eindrähtige und feindrähtige Leiter mit Querschnitten von 0,2 mm² bis 2,5 mm² sicher aufnehmen und verbinden.
Ist die WAGO 231-306 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Die Grundfunktion der Klemme ist für Umgebungen mit einer Schutzart von IP20 ausgelegt. Für den Einsatz in extremen Umgebungen oder zur Erreichung höherer Schutzarten sind entsprechende Gehäuselösungen oder spezielle Abdichtungen erforderlich.
Welche Spannungs- und Strombelastbarkeit hat die WAGO 231-306?
Die Nennspannung der WAGO 231-306 beträgt 400 V und die Nennstrombelastbarkeit liegt bei 16 A. Diese Werte beziehen sich auf die konforme Anwendung gemäß den Spezifikationen.
Wie wird ein Leiter aus der WAGO 231-306 gelöst?
Zum Lösen eines Leiters wird ein handelsüblicher Schraubendreher oder ein ähnliches Werkzeug in die dafür vorgesehene Öffnung eingeführt, um die Feder zu entspannen und den Leiter herauszuziehen.
Sind die Materialien der WAGO 231-306 halogenfrei?
Ja, die Gehäuse der WAGO 231-306 Federleisten sind aus halogenfreiem Kunststoff gefertigt, was die Sicherheit in vielen industriellen Anwendungen erhöht.
Welche Zulassungen hat die WAGO 231-306?
Die WAGO 231-306 verfügt über relevante Zulassungen wie VDE, UL und CSA, welche die Konformität mit internationalen Sicherheitsstandards bestätigen.
