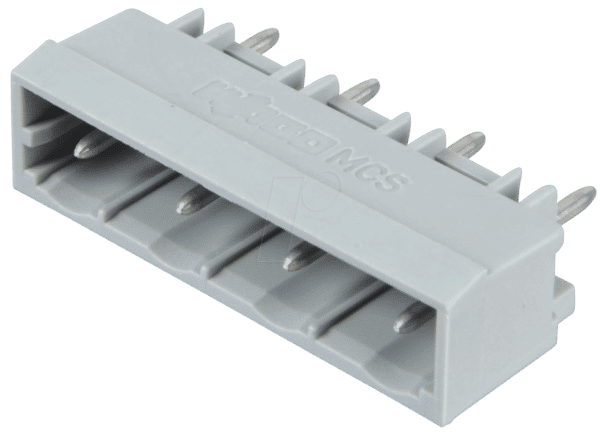

Sicher und Effizient Verbinden: WAGO 231-234 Stiftleiste gerade 4-polig, RM 7,5 mm
Für Elektrotechniker, Automatisierungstechniker und anspruchsvolle Heimwerker, die eine zuverlässige und zeiteffiziente Lösung zur Leiterplattenverdrahtung suchen, bietet die WAGO 231-234 Stiftleiste gerade 4-polig mit einem Rastermaß von 7,5 mm die optimale Antwort. Dieses Präzisionsbauteil vereinfacht komplexe elektrische Installationen, minimiert Fehlerquellen und sorgt für eine sichere sowie dauerhafte Verbindung.
Präzision und Zuverlässigkeit in jeder Verbindung
Die WAGO 231-234 Stiftleiste ist ein Eckpfeiler für die moderne elektrische Verbindungstechnik. Entwickelt für maximale Leitungsfähigkeit und mechanische Stabilität, ermöglicht sie eine schnelle und sichere Montage von Kabeln auf Leiterplatten. Vergessen Sie zeitaufwendiges Löten und unsichere Schraubverbindungen. Mit WAGO profitieren Sie von einem System, das bewährte Technologie mit höchster Zuverlässigkeit vereint. Die gerade Bauform und das definierte Rastermaß von 7,5 mm gewährleisten eine optimale Platzausnutzung und Kompatibilität mit einer Vielzahl von Steckergehäusen und Anwendungen.
Maximale Vorteile mit der WAGO 231-234
- Schnelle Montage: Kein Werkzeug für die Kabelverbindung auf der Leiterplatte erforderlich, was Montagezeiten drastisch reduziert.
- Sichere Kontaktierung: Die bewährte Federklemmtechnik von WAGO garantiert eine dauerhaft vibrationsfeste und sichere elektrische Verbindung.
- Hohe Stromtragfähigkeit: Ausgelegt für anspruchsvolle Anwendungen, gewährleistet diese Stiftleiste eine zuverlässige Stromübertragung.
- Robuste Bauweise: Hochwertige Materialien sorgen für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Platzsparendes Design: Das 7,5 mm Rastermaß ermöglicht eine dichte Bestückung von Leiterplatten ohne Kompromisse bei der Handhabung.
- Fehlerreduktion: Die einfache und eindeutige Montage minimiert das Risiko von Verdrahtungsfehlern.
- Universelle Einsetzbarkeit: Geeignet für eine breite Palette von Applikationen in der Industrie, im Schaltschrankbau und in der Gebäudeautomatisierung.
Technische Spezifikationen im Detail
Die WAGO 231-234 Stiftleiste ist mehr als nur ein Verbindungselement; sie ist eine ingenieurtechnische Meisterleistung, die auf Langlebigkeit und Leistung ausgelegt ist. Jedes Detail ist darauf optimiert, den Anforderungen moderner Elektronik gerecht zu werden. Die Präzision der Fertigung und die Auswahl der Materialien sind entscheidend für die Zuverlässigkeit in kritischen Umgebungen. Dieses Produkt repräsentiert das Engagement von WAGO für Qualität und Innovation in der elektrischen Verbindungstechnik.
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Stiftleiste gerade |
| Polanzahl | 4 |
| Rastermaß (RM) | 7,5 mm |
| Anschlussart | Stiftanschluss (für Steckergehäuse) |
| Befestigung auf Leiterplatte | Lötbar |
| Material des Gehäuses | Hochwertiger Kunststoff (PA – Polyamid), RoHS-konform |
| Kontaktmaterial | Verzinnte Kupferlegierung, exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Nennspannung | Gemäß UL- und VDE-Standards (typischerweise 300-400V, je nach spezifischer Anwendung und Zertifizierung) |
| Nennstrom | Typischerweise bis zu 10 A, abhängig von Leiterquerschnitt und Umgebungstemperatur. |
| Temperaturbereich | Breiter Betriebstemperaturbereich, ausgelegt für industrielle Umgebungen. |
| Schutzart (wenn im Steckergehäuse) | Konstruktion ermöglicht die Integration in geschützte Steckverbindungen. |
| Brandschutzklasse | UL 94 V-0, selbstverlöschend, für erhöhte Sicherheit in elektrischen Anlagen. |
Anwendungsbereiche und Einsatzszenarien
Die WAGO 231-234 Stiftleiste findet breite Anwendung in vielfältigen Sektoren der Elektrotechnik und Elektronik. Ihre Robustheit und einfache Handhabung machen sie zur bevorzugten Wahl in Bereichen, wo Zuverlässigkeit und Effizienz paramount sind. Von der Steuerungstechnik in der Industrieautomatisierung über die Energieversorgung in Schaltanlagen bis hin zur Integration in komplexen Anlagen der Gebäudeautomatisierung – diese Stiftleiste bietet eine überlegene Verbindungslösung.
In der industriellen Fertigung ermöglicht die WAGO 231-234 die schnelle und sichere Montage von Steuerungsmodulen, Sensoren und Aktoren. Die vibrationsfeste Verbindung gewährleistet, dass die Signalintegrität auch unter rauen Betriebsbedingungen aufrechterhalten bleibt. Im Bereich der Energieverteilung und Leistungselektronik spielt die hohe Stromtragfähigkeit und die Sicherheit des Systems eine entscheidende Rolle. Ob in kleinen, dezentralen Einheiten oder größeren Schaltschränken, die WAGO 231-234 bietet eine skalierbare und zuverlässige Lösung.
Auch in der Medizintechnik, wo höchste Standards an Zuverlässigkeit und Sicherheit gelten, wird die WAGO 231-234 aufgrund ihrer präzisen Fertigung und bewährten Kontaktierung geschätzt. Die Möglichkeit der einfachen Integration in standardisierte Gehäuse und die konsequente Einhaltung von Normen machen sie zu einer sicheren Wahl. Für anspruchsvolle Heimwerker und Bastler im Bereich der Modellbahn, der Hausautomatisierung oder bei der Entwicklung eigener Elektronikprojekte bietet die WAGO 231-234 eine professionelle und leicht zugängliche Lösung, die Lötverbindungen übertrifft und eine dauerhafte, sichere Verbindung garantiert.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 231-234 – Stiftleiste gerade 4-polig, RM 7,5 mm
Ist die WAGO 231-234 Stiftleiste für den Einsatz in feuchten Umgebungen geeignet?
Die Stiftleiste selbst ist aus isolierendem Kunststoff gefertigt, der eine gute Beständigkeit aufweist. Für den Einsatz in feuchten oder staubigen Umgebungen sollte sie jedoch in einem geeigneten Schutzgehäuse verbaut werden, um die volle Schutzart der Gesamtverbindung zu gewährleisten. Die Kontaktflächen sind für Zuverlässigkeit und Langlebigkeit optimiert, aber direkter, starker Feuchtigkeitseintrag sollte vermieden werden, es sei denn, das gesamte System ist entsprechend zertifiziert.
Welche Art von Steckern kann ich mit der WAGO 231-234 Stiftleiste kombinieren?
Diese Stiftleiste ist für die Paarung mit passenden WAGO 231er Steckergehäusen konzipiert. Die genauen Spezifikationen des zu verwendenden Steckergehäuses (z. B. Anzahl der Pole, Rastelemente, Dichtungen) müssen mit dem Rastermaß von 7,5 mm und der Anzahl der Pins übereinstimmen, um eine sichere und korrekte Verbindung zu gewährleisten.
Wie werden die Kabel an der Leiterplatte befestigt, wenn ich die WAGO 231-234 Stiftleiste verwende?
Die WAGO 231-234 ist eine Stiftleiste, die auf die Leiterplatte gelötet wird. Die Kabel werden nicht direkt an die Stiftleiste angeschlossen. Stattdessen wird die Stiftleiste als Buchse auf die Leiterplatte montiert. Die Kabel werden dann in das komplementäre Steckergehäuse eingeführt, welches auf die Stiftleiste aufgesteckt wird. Das Steckergehäuse verfügt über Klemmen (oft Federklemmen bei WAGO), in die die abisolierten Kabel eingesteckt werden.
Was bedeutet das Rastermaß (RM) von 7,5 mm genau?
Das Rastermaß (RM) bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte oder Pins. Ein Rastermaß von 7,5 mm bedeutet, dass der Abstand zwischen den einzelnen Kontakten der Stiftleiste 7,5 Millimeter beträgt. Dieses Maß ist entscheidend für die Kompatibilität mit anderen elektronischen Bauteilen und die Bestückungsdichte auf der Leiterplatte.
Welche Vorteile bietet die WAGO 231-234 gegenüber herkömmlichen Lötverbindungen?
Die Hauptvorteile liegen in der Montagegeschwindigkeit und der Zuverlässigkeit. Das System eliminiert die Notwendigkeit des Lötens auf der Leiterplatte, was Zeit spart und die Fehleranfälligkeit reduziert. Die integrierte Federklemmtechnik sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die bei Lötstellen durch thermische Belastung oder mechanische Beanspruchung nachlassen kann. Zudem ist eine schnelle Demontage und Wiederverbindung möglich.
Ist das Material der WAGO 231-234 umweltfreundlich und sicher?
Ja, WAGO legt großen Wert auf die Materialauswahl. Die Gehäuse der Stiftleisten bestehen in der Regel aus hochwertigem, halogenfreiem Polyamid (PA), das RoHS-konform ist. Die Kontakte bestehen aus einer korrosionsbeständigen Kupferlegierung mit einer Zinn- oder Silberbeschichtung für optimale Leitfähigkeit. Diese Materialien gewährleisten nicht nur Sicherheit und Langlebigkeit, sondern auch eine Minimierung der Umweltauswirkungen im Einklang mit globalen Richtlinien.
Welche maximale Strombelastbarkeit hat die WAGO 231-234?
Die Nennstrombelastbarkeit der WAGO 231-234 liegt typischerweise bei bis zu 10 Ampere. Diese Angabe ist jedoch immer in Verbindung mit dem zulässigen Leiterquerschnitt und den Umgebungsbedingungen (wie der maximal zulässigen Umgebungstemperatur) zu betrachten, wie sie in den offiziellen Datenblättern von WAGO spezifiziert sind.
