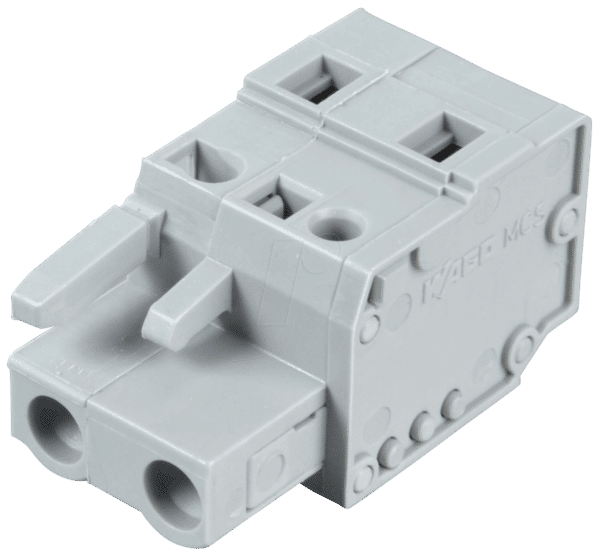

Präzise elektrische Verbindungen: WAGO 231-202 Federleiste für Profis
Die WAGO 231-202 Federleiste mit 2 Polen und einem Rastermaß von 7,5 mm ist die ideale Lösung für Elektrotechniker, Anlagenbauer und Heimwerker, die eine zuverlässige und sichere Verbindung von Leitern benötigen. Sie löst das Problem von wackeligen oder unsicheren Anschlüssen, die zu Ausfällen und gefährlichen Situationen führen können, indem sie eine kraftschlüssige und wartungsfreie Verbindungstechnologie bietet.
Warum die WAGO 231-202 die überlegene Wahl ist
Herkömmliche Verbindungsmethoden wie Schraubklemmen oder Lötverbindungen erfordern oft mehr Zeit, spezialisierte Werkzeuge und sind anfälliger für Fehler, insbesondere in vibrationsreichen Umgebungen. Die WAGO 231-202 Federleiste setzt hier an und bietet durch ihr innovatives Federklemmsystem eine schnelle, einfache und äußerst sichere Kontaktierung. Dies reduziert nicht nur die Montagezeit signifikant, sondern minimiert auch das Risiko von Kurzschlüssen oder fehlerhaften Verdrahtungen. Die constante Federkraft sorgt für eine dauerhaft zuverlässige elektrische Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
Innovative Verbindungstechnik für maximale Sicherheit und Effizienz
Die Kernkompetenz der WAGO 231-202 Federleiste liegt in ihrer fortschrittlichen CAGE CLAMP® Technologie. Diese patentierte Verbindungstechnik ermöglicht das einfache Einstecken von massiven und feindrähtigen Leitern ohne Werkzeugeinsatz. Die integrierte Feder öffnet sich beim Einführen des Leiters und schließt sich um diesen, wodurch ein fester und sicherer Kontakt entsteht. Diese kraftschlüssige Verbindung gewährleistet eine optimale Stromübertragung und verhindert Korrosion, was bei vielen konventionellen Verbindungsmethoden ein Problem darstellt. Die 2-polige Ausführung mit einem präzisen Rastermaß von 7,5 mm ermöglicht zudem eine platzsparende und übersichtliche Anordnung von Verbindungen, ideal für Schaltschrankinstallationen, Steuerungsbau und die Automatisierungstechnik.
Vorteile der WAGO 231-202 Federleiste
- Schnelle und werkzeuglose Montage: Reduziert die Installationszeit erheblich und macht spezielle Werkzeuge überflüssig.
- Sichere und zuverlässige Verbindung: Die CAGE CLAMP® Technologie gewährleistet eine dauerhaft stabile elektrische Verbindung, auch unter Vibrationseinfluss.
- Wartungsfrei: Kein Nachziehen von Schrauben erforderlich, was langfristige Zuverlässigkeit garantiert.
- Kompaktes Design: Das Rastermaß von 7,5 mm ermöglicht eine hohe Kontaktdichte und spart wertvollen Platz im Schaltschrank.
- Vielseitige Leiteranschlüsse: Geeignet für eine breite Palette von Leiterquerschnitten und -typen (massive und feindrähtige Leiter).
- Hohe elektrische Leitfähigkeit: Optimierte Stromübertragung durch hochwertiges Material und präzise Klemmung.
- Fehlerreduzierung: Vereinfachter Anschlussvorgang minimiert das Risiko von Verdrahtungsfehlern.
- Langlebigkeit: Robuste Konstruktion und korrosionsbeständige Materialien für eine lange Lebensdauer.
Technische Spezifikationen und Materialgüte
Die WAGO 231-202 Federleiste zeichnet sich durch ihre sorgfältige Auswahl an Materialien und ihre präzise Verarbeitung aus, die für eine exzellente Performance und Langlebigkeit sorgen. Die Kontaktteile bestehen aus einer hochleitfähigen Kupferlegierung, die für eine geringe Übergangswiderstand und damit eine effiziente Stromübertragung sorgt. Die Federelemente sind aus rostfreiem Federstahl gefertigt, was eine konstante Klemmkraft über die gesamte Lebensdauer des Produkts gewährleistet und Korrosion effektiv entgegenwirkt. Das Gehäusematerial ist ein halogenfreies, thermoplastisches Polymer, das hohe mechanische Festigkeit, exzellente Isolationseigenschaften und eine gute Beständigkeit gegenüber chemischen Einflüssen bietet. Dieses Material erfüllt zudem strenge Brandschutzanforderungen und trägt zur Sicherheit der Installation bei.
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 231-202 – Federleiste |
| Anzahl der Pole | 2 |
| Rastermaß (RM) | 7,5 mm |
| Anschlusstechnik | CAGE CLAMP® – Federklemme |
| Leiterquerschnitt (massiv) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (feindrähtig) | 0,5 mm² – 2,5 mm² (mit Aderendhülse) |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Gehäusematerial | Halogenfreier, thermoplastischer Kunststoff |
| Kontaktmaterial | Kupferlegierung |
| Federungsmaterial | Edelstahl |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Schutzart (mit passender Montage) | IP20 (ungeschützt, für Innenanwendungen) |
| Konformität & Zertifizierungen | CE, VDE, UL (je nach spezifischer Ausführung und Anwendungsumgebung zu prüfen) |
| Farbe | Grau (Standard) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 231-202 Federleiste findet aufgrund ihrer Robustheit, einfachen Handhabung und hohen Zuverlässigkeit breite Anwendung in verschiedenen industriellen und gewerblichen Bereichen. Sie ist prädestiniert für den Einsatz in der Schaltschrankverdrahtung, wo sie zur schnellen und sicheren Verbindung von Steuerleitungen, Sensorleitungen und Stromversorgungsleitungen genutzt wird. In der Automatisierungstechnik ermöglicht sie die flexible und fehlerfreie Anbindung von Sensoren, Aktoren und Steuergeräten. Auch im Bereich der Gebäudetechnik, beispielsweise bei der Installation von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK), spielt sie eine wichtige Rolle. Darüber hinaus ist sie eine wertvolle Komponente in der Maschinenbauindustrie, wo sie zur Verdrahtung von Anlagen und Maschinen beiträgt. Die 2-polige Ausführung eignet sich hervorragend für einfache Stromversorgungsaufgaben oder Signalverbindungen, bei denen keine komplexen Mehrleiterverbindungen erforderlich sind. Ihre Fähigkeit, sowohl massive als auch feindrähtige Leiter aufzunehmen, macht sie universell einsetzbar und reduziert den Bedarf an verschiedenen Verbindungselementen.
Nachhaltigkeit und Langlebigkeit durch WAGO Technologie
Die Entscheidung für die WAGO 231-202 Federleiste ist auch eine Entscheidung für nachhaltige und langlebige elektrische Installationen. Die CAGE CLAMP® Technologie ist für ihre Wartungsfreiheit und ihre Fähigkeit bekannt, auch nach Jahren noch eine stabile Verbindung zu gewährleisten. Dies reduziert die Notwendigkeit von Nachprüfungen und Reparaturen, was Energie und Ressourcen spart. Die eingesetzten Materialien sind zudem auf Langlebigkeit ausgelegt und widerstehen Umwelteinflüssen wie Temperaturschwankungen und Vibrationen. Dies trägt dazu bei, die Lebensdauer von elektrischen Geräten und Anlagen zu verlängern und die Instandhaltungskosten zu minimieren. WAGO legt zudem Wert auf die Auswahl von Materialien, die umweltverträglich sind und den geltenden Normen und Vorschriften entsprechen.
FAQ – Häufig gestellte Fragen zu WAGO 231-202 – Federleiste 2-polig, RM 7,5 mm
Kann ich mit der WAGO 231-202 auch mehrere Leiter in eine Klemme einführen?
Nein, die WAGO 231-202 ist eine 2-polige Federleiste, das bedeutet, jede Klemme ist für die Aufnahme eines einzelnen Leiters vorgesehen. Dies dient der Übersichtlichkeit und der Vermeidung von Kurzschlüssen.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die WAGO 231-202 ist für massive und feindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis maximal 2,5 mm² ausgelegt. Bei feindrähtigen Leitern wird die Verwendung einer passenden Aderendhülse empfohlen.
Ist die Federleiste für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 231-202 Federleiste ist nicht für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Für solche spezifischen Anwendungen sind spezielle ATEX-zertifizierte Produkte erforderlich.
Wie wird die elektrische Verbindung bei der WAGO 231-202 hergestellt?
Die Verbindung wird durch die innovative CAGE CLAMP® Technologie hergestellt. Der Leiter wird einfach in die vorgesehene Öffnung eingeführt. Die integrierte Feder drückt sich gegen den Leiter und sorgt für einen sicheren und kraftschlüssigen Kontakt.
Kann ich die WAGO 231-202 auch im Außenbereich verwenden?
Die Standardausführung der WAGO 231-202 ist für den Einsatz im Innenbereich konzipiert und hat die Schutzart IP20. Für Anwendungen im Außenbereich oder in feuchten Umgebungen sind spezielle Gehäuse oder abgedichtete Verbindungslösungen erforderlich.
Sind die Materialien der WAGO 231-202 halogenfrei?
Ja, das Gehäusematerial der WAGO 231-202 Federleiste ist ein halogenfreier thermoplastischer Kunststoff. Dies ist ein wichtiger Faktor für die Brandsicherheit in elektrischen Installationen.
Wie ist die thermische Belastbarkeit der Federleiste?
Die WAGO 231-202 Federleiste ist für einen Betriebstemperaturbereich von -60 °C bis +85 °C ausgelegt. Diese breite Spanne stellt sicher, dass die Verbindung auch unter extremen klimatischen Bedingungen zuverlässig funktioniert.
