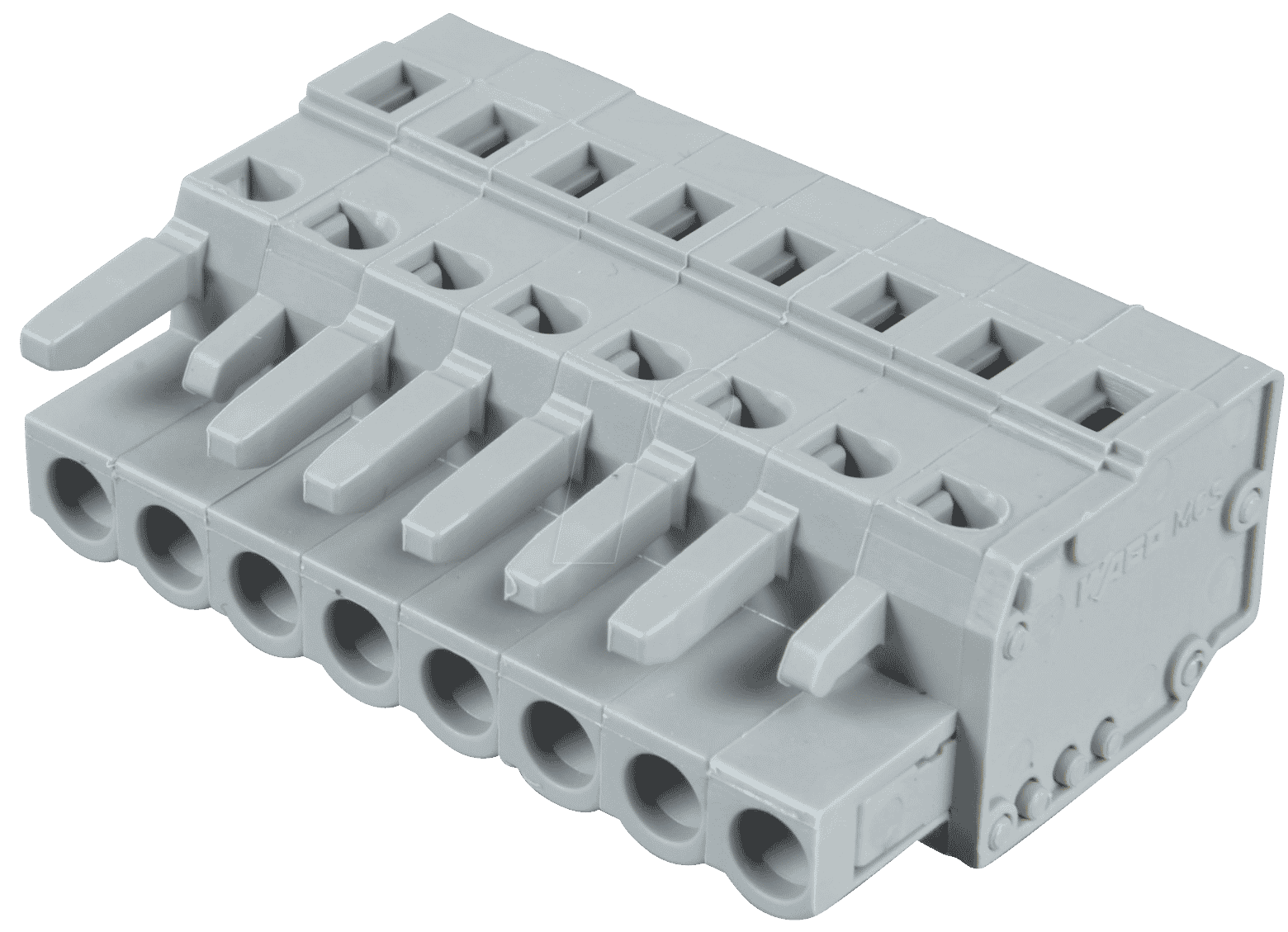

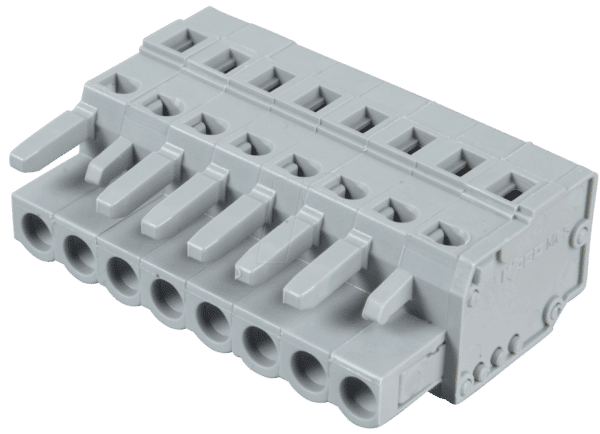

WAGO 231-108: Die Effiziente Verbindungslösung für Professionelle Anwendungen
Sie suchen nach einer zuverlässigen und schnellen Lösung für elektrische Verbindungen in anspruchsvollen Umgebungen? Die WAGO 231-108 Federleiste mit 8 Polen und einem Rastermaß von 5,0 mm wurde speziell für Ingenieure, Elektrotechniker und Automatisierungsexperten entwickelt, die Wert auf Zeitersparnis, Sicherheit und Langlebigkeit legen. Diese Komponente löst das Problem mühsamer und fehleranfälliger Verdrahtungen durch eine innovative Käfigzugfeder-Anschlusstechnik, die eine dauerhaft sichere und wartungsfreie Verbindung garantiert. Sie ist die überlegene Wahl gegenüber herkömmlichen Schraubklemmen, da sie Vibrationen standhält und eine gleichbleibend hohe Kontaktqualität über Jahre hinweg sicherstellt.
Überlegene Verbindungstechnik durch WAGO Federklemmen
Die Kernkompetenz der WAGO 231-108 Federleiste liegt in ihrer fortschrittlichen Anschlussklemmentechnologie. Anstelle von Schraubverbindungen, die sich durch Vibrationen lösen können und regelmäßige Wartung erfordern, setzt WAGO auf die bewährte und patentierte Käfigzugfeder-Technik. Dies ermöglicht nicht nur eine schnelle und werkzeuglose Verdrahtung, sondern gewährleistet auch eine extrem hohe Zuverlässigkeit der elektrischen Verbindungen. Selbst unter extremen Umweltbedingungen wie starken Temperaturschwankungen, Feuchtigkeit oder mechanischen Belastungen bleibt die Kontaktqualität konstant hoch.
Anwendungsbereiche und Vorteile der WAGO 231-108
Die Vielseitigkeit der WAGO 231-108 Federleiste macht sie zu einer unverzichtbaren Komponente in zahlreichen Branchen und Applikationen. Von der industriellen Automatisierung über den Schaltschrankbau bis hin zu spezialisierten Geräteanbindungen – diese Verbindungslösung überzeugt durch ihre Robustheit und einfache Handhabung.
- Schnelle und sichere Montage: Werkzeuglose Installation spart wertvolle Zeit und reduziert Montagefehler erheblich.
- Hohe Vibrationsfestigkeit: Die integrierte Käfigzugfeder-Technik sorgt für eine dauerhaft sichere Verbindung, auch bei starken mechanischen Einwirkungen.
- Langlebigkeit und Wartungsfreiheit: Keine Notwendigkeit für Nachziehen von Schrauben, was die Lebensdauer der elektrischen Anlage verlängert und Instandhaltungskosten senkt.
- Konstanter Anpressdruck: Die Federkraft passt sich automatisch an Temperaturschwankungen an und sorgt so für eine gleichbleibend hohe Kontaktqualität.
- Vielseitige Einsatzmöglichkeiten: Ideal für Steuerungsaufgaben, Signalübertragung und Energieverteilung in industriellen und gewerblichen Umgebungen.
- Kompaktes Design: Ermöglicht eine platzsparende Integration in Schaltschränke und Geräte.
- Hohe Strombelastbarkeit: Ausgelegt für anspruchsvolle Anwendungen, bei denen eine zuverlässige Stromführung unerlässlich ist.
Technische Spezifikationen im Detail
Die WAGO 231-108 Federleiste zeichnet sich durch präzise gefertigte Komponenten aus, die auf höchste Leistungsfähigkeit und Zuverlässigkeit ausgelegt sind. Die Auswahl der Materialien und die Konstruktion sind auf Langlebigkeit und Effizienz optimiert.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Federleiste |
| Hersteller | WAGO |
| Modellnummer | 231-108 |
| Polzahl | 8 |
| Rastermaß (RM) | 5,0 mm |
| Anschlusstechnik | Käfigzugfeder-Klemme (CAGE CLAMP®) |
| Leiterquerschnitt (starr) | 0,2 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 2,5 mm² (mit Aderendhülse) |
| Nennspannung | 400 V (gemäß EN 60664) |
| Nennstrom | 16 A |
| Schutzart | IP20 (bei gesteckter Verbindung und fachgerechter Montage) |
| Gehäusematerial | Hochleistungskunststoff (halogenfrei, UV-beständig) |
| Kontaktmaterial | Kupferlegierung, vernickelt |
| Betriebstemperatur | -40 °C bis +85 °C |
| Befestigung | Keine zusätzliche Befestigung erforderlich (typischerweise durch Einrasten oder integrierte Montageoptionen des Gesamtsystems) |
| Farbe | Grau (Standard) |
Maximale Effizienz durch intelligentes Design
Das Design der WAGO 231-108 Federleiste ist auf maximale Effizienz und intuitive Bedienung ausgelegt. Jeder Aspekt, von der Materialauswahl bis zur geometrischen Formgebung, dient der Optimierung des Montageprozesses und der Langzeitzuverlässigkeit.
- Robustes Gehäuse: Gefertigt aus einem hochwertigen, halogenfreien Kunststoff, der nicht nur mechanischer Belastung standhält, sondern auch die Brandschutzbestimmungen erfüllt und für den Einsatz unter widrigen Bedingungen geeignet ist. Die UV-Beständigkeit stellt sicher, dass das Material auch bei direkter Sonneneinstrahlung seine Eigenschaften behält.
- Hochleitfähige Kontakte: Die interne Kontaktierung erfolgt über präzisionsgefertigte Elemente aus einer korrosionsbeständigen Kupferlegierung, die galvanisch vernickelt sind. Diese Oberflächenbehandlung garantiert eine extrem geringe Übergangsbeständigkeit und schützt vor Oxidation, was für eine dauerhaft stabile elektrische Verbindung unerlässlich ist.
- Sichere Isolierung: Die Klemmengehäuse bieten eine zuverlässige elektrische Isolierung und verhindern Kurzschlüsse oder gefährliche Berührungspunkte. Die Einhaltung von Normen wie EN 60664 für Überspannungskategorien unterstreicht die Sicherheitseigenschaften.
- Kompakte Bauform: Mit einem Rastermaß von 5,0 mm bietet die 8-polige Federleiste eine hohe Kontaktdichte, was eine platzsparende Verdrahtung in Schaltschränken und Geräten ermöglicht. Dies ist besonders vorteilhaft in Umgebungen, wo der verfügbare Bauraum begrenzt ist.
- Einfache Leiteraufnahme: Die Öffnungen für die Leiter sind so konzipiert, dass sowohl massive als auch flexible Leiter mit den spezifizierten Querschnitten problemlos und sicher eingesteckt werden können. Ein deutlicher Klick bestätigt die korrekte Aufnahme des Leiters.
Technische Raffinesse für industrielle Anforderungen
Die WAGO 231-108 ist mehr als nur eine einfache Klemme; sie ist ein integraler Bestandteil moderner elektrotechnischer Systeme. Die Ingenieure bei WAGO haben unzählige Stunden in die Optimierung dieser Verbindungstechnik investiert, um sicherzustellen, dass sie den härtesten Anforderungen der Industrie gerecht wird.
Die Käfigzugfeder-Technologie basiert auf einem einfachen, aber genialen Prinzip: Beim Einführen eines Leiters wird eine Feder gespannt, die dann einen konstanten und gleichmäßigen Anpressdruck auf den Leiter ausübt. Dieser Druck ist unabhängig von manuellen Einstellungen und Temperaturschwankungen, die bei Schraubverbindungen zu einem Nachlassen der Klemmkraft führen können. Die Feder wirkt wie ein dynamisches Element, das sich an kleinste Ausdehnungen oder Kontraktionen des Leiters anpasst und somit stets einen optimalen elektrischen Kontakt gewährleistet. Dies ist insbesondere in Umgebungen mit häufigen Temperaturschwankungen von entscheidender Bedeutung, da herkömmliche Klemmen dort ihre Zuverlässigkeit verlieren können.
Die Auswahl der Materialien spielt eine Schlüsselrolle für die Langlebigkeit und Performance. Der hochleistungsfähige Kunststoff des Gehäuses bietet nicht nur eine hervorragende elektrische Isolation, sondern ist auch gegen chemische Einflüsse und mechanische Beschädigungen resistent. Die interne Kontaktfeder aus einer speziellen Kupferlegierung ist so konzipiert, dass sie über einen sehr langen Zeitraum ihre Federkraft beibehält, ohne zu ermüden oder zu korrodieren. Dies stellt sicher, dass die Verbindung über die gesamte Lebensdauer des Geräts oder der Anlage stabil und leitfähig bleibt.
Die Nennspannung von 400 V und die Nennstromstärke von 16 A ermöglichen den Einsatz in einer breiten Palette von Anwendungen, von der Steuerung von Motoren und Pumpen bis hin zur Signalübertragung in komplexen Automatisierungssystemen. Die Kompatibilität mit verschiedenen Leiterquerschnitten, sowohl für starre als auch für flexible Leiter (mit oder ohne Aderendhülse), bietet eine hohe Flexibilität bei der Planung und Installation.
FAQ – Häufig gestellte Fragen zu WAGO 231-108 – Federleiste 8-polig, RM 5,0 mm
Kann die WAGO 231-108 Federleiste für alle Arten von Leitern verwendet werden?
Ja, die WAGO 231-108 Federleiste ist für die Aufnahme von massiven und flexiblen Leitern mit einem Querschnitt von 0,2 mm² bis 2,5 mm² ausgelegt. Für flexible Leiter wird die Verwendung von Aderendhülsen empfohlen, um eine optimale und sichere Verbindung zu gewährleisten.
Wie wird die WAGO 231-108 Federleiste montiert?
Die Montage ist denkbar einfach und erfolgt werkzeuglos. Die Leiter werden direkt in die vorbereiteten Öffnungen der Federleiste gesteckt. Ein hörbares Klicken signalisiert die erfolgreiche und sichere Aufnahme des Leiters in der Klemme.
Ist die WAGO 231-108 Federleiste für den Einsatz in feuchten Umgebungen geeignet?
Die Federleiste selbst ist mit der Schutzart IP20 klassifiziert, was bedeutet, dass sie vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist. Für den Einsatz in feuchten oder staubigen Umgebungen muss sichergestellt werden, dass die Gesamtanordnung oder das Gehäuse, in dem die Federleiste verbaut ist, einen entsprechenden Schutzgrad (z.B. IP65 oder höher) aufweist.
Welche Vorteile bietet die Käfigzugfeder-Technik gegenüber herkömmlichen Schraubklemmen?
Die Käfigzugfeder-Technik bietet entscheidende Vorteile: Sie ist montagefreundlicher, da kein Werkzeug benötigt wird. Die Verbindung ist vibrationssicher und erfordert keine Nachjustierung. Zudem sorgt die Feder für einen konstanten Anpressdruck über einen weiten Temperaturbereich, was zu einer höheren und längerfristigen Zuverlässigkeit der elektrischen Verbindung führt.
Kann die WAGO 231-108 Federleiste nachträglich entfernt oder geändert werden?
Ja, die Leiter können mit einem geeigneten Werkzeug, wie beispielsweise einem Schraubendreher (typischerweise mit einem dünnen Schaft), aus der Klemme gelöst werden. Dies ermöglicht ein einfaches Ändern von Verbindungen oder das Austauschen von Leitern, falls dies erforderlich sein sollte.
Welche Leistungsparameter muss ich für die Auswahl der WAGO 231-108 berücksichtigen?
Sie sollten die Nennspannung (400 V) und die Nennstromstärke (16 A) berücksichtigen, um sicherzustellen, dass die Federleiste für Ihre spezifische Anwendung geeignet ist. Achten Sie auch auf die zulässigen Leiterquerschnitte und die Betriebsfalltemperatur (-40 °C bis +85 °C).
Aus welchen Materialien ist die WAGO 231-108 gefertigt?
Das Gehäuse der Federleiste besteht aus einem robusten, halogenfreien Hochleistungskunststoff. Die internen Kontakte sind aus einer vernickelten Kupferlegierung gefertigt, die für eine hohe Leitfähigkeit und Korrosionsbeständigkeit sorgt.
