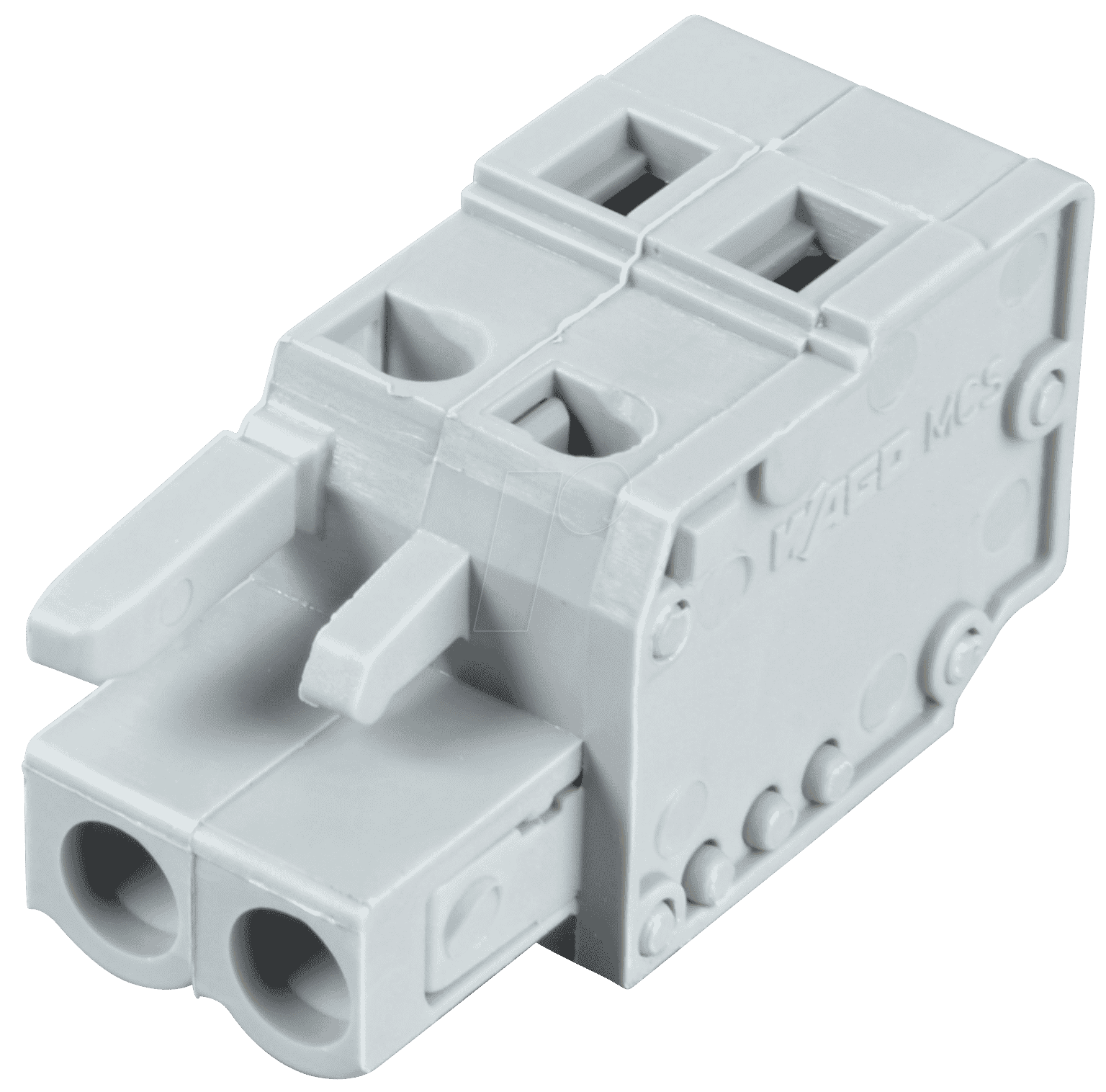

Professionelle und zuverlässige Verbindungen mit der WAGO 231-102 Federleiste
Für Elektrotechniker und qualitätsbewusste Anwender, die auf eine sichere und dauerhafte elektrische Verbindung angewiesen sind, bietet die WAGO 231-102 Federleiste die optimale Lösung. Dieses präzisionsgefertigte Bauteil vereinfacht den Anschluss von Leitern erheblich und eliminiert die Notwendigkeit von Schraubverbindungen, die sich über Zeit lockern können.
Hervorragende Verbindungstechnik für anspruchsvolle Anwendungen
Die WAGO 231-102 Federleiste steht für die überlegene Verbindungstechnik des etablierten Herstellers WAGO. Im Gegensatz zu herkömmlichen Löt- oder Schraubklemmen, die anfällig für Vibrationen und thermische Ausdehnung sind, nutzt diese Federleiste die bewährte CAGE CLAMP®-Technologie. Dies garantiert eine klemmkraftsichere und wartungsfreie Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen. Die 2-polige Ausführung mit einem Rastermaß von 5,0 mm ermöglicht eine kompakte und effiziente Verdrahtung.
Vorteile der WAGO 231-102 Federleiste im Überblick
- Wartungsfreie Verbindungen: Die integrierte Federklemme sorgt für einen konstanten Anpressdruck, der sich nicht durch Alterung oder Temperaturschwankungen verringert. Dies eliminiert Nachzieharbeiten und reduziert den Wartungsaufwand.
- Schnelle und einfache Montage: Das steckbare System erlaubt eine schnelle und werkzeuglose Installation, was die Durchlaufzeiten bei der Montage signifikant verkürzt.
- Hohe Zuverlässigkeit: Die CAGE CLAMP®-Technologie gewährleistet eine elektrische und mechanische Sicherheit, die herkömmliche Verbindungsmethoden übertrifft.
- Universelle Einsetzbarkeit: Geeignet für massive und feindrähtige Leiter, was eine breite Palette von Anwendungen ermöglicht.
- Kompaktes Design: Das geringe Platzangebot der 2-poligen Ausführung mit 5,0 mm Rastermaß optimiert den Einbau in Verteiler und Gehäuse.
- Vibrationsfestigkeit: Die Federklemmung hält Vibrationen stand, was die Langlebigkeit und Sicherheit der Verbindung erhöht.
- Branchenspezifische Zulassungen: Entspricht den relevanten Normen und Standards für den professionellen Einsatz in verschiedenen Industriebereichen.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 231-102 Federleiste ist ein Paradebeispiel für präzise Ingenieurskunst und die Auswahl hochwertiger Materialien, die für eine zuverlässige elektrische Verbindung unerlässlich sind. Das Gehäusematerial, typischerweise ein halogenfreies Polyamid (PA), bietet hervorragende elektrische Isoliereigenschaften sowie eine hohe mechanische Festigkeit und Temperaturbeständigkeit. Diese Materialwahl ist entscheidend für die Sicherheit und Langlebigkeit der elektrischen Installationen.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 231-102 – Federleiste 2-polig, RM 5,0 mm |
| Anzahl der Pole | 2 |
| Rastermaß (RM) | 5,0 mm |
| Anschlusstechnik | CAGE CLAMP® – Federklemme |
| Leiterquerschnitt (massiv) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Max. Strombelastbarkeit | 15 A (abhängig von Querschnitt und Anwendung nach Norm) |
| Max. Spannung | 400 V (gemäß EN/IEC-Normen) |
| Gehäusematerial | Halogenfreies Polyamid (PA), selbstverlöschend |
| Farbe | Grau (typisch für die Serie) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C (abhängig von Anwendung und Belastung) |
| Schutzart (in Verbindung mit geeignetem Gehäuse) | IP20 |
| Montageart | Steckverbindung |
| Zulassungen | CE, UL, VDE (prüfen Sie spezifische Produktkennzeichnungen für genaue Angaben) |
Anwendungsgebiete und Installationsszenarien
Die WAGO 231-102 Federleiste mit ihrem Rastermaß von 5,0 mm und der robusten CAGE CLAMP®-Technologie ist prädestiniert für eine Vielzahl von Anwendungen im Elektrohandwerk, im Schaltschrankbau, in der Automatisierungstechnik und im Gerätebau. Ihre Fähigkeit, sowohl massive als auch feindrähtige Leiter sicher und zuverlässig zu verbinden, macht sie zu einer universellen Lösung. Typische Einsatzbereiche umfassen die Verdrahtung von Steuerungen, die Verbindung von Sensoren und Aktoren, den Anschluss von Motoren oder die Verteilung von Strom in Verteilerkästen. Die kompakte Bauform ermöglicht eine effiziente Raumnutzung, was gerade in platzbeschränkten Umgebungen von Vorteil ist. Die einfache Handhabung reduziert Fehlerquellen bei der Installation und beschleunigt den Montageprozess, was zu Kosteneinsparungen führt.
Sicherheit und Normkonformität
Die Sicherheit elektrischer Verbindungen hat oberste Priorität. Die WAGO 231-102 Federleiste erfüllt höchste Qualitäts- und Sicherheitsstandards, die durch renommierte Prüfinstitute wie VDE und UL bestätigt werden. Die CAGE CLAMP®-Anschlusstechnik ist für ihre Zuverlässigkeit und Langlebigkeit bekannt und hält extremen Bedingungen stand, wie sie in industriellen Umgebungen häufig auftreten. Die Verwendung von hochwertigen, isolierenden Materialien wie Polyamid gewährleistet einen sicheren Betrieb und schützt vor Kurzschlüssen und elektrischen Schlägen. Die Einhaltung relevanter Normen, wie der EN 60998, ist essentiell für den professionellen Einsatz und garantiert die Konformität mit den gesetzlichen Anforderungen.
Die Vorteile der CAGE CLAMP®-Technologie
Im Kern der WAGO 231-102 Federleiste steht die revolutionäre CAGE CLAMP®-Technologie. Diese innovative Verbindungstechnik basiert auf dem Prinzip der Federklemmung und bietet eine signifikante Verbesserung gegenüber traditionellen Schraubklemmen. Bei der CAGE CLAMP® wird der Leiter in die Klemme eingeführt, und eine integrierte Feder übt eine konstante Klemmkraft aus. Diese Klemmkraft ist unabhängig von den Eigenschaften des Leiters und von externen Einflüssen wie Vibrationen oder Temperaturschwankungen. Im Gegensatz zu Schraubverbindungen, bei denen sich die Klemmschrauben über die Zeit durch Kriechen des Leitermaterials oder thermische Zyklen lockern können, behält die CAGE CLAMP® ihre Klemmkraft dauerhaft bei. Dies führt zu einer wartungsfreien und extrem zuverlässigen elektrischen Verbindung, die auch nach Jahren im Einsatz stabil bleibt.
FAQ – Häufig gestellte Fragen zu WAGO 231-102 – Federleiste 2-polig, RM 5,0 mm
Kann ich mit der WAGO 231-102 Federleiste sowohl massive als auch feindrähtige Leiter verwenden?
Ja, die WAGO 231-102 Federleiste ist für die Aufnahme von massiven Leitern im Querschnittsbereich von 0,5 mm² bis 2,5 mm² ausgelegt. Für feindrähtige Leiter ist ebenfalls ein Querschnittsbereich von 0,5 mm² bis 2,5 mm² möglich, vorausgesetzt, es wird eine passende Aderendhülse verwendet. Dies unterstreicht die Vielseitigkeit der Anschlusslösung.
Ist die Federleiste für den Einsatz in Umgebungen mit hoher Vibration geeignet?
Absolut. Die WAGO 231-102 Federleiste nutzt die CAGE CLAMP®-Technologie, die für ihre hohe Vibrationsfestigkeit bekannt ist. Die Federklemmung sorgt für eine konstante und sichere Verbindung, die sich auch bei starken mechanischen Belastungen nicht löst.
Welche maximale Strom- und Spannungsbelastung darf ich erwarten?
Die maximale Strombelastbarkeit der WAGO 231-102 Federleiste beträgt typischerweise 15 A, abhängig vom verwendeten Leiterquerschnitt und den spezifischen Anwendungsbedingungen gemäß der relevanten Normen. Die maximale Spannung liegt bei 400 V, ebenfalls in Übereinstimmung mit gängigen EN/IEC-Sicherheitsstandards.
Aus welchem Material besteht das Gehäuse der Federleiste und welche Vorteile bietet dies?
Das Gehäuse der WAGO 231-102 Federleiste besteht in der Regel aus einem hochwertigen, halogenfreien Polyamid (PA). Dieses Material ist selbstverlöschend und zeichnet sich durch exzellente elektrische Isoliereigenschaften, hohe mechanische Festigkeit und gute Temperaturbeständigkeit aus. Dies trägt maßgeblich zur Sicherheit und Langlebigkeit der elektrischen Verbindung bei.
Ist die Installation der WAGO 231-102 Federleiste kompliziert oder erfordert sie spezielles Werkzeug?
Die Installation der WAGO 231-102 Federleiste ist bewusst einfach und werkzeuglos konzipiert. Das Einstecken des abisolierten Leiters in die vorgesehene Öffnung genügt, um eine sichere Verbindung herzustellen. Dies spart Zeit und reduziert das Risiko von Montagefehlern.
Welche spezifischen Normen und Zulassungen sind für die WAGO 231-102 Federleiste relevant?
Die WAGO 231-102 Federleiste ist typischerweise nach relevanten Normen wie EN 60998 und EN 60947-7-1 zertifiziert. Wichtige Zulassungen umfassen oft CE und UL, was die Konformität mit internationalen Sicherheitsstandards für den professionellen Einsatz sicherstellt. Es empfiehlt sich, die spezifischen Kennzeichnungen auf dem Produkt oder der Verpackung für exakte Angaben zu prüfen.
Wie lange ist die Lebensdauer einer Verbindung, die mit der WAGO 231-102 Federleiste hergestellt wurde?
Dank der CAGE CLAMP®-Technologie bieten Verbindungen mit der WAGO 231-102 Federleiste eine außergewöhnlich hohe Langlebigkeit und Stabilität. Die konstante Klemmkraft der Feder sorgt dafür, dass die Verbindung auch über viele Jahre hinweg zuverlässig bleibt, ohne an Leistung zu verlieren oder nachgezogen werden zu müssen.
