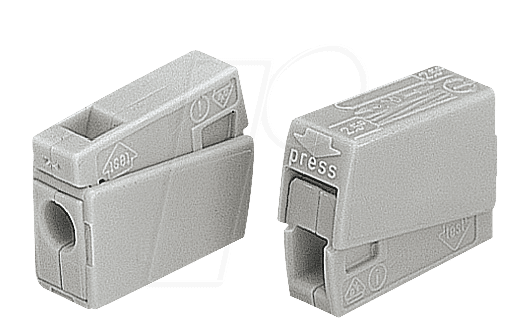

WAGO 224-104 Leuchtenklemme: Sichere und Effiziente Elektroinstallation für Profis
Die WAGO 224-104 Leuchtenklemme ist die essenzielle Lösung für Elektriker und Heimwerker, die eine schnelle, sichere und normkonforme Verbindung von Leuchten mit flexiblen Leitern im Bereich von 1,0 bis 2,5 mm² benötigen. Schluss mit zeitraubendem Verdrahten, mühsamem Isolieren und unsicheren Klemmenverbindungen – diese Klemme revolutioniert die Installation von Beleuchtungssystemen.
Vorteile der WAGO 224-104 Leuchtenklemme – Mehr als nur eine Verbindung
Die WAGO 224-104 Leuchtenklemme übertrifft herkömmliche Verbindungsmethoden durch ihre durchdachte Konstruktion und die bewährte WAGO-Klemmtechnik. Sie vereint Komfort, Sicherheit und Effizienz in einem kompakten Bauteil, das speziell für die Anforderungen moderner Elektroinstallationen entwickelt wurde.
- Schnelle und Werkzeuglose Installation: Dank der genialen Steckverbindung ist die Montage denkbar einfach und erfordert keinerlei Werkzeug. Leiter einführen, fertig – das spart wertvolle Zeit auf der Baustelle und bei der Wartung.
- Sicherer und Zuverlässiger Kontakt: Die patentierte Käfigzugfeder-Anschlusstechnik von WAGO garantiert einen dauerhaft festen und zuverlässigen Kontakt, selbst bei Vibrationen oder Temperaturschwankungen. Dies minimiert das Risiko von Kurzschlüssen und Kabelbränden.
- Universelle Einsatzmöglichkeiten: Mit einem Leitungsquerschnittsbereich von 1,0 bis 2,5 mm² ist die Klemme für eine breite Palette von Leuchten und Verkabelungen geeignet, was sie zu einem vielseitigen Bestandteil jeder Elektroinstallation macht.
- Kompaktes Design und Platzersparnis: Die schlanke Bauform ermöglicht eine platzsparende Unterbringung in Leuchtengehäusen und Installationsdosen, was besonders bei beengten Verhältnissen von Vorteil ist.
- Deutliche Kennzeichnung für einfache Identifikation: Die klare Beschriftung des Querschnittsbereichs erleichtert die Auswahl der richtigen Klemme und verhindert Fehler bei der Installation.
- Hohe Normkonformität: WAGO Produkte erfüllen höchste internationale Sicherheitsstandards und sind für den professionellen Einsatz in Wohn-, Gewerbe- und Industriegebäuden zugelassen.
Technische Spezifikationen und Materialqualität
Die WAGO 224-104 Leuchtenklemme ist aus hochwertigen Materialien gefertigt, die Langlebigkeit und maximale Sicherheit gewährleisten. Ihre Konstruktion ist auf einfache Handhabung und optimale elektrische Leitfähigkeit ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Leuchtenklemme |
| Hersteller | WAGO |
| Modellnummer | 224-104 |
| Anzahl der Anschlussstellen | 4 (2 für Leuchten, 2 für Anschluss) |
| Max. Leiterquerschnitt (mm²) | 2,5 |
| Min. Leiterquerschnitt (mm²) | 1,0 |
| Leitertyp | Massivleiter und feindrähtige Leiter mit Aderendhülse |
| Max. Nennspannung (V) | 400 |
| Max. Nennstrom (A) | 20 |
| Gehäusematerial | Flammhemmendes, hochtemperaturbeständiges Polymer |
| Federung | Käfigzugfeder-Anschlusstechnik |
| Farbe | Grau/Weiß |
| Umgebungstemperatur (°C) | -60 bis +85 |
| Schutzart | IP20 (bei ordnungsgemäßer Installation) |
| Zulassungen | VDE, UL, CSA |
Anwendungsbereiche und Installationstipps
Die WAGO 224-104 Leuchtenklemme ist konzipiert für den Einsatz in einer Vielzahl von Beleuchtungsprojekten. Ihre Hauptanwendung liegt in der schnellen und sicheren Verdrahtung von Deckenleuchten, Wandleuchten, Hängeleuchten und anderen fest installierten Beleuchtungseinrichtungen. Sie eignet sich hervorragend für Neubauten, Renovierungen und Nachrüstungen, wo Effizienz und Zuverlässigkeit oberste Priorität haben.
Wichtige Installationshinweise:
- Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten vollständig unterbrochen ist.
- Verwenden Sie nur Leiter, die dem spezifizierten Querschnittsbereich (1,0-2,5 mm²) entsprechen.
- Für feindrähtige Leiter empfehlen wir die Verwendung von Aderendhülsen, um einen optimalen und sicheren Kontakt zu gewährleisten.
- Die Kabelenden sollten sauber abisoliert und gerade abgeschnitten sein, um ein einfaches Einführen zu ermöglichen.
- Drücken Sie den Leiter bis zum spürbaren Anschlag in die Klemme.
- Überprüfen Sie die Sicherheit der Verbindung visuell und durch leichtes Ziehen am Leiter.
- Die Klemme ist für die Anwendung in trockenen Innenräumen konzipiert.
Der Unterschied: Warum WAGO 224-104 die clevere Wahl ist
Im Vergleich zu traditionellen Verbindungsmethoden wie Lüsterklemmen oder Würgen bietet die WAGO 224-104 Leuchtenklemme signifikante Vorteile. Lüsterklemmen erfordern oft Schraubverbindungen, die sich im Laufe der Zeit durch Vibrationen lösen können, was zu schlechten Kontakten und Brandgefahr führt. Würgen ist zeitaufwendig und erfordert präzises Abisolieren und Verdrillen der Leiter. Die WAGO-Technologie eliminiert diese Schwachstellen durch eine federbasierte Klemmung, die eine konstante und zuverlässige Verbindung über die gesamte Lebensdauer des Produkts gewährleistet. Dies führt zu einer erhöhten Sicherheit, reduzierten Installationszeiten und einer höheren Effizienz in der Elektroinstallation.
FAQ – Häufig gestellte Fragen zu WAGO 224-104 – Leuchtenklemme 1,0-2,5mm2
Kann ich mit der WAGO 224-104 auch flexible Leiter ohne Aderendhülse anschließen?
Für massivleiter ist der Anschluss ohne Aderendhülse möglich. Bei feindrähtigen Leitern ist die Verwendung von Aderendhülsen dringend empfohlen, um einen sicheren und dauerhaften Kontakt zu gewährleisten und eine Beschädigung der Leiter zu vermeiden.
Welche Arten von Leuchten kann ich mit dieser Klemme verkabeln?
Die WAGO 224-104 ist für die Verdrahtung einer Vielzahl von Leuchten geeignet, darunter Deckenleuchten, Wandleuchten, Einbaustrahler und Pendelleuchten, sofern deren Anschlusskabel im definierten Querschnittsbereich liegen und die zulässigen Strom- und Spannungswerte eingehalten werden.
Wie unterscheidet sich die WAGO 224-104 von anderen WAGO Klemmen?
Die 224-Serie ist speziell für die Leuchtenanschluss konzipiert und verfügt über zwei Anschlüsse für die Leuchtenleitung und zwei Anschlüsse für die Netzleitung. Andere WAGO Serien, wie die 221er Serie, bieten unterschiedliche Anschlusskonfigurationen und sind für breitere Anwendungsbereiche gedacht.
Ist die WAGO 224-104 für den Außeneinsatz geeignet?
Nein, die WAGO 224-104 Leuchtenklemme ist für den Einsatz in trockenen Innenräumen konzipiert. Für Anwendungen im Außenbereich oder in Feuchträumen sind spezielle Klemmen mit entsprechender Schutzart erforderlich.
Wie lange ist die Lebensdauer der WAGO 224-104 Leuchtenklemme?
Die WAGO Klemmen sind für eine sehr lange Lebensdauer ausgelegt. Bei sachgemäßer Installation und unter Einhaltung der Nennwerte kann eine Lebensdauer von mehreren Jahrzehnten erwartet werden, da die Käfigzugfeder-Anschlusstechnik auch nach Jahren eine konstante Klemmkraft gewährleistet.
Was passiert, wenn ich einen Leiter anschließe, der außerhalb des 1,0-2,5 mm² Bereichs liegt?
Das Anschließen von Leitern, die außerhalb des spezifizierten Querschnittsbereichs liegen, kann zu einem unsicheren Kontakt, Überlastung der Klemme oder Beschädigung des Leiters führen. Dies kann die Funktionalität beeinträchtigen und ein Sicherheitsrisiko darstellen.
Sind die Materialien der Klemme sicher im Hinblick auf Brandgefahr?
Ja, das Gehäuse der WAGO 224-104 Klemme besteht aus einem flammhemmenden und hochtemperaturbeständigen Polymer. Diese Materialauswahl trägt maßgeblich zur Sicherheit bei und erfüllt strenge Brandschutzanforderungen.
