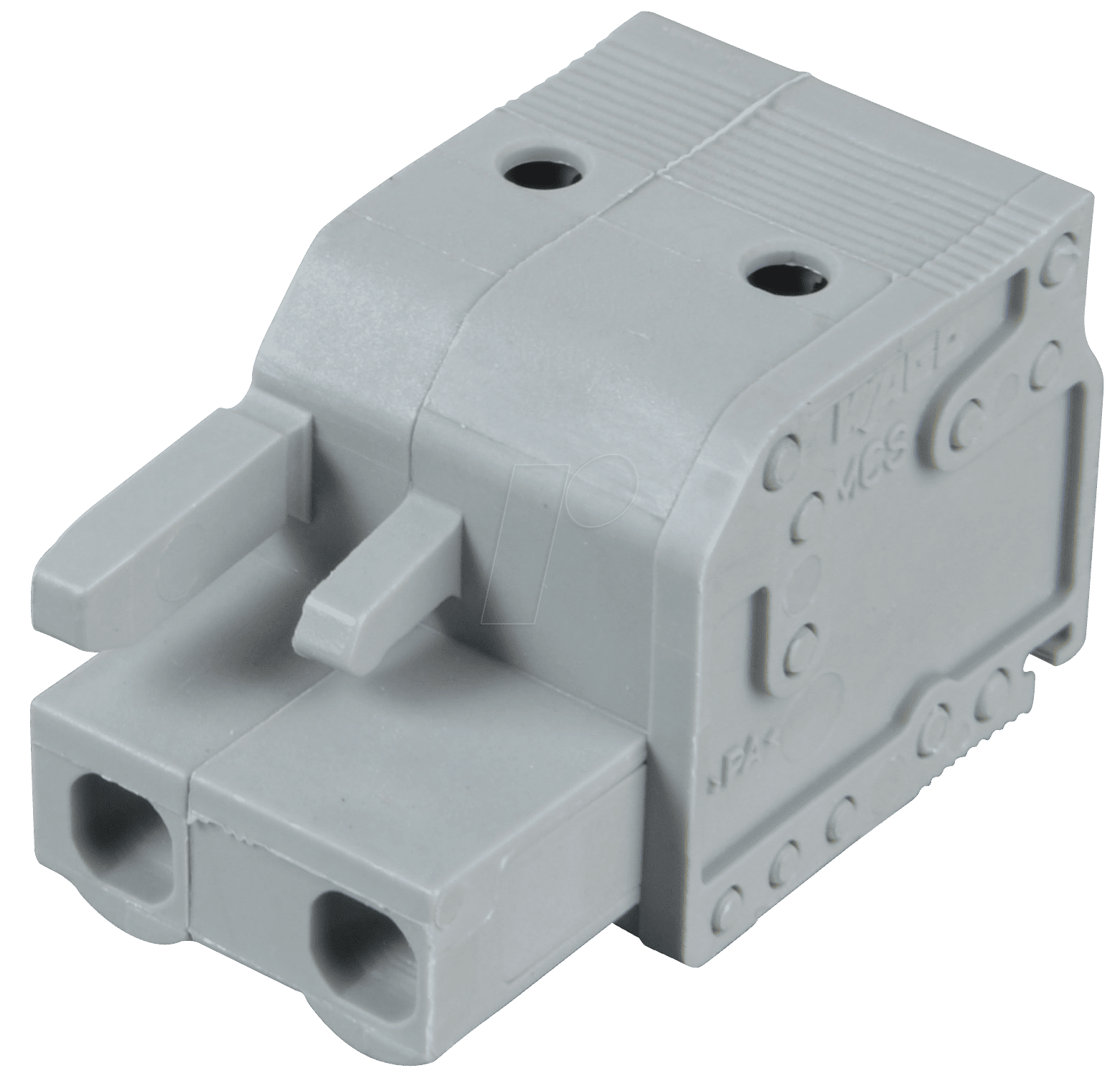

WAGO 2231-202: Die Effiziente und Zuverlässige Verbindungslösung für Profis
Sie suchen nach einer mühelosen und sicheren Methode, um elektrische Leitungen miteinander zu verbinden, insbesondere in beengten Platzverhältnissen oder bei wechselnden Anforderungen? Die WAGO 2231-202 Federleiste mit Betätigungsdrückern löst diese Herausforderung präzise und effizient. Diese 2-polige Verbindungstechnik ist die ideale Wahl für Elektrofachkräfte, Anlagenbauer und Heimwerker, die Wert auf schnelle Installation, hohe Zuverlässigkeit und eine saubere Verdrahtung legen.
Unübertroffene Vorteile der WAGO 2231-202 Federleiste
Die WAGO 2231-202 zeichnet sich durch innovative Technologie und durchdachtes Design aus, das Standard-Verbindungsmethoden wie Schraubklemmen in puncto Geschwindigkeit, Sicherheit und Flexibilität übertrifft. Die integrierten Betätigungsdrücker ermöglichen ein werkzeugloses Öffnen und Schließen der Anschlussklemmen, was die Montagezeit drastisch reduziert und die Fehleranfälligkeit minimiert. Dies ist insbesondere bei komplexen Installationen oder bei häufigen Anpassungen von entscheidender Bedeutung. Die Federkrafttechnologie von WAGO sorgt für eine dauerhaft sichere und vibrationsbeständige Kontaktierung, auch unter anspruchsvollen Umgebungsbedingungen.
- Werkzeuglose Installation: Dank der integrierten Betätigungsdrücker ist kein spezielles Werkzeug für das Öffnen und Schließen der Klemme erforderlich, was die Montage beschleunigt und vereinfacht.
- Sichere und Dauerhafte Verbindung: Die einzigartige WAGO-Federklemmtechnik gewährleistet eine zuverlässige und vibrationsfeste Verbindung, die auch bei Temperaturschwankungen und mechanischer Belastung Bestand hat.
- Hohe Flexibilität: Die Möglichkeit, Leiter einfach und schnell zu stecken und zu lösen, macht diese Federleiste ideal für Anwendungen, bei denen Änderungen oder Erweiterungen häufig vorkommen.
- Platzsparendes Design: Mit einem Leiteranschlussraum von 7,5 mm ist die 2-polige Ausführung der 2231-Serie besonders kompakt und eignet sich hervorragend für den Einsatz in kleinen Gehäusen oder Verteilerdosen.
- Universelle Einsetzbarkeit: Geeignet für eine breite Palette von Massiv- und Litzenleitern, was die Anwendungsmöglichkeiten enorm erweitert.
- Hohe Betriebssicherheit: Die klare Polung und die sichere Klemmung minimieren das Risiko von Kurzschlüssen und Fehlverdrahtungen, was die Sicherheit der gesamten Installation erhöht.
Technologische Überlegenheit und Anwendungsbereiche
Die WAGO 2231-202 basiert auf dem bewährten CAGE CLAMP® S Anschlussprinzip, ergänzt um praktische Betätigungsdrücker. Dieses System kombiniert die Vorteile der federbasierten Klemmtechnik mit der Benutzerfreundlichkeit eines Drückmechanismus. Die Konstruktion ist auf Langlebigkeit und Robustheit ausgelegt. Die Gehäusematerialien sind typischerweise halogenfrei und schwer entflammbar, was zusätzliche Sicherheit in sensiblen Umgebungen wie öffentlichen Gebäuden oder in der Industrie gewährleistet. Die 2-polige Ausführung mit einem Pol-Abstand (RM – Reiheneinbaumaß) von 7,5 mm ist für die Aufnahme von zwei einzelnen Leitern konzipiert und eignet sich hervorragend für einfache Stromverteilungen, Anschluss von Geräten oder zur Schaffung von Abzweigungspunkten in der Elektroinstallation. Typische Einsatzgebiete umfassen:
- Schaltschrankverdrahtung
- Anschluss von Beleuchtungssystemen
- Verkabelung von Haushaltsgeräten
- Verteilerdosen und Abzweigkästen
- Automatisierungstechnik
- Mess- und Regelungstechnik
Detaillierte Produktmerkmale und Spezifikationen
Die WAGO 2231-202 bietet eine Reihe von spezifischen Merkmalen, die sie zu einer überlegenen Wahl für professionelle elektrische Verbindungen machen. Die präzise gefertigten Komponenten und das durchdachte Design sorgen für eine optimale Leistung und Langlebigkeit.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Federleiste mit Betätigungsdrückern |
| Polanzahl | 2-polig |
| Reiheneinbaumaß (RM) | 7,5 mm |
| Anschlussart | CAGE CLAMP® S mit Betätigungsdrückern |
| Leiterart | Massivleiter, eindrähtig und mehrdrähtig; feindrähtig mit Aderendhülse |
| Nennspannung (EN) | 400 V |
| Nennstrom (EN) | 20 A |
| Max. Leiterquerschnitt | 2,5 mm² |
| Material Gehäuse | Halogenfreier, schwer entflammbarer Kunststoff (typischerweise Polycarbonat oder ähnliches Polyamid) |
| Farbe | Transparent (Gehäuse), Grau/Blau (Betätigungsdrücker – je nach Variante und Normung) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart | IP20 (bei gesteckten Leitern, ungeschützt gegen direkten Fingerkontakt) |
| Isolationsgruppe | II (gemäß EN 60664-1) |
| Montageart | Direkte Montage, z.B. in Gehäusen oder auf Tragschienen (optional, je nach Ausführung) |
| Zertifizierungen | CE, UL, VDE (je nach spezifischer Produktvariante und Region) |
FAQ – Häufig gestellte Fragen zu WAGO 2231-202 – Federleiste mit Betätigungsdrückern 2-polig, RM 7,5 mm
Kann ich mit der WAGO 2231-202 auch feindrähtige Leiter verbinden?
Ja, feindrähtige Leiter können problemlos mit der WAGO 2231-202 verbunden werden. Hierfür ist die Verwendung einer passenden Aderendhülse nach DIN 46228 Teil 1 oder Teil 4 unerlässlich. Die Aderendhülse schützt die einzelnen Drähte des feindrähtigen Leiters und gewährleistet eine sichere und dauerhafte Kontaktierung durch die Federklemme.
Wie löse ich einen bereits gesteckten Leiter aus der Klemme?
Um einen Leiter aus der WAGO 2231-202 zu lösen, betätigen Sie einfach den integrierten Betätigungsdrücker. Drücken Sie diesen mit einem geeigneten Werkzeug (z.B. Schraubendreher) in die Öffnung der Klemme. Dadurch öffnet sich die Federklemme und gibt den Leiter frei, der dann einfach herausgezogen werden kann.
Welche Leiterquerschnitte kann die WAGO 2231-202 maximal aufnehmen?
Die WAGO 2231-202 ist für die Aufnahme von Massiv- und Litzenleitern mit einem maximalen Querschnitt von 2,5 mm² ausgelegt. Für feindrähtige Leiter gilt dies ebenfalls, sofern eine geeignete Aderendhülse verwendet wird, die dem maximalen Leiterquerschnitt entspricht.
Ist die WAGO 2231-202 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Standardmäßig sind WAGO 2231-202 Federleisten nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) konzipiert. Für solche spezifischen Anwendungen sind spezielle Produkte mit entsprechenden Zulassungen erforderlich. Bitte konsultieren Sie unser Fachpersonal oder die technischen Dokumentationen für spezielle ATEX-konforme Lösungen.
Welchen Vorteil bietet die Federklemmtechnik gegenüber herkömmlichen Schraubklemmen?
Die Federklemmtechnik von WAGO bietet signifikante Vorteile. Sie ermöglicht eine werkzeuglose und schnelle Installation, vermeidet das Nachziehen der Klemmen, da die Federkraft die Leiterkontraktion kompensiert, und sorgt für eine vibrationsbeständige, sichere Verbindung, selbst unter erschwerten Bedingungen. Dies reduziert Installationszeiten und Wartungsaufwand erheblich.
Aus welchem Material besteht das Gehäuse der WAGO 2231-202 und welche Brandschutzmerkmale hat es?
Das Gehäuse der WAGO 2231-202 besteht in der Regel aus einem hochqualitativen, halogenfreien und schwer entflammbaren Kunststoff, wie z.B. Polycarbonat oder einem speziellen Polyamid. Diese Materialauswahl trägt zur Sicherheit bei, da im Brandfall die Rauchentwicklung und die Bildung von korrosiven Gasen minimiert werden, was für den Brandschutz in vielen Anwendungsbereichen, insbesondere in öffentlichen Gebäuden oder der Industrie, entscheidend ist.
Wie wird die Polarität bei der WAGO 2231-202 sichergestellt?
Die 2-polige Ausführung der WAGO 2231-202 ist so konstruiert, dass sie eine klare und eindeutige Verdrahtung ermöglicht. Die beiden Anschlussstellen sind voneinander getrennt und eindeutig gekennzeichnet oder durch die Bauform erkennbar, was das Risiko von Verpolungen minimiert. Die Verbindungspunkte sind so angeordnet, dass eine korrekte Reihenfolge der Leiteranschlüsse intuitiv erfolgt.
