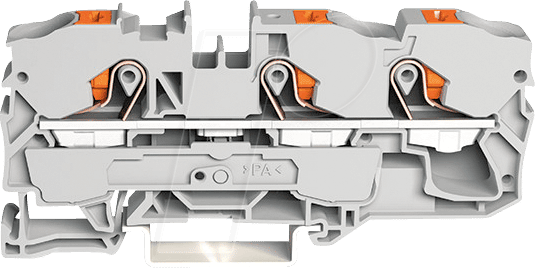

WAGO 2210-1301 – 3-Leiter-Durchgangsklemme mit Drücker: Ihre Lösung für sichere und effiziente Elektroinstallationen
Die WAGO 2210-1301 3-Leiter-Durchgangsklemme mit Drücker ist die ideale Wahl für Elektrofachkräfte, Elektroinstallateure und ambitionierte Heimwerker, die eine zuverlässige und zeitsparende Methode zur Verbindung von Leitungen mit einem Querschnitt von bis zu 10 mm² suchen. Sie löst das Problem umständlicher und potenziell fehleranfälliger Verdrahtungen, indem sie eine werkzeuglose und sichere Klemmtechnik bietet, die den Installationsprozess erheblich vereinfacht und beschleunigt.
Überlegene Verbindungstechnik für höchste Ansprüche
Im Vergleich zu herkömmlichen Verbindungsmethoden wie Lüsterklemmen oder Scotch-Lok-Verbindern bietet die WAGO 2210-1301 signifikante Vorteile in Bezug auf Sicherheit, Zuverlässigkeit und Effizienz. Die integrierte Drückertechnologie ermöglicht ein schnelles und einfaches Einsetzen sowie Entfernen der Leiter, ohne dass ein Schraubendreher oder Werkzeug benötigt wird. Dies reduziert das Risiko von falsch geklemmten Verbindungen und erhöht die Langlebigkeit der Installation. Die Schutzart und die thermische Belastbarkeit sind auf industrielle Standards ausgelegt, was die Klemme zu einer robusten und vertrauenswürdigen Komponente für eine Vielzahl von Anwendungen macht. Die Verwendung von hochwertigen Materialien gewährleistet eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
Maximale Flexibilität und Sicherheit: Das sind die Vorteile der WAGO 2210-1301
- Werkzeuglose Installation: Der integrierte Drücker ermöglicht ein schnelles und sicheres Einklemmen der Leiter ohne zusätzliches Werkzeug. Dies spart Zeit und reduziert das Risiko von Beschädigungen an den Leitern oder der Klemme selbst.
- Hohe Strombelastbarkeit: Geeignet für Leiterquerschnitte bis zu 10 mm², ist diese Klemme ideal für anspruchsvolle Anwendungen, bei denen hohe Stromstärken sicher geführt werden müssen.
- Sichere und zuverlässige Verbindungen: Die Federkrafttechnik von WAGO sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter extremen Bedingungen Bestand hat. Dies minimiert das Risiko von Kurzschlüssen oder Unterbrechungen.
- Einfache Handhabung: Das Design mit dem leicht zugänglichen Drücker erleichtert das Öffnen und Schließen der Klemme, was die Installation und spätere Wartungsarbeiten erheblich vereinfacht.
- Kompaktes Design: Trotz ihrer hohen Leistungsfähigkeit ist die Klemme kompakt gebaut, was den Einsatz auch in beengten Installationsräumen ermöglicht.
- Breiter Einsatzbereich: Von der Hausinstallation über Schaltschrankbau bis hin zu industriellen Anwendungen – die WAGO 2210-1301 ist eine universell einsetzbare Lösung.
- Beständigkeit gegenüber Umwelteinflüssen: Die verwendeten Materialien sind robust und widerstandsfähig gegenüber Feuchtigkeit, Staub und Temperaturschwankungen, was eine lange Lebensdauer garantiert.
- Standardkonformität: Erfüllt wichtige Normen und Sicherheitsstandards, was höchste Zuverlässigkeit und Vertrauenswürdigkeit gewährleistet.
Produktdetails und technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | 3-Leiter-Durchgangsklemme |
| Hersteller-Artikelnummer | 2210-1301 |
| Anschlussart | Federklemme mit Drücker |
| Maximaler Leiterquerschnitt (starr) | 10 mm² |
| Maximaler Leiterquerschnitt (flexibel) | 10 mm² |
| Nennspannung | 400 V |
| Nennstrom | 57 A |
| Anzahl der Anschlüsse pro Pol | 1 |
| Anzahl der Leiter | 3 |
| Farbe | Grau |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Isolationsmaterial | Hochleistungs-Kunststoff |
| Umgebungstemperatur (dauerhaft) | Bis 85 °C |
| Abmessungen (L x B x H) | Ca. 20,6 mm x 31,9 mm x 14,7 mm (Abweichungen je nach Anschlussart) |
| Zertifizierungen | VDE, UL, CSA und weitere relevante Normen |
| Einsatzgebiete | Schaltschrankbau, Industrieautomation, Gebäudetechnik, allgemeine Elektroinstallation |
Anwendungsgebiete und Einsatzszenarien
Die WAGO 2210-1301 ist ein vielseitiges Verbindungselement, das sich für eine breite Palette von Elektroinstallationen eignet. Im Schaltschrankbau ermöglicht sie eine schnelle und ordentliche Verdrahtung von Steuerleitungen, Stromversorgungen und Sensoren. Ihre hohe Strombelastbarkeit macht sie auch für die Verbindung von stärkeren Verbrauchern in industriellen Anlagen geeignet. In der Gebäudetechnik kann sie für die Verteilung von Strom in Unterverteilungen, die Anschluss von Beleuchtungssystemen oder die Integration von Smart-Home-Komponenten eingesetzt werden. Die einfache Handhabung und die hohe Sicherheit prädestinieren sie zudem für den Einsatz in der mobilen Installation, beispielsweise im Caravan-, Boot- oder Eventbereich, wo schnelle und unkomplizierte Verbindungen gefragt sind.
Information Gain und Tiefgang: Die WAGO 2210-1301 im Detail
Die Konstruktion der WAGO 2210-1301 basiert auf der bewährten CAGE CLAMP® Technologie, ergänzt durch einen innovativen Drücker-Mechanismus. Der Drücker fungiert als Hebel, der die Klemmkraft präzise dosiert und ein Öffnen der Klemme ermöglicht. Dies ist ein entscheidender Vorteil gegenüber älteren Systemen, bei denen das Einführen von Litzen mitunter Kraftaufwand erforderte und die Gefahr bestand, die Litzen zu beschädigen. Das Gehäusematerial, ein flammhemmendes Polyamid (PA), bietet nicht nur eine hervorragende elektrische Isolation, sondern auch eine hohe mechanische Stabilität und Temperaturbeständigkeit. Die Kontaktfedern aus einer hochqualitativen Kupferlegierung sind präzise geformt, um einen maximalen Anpressdruck auf die Leiter zu gewährleisten und so einen geringen Übergangswiderstand zu erzielen. Dieser niedrige Übergangswiderstand minimiert die Erwärmung der Verbindung unter Last, was zur Langlebigkeit und Sicherheit der gesamten Installation beiträgt. Die WAGO 2210-1301 ist für eine Vielzahl von Leiterarten ausgelegt, einschließlich starrer und flexibler Leiter, was ihre universelle Einsetzbarkeit unterstreicht. Die feine Abstimmung der Klemmkraft über den Drücker verhindert zudem, dass feindrähtige Leiter gequetscht werden, ein häufiges Problem bei Schraubverbindungen. Die durchgängige graue Farbgebung dient nicht nur der Kennzeichnung als Standard-Durchgangsklemme, sondern ist auch harmonisch in vielen Installationsumgebungen.
Häufig gestellte Fragen zu WAGO 2210-1301 – 3-Leiter-Durchgangsklemme mit Drücker
Was ist der Hauptvorteil der WAGO 2210-1301 gegenüber herkömmlichen Lüsterklemmen?
Der Hauptvorteil liegt in der werkzeuglosen und sicheren Klemmtechnik mit dem integrierten Drücker. Dies spart erheblich Installationszeit, reduziert das Risiko von fehlerhaften Verbindungen und gewährleistet eine dauerhaft zuverlässige Kontaktierung.
Für welche Leiterquerschnitte ist die WAGO 2210-1301 geeignet?
Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis maximal 10 mm² für sowohl starre als auch flexible Leiter ausgelegt.
Kann ich die WAGO 2210-1301 auch für Aluminiumleiter verwenden?
Nein, die WAGO 2210-1301 ist ausschließlich für Kupferleiter konzipiert. Die Verwendung mit Aluminiumleitern kann zu Oxidation und schlechten Kontakten führen.
Wie wird die Klemme geöffnet, um einen Leiter zu entfernen?
Die Klemme wird durch einfaches Betätigen des integrierten Drückers mit dem Finger oder einem geeigneten Werkzeug geöffnet. Nach dem Entfernen des Leiters kann der Drücker wieder in die Ausgangsposition gebracht werden.
Welche Strombelastbarkeit hat die WAGO 2210-1301?
Die Nennstrombelastbarkeit der Klemme beträgt 57 Ampere, was sie für eine Vielzahl von anspruchsvollen Anwendungen qualifiziert.
Ist die Klemme für den Einsatz im Außenbereich geeignet?
Die Klemme ist für den Einsatz in trockenen Innenräumen und geschützten Bereichen konzipiert. Für den direkten Außeneinsatz sind spezielle, wetterfeste Verbindungsmethoden erforderlich.
Welche Normen und Zulassungen besitzt die WAGO 2210-1301?
Die Klemme ist nach zahlreichen internationalen Normen und Zulassungen zertifiziert, darunter VDE, UL und CSA, was ihre Sicherheit und Zuverlässigkeit für globale Anwendungen bestätigt.
