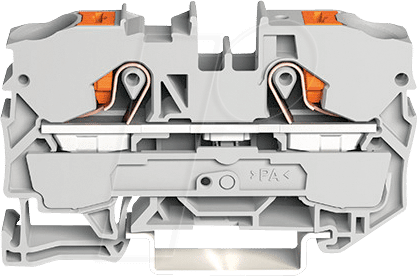

WAGO 2210-1201 – Die Smarte Lösung für Professionelle Elektroinstallationen
Die WAGO 2210-1201 2-Leiter-Durchgangsklemme mit Drücker revolutioniert die Art und Weise, wie Elektriker und fortgeschrittene Heimwerker Verbindungen in elektrischen Systemen herstellen. Entwickelt, um die Effizienz zu steigern und Fehlerquellen zu minimieren, eignet sich diese Klemme ideal für alle, die Wert auf Sicherheit, Geschwindigkeit und Zuverlässigkeit legen. Sie adressiert das Problem umständlicher und zeitaufwendiger Verdrahtungsmethoden und bietet eine überlegene Alternative zu herkömmlichen Lüsterklemmen oder Lötverbindungen.
Innovative Verbindungstechnologie: Der WAGO Clamping-Vorteil
Im Herzen der WAGO 2210-1201 liegt die bewährte CAGE CLAMP®-Anschlusstechnik, erweitert um einen integrierten, bedienerfreundlichen Drücker. Diese Kombination ermöglicht eine dauerhaft sichere und vibrationsfeste Verbindung, selbst bei flexiblen Leitern, die herkömmliche Klemmverbindungen oft vor Herausforderungen stellen. Die Freischaltung und Wiederverwendung von Leitern ist dank des intuitiven Drückermechanismus denkbar einfach und ohne Spezialwerkzeug möglich, was den Installations- und Wartungsaufwand signifikant reduziert.
Maximale Leistung und Vielseitigkeit für Ihre Installationen
Diese Durchgangsklemme ist konzipiert für Leiterquerschnitte bis zu 10 mm² und bietet damit ausreichend Kapazität für eine breite Palette von Anwendungen in der Gebäudeinstallation, im Schaltschrankbau und in der Anschluss von Geräten. Die graue Ausführung ist nicht nur optisch dezent, sondern auch für spezifische Einsatzbereiche in der Niederspannungstechnik optimiert. Die kompakte Bauform ermöglicht eine platzsparende Montage, selbst in beengten Verhältnissen, was die Planung und Ausführung komplexer Installationen erleichtert.
Vorteile der WAGO 2210-1201 im Überblick
- Werkzeuglose Installation: Der integrierte Drücker ermöglicht schnelles und einfaches Anschließen und Lösen von Leitern ohne Bedarf an Schraubendrehern oder Zangen.
- Sichere und Dauerhafte Verbindung: Die CAGE CLAMP®-Technologie garantiert eine vibrationsfeste und korrosionsbeständige Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Hohe Flexibilität: Geeignet für massive, mehrdrahtige und feindrähtige Leiter, was die Anwendungsvielfalt maximiert.
- Platzsparendes Design: Die kompakte Größe der Klemme optimiert den Einbau in Verteilerdosen, Schaltschränken und Gehäusen.
- Wiederverwendbarkeit: Leitungen können mehrfach ohne Qualitätsverlust getrennt und wieder verbunden werden, was Wartungsarbeiten vereinfacht.
- Normenkonformität: Erfüllt relevante internationale Normen und Standards für elektrische Verbindungen, was höchste Sicherheit gewährleistet.
- Farbcodierung für Klarheit: Die graue Farbgebung unterstützt die klare Kennzeichnung und Organisation von Stromkreisen, besonders in komplexen Anlagen.
Technische Spezifikationen und Hochwertige Materialien
Die WAGO 2210-1201 zeichnet sich durch robuste Bauweise und erstklassige Materialien aus, die eine lange Lebensdauer und zuverlässige Funktion garantieren. Die Klemmen sind für maximale elektrische Sicherheit und einfache Handhabung konzipiert. Die innere Klemmfeder aus rostfreiem Edelstahl sorgt für eine gleichbleibend hohe Kontaktkraft, während das Gehäuse aus flammhemmendem und UV-beständigem Kunststoff gefertigt ist, was maximale Sicherheit auch unter extremen Bedingungen gewährleistet.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | 2-Leiter-Durchgangsklemme mit Drücker |
| Anschlussart | CAGE CLAMP®-Anschlusstechnik mit integriertem Drücker |
| Maximaler Leiterquerschnitt | 10 mm² |
| Gehäusematerial | Hochwertiger, flammhemmender und UV-beständiger Kunststoff (PA) |
| Feder-/Klemmkraft | Haltbare und korrosionsbeständige Feder aus rostfreiem Edelstahl |
| Betriebstemperatur | -60 °C bis +85 °C (abhängig von Umgebungseinflüssen und Installation) |
| Farbe | Grau |
| Zertifizierungen | Entspricht relevanten internationalen Normen (z.B. EN 60998, UL Recognized) |
Anwendungsgebiete: Wo die WAGO 2210-1201 glänzt
Die Einsatzmöglichkeiten der WAGO 2210-1201 sind vielfältig und reichen von der klassischen Elektroinstallation in Wohn- und Geschäftsgebäuden über den Schaltschrankbau bis hin zu anspruchsvollen industriellen Anwendungen. Sie eignet sich hervorragend für:
- Verteilerdosen: Schnelles und sicheres Verbinden von Drähten für Beleuchtung, Steckdosen und fest installierte Geräte.
- Schaltschrankbau: Effiziente Verdrahtung von Steuerungs-, Mess- und Regelungstechnik, wo Platz und Zuverlässigkeit entscheidend sind.
- Geräteanschlüsse: Sichere Verbindung von Anschlussleitungen an Motoren, Pumpen und anderen elektrischen Geräten.
- Renovierungs- und Modernisierungsprojekte: Einfache Nachrüstbarkeit und Erweiterung bestehender Installationen.
- Temporäre Installationen: Schnelle Montage und Demontage für Messungen, Prüfzwecke oder temporäre Stromversorgungen.
Die Fähigkeit, sowohl massive als auch feindrähtige Leiter sicher zu verbinden, macht sie zu einer universell einsetzbaren Komponente in nahezu jedem Elektromontageprojekt.
FAQs – Häufig gestellte Fragen zu WAGO 2210-1201 – 2-Leiter-Durchgangsklemme, mit Drücker 10 mm², grau
Wie schließe ich einen Leiter korrekt an die WAGO 2210-1201 an?
Zum Anschließen eines Leiters schieben Sie einfach den abisolierten Leiter bis zum Anschlag in die entsprechende Öffnung. Durch den integrierten Drücker rastet der Leiter sicher ein und die Verbindung ist hergestellt. Zum Lösen des Leiters drücken Sie den Drücker nach unten, um die Klemmkraft zu lösen und den Leiter herauszuziehen.
Welche Leiterquerschnitte kann ich mit dieser Klemme verbinden?
Die WAGO 2210-1201 ist für Leiterquerschnitte von 0,5 mm² bis maximal 10 mm² ausgelegt. Sie können sowohl massive, mehrdrahtige als auch feindrähtige Leiter mit entsprechenden Aderendhülsen verbinden.
Ist die WAGO 2210-1201 für den Einsatz in feuchten Umgebungen geeignet?
Während die Klemme selbst aus hochwertigen, korrosionsbeständigen Materialien gefertigt ist, ist sie primär für trockene Umgebungen konzipiert. Für feuchte Umgebungen oder direkte Exposition gegenüber Feuchtigkeit sollten zusätzliche Schutzmaßnahmen getroffen werden, wie beispielsweise der Einsatz in geeigneten Verteilerdosen mit entsprechender Schutzart (IP-Schutz).
Wie lange ist die Lebensdauer der WAGO 2210-1201?
Bei korrekter Anwendung und Einhaltung der Nennwerte ist die WAGO 2210-1201 für eine sehr lange Lebensdauer ausgelegt. Die CAGE CLAMP®-Technologie ist bekannt für ihre Dauerhaftigkeit und Vibrationsfestigkeit, was eine zuverlässige Verbindung über viele Jahre hinweg gewährleistet.
Warum ist die graue Farbe der Klemme wichtig?
Die graue Farbgebung dient der klaren Strukturierung und Kennzeichnung von elektrischen Leitungen und Stromkreisen. Dies ist besonders in komplexen Elektroinstallationen, wie im Schaltschrankbau, von Vorteil, um Verwechslungen zu vermeiden und die Wartung zu erleichtern. In vielen Normen und Standards wird für bestimmte Anwendungen eine spezifische Farbkodierung empfohlen.
Kann ich diese Klemme wiederholt verwenden?
Ja, ein wesentlicher Vorteil der WAGO 2210-1201 ist ihre Wiederverwendbarkeit. Dank des integrierten Drückers können Sie Leiter einfach und ohne Beschädigung der Klemme oder des Leiters lösen und neu verbinden. Dies ist besonders nützlich bei Tests, Änderungen oder Erweiterungen von Elektroinstallationen.
Ist die Installation der WAGO 2210-1201 auch für Laien sicher?
Die Klemme wurde entwickelt, um die Installation so einfach und sicher wie möglich zu gestalten. Durch den Drücker ist ein versehentliches Berühren unter Spannung stehender Teile minimiert. Dennoch sollten elektrische Arbeiten stets nur von qualifizierten Elektrofachkräften durchgeführt werden, um die Sicherheit zu gewährleisten und elektrische Gefahren zu vermeiden.
