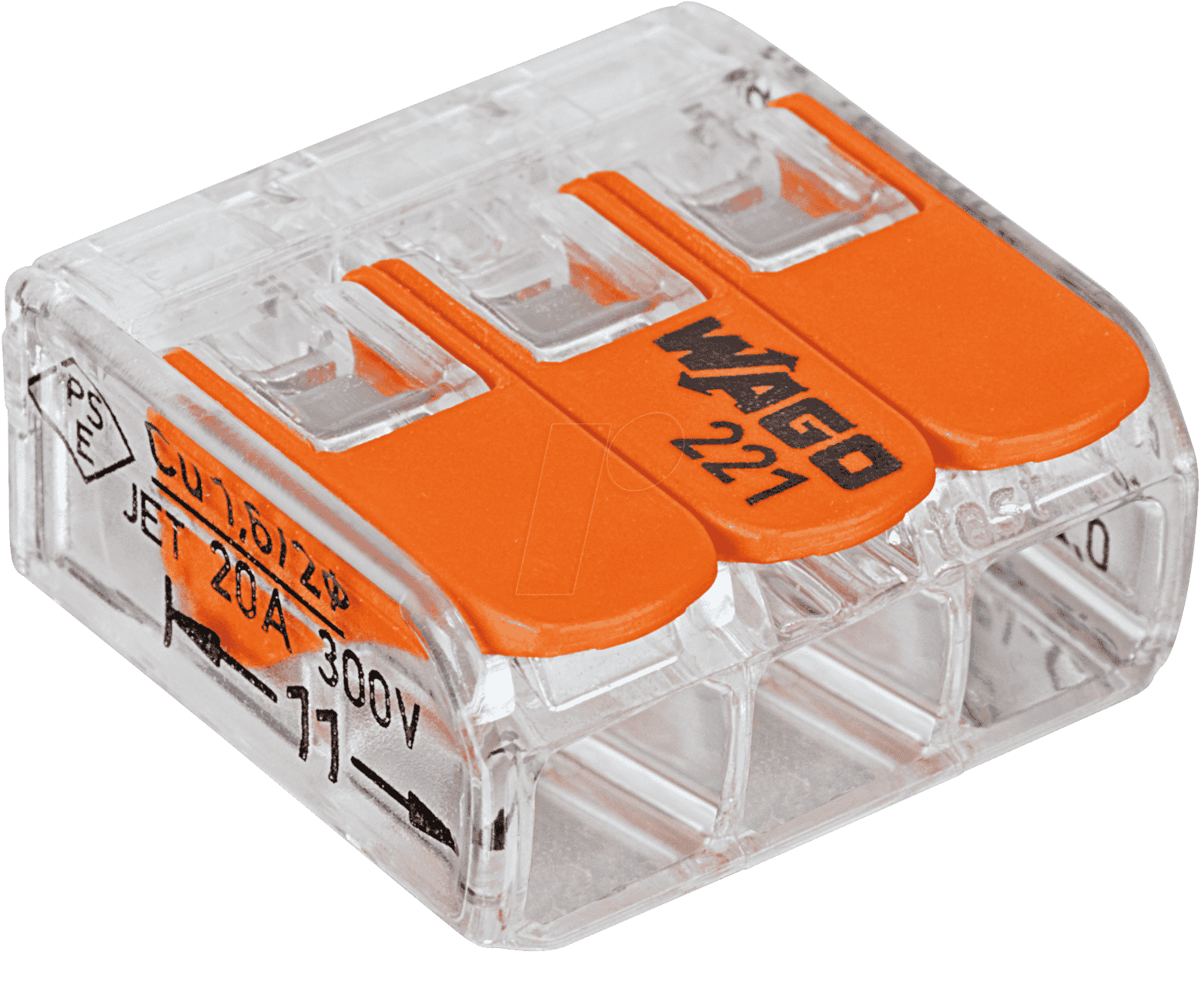

Problemlose Elektroinstallation: Die WAGO 221-413 Verbindungsklemme für 3 Leiter
Sie suchen nach einer sicheren, schnellen und zuverlässigen Methode, um elektrische Leitungen mit drei Adern zu verbinden? Die WAGO 221-413 Verbindungsklemme ist die optimale Lösung für Elektriker, Heimwerker und alle, die Wert auf professionelle und normgerechte Installationen legen. Diese Klemme revolutioniert die Art und Weise, wie Sie Verbindungen herstellen, indem sie mühsames Abisolieren und Verdrillen überflüssig macht und somit Zeit und Material spart.
Überlegene Verbindungstechnik dank WAGO Smart Connector Technologie
Die WAGO 221-413 Serie setzt neue Maßstäbe in der Verbindungstechnik. Im Gegensatz zu herkömmlichen Verbindungsmethoden, die oft Schraubklemmen oder Klemmdosen erfordern, bietet die WAGO 221-413 eine werkzeuglose Bedienung und eine sichere Klemmung durch einen integrierten Federhebel-Mechanismus. Dies gewährleistet eine dauerhaft zuverlässige und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Die transparente Bauweise ermöglicht zudem eine visuelle Kontrolle der korrekten Leiterposition, ein entscheidendes Sicherheitsmerkmal.
Einfache Handhabung und maximale Sicherheit
Die Installation mit der WAGO 221-413 Verbindungsklemme ist denkbar einfach. Kein Werkzeug ist erforderlich, um die Leiter zu verbinden. Stecken Sie einfach die abisolierten Leiter in die entsprechenden Öffnungen, und der integrierte Klemmmechanismus sorgt für einen sicheren Halt. Dies spart nicht nur Zeit, sondern minimiert auch das Risiko von fehlerhaften Verbindungen. Die Klemme ist für eine Vielzahl von Leiterarten und -querschnitten ausgelegt, was ihre Vielseitigkeit unterstreicht.
Vorteile der WAGO 221-413 Verbindungsklemme
- Werkzeuglose Installation: Sparen Sie Zeit und Aufwand durch die einfache Steckverbindung.
- Sichere und dauerhafte Verbindung: Der integrierte Federklemmmechanismus verhindert ein Lösen der Leiter, auch bei Vibrationen.
- Transparente Bauweise: Ermöglicht eine einfache visuelle Kontrolle der korrekten Leiterposition.
- Flexibilität bei Leiterquerschnitten: Geeignet für massive, mehrdrähtige und feindrähtige Leiter.
- Platzsparendes Design: Kompakt und ideal für Anwendungen mit begrenztem Bauraum.
- Erfüllt höchste Sicherheitsstandards: Normenkonform für den professionellen Einsatz.
- Wiederverwendbar: Kann bei Bedarf einfach wieder geöffnet und neu belegt werden.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 221-413 Verbindungsklemme zeichnet sich durch ihre robuste Konstruktion und hochwertige Materialien aus, die für Langlebigkeit und Zuverlässigkeit sorgen. Die Gehäuse der Klemmen bestehen aus halogenfreiem und flammwidrigem Polycarbonat, einem Werkstoff, der auch unter thermischer Belastung stabil bleibt und den Brandschutzvorschriften entspricht. Die innenliegenden Anschlussklemmen sind aus einer Kupferlegierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit gewährleistet und Korrosion minimiert. Die Federkontaktierung, basierend auf dem bewährten Poka-Yoke-Prinzip, garantiert eine sichere und kraftschlüssige Verbindung, die auch nach Jahren der Nutzung ihre Klemmkraft behält. Die Nennspannung von 400V und die Nennstromstärke von 32A machen die Klemme für eine breite Palette von Anwendungen im Niederspannungsbereich geeignet, von der Hausinstallation bis hin zu gewerblichen Anwendungen.
Einsatzgebiete und Anwendungsbeispiele
Die WAGO 221-413 Verbindungsklemme ist ein unverzichtbares Werkzeug für eine Vielzahl von elektrischen Installationen. Sie eignet sich hervorragend für:
- Neuinstallationen und Sanierungen im Wohnungsbau und Gewerbe.
- Verlängerung und Verbindung von bestehenden Leitungen.
- Anschluss von Leuchten, Steckdosen und Schaltern.
- Installation von Unterverteilungen und Schaltschränken.
- Automatisierungstechnik und Maschinenbau für schnelle und sichere Verbindungen.
- Anschluss von Geräten mit dreiadrigen Anschlusskabeln.
Dank ihrer kompakten Bauweise passt die Klemme auch in kleine Anschlussdosen und Verteilerkästen, wo Platz oft Mangelware ist. Die einfache Handhabung reduziert die Installationszeit erheblich und minimiert gleichzeitig das Risiko von Fehlern, was besonders in professionellen Umgebungen von großem Vorteil ist.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 221-413 Verbindungsklemme |
| Anschlussart | 3-Leiteranschluss |
| Klemmsystem | Federklemme (Cage Clamp S) |
| Max. Nennspannung | 400 V |
| Max. Nennstrom | 32 A |
| Leiterquerschnitt (massiv/starr) | 0,5 – 4 mm² |
| Leiterquerschnitt (mehrdrähtig/flexibel) | 0,5 – 4 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 – 4 mm² |
| Anzahl der Anschlussstellen | 3 |
| Gehäusematerial | Halogenfreies, flammwidriges Polycarbonat |
| Kontaktmaterial | Kupferlegierung (verzinnt) |
| Farbe | Transparent (Gehäuse), Orange (Hebel) |
| Temperaturbereich | Bis 85 °C Umgebungstemperatur |
| Abmessungen (L x B x H) | Ca. 20,4 mm x 14,7 mm x 20,4 mm (ohne Hebel) |
| Zulassungen | CE, VDE, UL (je nach spezifischer Variante und Region) |
Häufig gestellte Fragen (FAQ) zu WAGO 221-413 – Verbindungsklemme, 3-Leiteranschluss
Kann ich die WAGO 221-413 Klemme auch für mehr als drei Leiter verwenden?
Nein, die WAGO 221-413 ist spezifisch für den Anschluss von exakt drei Leitern konzipiert. Für eine andere Anzahl von Leitern stehen Ihnen andere Modelle der WAGO 221 Serie zur Verfügung, wie z.B. die 2-Leiter- oder 5-Leiter-Varianten.
Welche Leiterquerschnitte werden von der WAGO 221-413 unterstützt?
Die WAGO 221-413 unterstützt massive, mehrdrähtige und feindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis 4 mm². Für feindrähtige Leiter empfehlen wir die Verwendung von Aderendhülsen zur optimalen Verdrahtung.
Ist die WAGO 221-413 für den Einsatz in feuchten Umgebungen geeignet?
Die WAGO 221-413 Klemmen sind für den Einsatz im Innenbereich unter normalen Umgebungsbedingungen konzipiert. Für den Einsatz in feuchten oder nassen Umgebungen sollten spezielle, dafür vorgesehene Gehäuse und Verbindungsarten verwendet werden, um die Sicherheit zu gewährleisten.
Wie wird die Leitung in die Klemme eingeführt?
Die Leitung wird einfach in die entsprechende Öffnung der Klemme gesteckt. Der integrierte Federhebel sorgt automatisch für einen sicheren und festen Halt der Leitung. Es ist kein zusätzliches Werkzeug notwendig.
Kann ich die Verbindung nach der Montage wieder lösen und die Klemme neu verwenden?
Ja, die WAGO 221-413 Verbindungsklemmen sind wiederverwendbar. Um die Verbindung zu lösen, öffnen Sie einfach den Hebel. Dies ermöglicht eine einfache Umgestaltung oder Korrektur von Installationen.
Welche Stromstärke kann die WAGO 221-413 maximal verkraften?
Die Nennstromstärke für die WAGO 221-413 Verbindungsklemme beträgt 32 Ampere. Bitte stellen Sie sicher, dass die zu erwartende Stromlast diesen Wert nicht überschreitet, um einen sicheren Betrieb zu gewährleisten.
Ist die WAGO 221-413 für den Einsatz in Wohngebäuden zugelassen?
Ja, die WAGO 221-413 Klemmen sind nach relevanten Normen wie VDE und CE geprüft und zugelassen und somit für den Einsatz in Installationen in Wohngebäuden geeignet.
